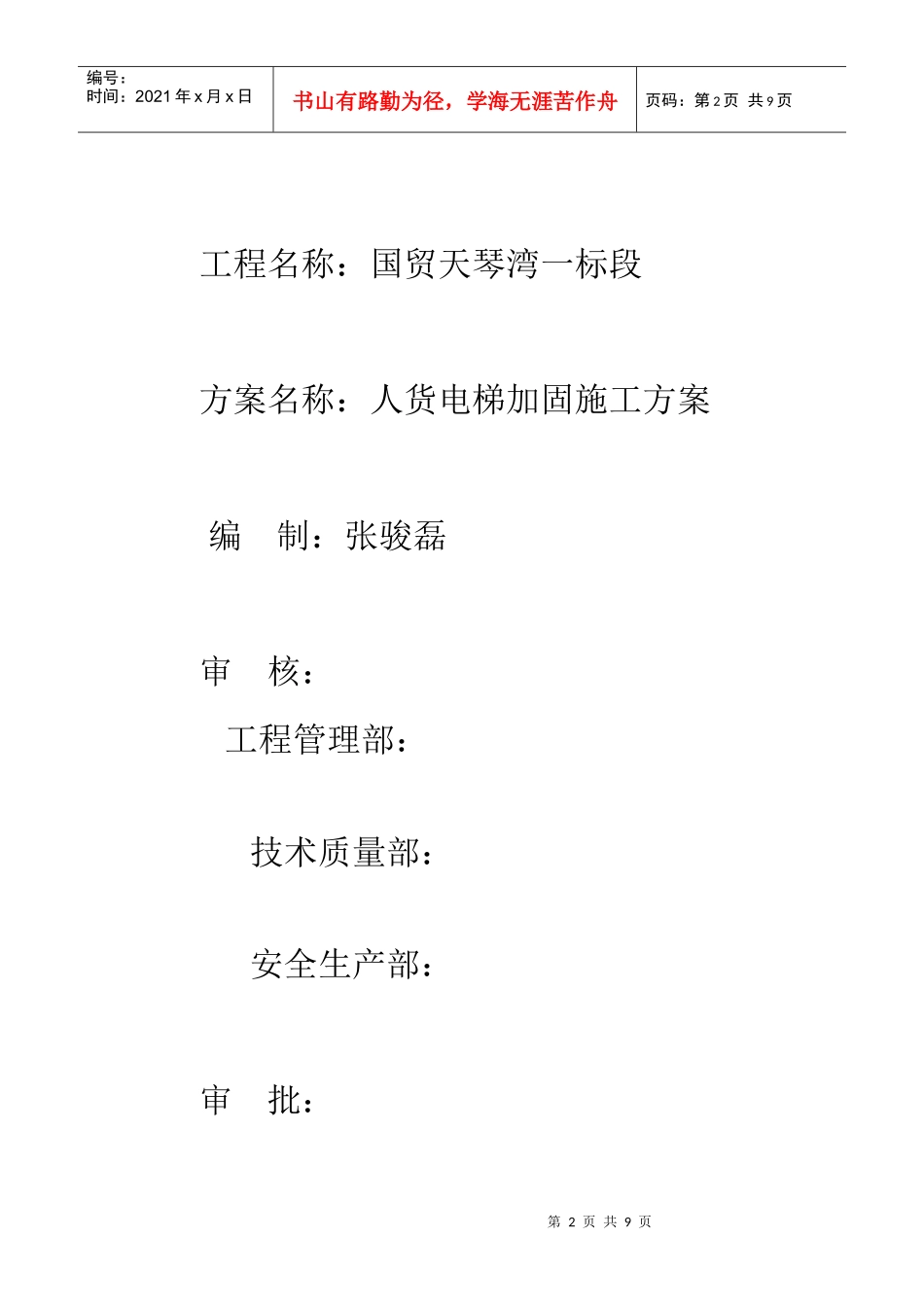

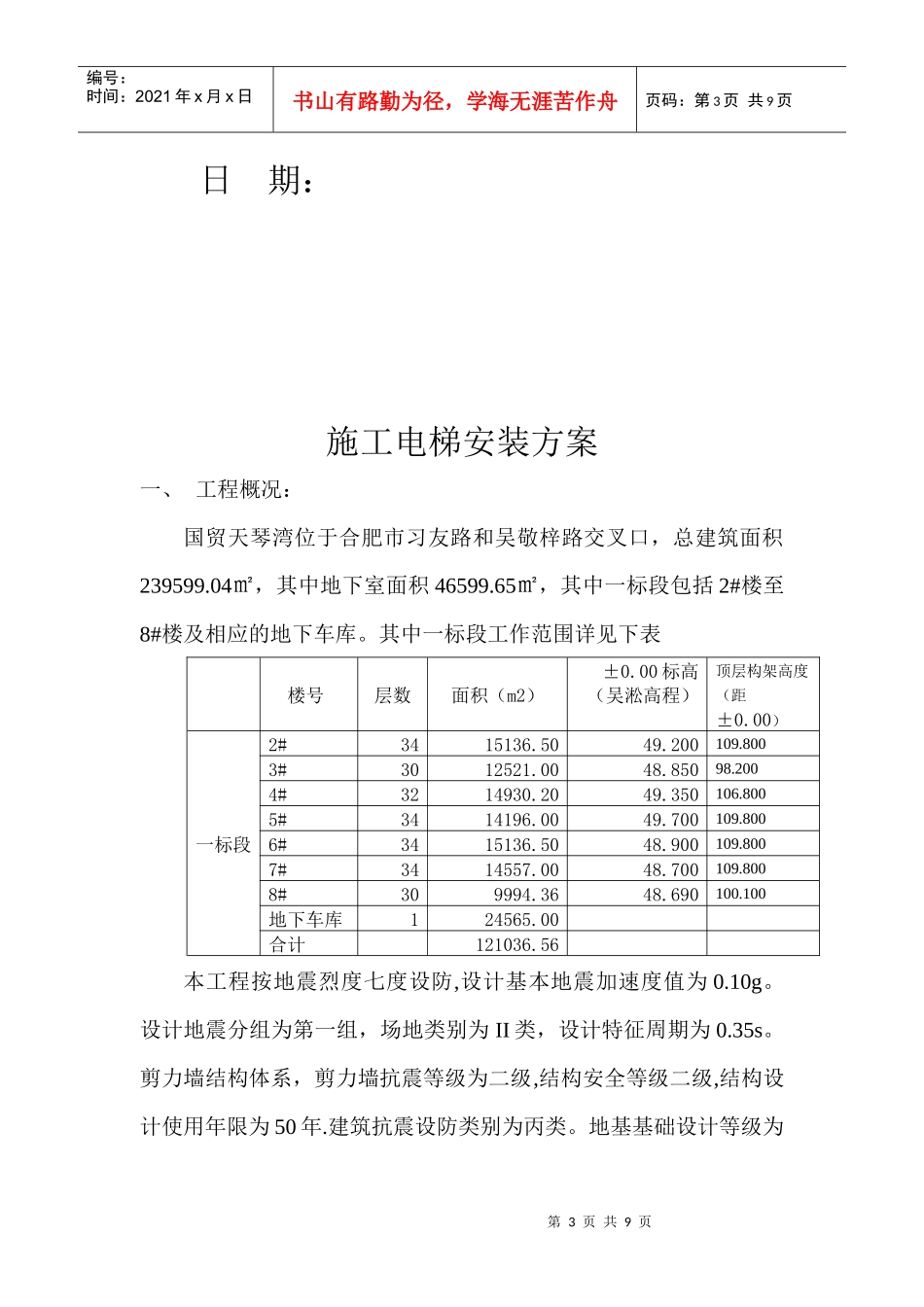

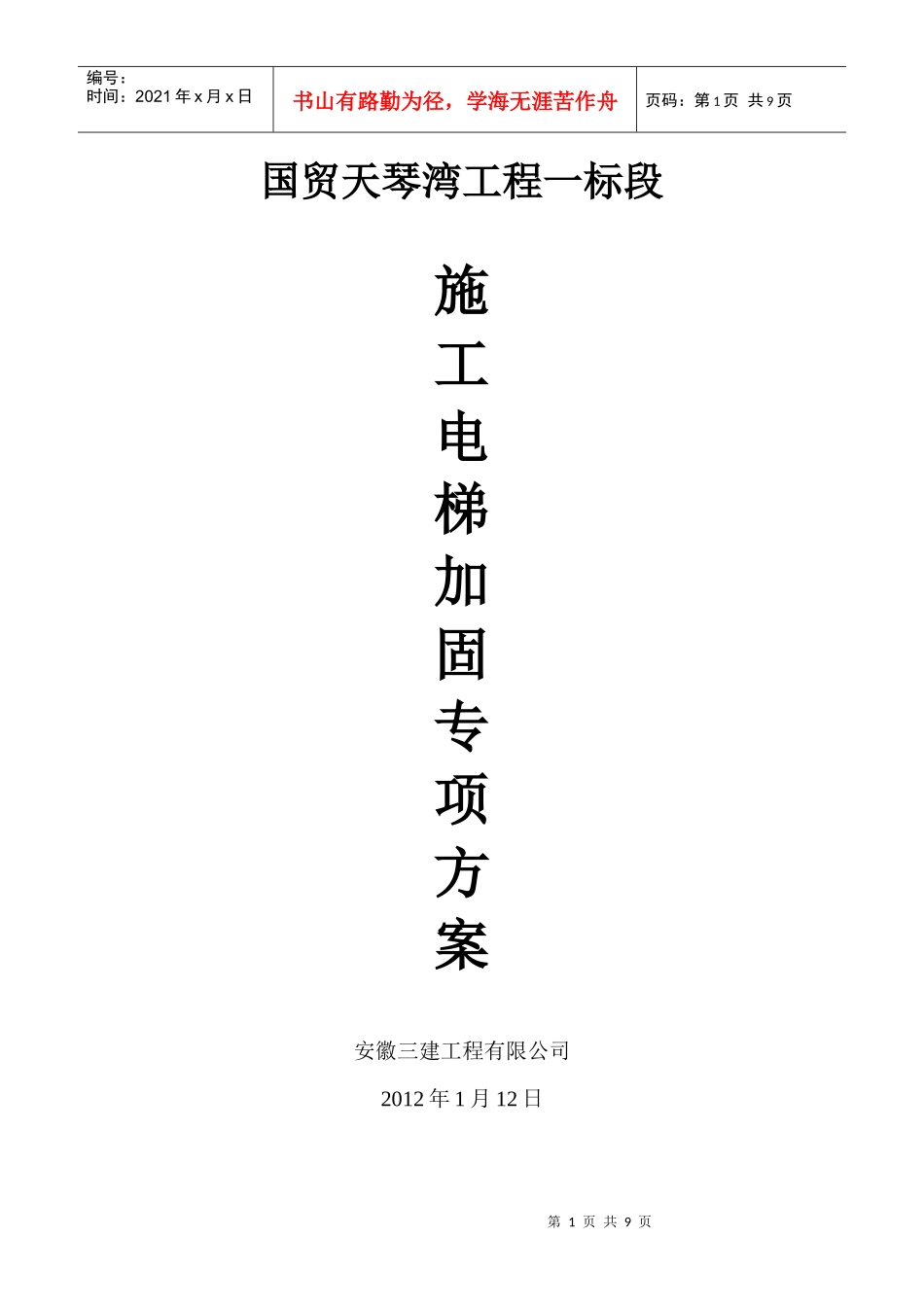

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页国贸天琴湾工程一标段施工电梯加固专项方案安徽三建工程有限公司2012年1月12日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页工程名称：国贸天琴湾一标段方案名称：人货电梯加固施工方案编制：张骏磊审核：工程管理部：技术质量部：安全生产部：审批：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页日期：施工电梯安装方案一、工程概况：国贸天琴湾位于合肥市习友路和吴敬梓路交叉口，总建筑面积239599.04㎡，其中地下室面积46599.65㎡，其中一标段包括2#楼至8#楼及相应的地下车库。其中一标段工作范围详见下表楼号层数面积（m2）±0.00标高（吴淞高程）顶层构架高度（距±0.00）一标段2#3415136.5049.200109.8003#3012521.0048.85098.2004#3214930.2049.350106.8005#3414196.0049.700109.8006#3415136.5048.900109.8007#3414557.0048.700109.8008#309994.3648.690100.100地下车库124565.00合计121036.56本工程按地震烈度七度设防,设计基本地震加速度值为0.10g。设计地震分组为第一组，场地类别为II类，设计特征周期为0.35s。剪力墙结构体系，剪力墙抗震等级为二级,结构安全等级二级,结构设计使用年限为50年.建筑抗震设防类别为丙类。地基基础设计等级为第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页甲级，剪力墙底层加强区为筏板顶至三层顶。该工程由安徽安德建筑设计有限公司设计，合肥天同地产有限公司投资，安徽三建工程有限公司施工。为满足施工垂直运输需要拟在2#～8#楼主楼分别各安装一台SCD200/200J人货电梯。二、施工电梯基础设计项目部根据安徽三建工程有限公司租赁公司提供的电梯基础图进行基础设计施工。根据现场实际情况及方便材料运输，施工电梯基础位置拟放置于地下室顶板上（具体位置详见附图）。施工电梯基础采用预埋300×300×12钢板，二次与电梯底盘螺栓焊接，钢板下焊接四根Ф16的钢筋腿与加强板钢筋Ф16＠150焊接成一体,同时在地下负一层内相应位置采用钢管顶撑，钢管上下两端铺设通长[12槽钢垫板。具体布置间距详见附图。三、安装前的准备工作1、了解现场布局，在安装前检查施工现场提供的的符合施工技术要求的电梯基础，并清理周围障碍物，保证电梯在安装过程中安全无阻碍。2、认真检查并调试电梯各部件，清洁保养后运至现场。3、装车时注意清点，记录，防止设备零件遗漏、遗失。四、安装步骤：1、将底盘拼装好并安装到基础上，校正其水平度误差不大于2㎜后，拧紧地脚螺栓。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2、在基础节上吊装二节标准节并拧紧联结螺栓。3、吊装两侧重铁，吊装梯笼（注意松开刹车）。4、电工接通电路，调试好刹车，梯笼上下运行3-5次，运行距标准节顶端不得少于50㎝，检查主传动部分工作情况，要求梯笼上下运行自如，刹车工作安全、可靠，停机无下滑现象，小吊车试重200公斤。5、利用吊车再拼装四节标准节。6、高度达到10米后，校正垂直度，要求其误差不大于万分之五。7、利用小吊杆把标准节吊到笼顶，梯笼上升到安装位置，将标准节安装好。8、随着标准节安装增高到附着架位置，附着架的安装步骤：（1）每3米安装一道横梁，裙房部分每层安装一道附着支撑，主楼部分每隔一层安装一道附着支撑，同时每层安装一道电缆防护圈。（2）、梯笼自由端高度不得大于9米。（3）、遇到安装附着、支撑、横梁、大力管等时，利用小吊杆把它们分批吊到笼顶上运至所需安装位置进行安装。9、到达所需安装高度后，安装天轮，穿绕配重铁钢丝绳。10、安装超高限位等安全装置，整机调试、运转，一切正常后，电梯安装完毕。验收后交付使用。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页五、加固方案计算书SCD200/200J型升降机，导架高度为110米（约73个标准节）。吊笼尺寸（M）（长×宽×高）3.0×1.3×2.7。底盘尺...
