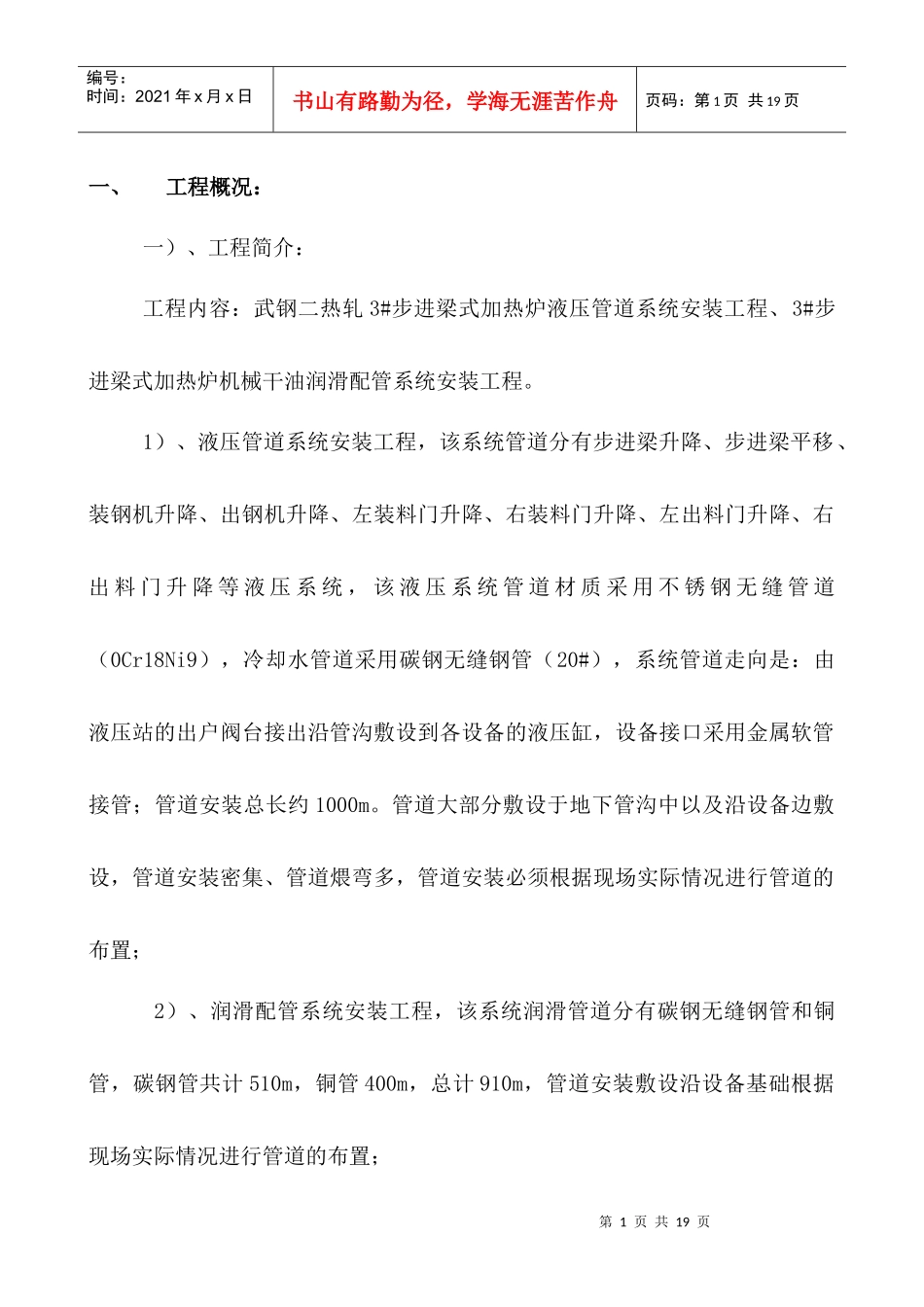

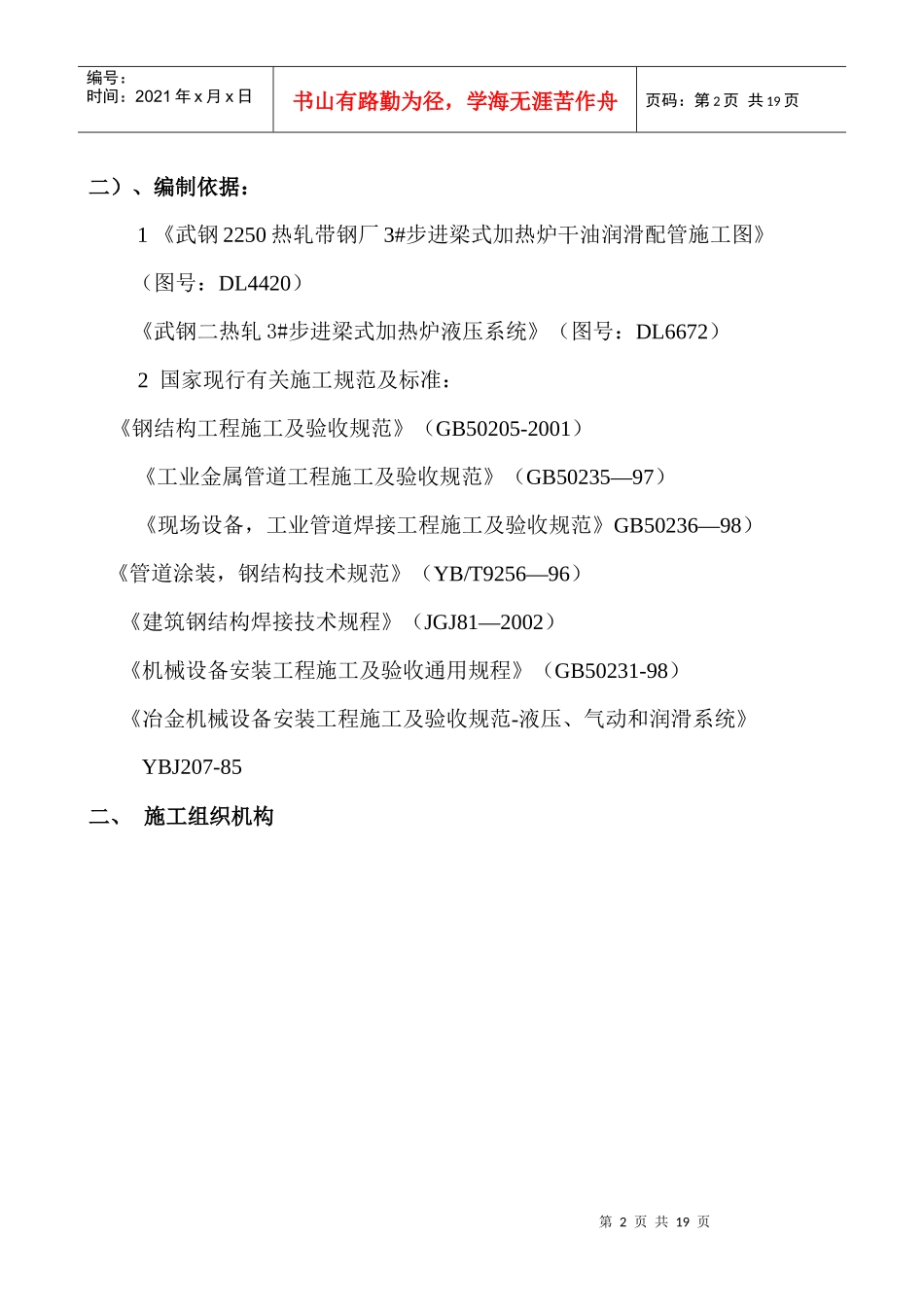

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页一、工程概况：一）、工程简介：工程内容：武钢二热轧3#步进梁式加热炉液压管道系统安装工程、3#步进梁式加热炉机械干油润滑配管系统安装工程。1）、液压管道系统安装工程，该系统管道分有步进梁升降、步进梁平移、装钢机升降、出钢机升降、左装料门升降、右装料门升降、左出料门升降、右出料门升降等液压系统，该液压系统管道材质采用不锈钢无缝管道（0Cr18Ni9），冷却水管道采用碳钢无缝钢管（20#），系统管道走向是：由液压站的出户阀台接出沿管沟敷设到各设备的液压缸，设备接口采用金属软管接管；管道安装总长约1000m。管道大部分敷设于地下管沟中以及沿设备边敷设，管道安装密集、管道煨弯多，管道安装必须根据现场实际情况进行管道的布置；2）、润滑配管系统安装工程，该系统润滑管道分有碳钢无缝钢管和铜管，碳钢管共计510m，铜管400m，总计910m，管道安装敷设沿设备基础根据现场实际情况进行管道的布置；第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页二）、编制依据：1《武钢2250热轧带钢厂3#步进梁式加热炉干油润滑配管施工图》（图号：DL4420）《武钢二热轧3#步进梁式加热炉液压系统》（图号：DL6672）2国家现行有关施工规范及标准：《钢结构工程施工及验收规范》（GB50205-2001）《工业金属管道工程施工及验收规范》（GB50235―97）《现场设备，工业管道焊接工程施工及验收规范》GB50236―98）《管道涂装，钢结构技术规范》（YB/T9256―96）《建筑钢结构焊接技术规程》（JGJ81―2002）《机械设备安装工程施工及验收通用规程》（GB50231-98）《冶金机械设备安装工程施工及验收规范-液压、气动和润滑系统》YBJ207-85二、施工组织机构第3页共19页第2页共19页项目负责：李启胜技术负责：何延诚质量负责：胡小平安全负责：高天学管工班：8人；电焊工：2人；火焊工：2人；氩弧焊工：4人其他普工：4人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页三、施工机械、工机具计划第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页序号名称数量备注18t汽车1台2液压煨弯机1台3氩弧焊机500A、300A4台4电焊机500A6台5配电箱2个6电锤2把7手拉葫芦1t4台8氧气、乙炔2套9抽油过滤机1台10循环冲洗泵站设备1套11角式磨光机φ1004把12磨光机φ1501把13照明设备5套14切割机1台15电动套丝机1台第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页16钳台4个17电动试压泵1台第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页四、施工材料计划第8页共19页第7页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共19页序号材料名称数量备注1无缝钢管φ219*66m冲洗用2钢板δ=102m2冲洗用3角钢∠63*610m4冲洗油（180Kg/桶）（与工作介质匹配）50桶5过滤器芯（5μm）20个6四氯化碳50Kg7破布100Kg8液压法兰DN1002个9液压法兰DN804个10液压法兰DN504个11液压活接DN32（D42）8个12液压活接DN32（D38）4个13液压活接DN25（D34）4个14液压活接DN20（D28）4个第9页共19页第8页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共19页13液压活接DN15（D22）8个13钝化膏10瓶14木锯末5m3五、施工方案一）、液压管道系统管道安装5.1、液压不锈钢管道、管件、管夹验收进场,按规格码放整齐,管道支架型钢材料验收后除锈刷底漆；5.2、管道支架下料制作安装，根据阀台的外型尺寸高度定管道的安装高度，确定管道支架安装标高，在管沟中拉粉线，保证管道支架安装在同一标高上，型钢材料下料尽量采用机械切割机切割下料，管道支架焊接采用手工电弧焊接，焊条E4303；管夹安装固定于管道支架上；5.3、管道下料，管道下料采用机械切割机下料，管道切口打磨...
