沟槽开挖专项施工方案（DOC66页）VIP免费

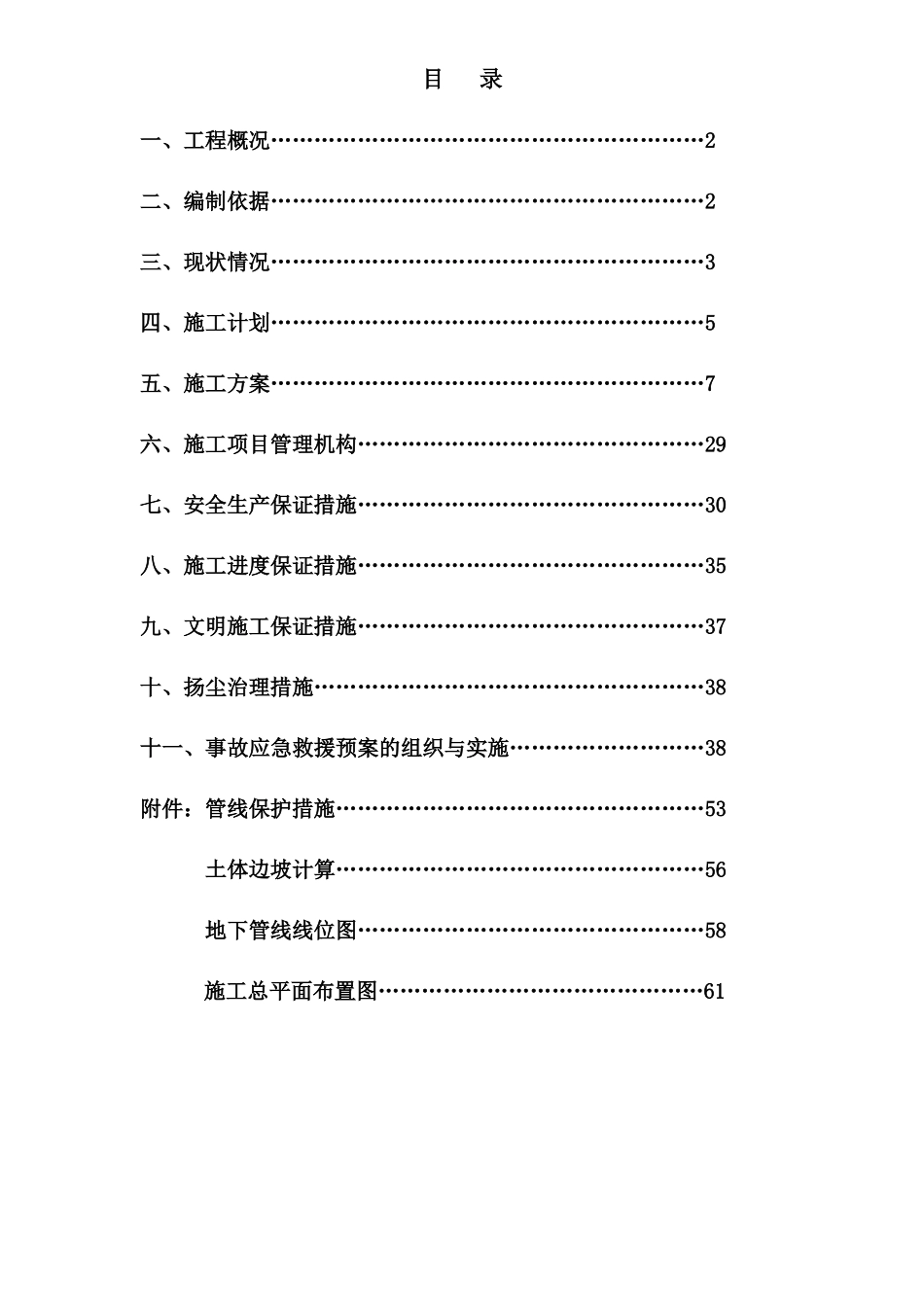

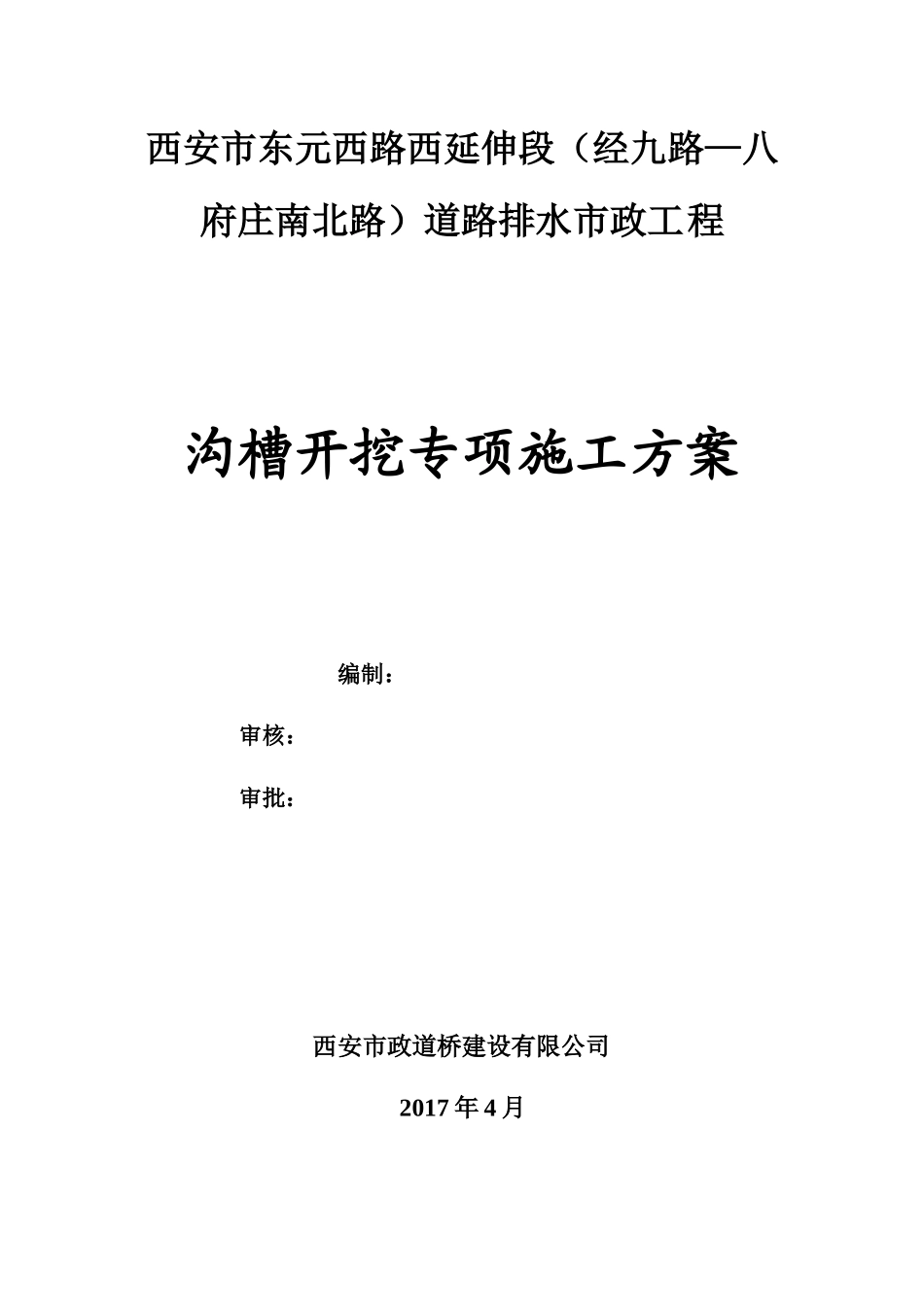

西安市东元西路西延伸段（经九路—八府庄南北路）道路排水市政工程沟槽开挖专项施工方案编制：审核：审批：西安市政道桥建设有限公司2017年4月目录一、工程概况……………………………………………………2二、编制依据……………………………………………………2三、现状情况……………………………………………………3四、施工计划……………………………………………………5五、施工方案……………………………………………………7六、施工项目管理机构…………………………………………29七、安全生产保证措施…………………………………………30八、施工进度保证措施…………………………………………35九、文明施工保证措施…………………………………………37十、扬尘治理措施………………………………………………38十一、事故应急救援预案的组织与实施………………………38附件：管线保护措施……………………………………………53土体边坡计算……………………………………………56地下管线线位图…………………………………………58施工总平面布置图………………………………………61一、工程概况东元西路西延伸西起八府庄南北路，东至经九路，道路全长394.2m，规划道路红线宽30m；雨水工程：管道管位位于道路中心线以南2.0m处。设计雨水管道西起东元西路西延伸段于八府庄南北路交叉口，在起点处截流八府庄南北路现状di600mm雨水管道，截流处管内地标高为401.349m，截流后设计雨水管道自西向东单排敷设，终点至经九路。设计雨水管道流域面积为16.16ha，设计管道管径为d1000mm，管长为367.73m，设计埋深范围2.70-3.62m，实际埋深2.70-4.95m。设计雨水管道采用明开槽施工；污水工程：管道位于中线以北2.0m处，单排敷设，设计埋深4.01-4.96m实际埋深4.01-6.15m。西起八府庄南北路交叉口在起点处截流八府庄南北路现状di400mm污水管道，终点至经九路。设计污水管道采用明开槽施工；电力管沟工程：电力沟位于中线以北13.5m，采用1.5m×1.8m弹仓式电力、通信管沟，以砖砌管沟，沟槽开挖深度在2.3-2.7m，管沟全长341m。二、编制依据1、西安市东元西路西延伸段（经九路-八府庄南北路）市政工程岩土工程勘察报告。2、国家现行的工程建设政策、法规以及现行有关施工及验收规范、标准图集、质量检验评定标准：3、西安市东元西路雨水工程施工图设计，工程编号D2016040-2西安市东元西路污水工程施工图设计，工程编号D2016040-3西安市东元西路电力、通信管沟工程施工图设计，工程编号D2016040-44、《给水排水管道工程施工及验收规范》（GB50268-2008）5、《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ167-2009）6、《建筑基坑支护技术规程》（JGJ120-2012）7、《湿陷性黄土地区建筑规范》（GB50025-2004）三、现状情况1、气象条件西安属大陆性暖温带半湿润季风气候，四季分明，冬夏温差大，冬季寒冷干燥，夏季多雨，冬夏季特征气候长。年平均气温13.3℃，年最低气温在一月，年最高气温在七月，极端最低气温-21.3℃，极端最高气温41.7℃，一月平均最低温度0℃，七月平均温度26.9℃，降水量适中，年平均降水量为604毫米，降水多集中在7、8、9月三个月，相对湿度0.7。风向多东北货西南风，多年平均风速为2.2米/秒，多年平均无霜期为210天。区域气候条件良好，基本上全年均可施工，对工程实施无明显制约。2、地质概况根据《西安市东元西路西延伸段（经九路-八府庄南北路市政工程岩土工程勘察报告》该段地勘情况如下。1）、位置、地形及地貌情况拟建道路位于西安市未央区大明宫遗址区东侧，其东为八府庄南北路，西为经九路，中间路过八府庄村、水泥制管厂等，交通方便。场地地势略起复，大致西低东高。勘探点地面标高介于401.22-402.87m之间。场地地貌单元属黄土梁洼。2）、场地区域地质构造场地位于秦岭山系北侧关中盆地内，亦即渭河以北的阶地上。场地区地层主要为第四系松散沉积物。西安市位于渭河断陷盆地中段南部，西安凹陷的东南隅。西安凹陷是渭河断陷盆地中的沉积中心之一，周边为四条深大断裂带所切围，其东边界为长安-临潼断裂，西为哑柏断裂，南为秦岭山前断裂，北为渭河断裂...
