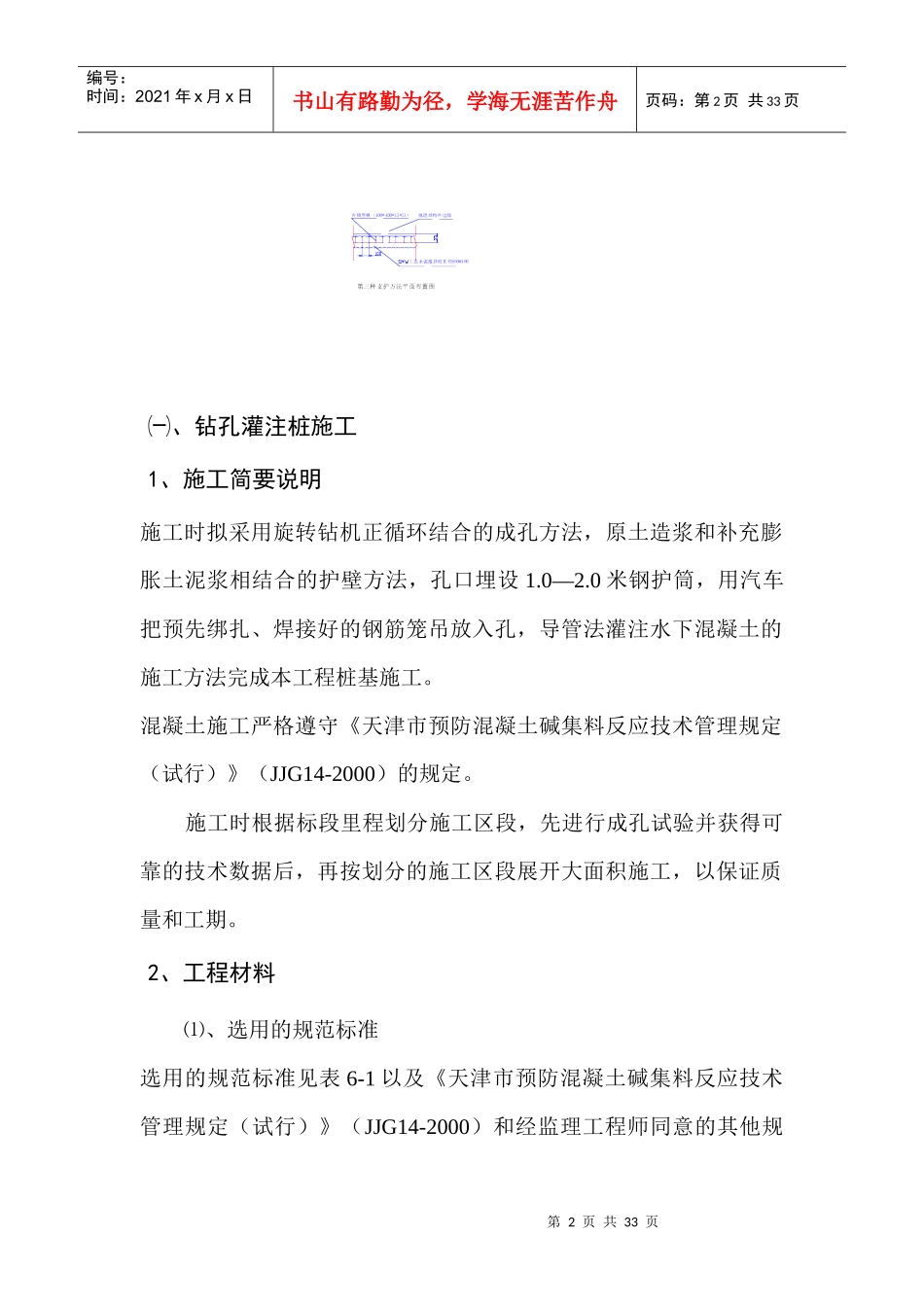

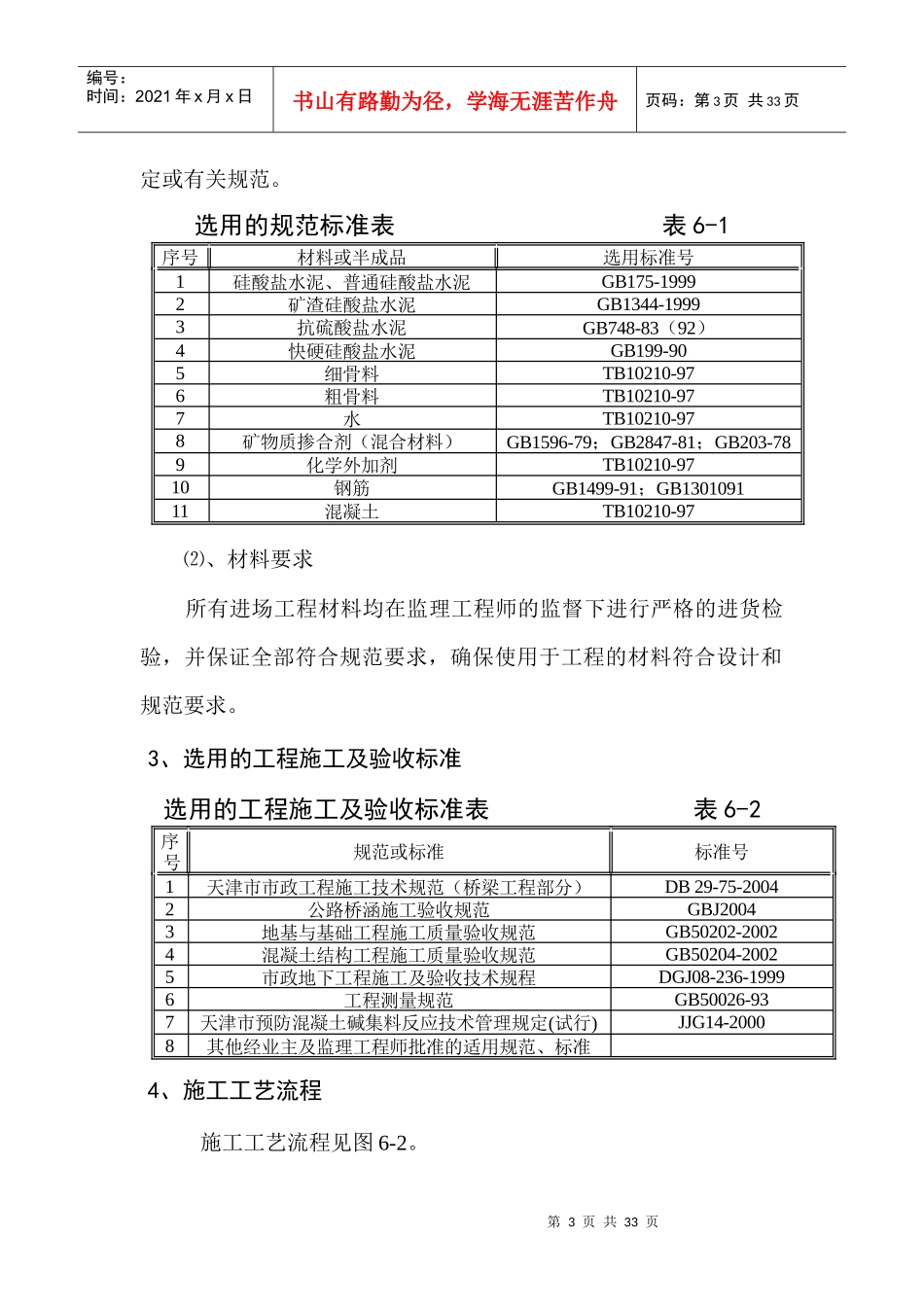

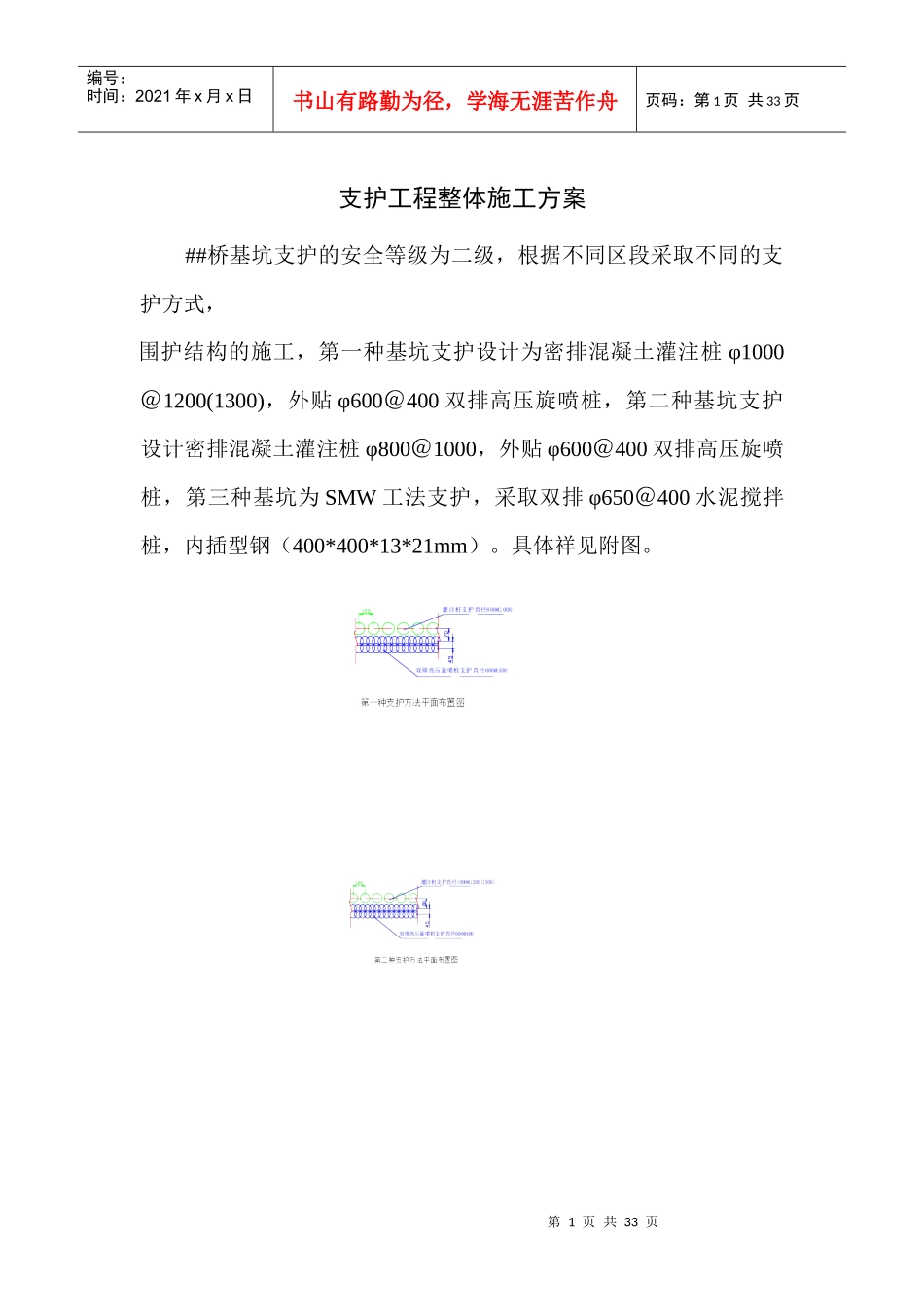

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页支护工程整体施工方案##桥基坑支护的安全等级为二级，根据不同区段采取不同的支护方式，围护结构的施工，第一种基坑支护设计为密排混凝土灌注桩φ1000＠1200(1300)，外贴φ600＠400双排高压旋喷桩，第二种基坑支护设计密排混凝土灌注桩φ800＠1000，外贴φ600＠400双排高压旋喷桩，第三种基坑为SMW工法支护，采取双排φ650＠400水泥搅拌桩，内插型钢（400*400*13*21mm）。具体祥见附图。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页㈠、钻孔灌注桩施工1、施工简要说明施工时拟采用旋转钻机正循环结合的成孔方法，原土造浆和补充膨胀土泥浆相结合的护壁方法，孔口埋设1.0—2.0米钢护筒，用汽车把预先绑扎、焊接好的钢筋笼吊放入孔，导管法灌注水下混凝土的施工方法完成本工程桩基施工。混凝土施工严格遵守《天津市预防混凝土碱集料反应技术管理规定（试行）》（JJG14-2000）的规定。施工时根据标段里程划分施工区段，先进行成孔试验并获得可靠的技术数据后，再按划分的施工区段展开大面积施工，以保证质量和工期。2、工程材料⑴、选用的规范标准选用的规范标准见表6-1以及《天津市预防混凝土碱集料反应技术管理规定（试行）》（JJG14-2000）和经监理工程师同意的其他规第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页定或有关规范。选用的规范标准表表6-1序号材料或半成品选用标准号1硅酸盐水泥、普通硅酸盐水泥GB175-19992矿渣硅酸盐水泥GB1344-19993抗硫酸盐水泥GB748-83（92）4快硬硅酸盐水泥GB199-905细骨料TB10210-976粗骨料TB10210-977水TB10210-978矿物质掺合剂（混合材料）GB1596-79；GB2847-81；GB203-789化学外加剂TB10210-9710钢筋GB1499-91；GB130109111混凝土TB10210-97⑵、材料要求所有进场工程材料均在监理工程师的监督下进行严格的进货检验，并保证全部符合规范要求，确保使用于工程的材料符合设计和规范要求。3、选用的工程施工及验收标准选用的工程施工及验收标准表表6-2序号规范或标准标准号1天津市市政工程施工技术规范（桥梁工程部分）DB29-75-20042公路桥涵施工验收规范GBJ20043地基与基础工程施工质量验收规范GB50202-20024混凝土结构工程施工质量验收规范GB50204-20025市政地下工程施工及验收技术规程DGJ08-236-19996工程测量规范GB50026-937天津市预防混凝土碱集料反应技术管理规定(试行)JJG14-20008其他经业主及监理工程师批准的适用规范、标准4、施工工艺流程施工工艺流程见图6-2。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页5、单台钻机作业时间单台钻机各工序作业时间表表6-3序号项目作业时间（h）1桩机就位0.75～1.52钻孔6～83第一次清孔24钻机移位0.5～15吊装钢筋笼1～1.56第二次清孔0.5～17灌注水下混凝土3～46、施工方法⑴、施工准备在桩基施工前，清除桩基位置上的杂物，整平场地，用推土机碾压密实，使机械能顺利进场，且在施工中使钻机保持稳定。采用全站仪、经纬仪测定桩孔位置，并埋设孔位护桩。⑵、泥浆制备现场不设泥浆坑，配备三台泥浆车保证现场泥浆供应，现场设置钢板制成的泥浆罐作为泥浆池保证现场钻机施工。泥浆制备选用优质膨润土造浆，并投放一定量的Na2CO3，以降低地下水酸性腐蚀的影响，泥浆比重控制在1.1~1.3范围。试验泥浆的全部性能指标，并在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等，填写泥浆试验记录表。泥浆技术指标表表6-4序号项目技术指标1比重1.1～1.32粘度一般地层：16～22S；松散易坍地层：19～28S3含砂率新制泥浆不大于4%第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页4胶体率不小于95%5PH值大于6.5⑶、埋设护筒孔口护筒采用5mm钢板制作，内径比桩径大20cm，长度为2.0m。采用人工开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间也要用粘土填满、夯实，严防地表水顺该处渗入。顶部高...
