溢洪道抢险公路土石方开挖施工技术交底VIP免费

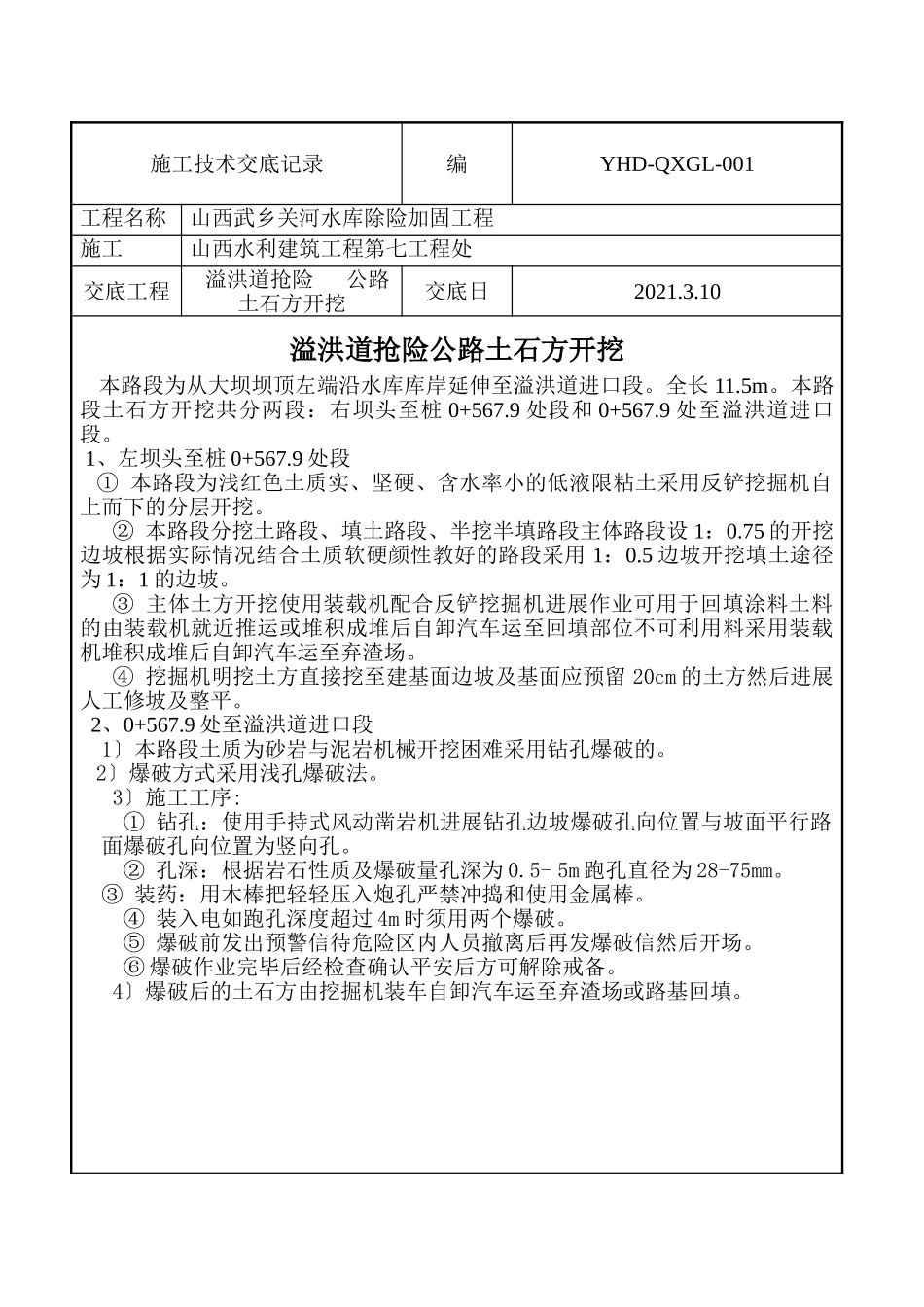

施工技术交底记录编YHD-QXGL-001工程名称山西武乡关河水库除险加固工程施工山西水利建筑工程第七工程处交底工程溢洪道抢险公路土石方开挖交底日2021.3.10溢洪道抢险公路土石方开挖本路段为从大坝坝顶左端沿水库库岸延伸至溢洪道进口段。全长11.5m。本路段土石方开挖共分两段：右坝头至桩0+567.9处段和0+567.9处至溢洪道进口段。1、左坝头至桩0+567.9处段①本路段为浅红色土质实、坚硬、含水率小的低液限粘土采用反铲挖掘机自上而下的分层开挖。②本路段分挖土路段、填土路段、半挖半填路段主体路段设1：0.75的开挖边坡根据实际情况结合土质软硬颜性教好的路段采用1：0.5边坡开挖填土途径为1：1的边坡。③主体土方开挖使用装载机配合反铲挖掘机进展作业可用于回填涂料土料的由装载机就近推运或堆积成堆后自卸汽车运至回填部位不可利用料采用装载机堆积成堆后自卸汽车运至弃渣场。④挖掘机明挖土方直接挖至建基面边坡及基面应预留20cm的土方然后进展人工修坡及整平。2、0+567.9处至溢洪道进口段1〕本路段土质为砂岩与泥岩机械开挖困难采用钻孔爆破的。2〕爆破方式采用浅孔爆破法。3〕施工工序:①钻孔：使用手持式风动凿岩机进展钻孔边坡爆破孔向位置与坡面平行路面爆破孔向位置为竖向孔。②孔深：根据岩石性质及爆破量孔深为0.5-5m跑孔直径为28-75mm。③装药：用木棒把轻轻压入炮孔严禁冲捣和使用金属棒。④装入电如跑孔深度超过4m时须用两个爆破。⑤爆破前发出预警信待危险区内人员撤离后再发爆破信然后开场。⑥爆破作业完毕后经检查确认平安后方可解除戒备。4〕爆破后的土石方由挖掘机装车自卸汽车运至弃渣场或路基回填。交底人承受交底办组长承受交底人施工技术交底记录编YHD-QXGL-003工程名称山西武乡关河水库除险加固工程施工山西水利建筑工程第七工程处交底工程溢洪道抢险公路交底日溢洪道抢险公路面层施工技术交底1、本路段分挖土途径、填土途径、半挖半填途径途径设1：0.75的开挖边坡根据实际情况结合土质软硬颜性教好的路段采用1：0.5边坡开挖填土途径为1：1的边坡。2、途径设计标高为途径边缘标高设置加宽、超高地段标高为未加宽、加高前的途径边缘标高。3、路横向〔拱〕坡度：采用双向坡面路拱坡度为2转弯路段为单向内侧坡面坡度为5。4、纵向坡度按图纸设计分段施工。5、排水沟：排水沟纵坡同路纵坡截面内经为400mm×400mm的矩形沟壁与沟底厚度为300mm沟渠为400mm。6、集水坑及排水：桩0+506.1、0+409.6、0+347外设集水坑路基下预埋Φ500预制混凝土排水将边沟内集水排至库岸冲沟内桩0+844.8线路转弯处基下预埋Φ1000预制混凝土排水将道路边沟和山体冲沟水排至水库内。7、护墩：长2.0m,宽0.6m高0.9m的Mu20浆砌石构造设在路肩边缘根底埋入路肩地面以下0.3m。8、公路急转弯处设警示牌。9、水泥稳定层：1〕路基填料最小强度和压实度应符合表1-1、表1-2、表2-1有关规定填料粒经小于150mm。表1-1用做地基层时水泥稳定土的颗粒组成范围筛孔尺寸(mm)534.750.60.0750.002通过质量百分率()10050-10017-1000-500-30注：本表中所列用筛均为方孔筛。在无相应尺寸方孔筛的情况下可先将颗粒组成在半对数坐标纸上画出两根级配曲线然后在对数坐标上查找所需筛孔的位置或点从此点引一垂直线向上与两根曲线相交。从此两交点画程度线与垂直坐标相交即可得到所需颗粒尺寸的通过百分率。表1-2用做基层时水泥稳定土的颗粒组成范围筛孔尺寸〔mm〕通过质量百分〔〕筛孔尺寸〔mm〕通过质量百分率〔〕37.590-1002.3620-7026.566-1001.1814-571954-1000.68-479.539-1000.0750-304.7528-84表2-1水泥稳定土的抗压强度公路等级层位二级二级以下公路高速公路一级公路基层(Mpa)2.5-3②3-5①底基层(Mpa)1.5-2.0②1.5-2.5①注：①设计累计轴次小于12×106的公路可采用低限值；设计累计轴次超过12×106的公路可用中值；主要行驶重载车辆的公路应用高限值。某一详细公路应采用一个值而不用某一范围。②二级以下公路可取低限值；行驶重载车辆的公路应取较高的值；二级公路可取中值；行驶重载车辆的二级公路应取高限值。某一详细公路应采用一个值而不用某一范围。2〕稳定基层和底基层采用路拌法施工路拌法施工时必...
