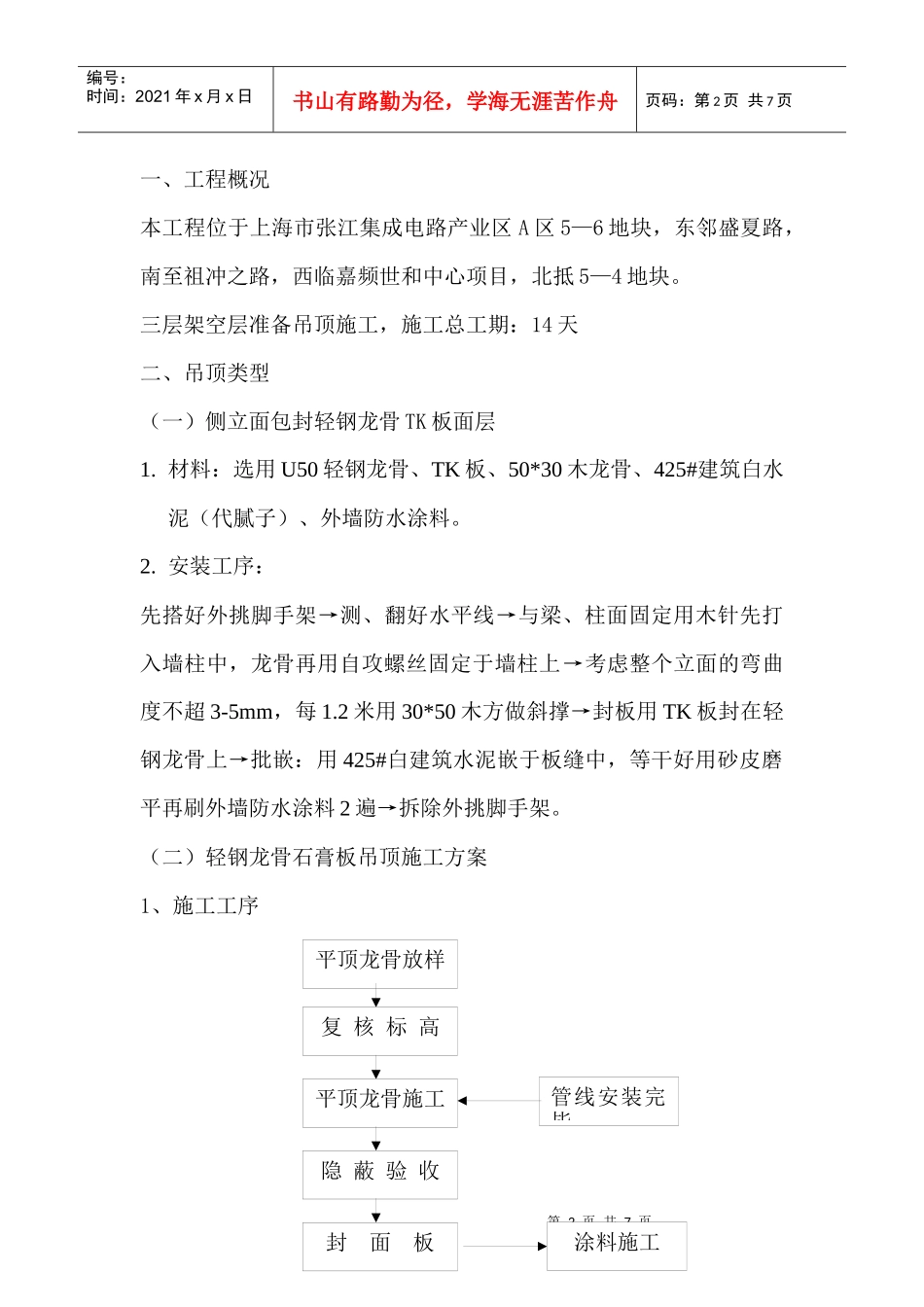

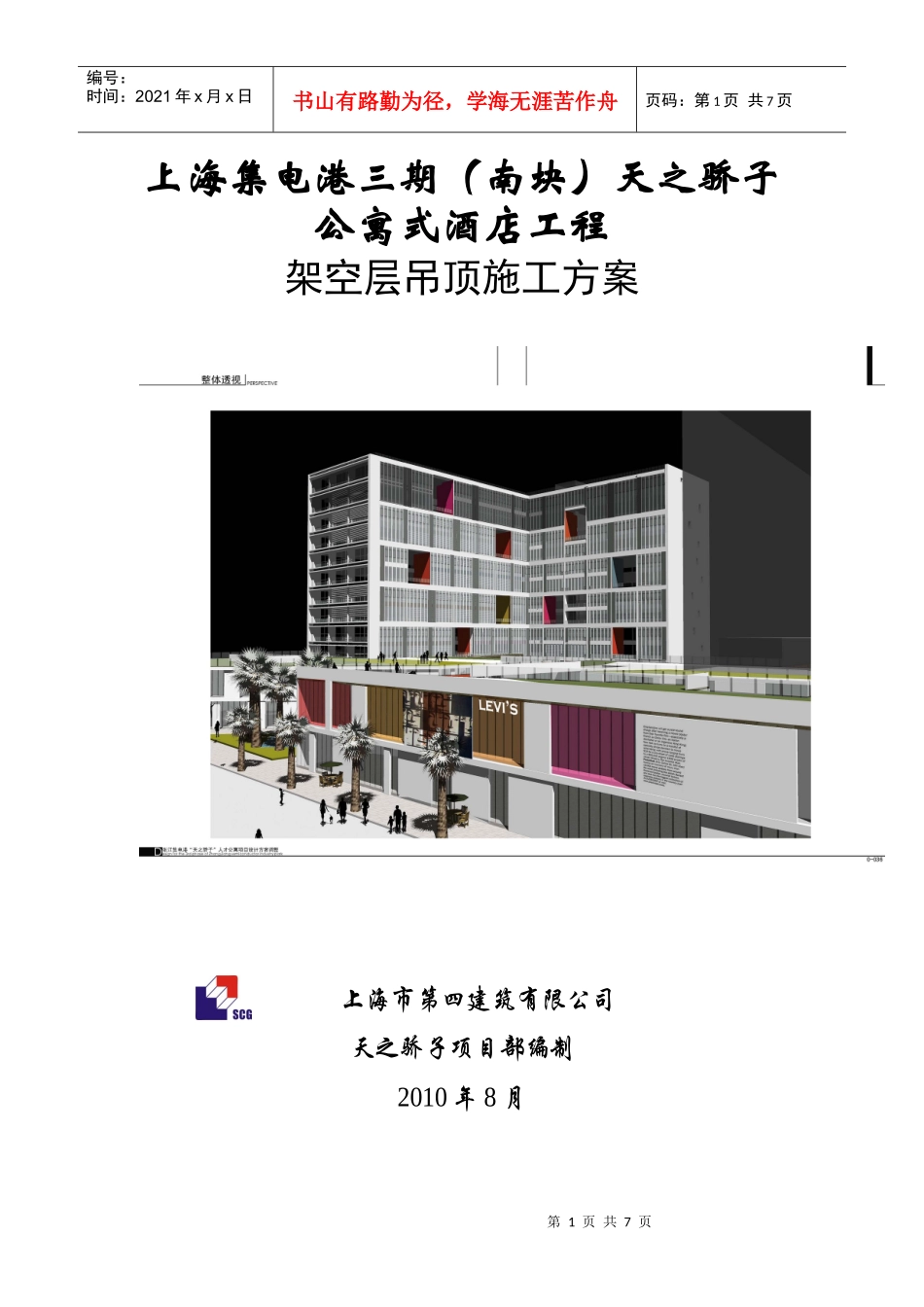

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页上海集电港三期（南块）天之骄子公寓式酒店工程架空层吊顶施工方案上海市第四建筑有限公司天之骄子项目部编制2010年8月第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、工程概况本工程位于上海市张江集成电路产业区A区5—6地块，东邻盛夏路，南至祖冲之路，西临嘉频世和中心项目，北抵5—4地块。三层架空层准备吊顶施工，施工总工期：14天二、吊顶类型（一）侧立面包封轻钢龙骨TK板面层1.材料：选用U50轻钢龙骨、TK板、50*30木龙骨、425#建筑白水泥（代腻子）、外墙防水涂料。2.安装工序：先搭好外挑脚手架→测、翻好水平线→与梁、柱面固定用木针先打入墙柱中，龙骨再用自攻螺丝固定于墙柱上→考虑整个立面的弯曲度不超3-5mm，每1.2米用30*50木方做斜撑→封板用TK板封在轻钢龙骨上→批嵌：用425#白建筑水泥嵌于板缝中，等干好用砂皮磨平再刷外墙防水涂料2遍→拆除外挑脚手架。（二）轻钢龙骨石膏板吊顶施工方案1、施工工序平顶龙骨放样复核标高平顶龙骨施工隐蔽验收封面板管线安装完毕涂料施工第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2、施工工艺(1)材料1）DU50轻钢主龙骨和U50轻钢副龙骨、石膏板的厚度不小于9MM，吊杆用镀锌≧Φ6、425#建筑白水泥嵌缝、外墙防水涂料。2）各种材料应有产品质检合格证书和有关技术资料，配套齐备。3）所有用料运输进场不得随意乱扔、乱撞，防止踏踩，堆放不正，防止材料变形、损坏、污染、缺损。(2)作业条件1）首先应熟识图纸、所用材料、施工工具、工程量、劳动力情况、施工工序、现场情况、工期等。2）该建筑原始资料应齐全。4）吊顶施工前，应在上一工序完成、验收后进行。5）吊杆（件）应符合设计要求。(3)操作要点：1）龙骨安装a）根据吊顶的设计标高要求，在四周墙上弹线，弹线应清楚，第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页其水平允许偏差5mm。b）根据设计要求定出吊顶的吊点坐标位置。c）DU50主龙骨端部吊点离墙边不应大于300mm。中间间距不大于1200。d）DU50主龙骨安装完成应作整体校正其位置和标高。并应在跨中按规定起拱，起拱高度应不小于房间短向跨度1/200。e）各种金属龙骨如需接驳，应使用同型号之接驳配件，如产品确无配件，应作适当处理。f）DU50主龙骨与吊杆应尽量在同一平面垂直位置。如发现偏离应作适当调整。g）吊杆间距不大于1200MM，间距大于1200MM时用角钢支架加固h）DU50主龙骨安装时应按照副（次）龙骨及罩面板规格尺寸。i）安装金属次龙骨，应使用同型号产品之配件，并应卡接牢固。（4）罩面板施工石膏板吊顶封罩面板时，用自攻螺丝连接形式。a）安装时除表面平整外，板块之间应留缝3~5mmb）所选自攻螺丝应先进行防锈处理，螺丝边距间距在150MM以内，板中间距在250mm为适宜，钉头沉1-1.5MM内为好。钉头过沉，会造成因挤压过紧而出现脱挂。(1)纸面石膏板接缝工艺第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页1）楔形边接缝嵌缝a）用小刮刀将嵌缝腻子均匀饱满地嵌入板缝，并在接缝处刮上腻子b）用宽为150MM的刮刀将石膏腻子填满楔形边的部分；d）将腻子完全干燥后，用手动或电动打磨器、2号砂布将嵌缝腻子磨平；2）平接缝嵌缝用刨将平缝边缘刨成坡口，以刨刀将嵌缝腻子均匀饱满地嵌入板缝。三、安装时注意事项每幢楼必须同一水平线、顶起拱度0.2％。吊点纵向为1200mm横向为600mm每个吊点用6mm内膨胀组合锚入原混凝土结构顶内吊筋采用6mm全牙丝杆、与烤漆龙骨连接用移动吊勾连接于T型主龙骨上。靠墙面的采用烤漆龙骨边角，石膏板与龙骨架的安装，主要采用搁置方式。安装时按照弹好的板块安排布置线，从一个方向开始依次安装。注意骨架先与主龙骨连接固定。石膏板、TK板在安装时应轻拿轻放，保护板面不受碰伤或划伤和污染。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
