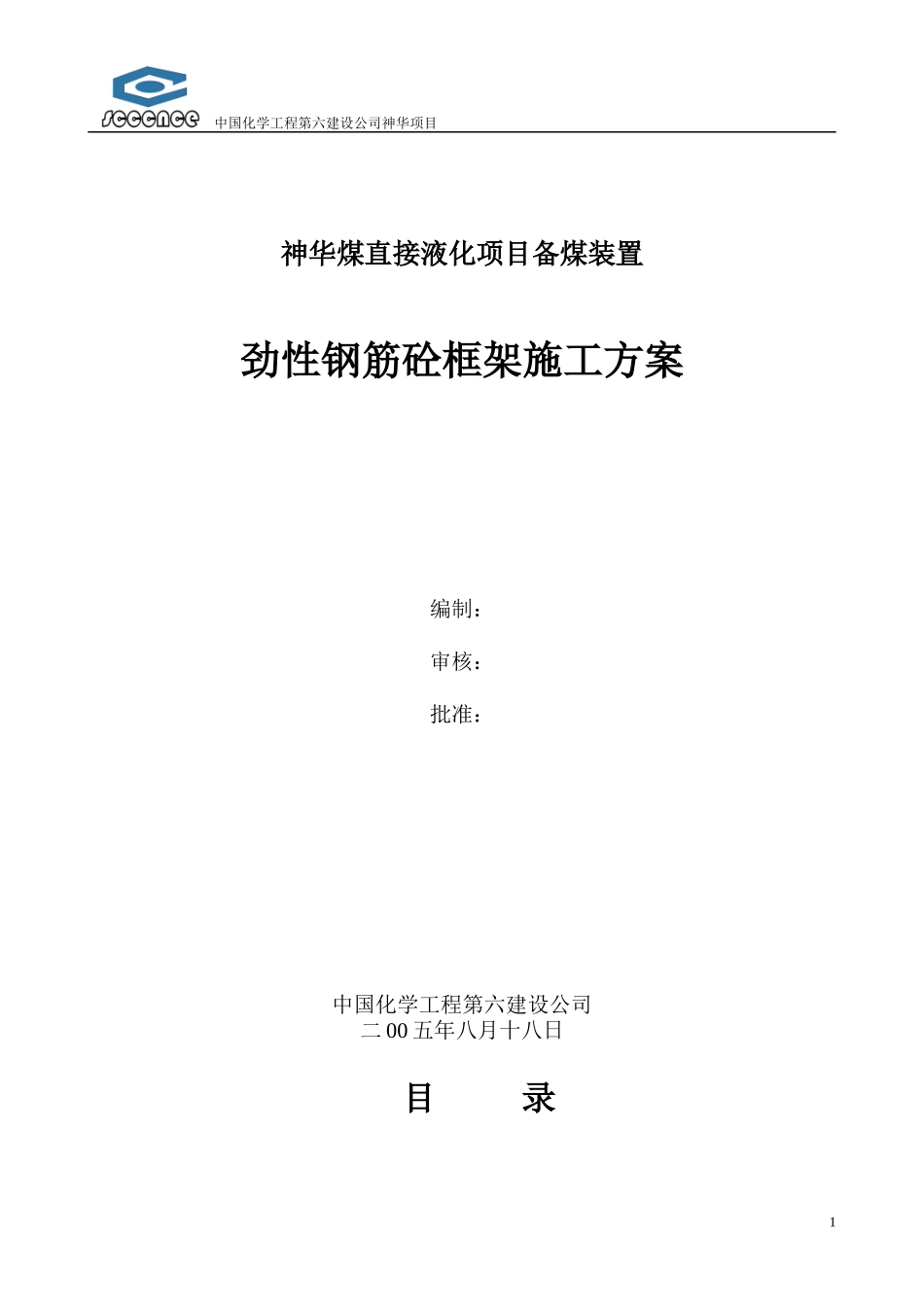

中国化学工程第六建设公司神华项目神华煤直接液化项目备煤装置劲性钢筋砼框架施工方案编制：审核：批准：中国化学工程第六建设公司二00五年八月十八日目录1中国化学工程第六建设公司神华项目1、编制说明2、编制依据及采用规范标准3、工程概况4、施工总平面布置图5、施工部署6、施工资源配备计划7、施工准备工作计划8、施工网络计划9、型钢钢筋砼粱柱施工工艺10、主要施工方法及技术措施11、质量标准及质量管理措施12、安全消防措施13、雨季及风沙天施工措施14、成品保护措施15、职业健康安全与环境管理1、编制说明备煤装置主框架是神华直接液化项目装置之一，该工程主要任务是将合格粒度的精煤进行磨粉、干燥、为煤液化装置提供合格的煤粉，主框架为型钢外包钢筋砼组合成的高层劲性钢筋砼框架结构。主框架顶标高83.500m，该工程施工工艺复杂，技术要求高，为优质高速的建好该工程。特编制该方案。2、编制依据及采用规范标准2.1编制依据2.1.1中国华陆工程科技有限责任公司设计的施工图2.1.2六化建备煤项目经理部编制《神华煤直接液化项目备煤装置土建工程施工组织设计》2.1.3现行国家规范、规程、标准，并参考同类型煤化油工程施工的经验，给合我公司实际情况编制2.2采用规范，标准2.2.1《土方与爆破工程施工及验收规范》GBJ201—19832中国化学工程第六建设公司神华项目2.2.2《建筑地基基础工程施工质量验收规范》GB50202—20022.2.3《砼外加剂应用技术规范》GBJ119—19882.2.4《砌体工程施工质量验收规范》GB50203—20022.2.5《砼结构工程施工质量验收规范》GB50204—20022.2.6《屋面工程技术规范》GB50207—20022.2.7《建筑地面工程质量验收规范》GB50209—20022.2.8《建筑装饰装修工程质量验收规范》GB50210—20012.2.9《建筑防腐蚀工程施工及验收规范》GB50212—19912.2.10《起重设备安装工程施工及验收规范》GB50218—19982.2.11《建筑电气工程施工质量验收规范》GB50303—20022.2.12《砌体工程现场检测技术标准》GB50315—20002.2.13《砼泵送技术规程》JGJ10—19952.2.14《钢筋焊接及验收规程》JGJ18—19962.2.15《普通砼配合比设计规程》JGJ/T55—20002.2.16《型钢砼组合结构技术规程》JGJ138—20012.2.17《砼强度检验评定标准》GBJ107—19872.2.18《建筑防腐蚀工程质量检验评定标准》GB50224—19952.2.19《建筑机械使用安全技术规范》JGJ33—20012.2.20《建筑施工安全检查标准》JGJ59—19993、工程概况液化备煤主框架为神华煤直接液化工程备煤装置主要工程之一。位于中国内蒙古自治区鄂尔多斯市伊金霍洛旗马家塔，神华煤直接液化厂区，结构型式为型钢砼组合框架结构。长99m，宽39m，屋高3~9m，共13屋，主框架顶标高83.500m，局部轻钢设备层至91.500m，柱内钢骨架采用十字钢十钢（十字型钢），梁内钢骨架采用H型钢，柱，梁钢骨架均外包钢筋砼。砼强度等级C40—C45，次梁和板为现浇钢筋砼。钢筋砼柱截面尺寸大的多为1200mm×1200mm，梁最大截面800mm×2100mm。3中国化学工程第六建设公司神华项目4.施工总平面布置图根据现场条件，结合工程特点，现场临建，施工水、电、道路等平面布置见总平面布置图1。5.施工部署5.1施工目标规划（工期、质量、HSE目标）工期目标计划开工日期：2005年7月28日主体框架计划竣工日期：2006年7月31日质量目标·工程质量达到施工图纸及规范要求的合格标准，创省部优质工程，争创国家优质工程奖。HSE目标·死亡事故发生率：零·环境污染：零·火灾事故发生率：零·文明施工：达到公司制定的文明工地标准5.2施工总体部署第一阶段为施工准备阶段：从2005年7月21日至2005年7月31日，主要工作内容包括资源准备、施工技术准备。第二阶段为基础工程施工阶段：从2005年7月28日至2005年9月25日主要工作内容及形象进度为：·钢筋砼承台施工完·基础回填土完第三阶段为五层以下框架（标高40.380m以下）施工阶段：从2005年9月25日至2005年11月15日，其主要工作内容及形象进度为：·五层钢框架安装完。·三层外包钢筋砼完。第四阶段为主体框架竣工阶段：从2005年3月15日至2006年7月31日。4中国化学工程第六建设公司神华项目第五阶段为围护、装饰阶段，从2006年4...
