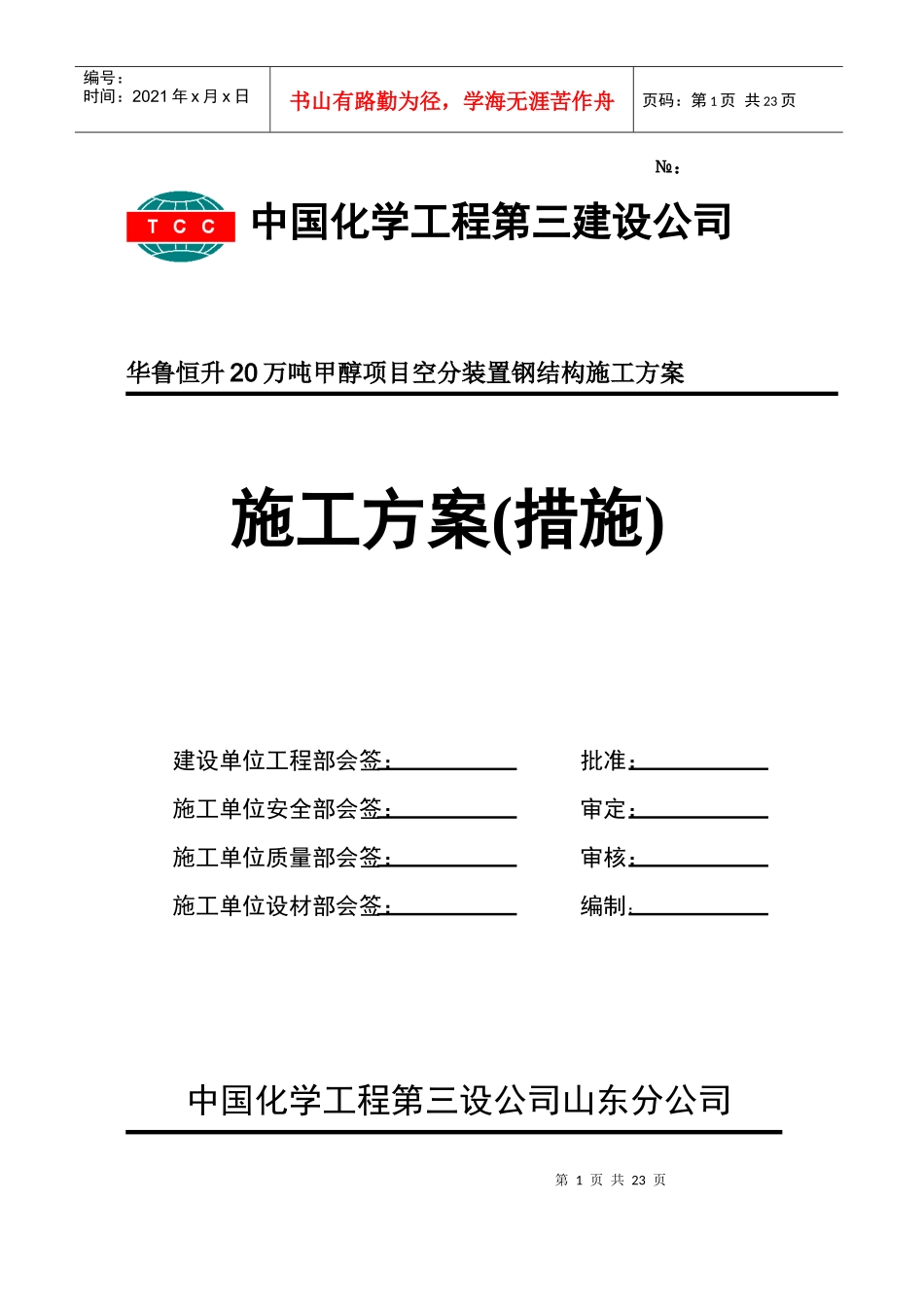

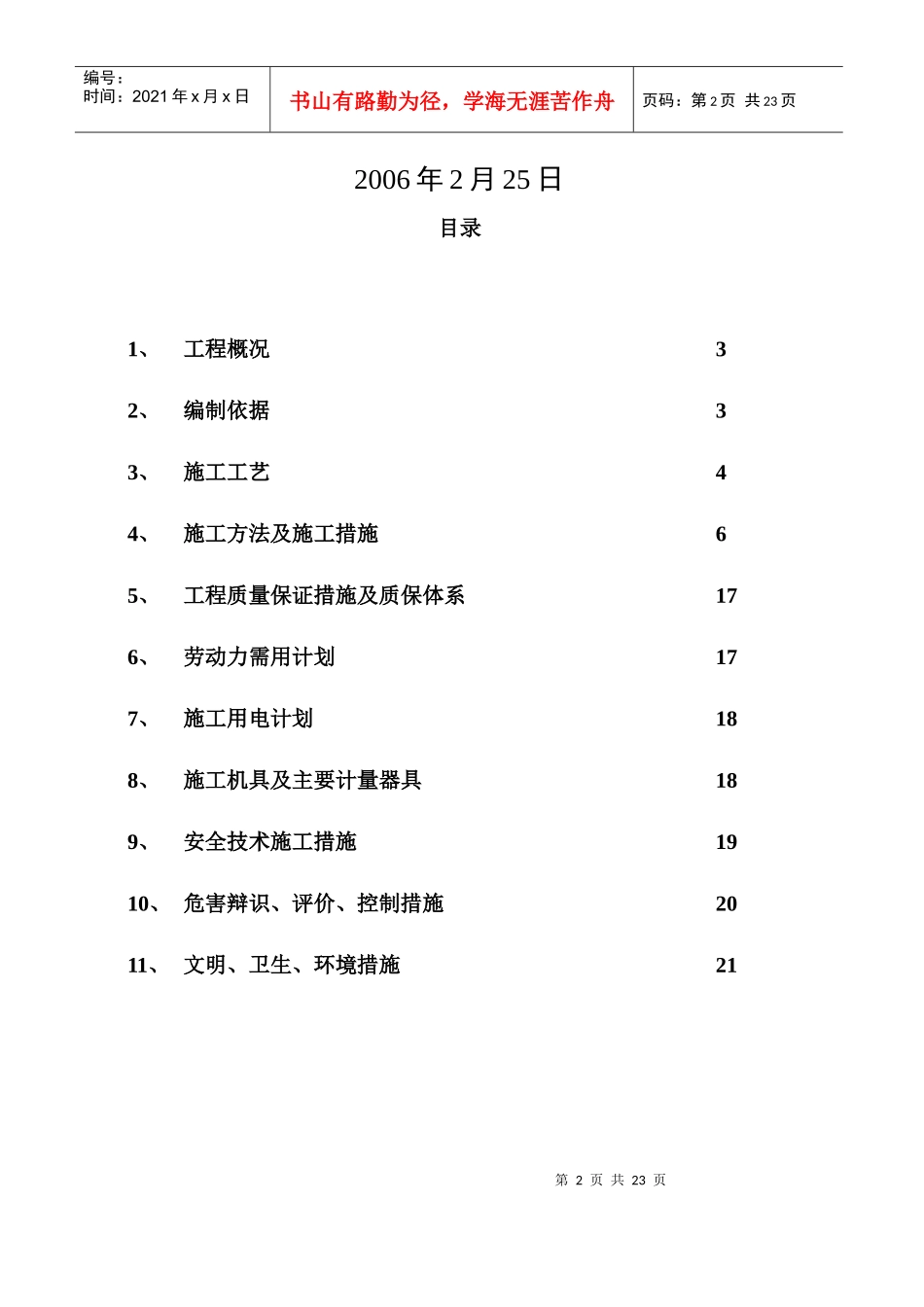

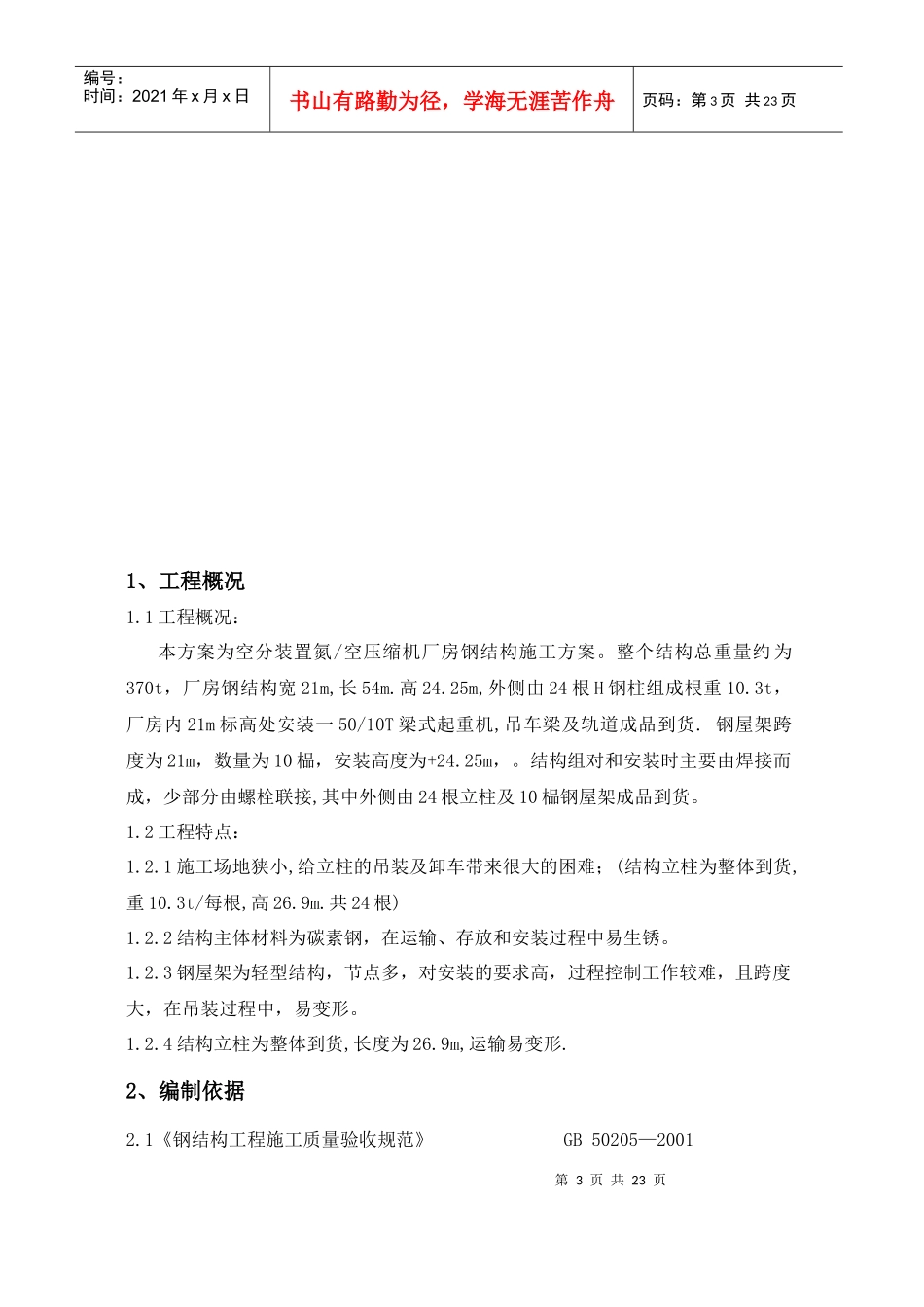

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页№：华鲁恒升20万吨甲醇项目空分装置钢结构施工方案施工方案(措施)建设单位工程部会签：批准：施工单位安全部会签：审定：施工单位质量部会签：审核：施工单位设材部会签：编制：中国化学工程第三设公司山东分公司中国化学工程第三建设公司第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2006年2月25日目录1、工程概况32、编制依据33、施工工艺44、施工方法及施工措施65、工程质量保证措施及质保体系176、劳动力需用计划177、施工用电计划188、施工机具及主要计量器具189、安全技术施工措施1910、危害辩识、评价、控制措施2011、文明、卫生、环境措施21第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页1、工程概况1.1工程概况：本方案为空分装置氮/空压缩机厂房钢结构施工方案。整个结构总重量约为370t，厂房钢结构宽21m,长54m.高24.25m,外侧由24根H钢柱组成根重10.3t，厂房内21m标高处安装一50/10T梁式起重机,吊车梁及轨道成品到货.钢屋架跨度为21m，数量为10榀，安装高度为+24.25m，。结构组对和安装时主要由焊接而成，少部分由螺栓联接,其中外侧由24根立柱及10榀钢屋架成品到货。1.2工程特点：1.2.1施工场地狭小,给立柱的吊装及卸车带来很大的困难；(结构立柱为整体到货,重10.3t/每根,高26.9m.共24根)1.2.2结构主体材料为碳素钢，在运输、存放和安装过程中易生锈。1.2.3钢屋架为轻型结构，节点多，对安装的要求高，过程控制工作较难，且跨度大，在吊装过程中，易变形。1.2.4结构立柱为整体到货,长度为26.9m,运输易变形.2、编制依据2.1《钢结构工程施工质量验收规范》GB50205—2001第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页2.2《建筑钢结构焊接技术规程》JGJ812.3《建筑工程施工质量验收统一标准》GB50300—2OO12.4《梯形钢屋架（97-G511）》2.5《石油化工施工安全技术规程》SH3505-20012.6厂房钢结构施工图（05027-272-X-15——22）3、施工工艺：搭设制作平台施工准备（场地，机具）基础验收材料验收放样下料预制构件组装立柱吊装立柱结构找正焊接焊接钢屋架吊装钢屋架到货安装偏差检测结构防腐连接找正固定灌浆第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页4.1基础检查验收厂房钢结构安装前，应对土建基础进行严格的检查验收工作，并及时办理中间交接验收记录。4.1.1.垫铁设置钢结构吊装前,应在基础上放置好垫铁,并将各垫铁初找完毕.垫铁应设置在靠近地脚螺栓的柱脚底板加筋板下,每根地脚螺栓侧设1组垫铁,每组垫铁不得多于5块,垫铁组高度为30-70mm,垫铁可选用平铁,规格为100×80mm.垫铁与基础面和柱底板的接触应平整、紧密，且需一组斜垫铁进行调整。二次浇灌混凝土前垫铁间应点焊牢固。4.1.2.校正、找正与灌浆a.钢结构的柱、梁等主要构件安装就位后,应立即进行校正、固定.b.钢结构安装找正通过调整垫铁高度进行，在结构形成空间刚度单元并连接固定后，应对其安装偏差进行检测，检测结果应符合表4.1.2规定.c.结构基础的二次灌浆由土建专业根据其图纸要求进行.表4.1.2项目允许偏差(mm)柱脚板中心偏移5.0基准点标高+5.0-8.0挠曲矢高H/100015.0立柱垂直度10.0对角线长度差64.2.1基础内的脏物和积水须清除，中心线及标高须明显标注清楚。4.2.2.基础及支撑面的验收钢结构在安装之前要检查建筑物的定位轴线、基础轴线和标高、锚栓的规格及其紧固情况等，各项数据要符合设计图纸的要求。基础验收时，应认真检查下列各项应符合要求：a、基础周围回填夯实完毕。结构防腐第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页b、基础混凝土强度达到设计要求。ｃ、基础支承面、地脚螺栓的验收技术要求如下表：项目允许偏差（mm）基础支承面标高±3水平度L/1000L—基础长度预埋地脚螺栓螺栓中心偏移5螺栓外露长度+20螺纹长度+204.3.材料验收工...
