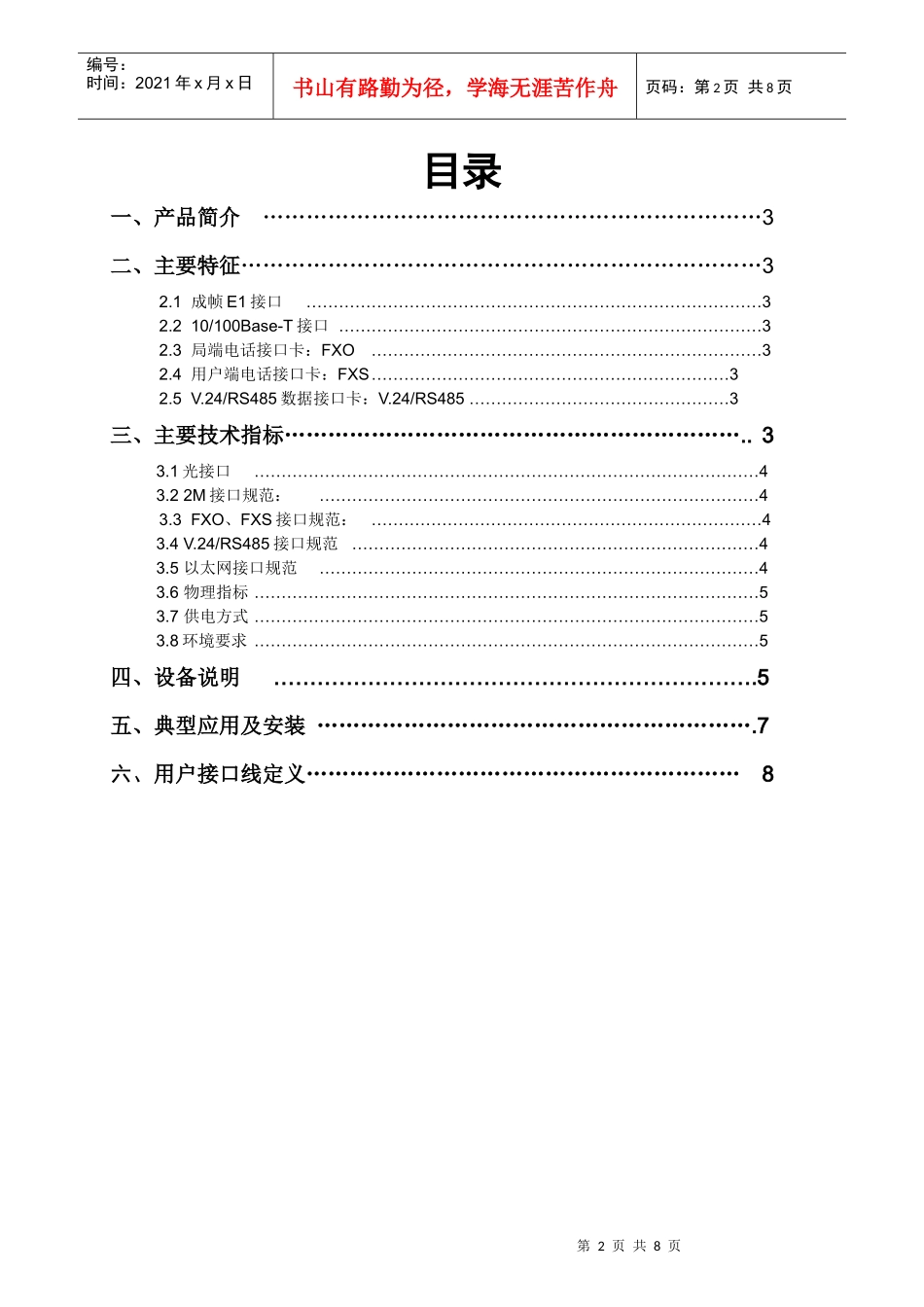

PCM30综合业务接入设备用户手册第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录一、产品简介……………………………………………………………3二、主要特征………………………………………………………………32.1成帧E1接口…………………………………………………………………………32.210/100Base-T接口……………………………………………………………………32.3局端电话接口卡：FXO………………………………………………………………32.4用户端电话接口卡：FXS…………………………………………………………32.5V.24/RS485数据接口卡：V.24/RS485…………………………………………3三、主要技术指标………………………………………………………..33.1光接口…………………………………………………………………………………43.22M接口规范：………………………………………………………………………43.3FXO、FXS接口规范：………………………………………………………………43.4V.24/RS485接口规范…………………………………………………………………43.5以太网接口规范………………………………………………………………………43.6物理指标…………………………………………………………………………………53.7供电方式…………………………………………………………………………………53.8环境要求…………………………………………………………………………………5四、设备说明………………………………………………………….5五、典型应用及安装…………………………………………………….7六、用户接口线定义……………………………………………………8第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页一、产品简介PCM30综合业务接入设备是在E1传输通道或光纤传输通道上传输30路64K话音，或者部分时隙用于传输N*64K数据业务（以太网数据）的，或者部分时隙用于RS232数据业务的复用传输设备。PCM30采用独立式结构，通过将10/100Base-T以太网、话路、RS232等复用在一个E1传输，适合于通过光纤、微波、DDN专网等信道将接口的工作距离进行延伸。二、主要特征2.1成帧E1接口1、成帧E1接口符合ITU-TG.703G.704和G.823标准2、75ΩBNC接口3、具有多种告警灯指示，方便故障定位4、DC－48V供电方式AC202V（外配适配器）2.210/100Base-T接口1、符合IEEE802.3标准，采用RJ-45接口2、10/100M自适应，3、交叉/直通网线自适应，4、全/半双工工作模式自适应。2.3局端电话接口卡：FXO1、FXO接口卡主要完成：用户话音信号与主板信号的相互转换；2、用户线状态信号与数字信令之间的相互转换；3、FXO卡主要用于连接自动用户电话交换机、共电电话交换机等的接口。2.4用户端电话接口卡：FXS1、FXS接口卡主要完成：向电话用户馈电；过压和过流保护；被叫时向用户送铃流；监视用户摘挂机状态；2、FXS可以用于自动电话、共电电话、计费电话等远端电话接口。3、本卡支持来号显示功能。2.5V.24/RS232/RS485数据接口卡：异步工作方式下，异步传输速率为19200bps以下，为传输速率自适应方式。三、主要技术指标3.1光接口本设备可换设两种光接口：在B种接口的情况下,以太网接口可以达到线速100M.第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页A：光纤速率：4.096Kb/s±50ppmB：光纤速率：156Mb/s±50ppm波长：1310nm出光功率：-2～-11dBm接收灵敏度：优于-36dBm接收动态范围：34dB接口形式：FC或SC（可选）默认为FC接口3.2E1接口规范：全面符合ITU-TG.703建议标准码型：HDB3码速率：2048kbit/s±50ppm阻抗：75Ω(非平衡接口)帧结构：PCM30/31信令：随路信令3.3FXO、FXS接口规范：阻抗：三元复式阻抗200Ω+560Ω//0.1μF音频范围：300Hz―3400Hz压缩率：ITUG.711中A律环路电流：25mA/路3.4V.24/RS485接口规范1、V.24接口规范传输速率：异步≤19200bps同步≤256Kbps电气特点：符合CCITTV.28协议2、RS485接口规范传输速率：1Mbps电气特点：符合RS485协议3.5以太网接口规...
