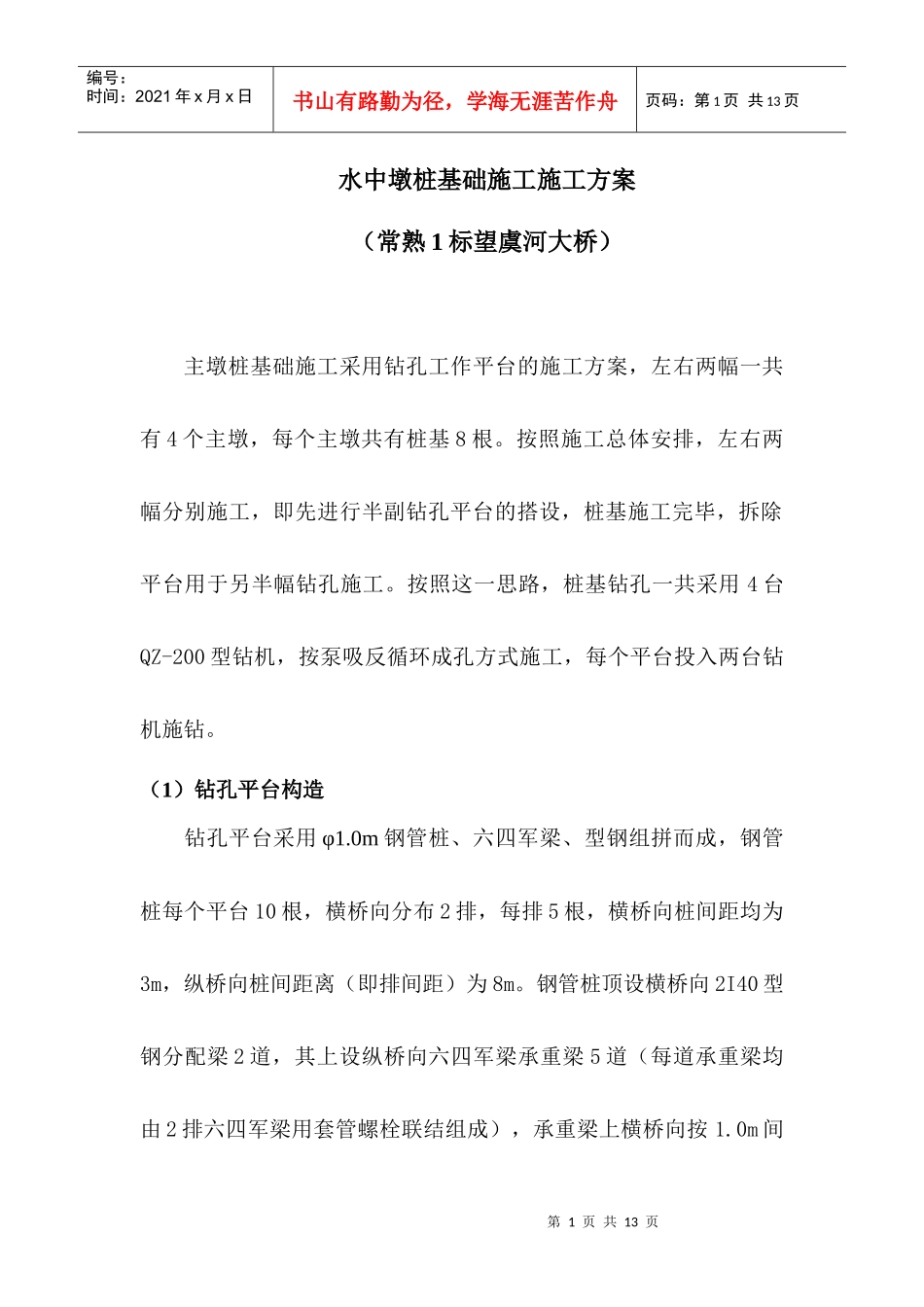

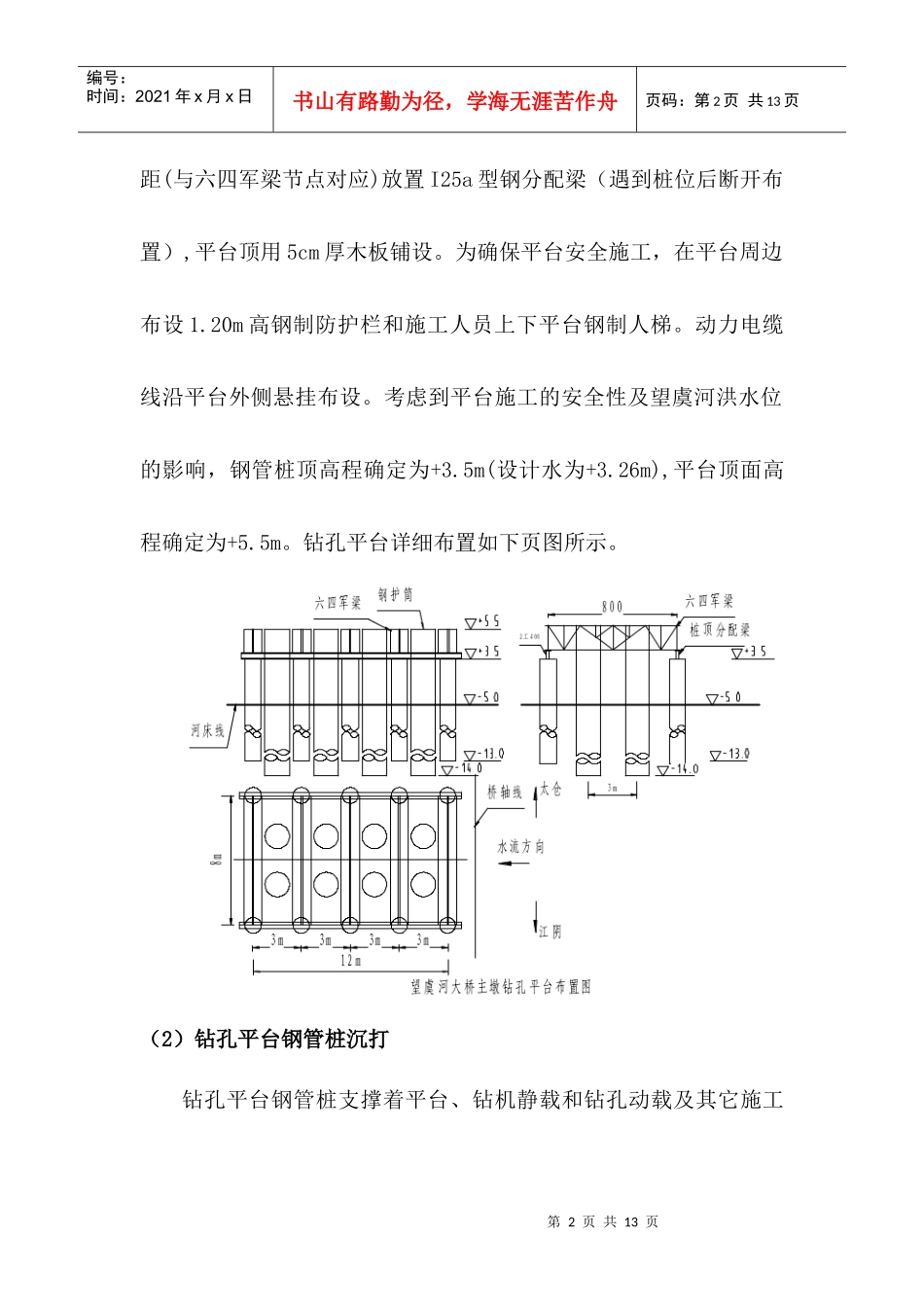

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页水中墩桩基础施工施工方案（常熟1标望虞河大桥）主墩桩基础施工采用钻孔工作平台的施工方案，左右两幅一共有4个主墩，每个主墩共有桩基8根。按照施工总体安排，左右两幅分别施工，即先进行半副钻孔平台的搭设，桩基施工完毕，拆除平台用于另半幅钻孔施工。按照这一思路，桩基钻孔一共采用4台QZ-200型钻机，按泵吸反循环成孔方式施工，每个平台投入两台钻机施钻。（1）钻孔平台构造钻孔平台采用φ1.0m钢管桩、六四军梁、型钢组拼而成，钢管桩每个平台10根，横桥向分布2排，每排5根，横桥向桩间距均为3m，纵桥向桩间距离（即排间距）为8m。钢管桩顶设横桥向2I40型钢分配梁2道，其上设纵桥向六四军梁承重梁5道（每道承重梁均由2排六四军梁用套管螺栓联结组成），承重梁上横桥向按1.0m间第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页距(与六四军梁节点对应)放置I25a型钢分配梁（遇到桩位后断开布置）,平台顶用5cm厚木板铺设。为确保平台安全施工，在平台周边布设1.20m高钢制防护栏和施工人员上下平台钢制人梯。动力电缆线沿平台外侧悬挂布设。考虑到平台施工的安全性及望虞河洪水位的影响，钢管桩顶高程确定为+3.5m(设计水为+3.26m),平台顶面高程确定为+5.5m。钻孔平台详细布置如下页图所示。（2）钻孔平台钢管桩沉打钻孔平台钢管桩支撑着平台、钻机静载和钻孔动载及其它施工第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页荷载，按单面摩擦桩计算其桩贯入河床深度，并考虑河床冲刷影响，确定桩底高程为-13.0m，钢管桩打入河床深度为8m。A、根据桩基工程量，拟投入的主要机械设备如下：序号名称型号数量备注1浮箱中-601导向架为固接式开口导向架，即导向架外侧面开口，用φ10cm钢棒作销接杆封闭或开启导向架,可降低钢管桩吊装高度,利于完成沉桩后退出。2驳船23水上吊车船（简易浮吊）25T1(台)4箱式变压器400KW1(台)5沉桩机90kw1(台)6沉桩机150kw1(台)7电焊机30KVA2(台)8导向架□1.0×1.0×5m1(个)B、劳动力安排现场施工实施三班工作制，平台施工安排现场工程师2人，质检人员2人，工班长2人，测量4人，安检人员1人，技工10人，普通工人20人。C、钢管桩沉打钢管桩沉打顺序自河心侧至岸侧逐排完成。钢管桩的沉打施工第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页是在由中-60浮箱和25T履带吊组合而成的水上吊车船上进行,水上吊车船在测量人员的协助下，由设置在岸边的地笼和卷扬机牵引到预定位置，然后抛锚将其固定，通过船头导向架用振动沉桩机将钢管桩沉打就位。钢管桩的沉打如下图所示。钻孔平台钢管桩分2节（节长为8m和8.5m）现场吊拼焊接。对接缝处加劲板沿桩体圆周四等分分布4块□30×10×1cm钢板加固，实施满焊。钢管桩沉打采用岸侧箱式变压器供电，满足沉桩和焊接需求。钢管桩定位：在导向架上设置棱镜，用全站仪测量放样。将第一节第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页钢管桩吊入导向架后固定，振动下沉第一节后，吊装第二节对接。在沉桩过程中对桩顶和桩帽连接螺栓进行观察确保紧固，每次振动以不超过5分钟控制。钢管桩对接完成后，在桩顶设置数根可调节缆风钢索，在振动下沉中起到纠偏作用。钢管桩平面位置控制偏差为±5cm，斜率控制偏差为1%。振动沉桩一次连续完成。钢管桩沉入河床深度未达到设计高程时，采用150KW沉桩机补打到位。（3）钻孔平台上部构造搭设根据钻孔平台结构从下至上搭设，利用水上吊车船的25T履带吊车直接吊装上部型钢分配梁及六四军梁钢桁架承重梁结构。桁梁先在栈桥上连接成设计所需要的长度，然后整体吊装。平台顶层的型钢和木板随后吊装并通过人工辅助就位，形成完整的平台施工平面。（4）钢护筒下沉施工A、钢护筒入土深度及顶面高程确定根据《初步设计》所给地质资料知，河床上部分布厚约1.0m的第6页共13页第5页共13页编号：时间：2021年x月x...
