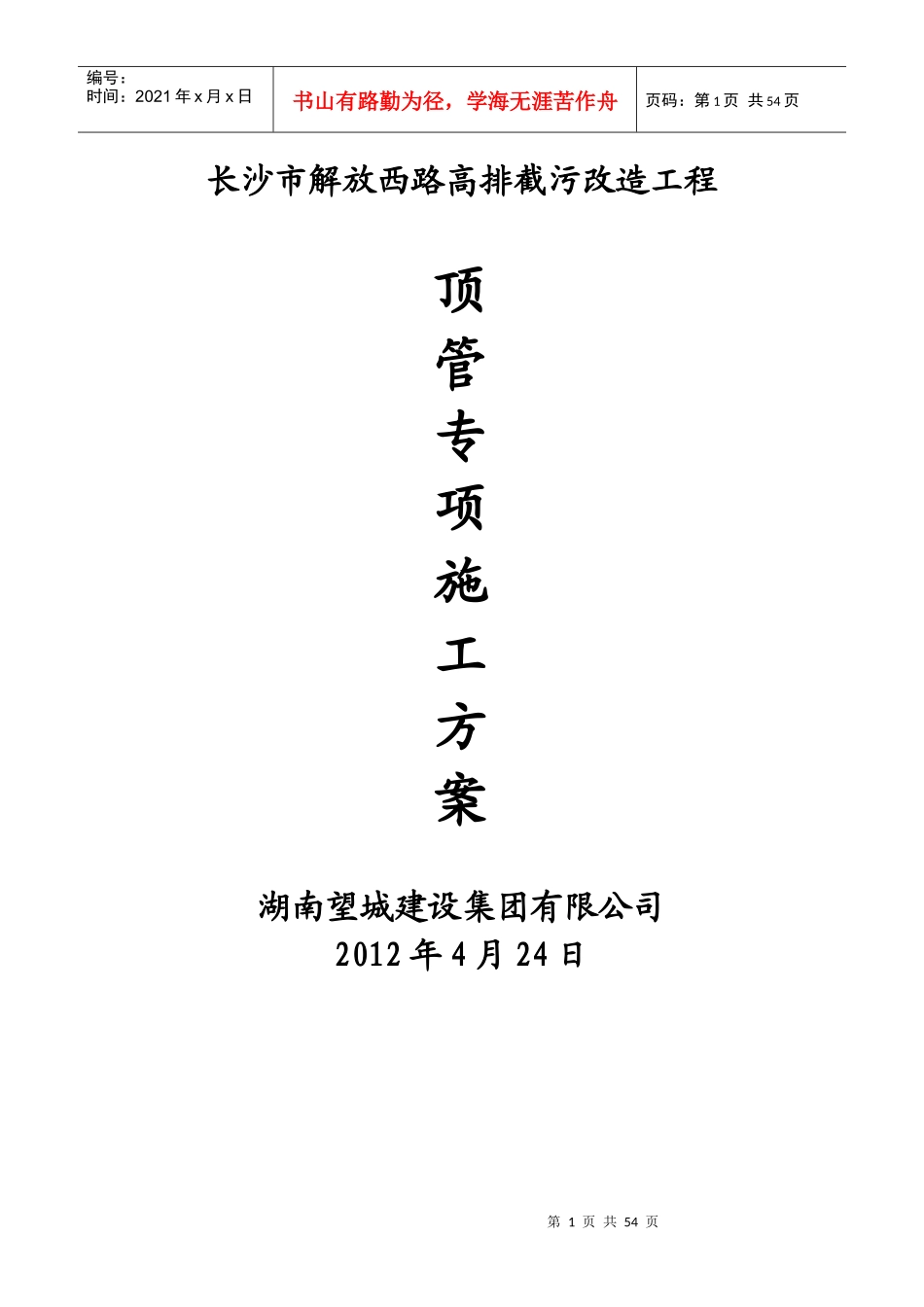

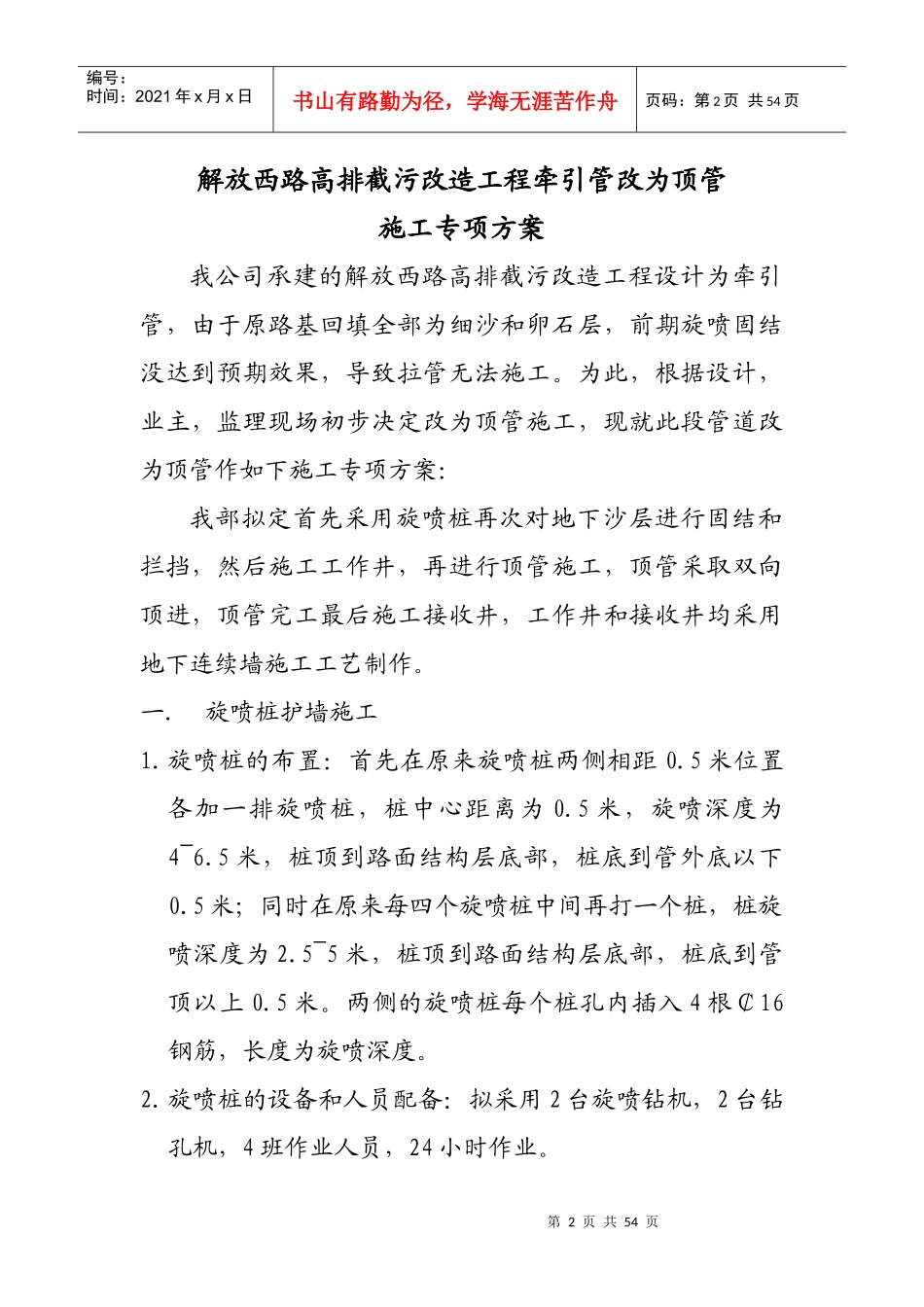

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页长沙市解放西路高排截污改造工程顶管专项施工方案湖南望城建设集团有限公司2012年4月24日第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页解放西路高排截污改造工程牵引管改为顶管施工专项方案我公司承建的解放西路高排截污改造工程设计为牵引管，由于原路基回填全部为细沙和卵石层，前期旋喷固结没达到预期效果，导致拉管无法施工。为此，根据设计，业主，监理现场初步决定改为顶管施工，现就此段管道改为顶管作如下施工专项方案：我部拟定首先采用旋喷桩再次对地下沙层进行固结和拦挡，然后施工工作井，再进行顶管施工，顶管采取双向顶进，顶管完工最后施工接收井，工作井和接收井均采用地下连续墙施工工艺制作。一．旋喷桩护墙施工1.旋喷桩的布置：首先在原来旋喷桩两侧相距0.5米位置各加一排旋喷桩，桩中心距离为0.5米，旋喷深度为4~6.5米，桩顶到路面结构层底部，桩底到管外底以下0.5米；同时在原来每四个旋喷桩中间再打一个桩，桩旋喷深度为2.5~5米，桩顶到路面结构层底部，桩底到管顶以上0.5米。两侧的旋喷桩每个桩孔内插入4根￠16钢筋，长度为旋喷深度。2.旋喷桩的设备和人员配备：拟采用2台旋喷钻机，2台钻孔机，4班作业人员，24小时作业。第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页3.旋喷桩的工期安排：旋喷桩于2012年4月24日进场，25日开始钻孔，至2012年5月10日前完成。4.工作坑和接收坑施工：在管道中间位置做一个工作井，采取双向顶进施工，两头设两个接收井。5.围挡拆除安排：首先在旋喷桩施工完毕后将原来全部围挡进行拆除，然后对工作坑位置进行局部围挡，待顶管全部完工后再施工接收坑，每次围一个坑施工完毕再施工下一个。6.旋喷桩施工工期保证措施：旋喷桩共计880个，约4300米，拟定两台旋喷桩机，每台桩机每天完成35~40个桩钻孔，每天每台桩机完成旋喷200米左右，计划15天内完成全部旋喷桩施工；施工人员配备四个施工班组，每组5个人，共计20人，24小时不停作业；材料派专人负责进场，做到备料充足；安全上有抓们的安全员和施工班组长配合监督检查，杜绝一切安全事故发生；文明卫生施工安排四个杂工专门进行施工场地内外的浆液清理，每天清理的浆液及时清理出去；旋喷桩严格按照施工规范施工，所用材料必须为合格产品，确保旋喷桩质量。二．顶管施工1.工作井和接收井的施工（1）旋喷桩施工完毕后，立即拆除全部围挡，清理和恢第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页复施工场地，然后进行工作井周围的施工围挡（最好是等中博会结束后再围挡施工），工作井尺寸为长5.5米，宽4米，井壁厚度为0.5米，围挡长度为长25米，宽为4.5米；待顶管全部完成后再施工接收井，接收井的尺寸是长4米，宽3米。（2）工作井和接收井均采取地下连续墙的施工工艺，工作井开挖和制作计划5天时间，接收井就利用原来拉管时做好的1#和2#工作坑，顶管完工后再与原来的管道对接。2.顶管施工（1）工作井施工完毕后，立即安装顶管设备，计划安装时间为2天，拟每天顶进8米，中间设备掉头安装为3天时间，顶管贯通后管道内清理和补管缝，以及设备拆场和扫尾要3天时间，预计顶管全部完成时间为30天。（2）顶管设备为两套，留一套作为备用，作业班组2个，每个班组5人，24小时不停作业。（3）顶管的工期保证措施：设备和施工人员充足，均留有备用；材料设专人管理；施工安全有专人检查和监督；文明卫生有专门人员随时进行施工场地内外清扫。第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页（4）具体的顶管施工方案附后。顶管施工方案一.编写依据本施工方案编写依据如下：1、现有的地质情况；2、现行国家有关施工验收规范、规程；3、管材生产厂家提供的管材技术资料及指导性施工案；4、长沙市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件。二.工程简介本工程为长沙市解放西路高...
