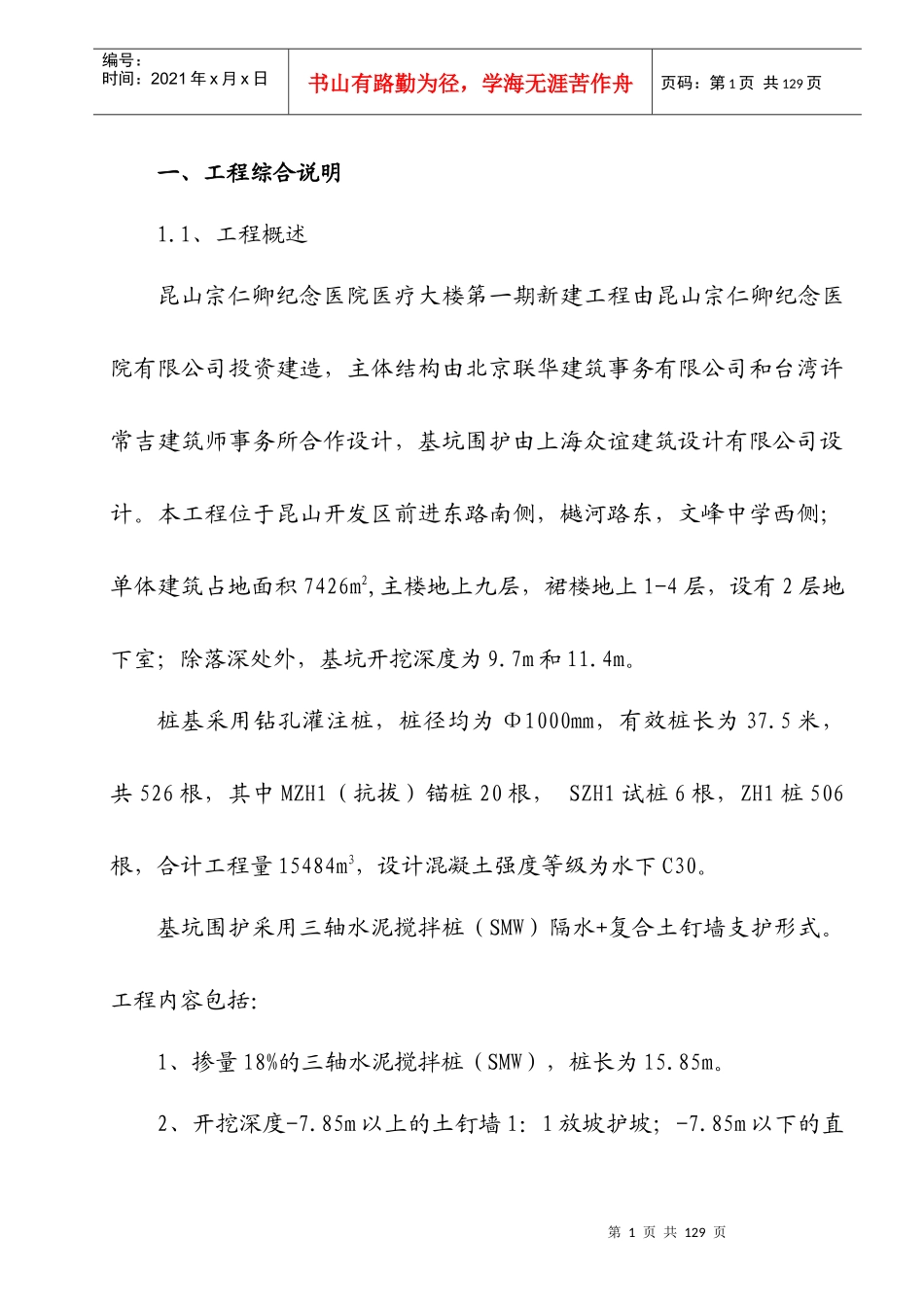

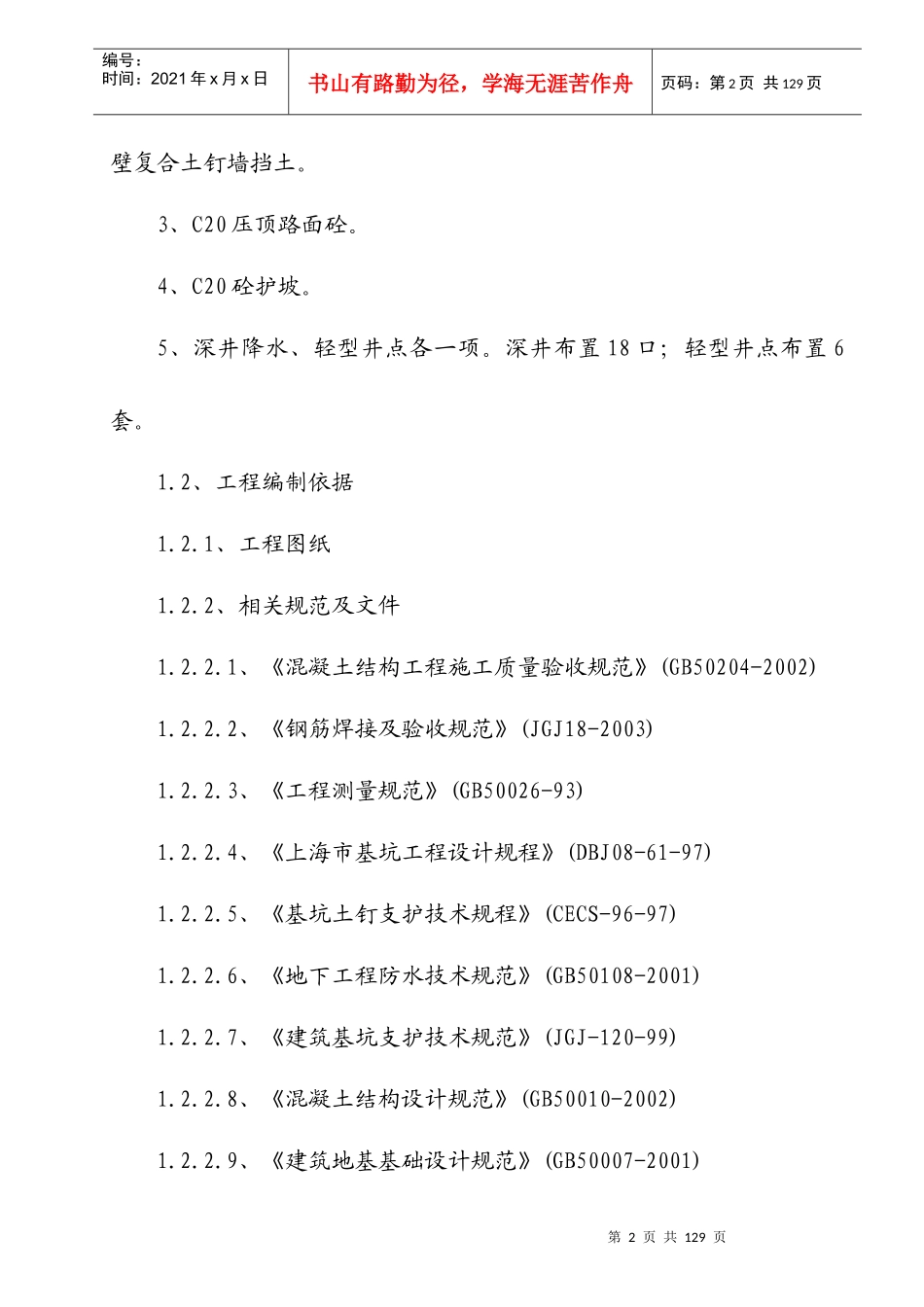

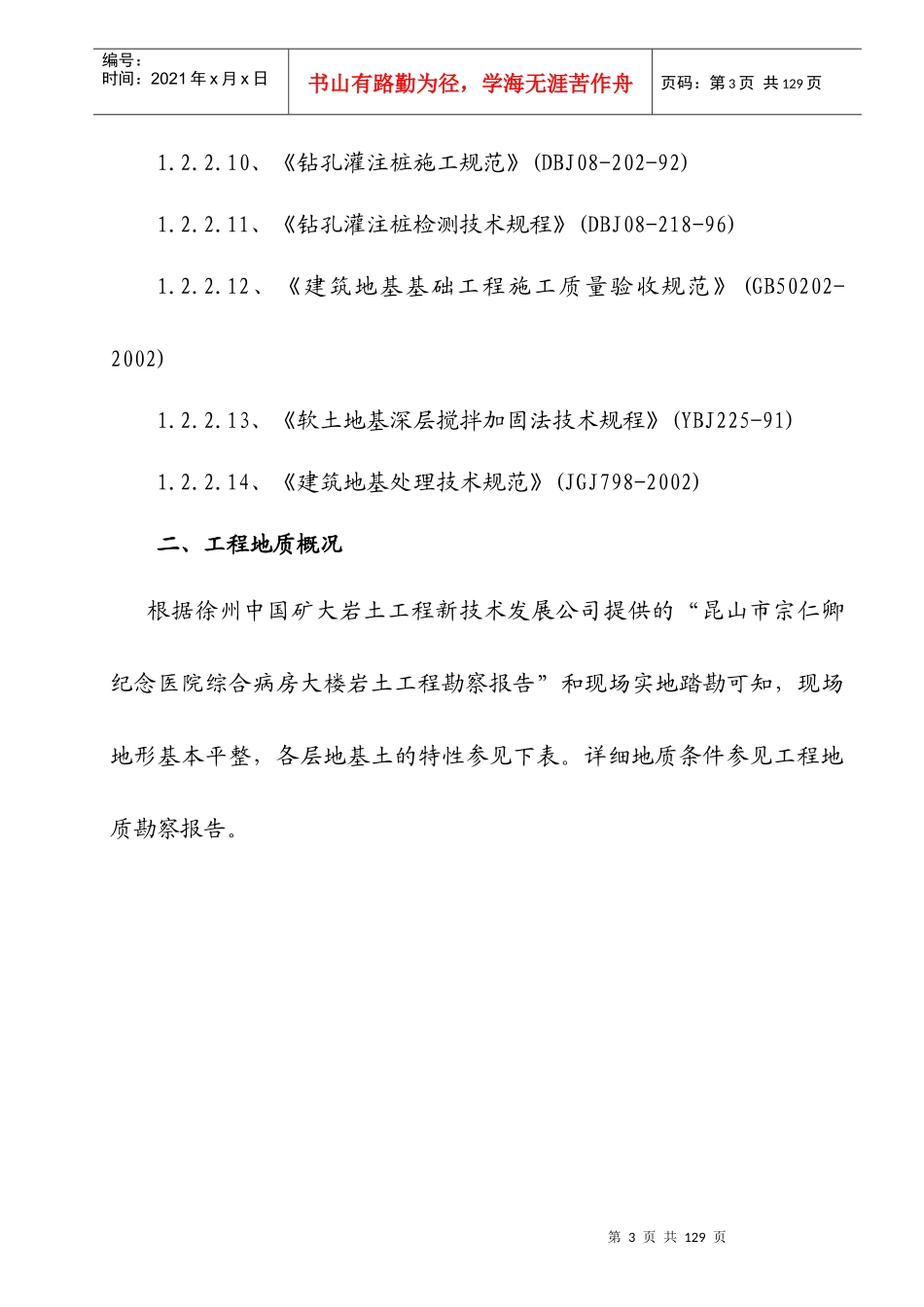

第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共129页一、工程综合说明1.1、工程概述昆山宗仁卿纪念医院医疗大楼第一期新建工程由昆山宗仁卿纪念医院有限公司投资建造，主体结构由北京联华建筑事务有限公司和台湾许常吉建筑师事务所合作设计，基坑围护由上海众谊建筑设计有限公司设计。本工程位于昆山开发区前进东路南侧，樾河路东，文峰中学西侧；单体建筑占地面积7426m2,主楼地上九层，裙楼地上1-4层，设有2层地下室；除落深处外，基坑开挖深度为9.7m和11.4m。桩基采用钻孔灌注桩，桩径均为Φ1000mm，有效桩长为37.5米，共526根，其中MZH1（抗拔）锚桩20根，SZH1试桩6根，ZH1桩506根，合计工程量15484m3，设计混凝土强度等级为水下C30。基坑围护采用三轴水泥搅拌桩（SMW）隔水+复合土钉墙支护形式。工程内容包括：1、掺量18%的三轴水泥搅拌桩（SMW），桩长为15.85m。2、开挖深度-7.85m以上的土钉墙1：1放坡护坡；-7.85m以下的直第2页共129页第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共129页壁复合土钉墙挡土。3、C20压顶路面砼。4、C20砼护坡。5、深井降水、轻型井点各一项。深井布置18口；轻型井点布置6套。1.2、工程编制依据1.2.1、工程图纸1.2.2、相关规范及文件1.2.2.1、《混凝土结构工程施工质量验收规范》(GB50204-2002)1.2.2.2、《钢筋焊接及验收规范》(JGJ18-2003)1.2.2.3、《工程测量规范》(GB50026-93)1.2.2.4、《上海市基坑工程设计规程》(DBJ08-61-97)1.2.2.5、《基坑土钉支护技术规程》(CECS-96-97)1.2.2.6、《地下工程防水技术规范》(GB50108-2001)1.2.2.7、《建筑基坑支护技术规范》(JGJ-120-99)1.2.2.8、《混凝土结构设计规范》(GB50010-2002)1.2.2.9、《建筑地基基础设计规范》(GB50007-2001)第3页共129页第2页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共129页1.2.2.10、《钻孔灌注桩施工规范》(DBJ08-202-92)1.2.2.11、《钻孔灌注桩检测技术规程》(DBJ08-218-96)1.2.2.12、《建筑地基基础工程施工质量验收规范》(GB50202-2002)1.2.2.13、《软土地基深层搅拌加固法技术规程》(YBJ225-91)1.2.2.14、《建筑地基处理技术规范》(JGJ798-2002)二、工程地质概况根据徐州中国矿大岩土工程新技术发展公司提供的“昆山市宗仁卿纪念医院综合病房大楼岩土工程勘察报告”和现场实地踏勘可知，现场地形基本平整，各层地基土的特性参见下表。详细地质条件参见工程地质勘察报告。第4页共129页第3页共129页前期准备障碍物处理基坑围护试成孔水、电安装试、锚桩工程桩编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共129页三、施工部署主要分项工程流程安排3.1、总体施工顺序第5页共129页第4页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共129页3.2、施工准备场地平整、施工道路浇捣→铺设水电管线→砌筑泥浆池→设备进场组装→临时设施准备四、施工准备及施工总平面布置4.1、施工准备4.1.1、施工测量4.1.1.1、测量准备工作4.1.1.1.1、测量放样依据4.1.1.1.1.1、业主提供的城建坐标及水准点；4.1.1.1.1.2、设计院提供的施工图；4.1.1.1.1.3、国家有关工程质量检验评定标准及有关规范；4.1.1.1.1.4、有关工程测量的规范和标准。4.1.1.1.2、测量人员组织测量放样控制是贯穿工程施工全过程的十分关键的工作，为此成立专门测量放样小组，由具有理论和实际施工经验的工程师负责，控制测量根据工程特点由专职测量人员实施。人员配备：测量工程师：1人；测量技工：1人第6页共129页第5页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共129页4.1.1.1.3、测量器具配备表：名称、型号数量名称、型号数量经纬仪“苏光J2-2”2台钢卷尺50m5把水准仪“DS3”2台花杆2把4.1.1.2、施工测量的内容和要求4.1.1.2.1、检查、复核测量标志查对复核建设单位所交付的中线位置、水准基点等标志和有关测量资料，如有标志不足，不妥、位置移动或精度与要求不符，均须进行补测、加固，并将校测结果通知建设单位...
