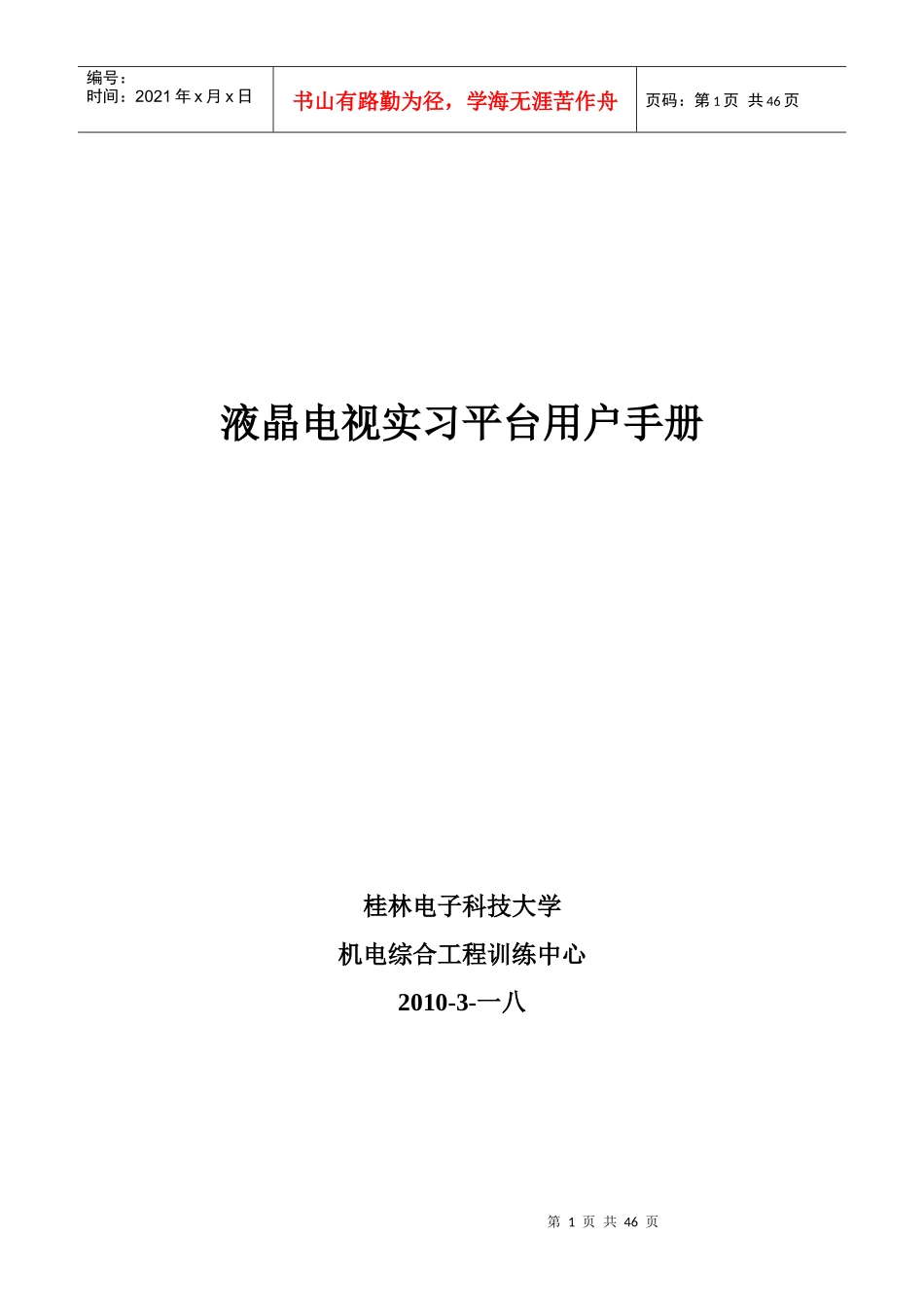

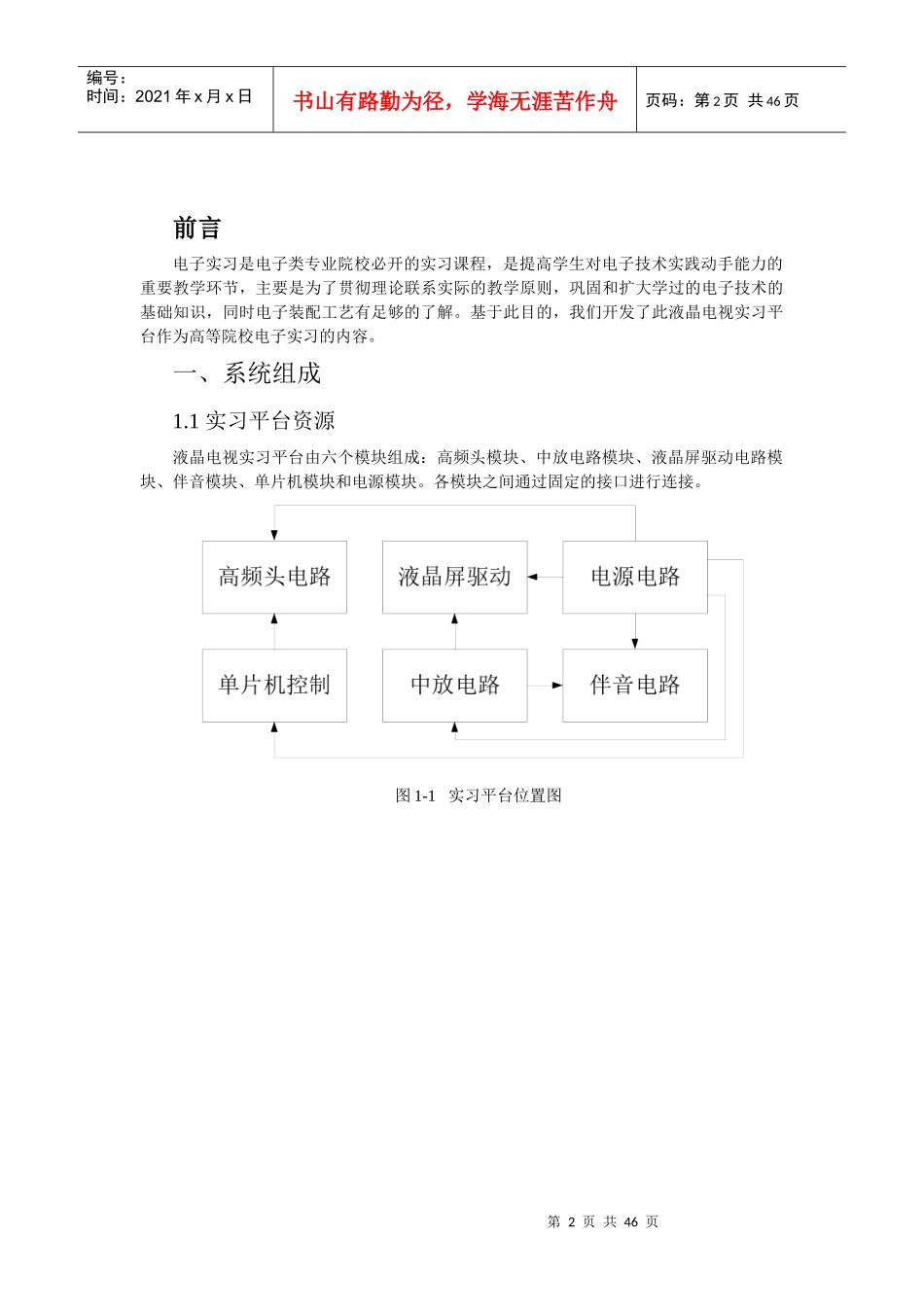

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页液晶电视实习平台用户手册桂林电子科技大学机电综合工程训练中心2010-3-一八第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页前言电子实习是电子类专业院校必开的实习课程，是提高学生对电子技术实践动手能力的重要教学环节，主要是为了贯彻理论联系实际的教学原则，巩固和扩大学过的电子技术的基础知识，同时电子装配工艺有足够的了解。基于此目的，我们开发了此液晶电视实习平台作为高等院校电子实习的内容。一、系统组成1.1实习平台资源液晶电视实习平台由六个模块组成：高频头模块、中放电路模块、液晶屏驱动电路模块、伴音模块、单片机模块和电源模块。各模块之间通过固定的接口进行连接。图1-1实习平台位置图第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页图1-2实习平台硬件图1.1.1高频头模块1.1.1.1硬件组成此电路主要由高频头、自动调节电路和自动/手动装换等电路构成。如图1-2所示。图1-2高频头和自动调节电路组成1.1.1.2接口定义对外接口主要通过IDC16接插件进行连接，各引脚定义如图1-3：图1-3对外接口定义其中1脚：手动/自动对比度公共输出端，接液晶屏的驱动电路的对比度调节端2脚：对比度自动调节，接51单片机的P3.2输出引脚，PWM调节3脚：+5V模块电源4脚：手动/自动亮度公共输出端，接液晶屏的驱动电路的亮度调节端第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页5脚：亮度自动调节，接51单片机的P3.1输出引脚，PWM调节6脚：VH波段电压的自动调整输出，与8脚配合使用，当VH为1，VL为0时，处于VH段接收。7脚：+33V调台电压8脚：VL波段电压的自动调整输出，与6脚配合使用，当VH为0，VL为1时，处于VL段接收。9脚：自动调台，接51单片机的P3.3输出引脚，PWM调节10脚：电视信号输出端，送往送放电路11脚：中放电路工作电路+12V12脚：+5V模块电源，同3脚一三脚：音量自动调节输出，接51单片机的P3.0输出引脚，PWM调节14脚：接来自中放电路的AGC控制电压一五脚：音量调节输出，接伴音电路的音量控制输出端16脚：来自中放电路的控制电压，控制高频头的电压1.1.2中放电路模块1.1.2.1硬件组成此电路主要由预中放、声表面滤波器、图像中放和视频跟随输出等电路组成，如图1-4所示。图1-4中放电路模块1.1.2.2接口定义图1-5中放电路模块接口其中：1脚：电视信号输出2脚：+12V的模块电压3脚：视频信号输出4脚：来自高频头及自动调节模块的中频信号5脚：同步信号的正脉冲，输出到单片机的P2.76脚：中放电路输出的AGC控制电压，控制高频头的信号7脚：同步信号的负脉冲，输出到单片机的P2.6第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页8脚：输出到高频头的控制端9脚：AFT电压输出端，经单片机检测后确定电视机搜台的最佳状态10脚：接地1.1.3液晶屏驱动电路模块1.1.3.1硬件组成此电路由色度亮度解码电路、。。。。。。电路组成，如图1-6。图1-6液晶屏驱动电路模块1.1.3.2接口定义图1-7液晶驱动模块接口J601：亮度调节电位器接口J602：对比度调节电位器接口J603：液晶屏驱动电路的视频信号输入和工作电压+12V1.1.4伴音电路模块1.1.4.1硬件组成此电路由鉴频电路、电压放大电路和功率放大电路等组成，如图1-8。图1-8伴音电路模块电路1.1.4.2接口定义第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页图1-9伴音模块电路接口1、2脚：接地3、4脚：音量自动控制输入端5、6脚：电视信号输入端7、8脚：电视声音信号输出到扬声器9、10脚：+24V模块工作电压1.1.5单片机控制电路模块1.1.5.1硬件组成此电路主要由单片机、1602液晶屏、A/D转换器ADC0832、红外接收头、I2C存储器24C08等电路组成，如图1-10.图1-10单片机控制电路模块1.1.5.2接口定义图1-11单片机控制电路模块接口其中：1脚：检测正脉冲的同步信号2脚：+5V模块工作电压3脚：检测正脉冲的同...
