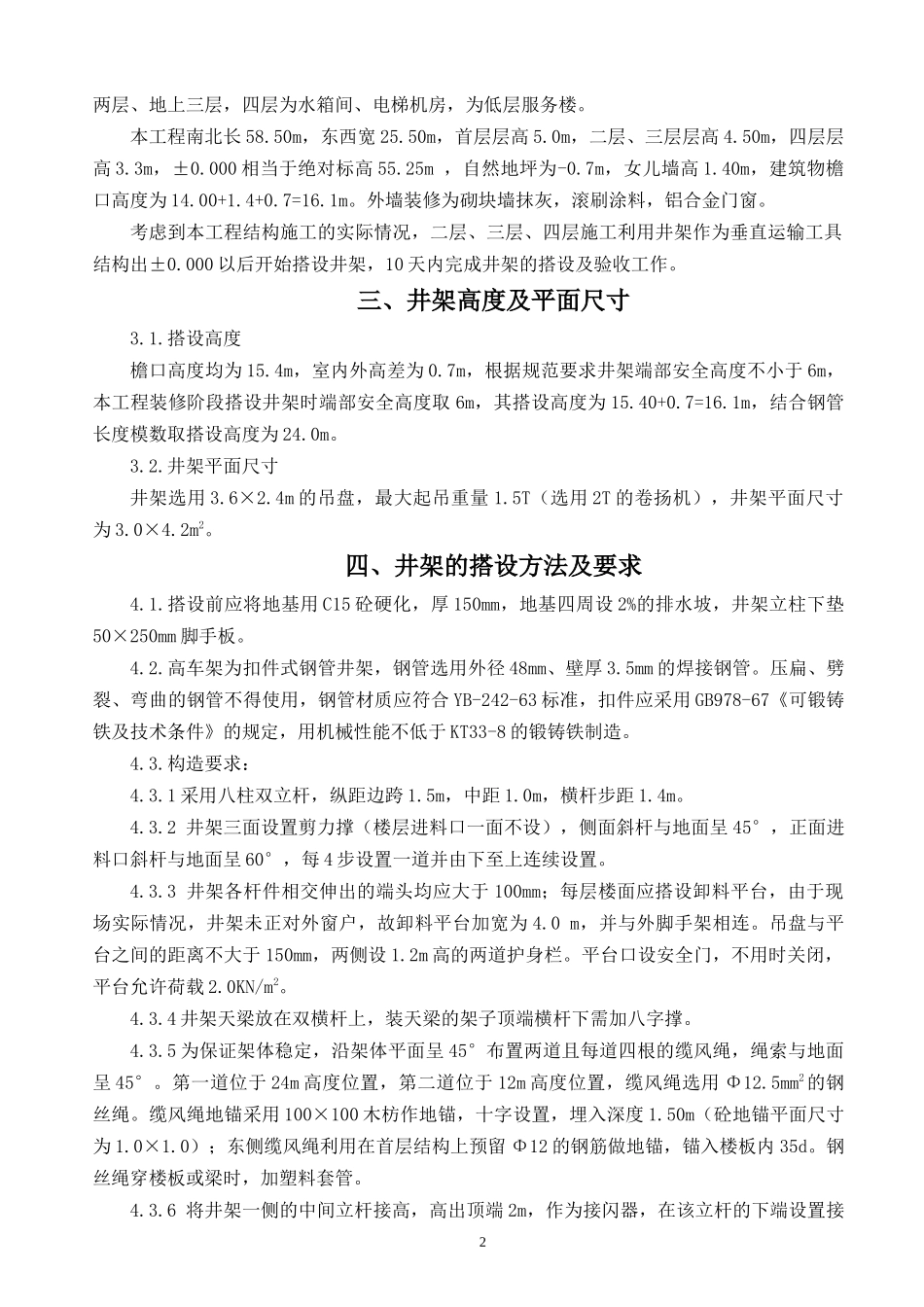

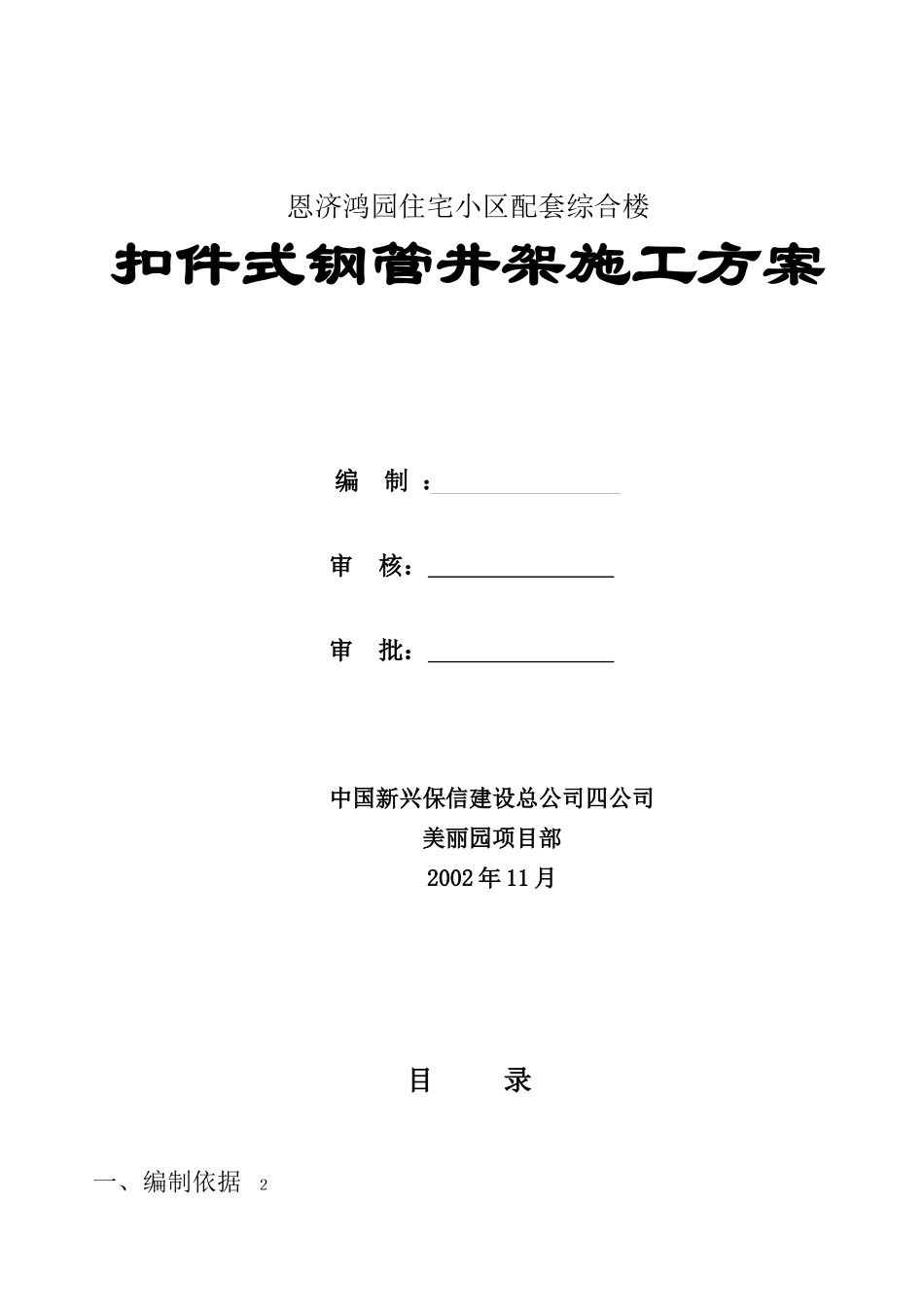

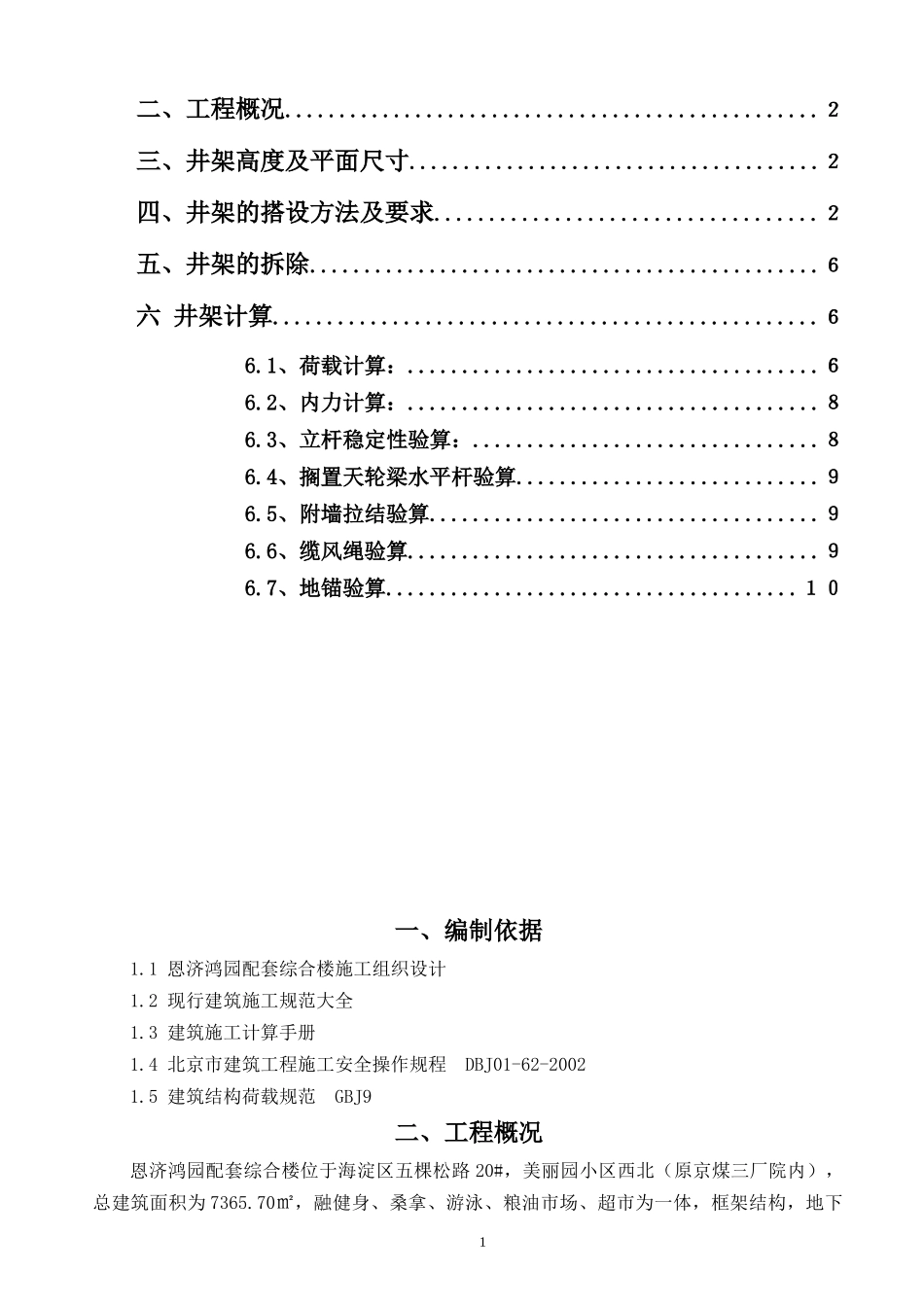

恩济鸿园住宅小区配套综合楼扣件式钢管井架施工方案编制：审核：审批：中国新兴保信建设总公司四公司美丽园项目部2002年11月目录一、编制依据２二、工程概况.................................................２三、井架高度及平面尺寸......................................２四、井架的搭设方法及要求...................................２五、井架的拆除...............................................６六井架计算..................................................６6.1、荷载计算：......................................６6.2、内力计算：......................................８6.3、立杆稳定性验算：................................８6.4、搁置天轮梁水平杆验算............................９6.5、附墙拉结验算....................................９6.6、缆风绳验算......................................９6.7、地锚验算......................................１０一、编制依据1.1恩济鸿园配套综合楼施工组织设计1.2现行建筑施工规范大全1.3建筑施工计算手册1.4北京市建筑工程施工安全操作规程DBJ01-62-20021.5建筑结构荷载规范GBJ9二、工程概况恩济鸿园配套综合楼位于海淀区五棵松路20#，美丽园小区西北（原京煤三厂院内），总建筑面积为7365.70㎡，融健身、桑拿、游泳、粮油市场、超市为一体，框架结构，地下1两层、地上三层，四层为水箱间、电梯机房，为低层服务楼。本工程南北长58.50m，东西宽25.50m，首层层高5.0m，二层、三层层高4.50m，四层层高3.3m，±0.000相当于绝对标高55.25m，自然地坪为-0.7m，女儿墙高1.40m，建筑物檐口高度为14.00+1.4+0.7=16.1m。外墙装修为砌块墙抹灰，滚刷涂料，铝合金门窗。考虑到本工程结构施工的实际情况，二层、三层、四层施工利用井架作为垂直运输工具结构出±0.000以后开始搭设井架，10天内完成井架的搭设及验收工作。三、井架高度及平面尺寸3.1.搭设高度檐口高度均为15.4m，室内外高差为0.7m，根据规范要求井架端部安全高度不小于6m，本工程装修阶段搭设井架时端部安全高度取6m，其搭设高度为15.40+0.7=16.1m，结合钢管长度模数取搭设高度为24.0m。3.2.井架平面尺寸井架选用3.6×2.4m的吊盘，最大起吊重量1.5T（选用2T的卷扬机），井架平面尺寸为3.0×4.2m2。四、井架的搭设方法及要求4.1.搭设前应将地基用C15砼硬化，厚150mm，地基四周设2%的排水坡，井架立柱下垫50×250mm脚手板。4.2.高车架为扣件式钢管井架，钢管选用外径48mm、壁厚3.5mm的焊接钢管。压扁、劈裂、弯曲的钢管不得使用，钢管材质应符合YB-242-63标准，扣件应采用GB978-67《可锻铸铁及技术条件》的规定，用机械性能不低于KT33-8的锻铸铁制造。4.3.构造要求：4.3.1采用八柱双立杆，纵距边跨1.5m，中距1.0m，横杆步距1.4m。4.3.2井架三面设置剪力撑（楼层进料口一面不设），侧面斜杆与地面呈45°，正面进料口斜杆与地面呈60°，每4步设置一道并由下至上连续设置。4.3.3井架各杆件相交伸出的端头均应大于100mm；每层楼面应搭设卸料平台，由于现场实际情况，井架未正对外窗户，故卸料平台加宽为4.0m，并与外脚手架相连。吊盘与平台之间的距离不大于150mm，两侧设1.2m高的两道护身栏。平台口设安全门，不用时关闭，平台允许荷载2.0KN/m2。4.3.4井架天梁放在双横杆上，装天梁的架子顶端横杆下需加八字撑。4.3.5为保证架体稳定，沿架体平面呈45°布置两道且每道四根的缆风绳，绳索与地面呈45°。第一道位于24m高度位置，第二道位于12m高度位置，缆风绳选用Φ12.5mm2的钢丝绳。缆风绳地锚采用100×100木枋作地锚，十字设置，埋入深度1.50m（砼地锚平面尺寸为1.0×1.0）；东侧缆风绳利用在首层结构上预留Φ12的钢筋做地锚，锚入楼板内35d。钢丝绳穿楼板或梁时，加塑料套管。4.3.6将井架一侧的中间立杆接高，高出顶端2m，作为接闪器，在该立杆的下端设置接2地线于接地极相连，同时应将卷扬机的金属外壳可靠接地，接地电阻不大于10Ω。4.3.7立杆垂直度偏差不超过井字架高度的1/1000，即24mm，立杆采用对接接头，相互错开一步。4.3.8井架每层设置与主体...
