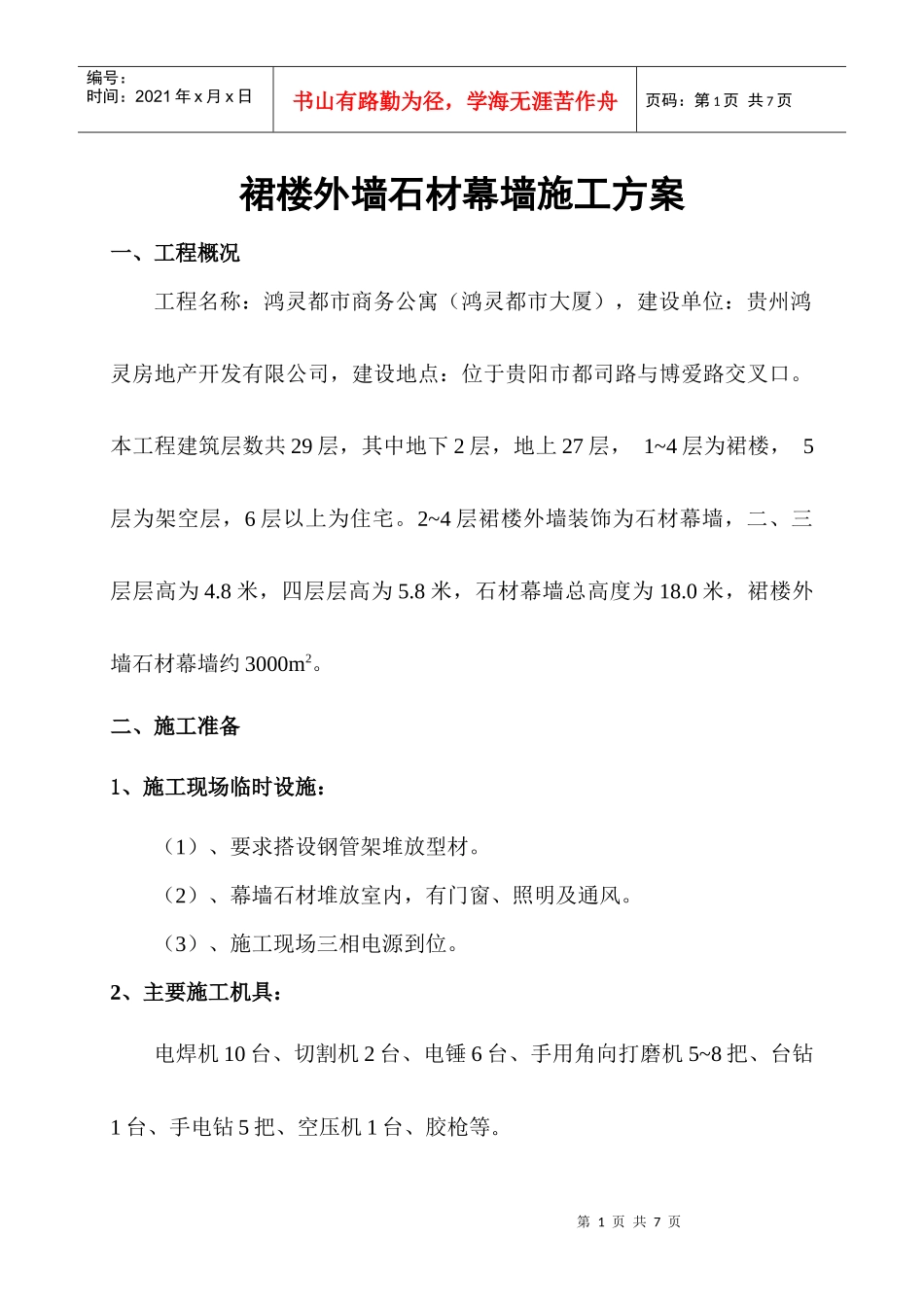

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页裙楼外墙石材幕墙施工方案一、工程概况工程名称：鸿灵都市商务公寓（鸿灵都市大厦），建设单位：贵州鸿灵房地产开发有限公司，建设地点：位于贵阳市都司路与博爱路交叉口。本工程建筑层数共29层，其中地下2层，地上27层，1~4层为裙楼，5层为架空层，6层以上为住宅。2~4层裙楼外墙装饰为石材幕墙，二、三层层高为4.8米，四层层高为5.8米，石材幕墙总高度为18.0米，裙楼外墙石材幕墙约3000m2。二、施工准备1、施工现场临时设施：（1）、要求搭设钢管架堆放型材。（2）、幕墙石材堆放室内，有门窗、照明及通风。（3）、施工现场三相电源到位。2、主要施工机具：电焊机10台、切割机2台、电锤6台、手用角向打磨机5~8把、台钻1台、手电钻5把、空压机1台、胶枪等。第2页共7页第1页共7页测量放线后置预埋打孔安装后置预埋件后置预埋件位置尺寸检查绘制工程放样图金属骨架加工钢结构焊缝清理、防锈石材表面防护石材饰面板加工防火保温棉金属骨架安装石材饰面板安装灌注嵌缝硅胶幕墙表面清洗工程验收隐蔽工程验收安装质量检查安装质量检查质量检查编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页三、施工方案及施工方法：（一）施工工艺流程如图：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页施工工艺流程图（二）幕墙安装过程的产品保护：1、幕墙施工前应制定对构件、附件、板材等的保护措施，确保产品不发生碰撞、电焊溅伤、污染等到现象。2、对已安装好的部位采取保护措施，以防其他施工造成对已安装部位的损坏。3、幕墙构件，特别是单元板在安装过程中，不得用金属物敲击或用金属杆件强行撬抬安装就位，避免构件损坏造成渗漏。（三）幕墙构件在贮运中的保护：1、石材幕墙工程所用材料的品种、规格、性能和等级，应符合设计要求及国家现场产品标准和工程技术规范，及有产品合格证书、性能检测报告、材料进场验收记录和复检报告。2、石材应按品种、规格堆放，用垫木垫好底部，其底部垫高不小于50mm。3、石材搬运时，应轻拿轻放，严禁摔、扔、碰撞，运输中应有避免相互碰撞的固定措施。吊装时，不得碰撞，防止损坏。（四）石材幕墙工程安装施工要求：1、石材幕墙安装前，应先熟悉工程图纸，看懂材料计划清单，按照施工工序安排好下料等项准备工作及严格按施工图施工。2、在测量放线时，要严格控制其精确度，并每天定时校核幕墙立柱第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页位置和石材幕墙垂直度，发现偏差及进调整，不使偏差积累。3、连接伯必须作防锈处理，角码及挂件连接应有调节构造。连接件与挂件之间位置偏差采用焊接时，焊缝长度应符合设计要求。4、根据分格轴线的定位位置，按设计出具的方案将所有偏移不到位的预埋件调整至规范规定的允许偏差范围之内。5、石材幕墙与主体结构连接的各种预埋件、连接件、紧固件、挂件必须安装牢固，其数量、规格、位置、连接方法和防腐处理必须符合设计要求。焊接连接必须符合设计要求。6、石材幕墙的造型，立面分格、颜色、光泽、花纹和图案应符合设计要求，石材幕墙的防雷装置必须与立体结构防雷装置可靠连接。7、石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准的规定。石材幕墙墙面应无渗漏。8、石材幕墙表面应平整、洁净、无污染、缺损和裂痕，颜色与花纹应协调一致，无明显色差，无明显修痕。其压条应平直、洁净、接口严密，安装牢固。石材接缝应横平竖直、宽窄均匀、板边合缝顺直。9、石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直，使用的密封胶应采用适用于石材性能的专用耐候硅酮密封胶。10、钢销式安装石材时，钢销孔深宜为22~33mm，孔径为7mm或8mm，钢销直径宜为5mm或6mm，钢销长度宜为20~30mm。孔径内应保持光滑、洁净，钢销挂件不得触及石板孔和槽底、壁，其间隙应用专用胶嵌填。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无...
