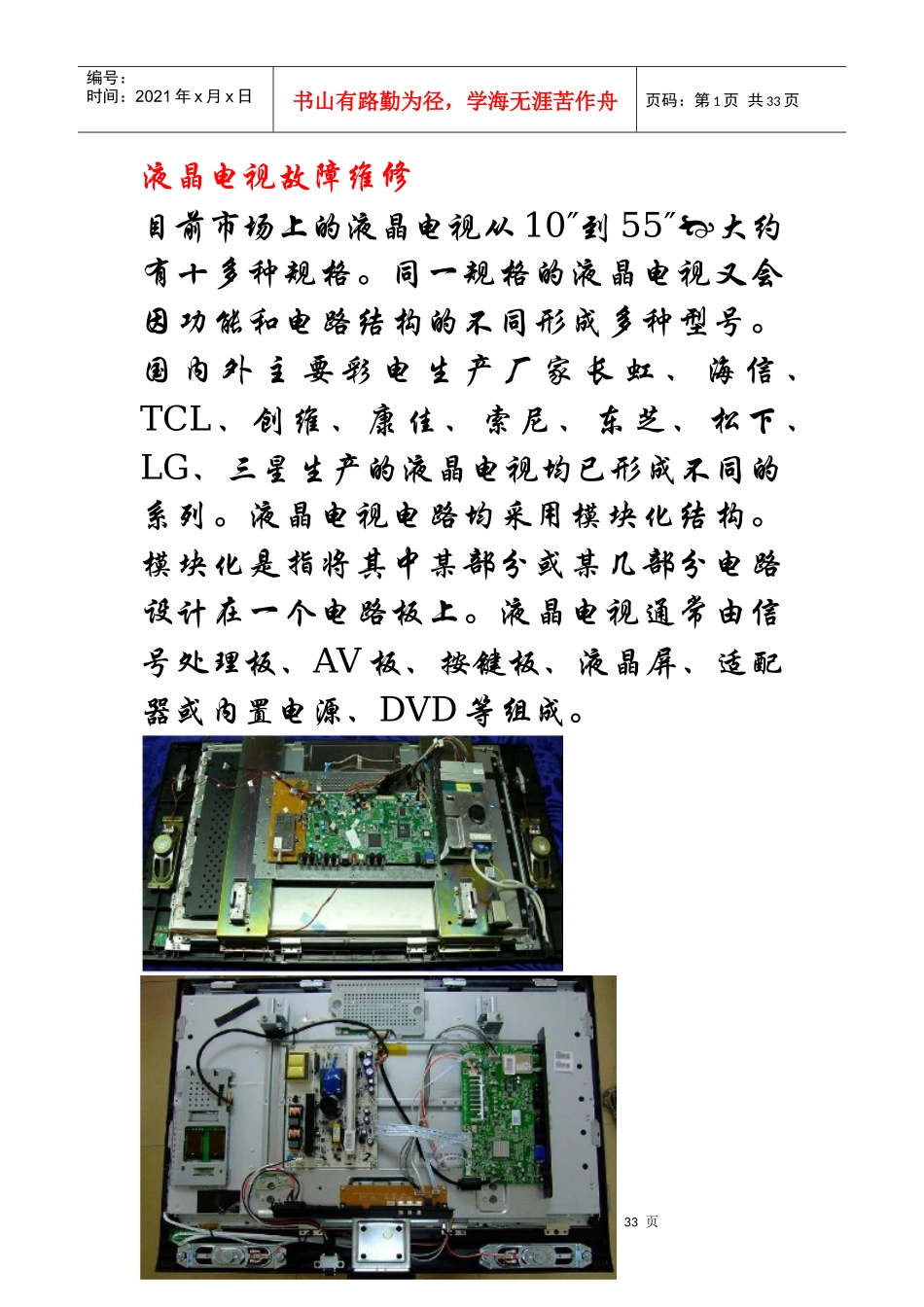

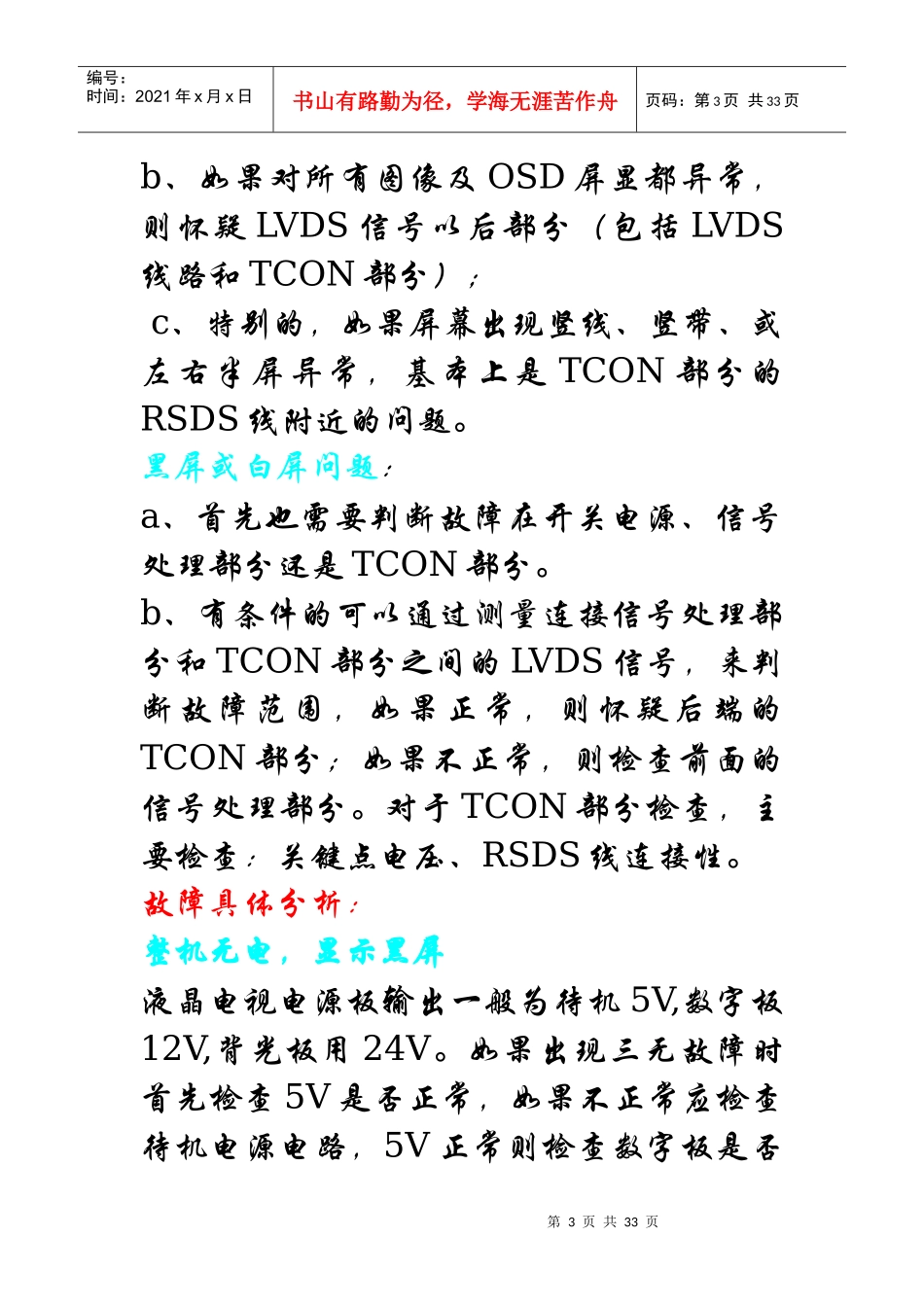

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页液晶电视故障维修目前市场上的液晶电视从10″到55″大约有十多种规格。同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。液晶电视电路均采用模块化结构。模块化是指将其中某部分或某几部分电路设计在一个电路板上。液晶电视通常由信号处理板、AV板、按键板、液晶屏、适配器或内置电源、DVD等组成。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页首先看看液晶电视内部板块连接图：故障排除方法：图像类故障，基本上可以这样判断：a、如果故障与信号源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页b、如果对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。黑屏或白屏问题：a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。故障具体分析：整机无电，显示黑屏液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。如果出现三无故障时首先检查5V是否正常，如果不正常应检查待机电源电路，5V正常则检查数字板是否第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页输出开机高电平，无高电平输出一般为数字板不良。数字板有开机电平而无24V12V可以判断为电源板故障。此时可以将电源拆下来单独修理。维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载，在开机脚和5V间加470-1K电阻模拟开机，有输出，故障出在驱动板或高压板。仍然没有24V12V电压输出，故障出在液晶电源，测量大电容的电压是否为390V（无PFC功率因数电路的为300V）来判断这部分电路是否有故障。PFC功率因数电路无故障，测量输出整流二极管有没有损坏、大功率场效应管是否击穿、更换其激励振荡集成块。断开保护电路看输出是否正常，判断是否保护电路问题。显示屏亮一下就不亮了，但是电源指示灯绿灯常亮这种问题叫“假黑屏”，一般是高压板异常造成的，是保护电路动作了，在这种情第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页况下，一般液晶屏上是有显示的，看的方法是"斜视"，主要借助万用表检修高压板。显示屏黑屏,无背光.电源灯绿灯常亮.斜视液晶屏有显示图像多属于高压板供电电路问题.重点检查12V/24V供电(保险丝F)和3V或5V的开关电压是否正常.若是因为MCU问题造成没有输出开关控制电压,可以直接提取3端稳压块的(AIC1084)3.3V代替.背光灯亮度调光电压BRT/PWM信号,修理高压板的思路(电源保险丝----开关控制管----电源管理IC----推挽发大管----电源开关管----DA转换电路(储能电感,整流管)---LC升压电路(升压变压器,升压电容)------耦合电容----灯管.有背光黑屏电源灯绿灯常亮开机后无显示，但从液晶电视机的后盖散热孔或拆开后盖可以看到背光灯亮着。背光灯亮表明逆变器板工作正常，重点检查LCD屏的控制板。第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页屏幕亮线,亮带或者是暗线这种问题，一般是液晶屏内部的故障（因为行列驱动电路和屏在一起），亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏.暗线一般是屏的本体有漏电，或者TAB柔性板连线开路.以上两种问题基本上就是给机器判了死刑了花屏从故障现象上看,问题是出在主板缓存与主芯片通信不良造成的.这是因为输入的信号...
