火炬留学人员创业园服务综合楼_水电施工组织设计(DOC17页)VIP免费

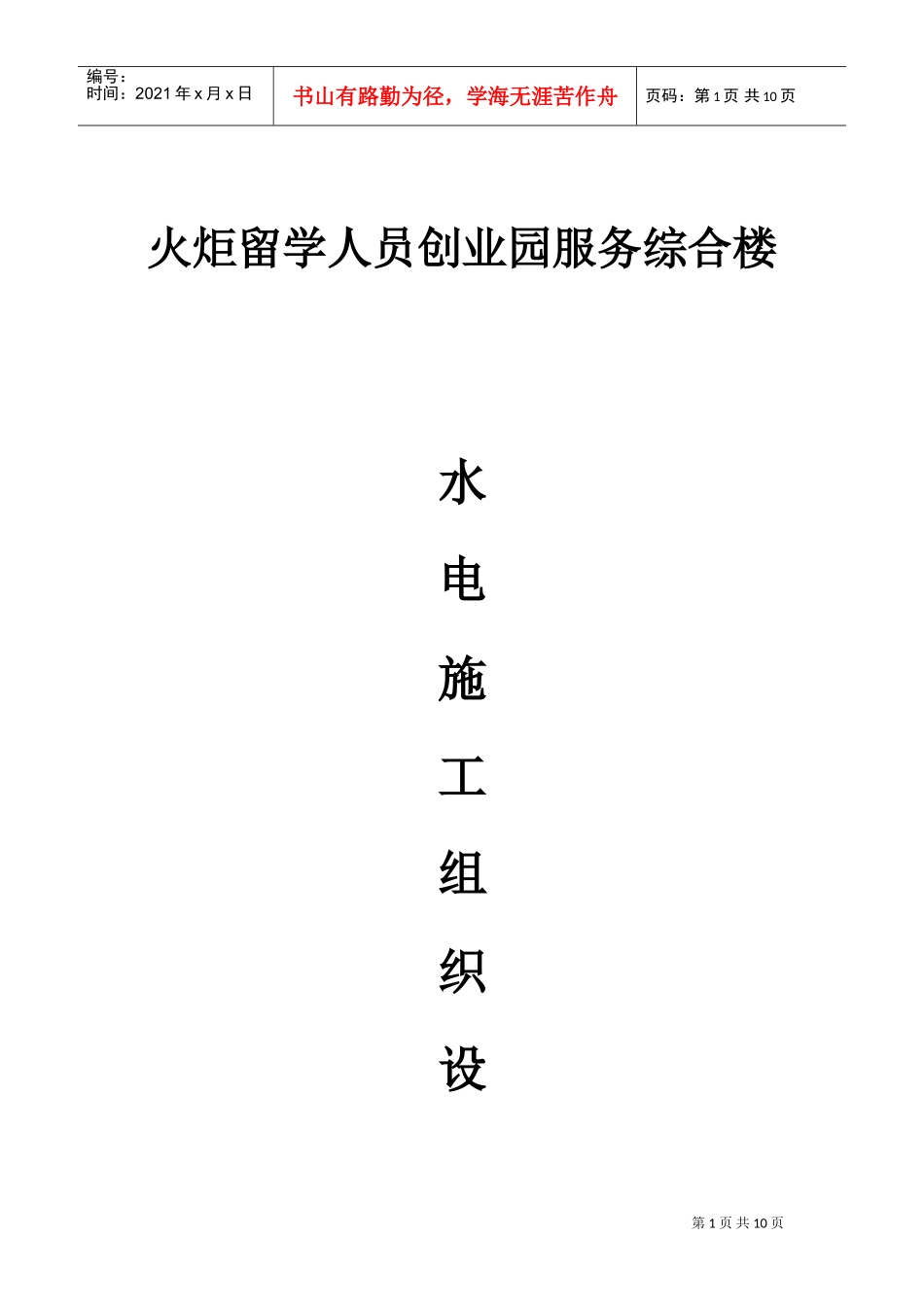

火炬留学人员创业园服务综合楼_水电施工组织设计(DOC17页)_第1页
1/10

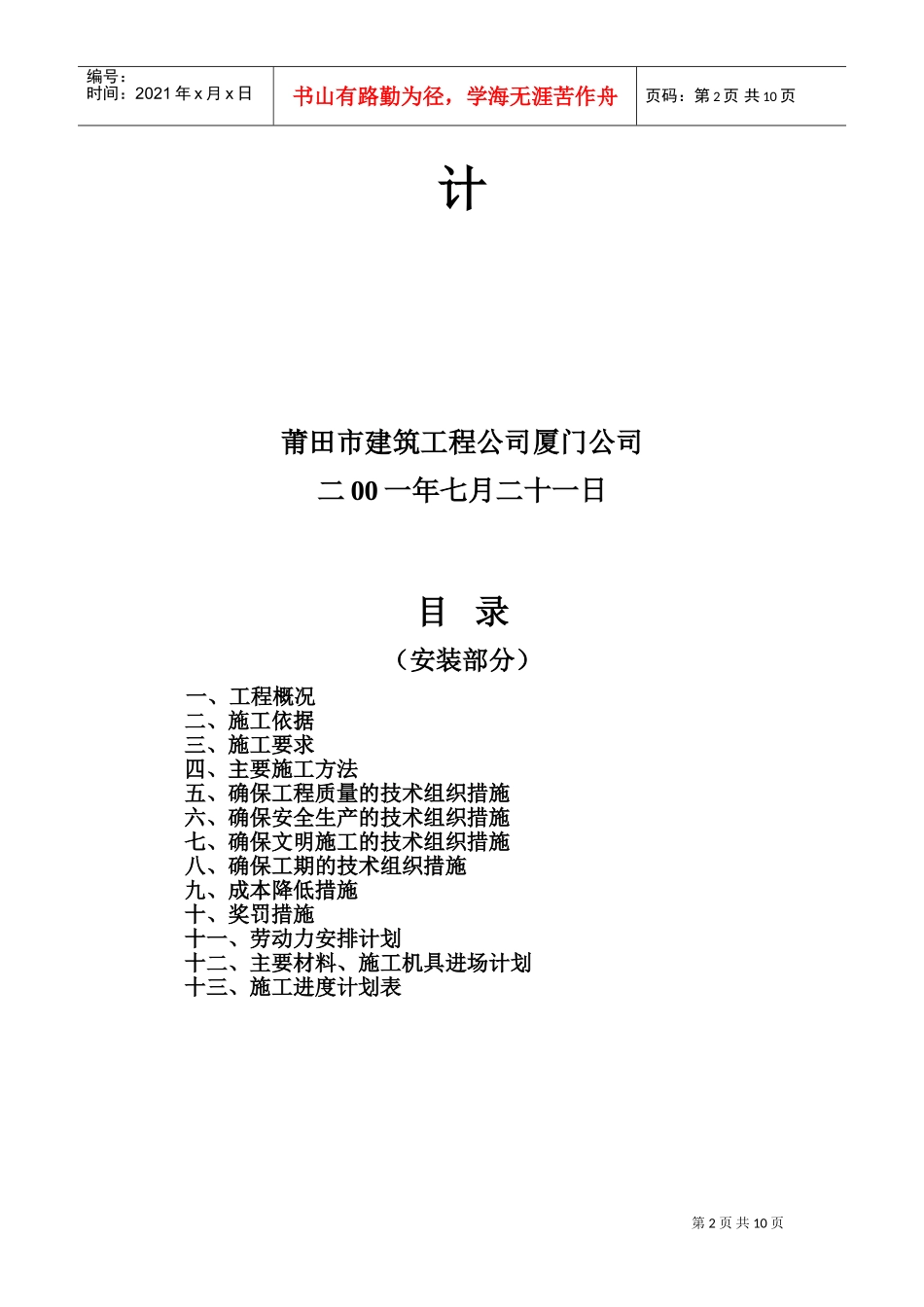

火炬留学人员创业园服务综合楼_水电施工组织设计(DOC17页)_第2页
2/10

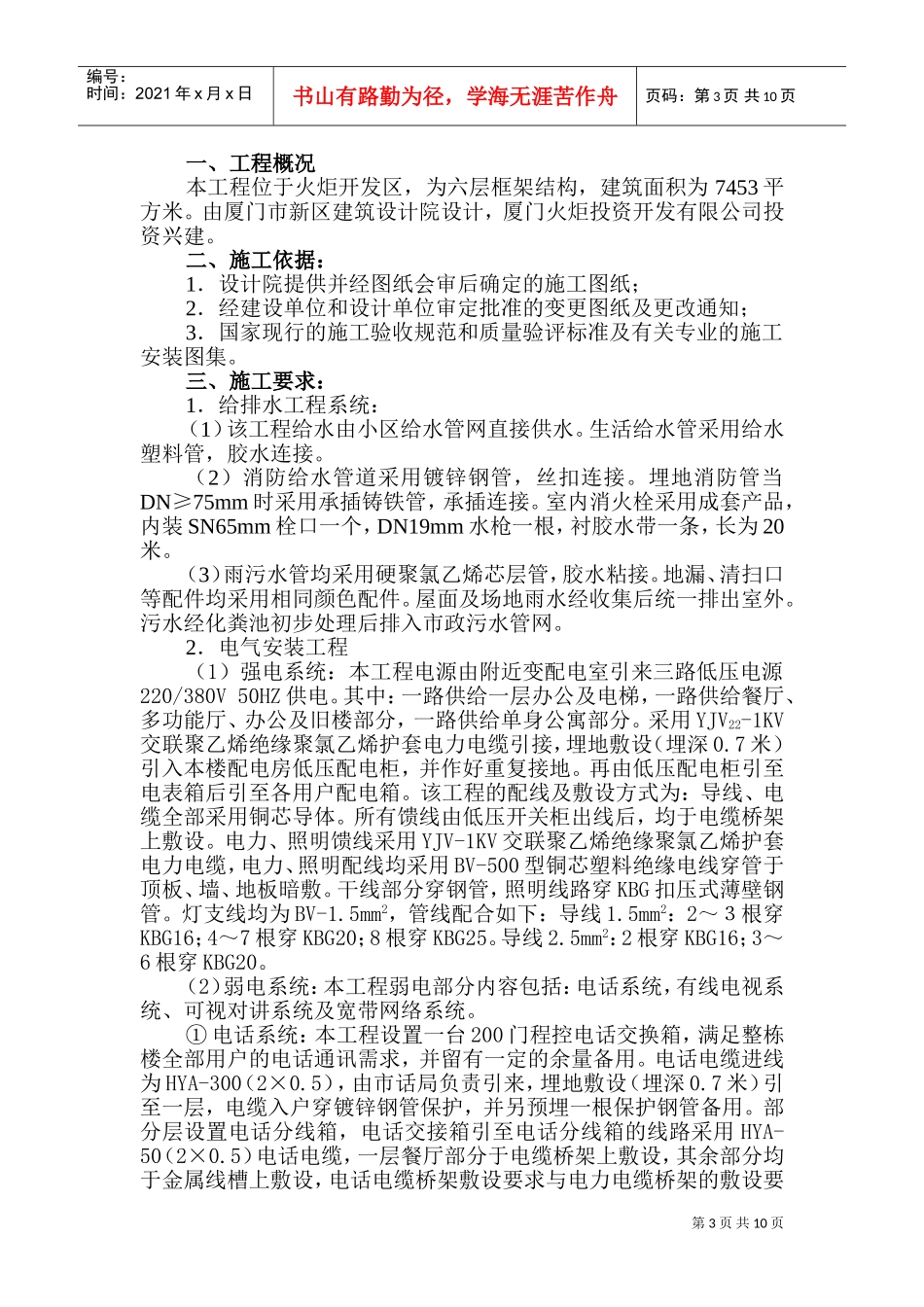

火炬留学人员创业园服务综合楼_水电施工组织设计(DOC17页)_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页火炬留学人员创业园服务综合楼水电施工组织设第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页计莆田市建筑工程公司厦门公司二00一年七月二十一日目录(安装部分)一、工程概况二、施工依据三、施工要求四、主要施工方法五、确保工程质量的技术组织措施六、确保安全生产的技术组织措施七、确保文明施工的技术组织措施八、确保工期的技术组织措施九、成本降低措施十、奖罚措施十一、劳动力安排计划十二、主要材料、施工机具进场计划十三、施工进度计划表第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页一、工程概况本工程位于火炬开发区,为六层框架结构,建筑面积为7453平方米。由厦门市新区建筑设计院设计,厦门火炬投资开发有限公司投资兴建。二、施工依据:1.设计院提供并经图纸会审后确定的施工图纸;2.经建设单位和设计单位审定批准的变更图纸及更改通知;3.国家现行的施工验收规范和质量验评标准及有关专业的施工安装图集。三、施工要求:1.给排水工程系统:(1)该工程给水由小区给水管网直接供水。生活给水管采用给水塑料管,胶水连接。(2)消防给水管道采用镀锌钢管,丝扣连接。埋地消防管当DN≥75mm时采用承插铸铁管,承插连接。室内消火栓采用成套产品,内装SN65mm栓口一个,DN19mm水枪一根,衬胶水带一条,长为20米。(3)雨污水管均采用硬聚氯乙烯芯层管,胶水粘接。地漏、清扫口等配件均采用相同颜色配件。屋面及场地雨水经收集后统一排出室外。污水经化粪池初步处理后排入市政污水管网。2.电气安装工程(1)强电系统:本工程电源由附近变配电室引来三路低压电源220/380V50HZ供电。其中:一路供给一层办公及电梯,一路供给餐厅、多功能厅、办公及旧楼部分,一路供给单身公寓部分。采用YJV22-1KV交联聚乙烯绝缘聚氯乙烯护套电力电缆引接,埋地敷设(埋深0.7米)引入本楼配电房低压配电柜,并作好重复接地。再由低压配电柜引至电表箱后引至各用户配电箱。该工程的配线及敷设方式为:导线、电缆全部采用铜芯导体。所有馈线由低压开关柜出线后,均于电缆桥架上敷设。电力、照明馈线采用YJV-1KV交联聚乙烯绝缘聚氯乙烯护套电力电缆,电力、照明配线均采用BV-500型铜芯塑料绝缘电线穿管于顶板、墙、地板暗敷。干线部分穿钢管,照明线路穿KBG扣压式薄壁钢管。灯支线均为BV-1.5mm2,管线配合如下:导线1.5mm2:2~3根穿KBG16;4~7根穿KBG20;8根穿KBG25。导线2.5mm2:2根穿KBG16;3~6根穿KBG20。(2)弱电系统:本工程弱电部分内容包括:电话系统,有线电视系统、可视对讲系统及宽带网络系统。①电话系统:本工程设置一台200门程控电话交换箱,满足整栋楼全部用户的电话通讯需求,并留有一定的余量备用。电话电缆进线为HYA-300(2×0.5),由市话局负责引来,埋地敷设(埋深0.7米)引至一层,电缆入户穿镀锌钢管保护,并另预埋一根保护钢管备用。部分层设置电话分线箱,电话交接箱引至电话分线箱的线路采用HYA-50(2×0.5)电话电缆,一层餐厅部分于电缆桥架上敷设,其余部分均于金属线槽上敷设,电话电缆桥架敷设要求与电力电缆桥架的敷设要第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页求相同。电话分线箱引至用户端的线路采用HBVV-(2×0.6)塑胶电话线在单身公寓走道部分于金属线槽上敷设,其余部分均穿KBG于墙、地板、顶板内暗敷。管线配合:1-4对穿KBG16,5对穿KBG20。②有线电视系统只预埋线管、线盒、分支器箱及放大器箱。在竖井内采用100×100金属线槽敷设(仅有线电视系统专用),其余采用钢管敷设。③可视对讲系统及宽带网络系统只预埋线管、线盒及线槽敷设。在单身公寓走道处采用金属线槽敷设,其余部分均穿扣压式薄壁钢管(KBG管)暗敷。(3)避雷接地装置:①接闪器:采用Φ12镀锌圆钢沿顶层屋面部分架设成避雷线,避雷线支起高度为0.15米,支点间距为1米,不同标高层次的避雷线应连接为一体,突出避雷线的金属构件应与避雷线连接为一体。②...
