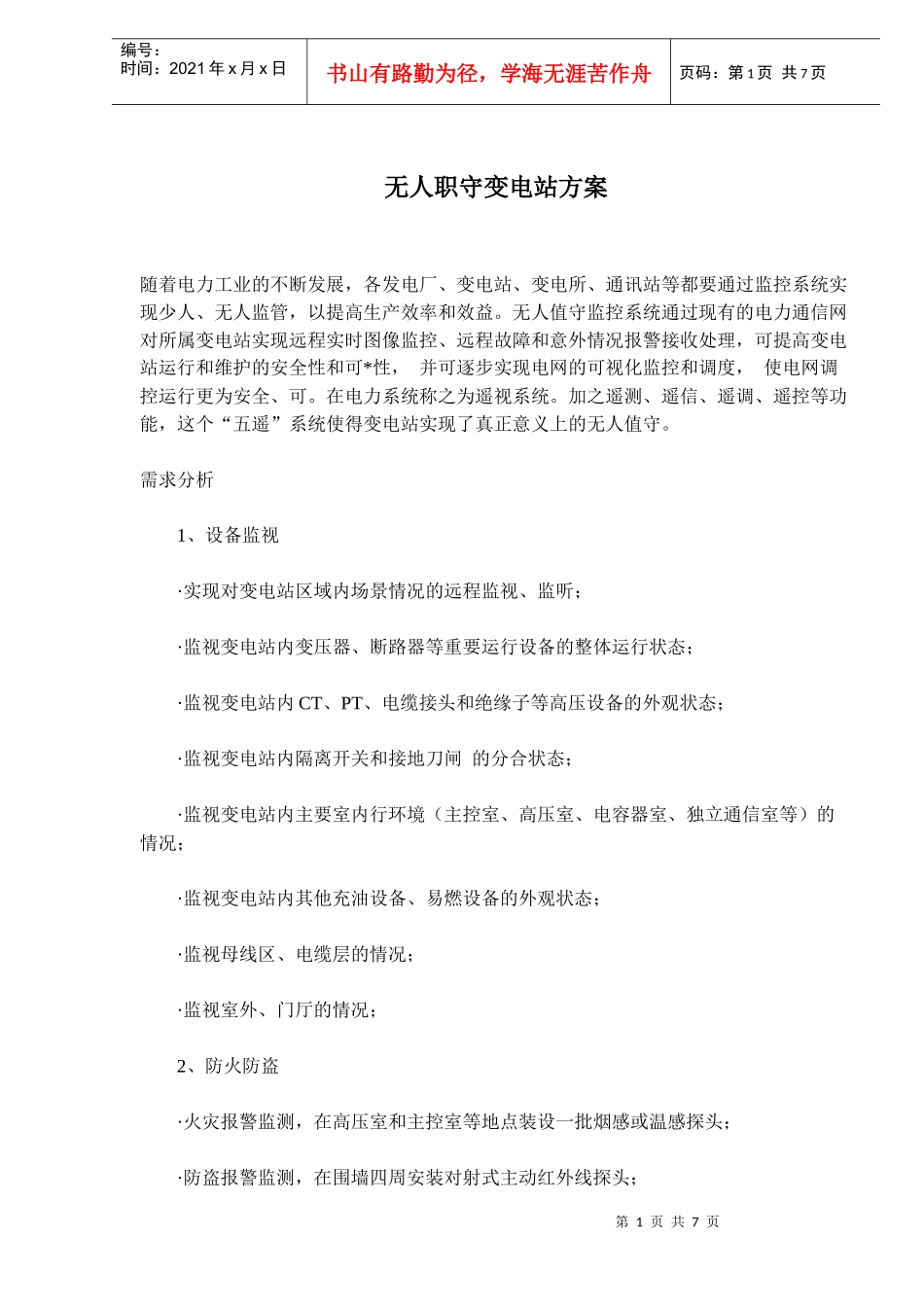

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页无人职守变电站方案随着电力工业的不断发展，各发电厂、变电站、变电所、通讯站等都要通过监控系统实现少人、无人监管，以提高生产效率和效益。无人值守监控系统通过现有的电力通信网对所属变电站实现远程实时图像监控、远程故障和意外情况报警接收处理，可提高变电站运行和维护的安全性和可*性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可。在电力系统称之为遥视系统。加之遥测、遥信、遥调、遥控等功能，这个“五遥”系统使得变电站实现了真正意义上的无人值守。需求分析1、设备监视·实现对变电站区域内场景情况的远程监视、监听；·监视变电站内变压器、断路器等重要运行设备的整体运行状态；·监视变电站内CT、PT、电缆接头和绝缘子等高压设备的外观状态；·监视变电站内隔离开关和接地刀闸的分合状态；·监视变电站内主要室内行环境（主控室、高压室、电容器室、独立通信室等）的情况；·监视变电站内其他充油设备、易燃设备的外观状态；·监视母线区、电缆层的情况；·监视室外、门厅的情况；2、防火防盗·火灾报警监测，在高压室和主控室等地点装设一批烟感或温感探头；·防盗报警监测，在围墙四周安装对射式主动红外线探头；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页·报警联动，一但发生报警，即联动切换现场视频画面，并记录下当时情况上传集控中心；3、其它设备的灵活接入·灯光控制：为使系统在晚间缺乏照明情况下仍能正常发挥作用，变电站的灯光应具有报警联动、定时开关或远方控制的功能；·和其它设备兼容联动：如报警系统、门禁系统等已经在变电站广泛应用，遥视监控系统要能和这些系统设备连接。这样报警系统、门禁系统的工作情况也能一目了然的反映到指控中心。系统设计原则本解决方案以满足实际应用为出发点，在视频传输方面尽量利用电力现有的通讯网络以求最大程度降低系统造价，充分体现了系统的先进性、智能性、高性价比原则。系统稳定性、可*性·所选硬件设备均选用先进、成熟、可*的产品，且具备良好运行业绩；·独有的断点续传功能，保证网络通畅；·系统自诊断功能，纯物理逻辑防死机；·抗强电干扰能力，可适应变电站中强电磁工作环境。系统先进性采用目前较先进的H.264硬件视频压缩技术和与之配套的完善软件，图像清晰，画面质量高，网络传输占用带宽小，实时性强，视频延时小于0.5S。软件模块化设计，使系统兼容性、升级、扩展、维护更容易。开放性整个系统是一个开放系统，兼容性强，能与现有电力MIS系统和其他监控系统（如变电站OA系统）互相兼容，提供完整的维护业务平台。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页灵活性·系统提供远程在线和非在线两种升级模式，方便快捷；·可调节图像质量与带宽占用，可以根据用户需求调节帧数、分辨率、图像质量，并具有字符迭加等功能；·多种图像浏览方式，包括单画面、四画面、九画面、十六画面、25画面、36画面，并自定义浏览方式；·系统支持IE浏览、动态IP解析、视频代理转发功能，使用方便灵活；·支持电子地图双屏显示功能，视频和电子地图同时显示，便于集控中心操作。免维护性模块化、层次化的软件设计大大减小系统的维护量。可扩容性网络适应能力强，DDN、ISDN、PSTN、E1、VPN、xDSL等等网络连接均可适用，可根据需要方便地进行网络逐级汇接，增减各类站级前端设备等。四、系统构成1、变电站前端1.1视频获取及·在主变室、主控室、高压室、电容器室、各级屋外配电装置等重要设备通常采用全方位云台，对重要仪器仪表的监控要采用三可变镜头或一体化摄像机，以便于监视图像的特写放大。·在变电站室外门厅可配置定向及定焦的图像监视设备。·在独立通信室、独立用电室、独立装有烟感探头的蓄电池室、大型枢纽站专用通信蓄电池室、层高≥1.8M并装有烟感探头的电缆夹层，可以根据需要选配合适的前端第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
