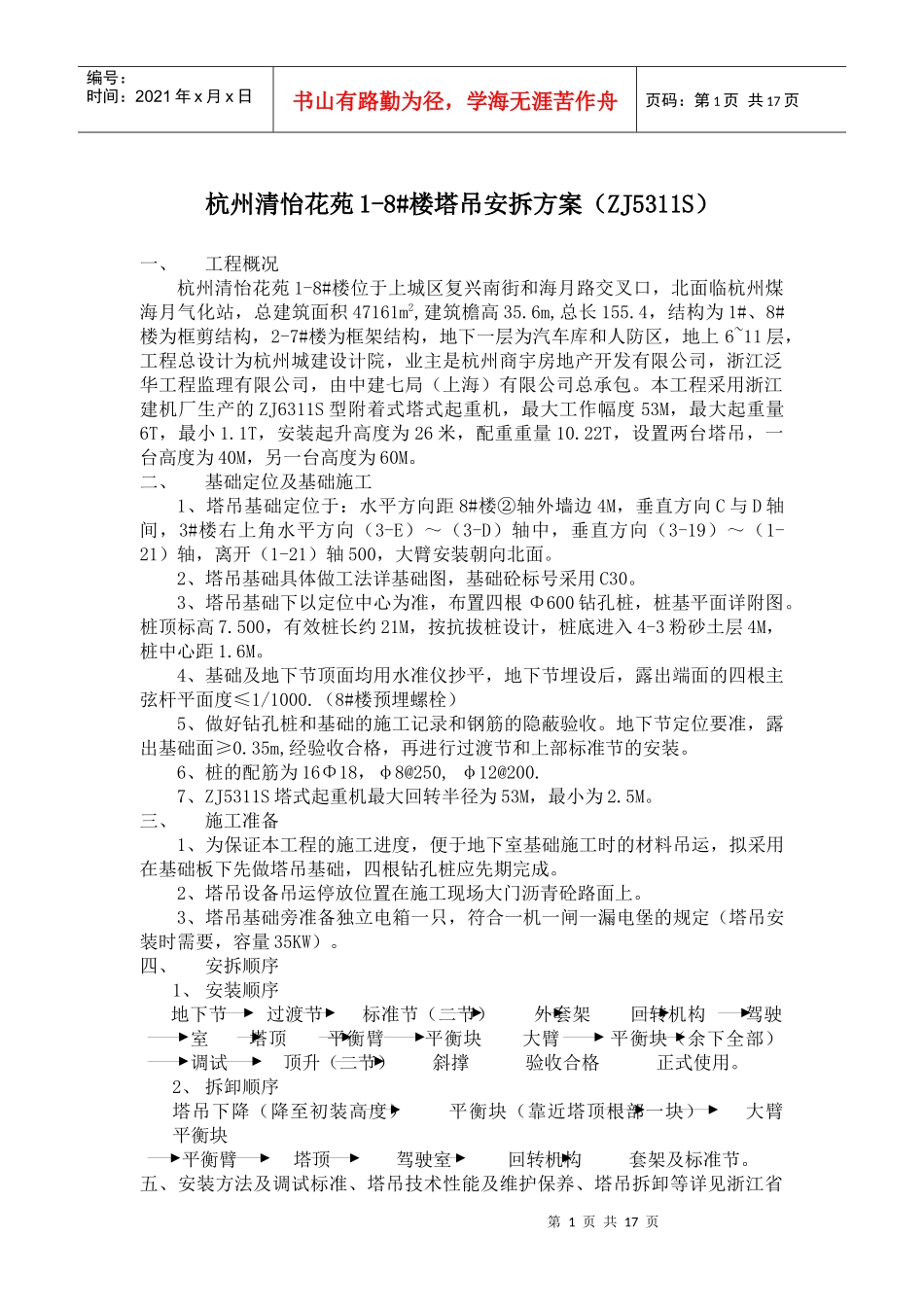

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页杭州清怡花苑1-8#楼塔吊安拆方案（ZJ5311S）一、工程概况杭州清怡花苑1-8#楼位于上城区复兴南街和海月路交叉口，北面临杭州煤海月气化站，总建筑面积47161m2,建筑檐高35.6m,总长155.4，结构为1#、8#楼为框剪结构，2-7#楼为框架结构，地下一层为汽车库和人防区，地上6~11层，工程总设计为杭州城建设计院，业主是杭州商宇房地产开发有限公司，浙江泛华工程监理有限公司，由中建七局（上海）有限公司总承包。本工程采用浙江建机厂生产的ZJ6311S型附着式塔式起重机，最大工作幅度53M，最大起重量6T，最小1.1T，安装起升高度为26米，配重重量10.22T，设置两台塔吊，一台高度为40M，另一台高度为60M。二、基础定位及基础施工1、塔吊基础定位于：水平方向距8#楼②轴外墙边4M，垂直方向C与D轴间，3#楼右上角水平方向（3-E）～（3-D）轴中，垂直方向（3-19）～（1-21）轴，离开（1-21）轴500，大臂安装朝向北面。2、塔吊基础具体做工法详基础图，基础砼标号采用C30。3、塔吊基础下以定位中心为准，布置四根Φ600钻孔桩，桩基平面详附图。桩顶标高7.500，有效桩长约21M，按抗拔桩设计，桩底进入4-3粉砂土层4M，桩中心距1.6M。4、基础及地下节顶面均用水准仪抄平，地下节埋设后，露出端面的四根主弦杆平面度≤1/1000.（8#楼预埋螺栓）5、做好钻孔桩和基础的施工记录和钢筋的隐蔽验收。地下节定位要准，露出基础面≥0.35m,经验收合格，再进行过渡节和上部标准节的安装。6、桩的配筋为16Φ18，φ8@250,φ12@200.7、ZJ5311S塔式起重机最大回转半径为53M，最小为2.5M。三、施工准备1、为保证本工程的施工进度，便于地下室基础施工时的材料吊运，拟采用在基础板下先做塔吊基础，四根钻孔桩应先期完成。2、塔吊设备吊运停放位置在施工现场大门沥青砼路面上。3、塔吊基础旁准备独立电箱一只，符合一机一闸一漏电堡的规定（塔吊安装时需要，容量35KW）。四、安拆顺序1、安装顺序地下节过渡节标准节（二节）外套架回转机构驾驶室塔顶平衡臂平衡块大臂平衡块（余下全部）调试顶升（二节）斜撑验收合格正式使用。2、拆卸顺序塔吊下降（降至初装高度）平衡块（靠近塔顶根部一块）大臂平衡块平衡臂塔顶驾驶室回转机构套架及标准节。五、安装方法及调试标准、塔吊技术性能及维护保养、塔吊拆卸等详见浙江省第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页建设机械有限公司的《ZJ5311S塔式起重机使用说明书》。六、安全措施1、上岗前必须对塔吊司机及地面指挥人员进行安全教育和安全技术的交底严格遵守高空操作规程，正确使用个人劳保用品，严禁酒后作业。2、安装、拆卸、顶升等作业时风力不超过四级。3、安装、拆卸时必须注意吊物的重心位置，必须按安拆顺序进行安装、拆卸。4、作业期间、分工明确，实行单头指挥，作业区禁止非作业人员进行。5、严禁高空互相嬉闹、随手抛物等不安全行为发生。6、初装高度安装完成后，应注意周围建筑物及高压线，严禁回转或进行吊重作业，下班后用钢筋卡牢。7、未经验收合格，塔吊司机不准作业操作，工地现场不得随意自升、拆除塔吊及其它附属设备。8、严禁违章指挥、严禁超载和风力大于六级的情况下起吊；塔吊司机必须坚持“十个不准吊”。9、夜间施工必须有足够的照明，如不能满足要求，司机有权停止操作。10、塔吊基础沉降观测每半月一次；垂直度在塔吊自由高度时每半个月测定一次；在架设附墙后，每月测量一次（在安装附墙时必测）；由现场项目部协助测量。11、若遇特殊情况，经研究处理后再进行有关作业。七、机械配备及有关人员安排1、机械配备：安装、拆卸时采用QY50T汽车吊一辆，运输车辆10辆。2、人员安排：安装负责：管传新安拆操作人员：徐志平、王海飞、袁明亮3、塔吊安装时项目部协助测量安装水平。八、附件1、安装企业资质证书及营业执照2、塔吊厂家生产许可证、生产许可证受理通知书3、特种设备制造安全认可证、特种设备安装维修保养资格认可证4、产品合格证明书*5、塔吊起重机安装拆卸施工技术方案：塔式起重机装拆任...
