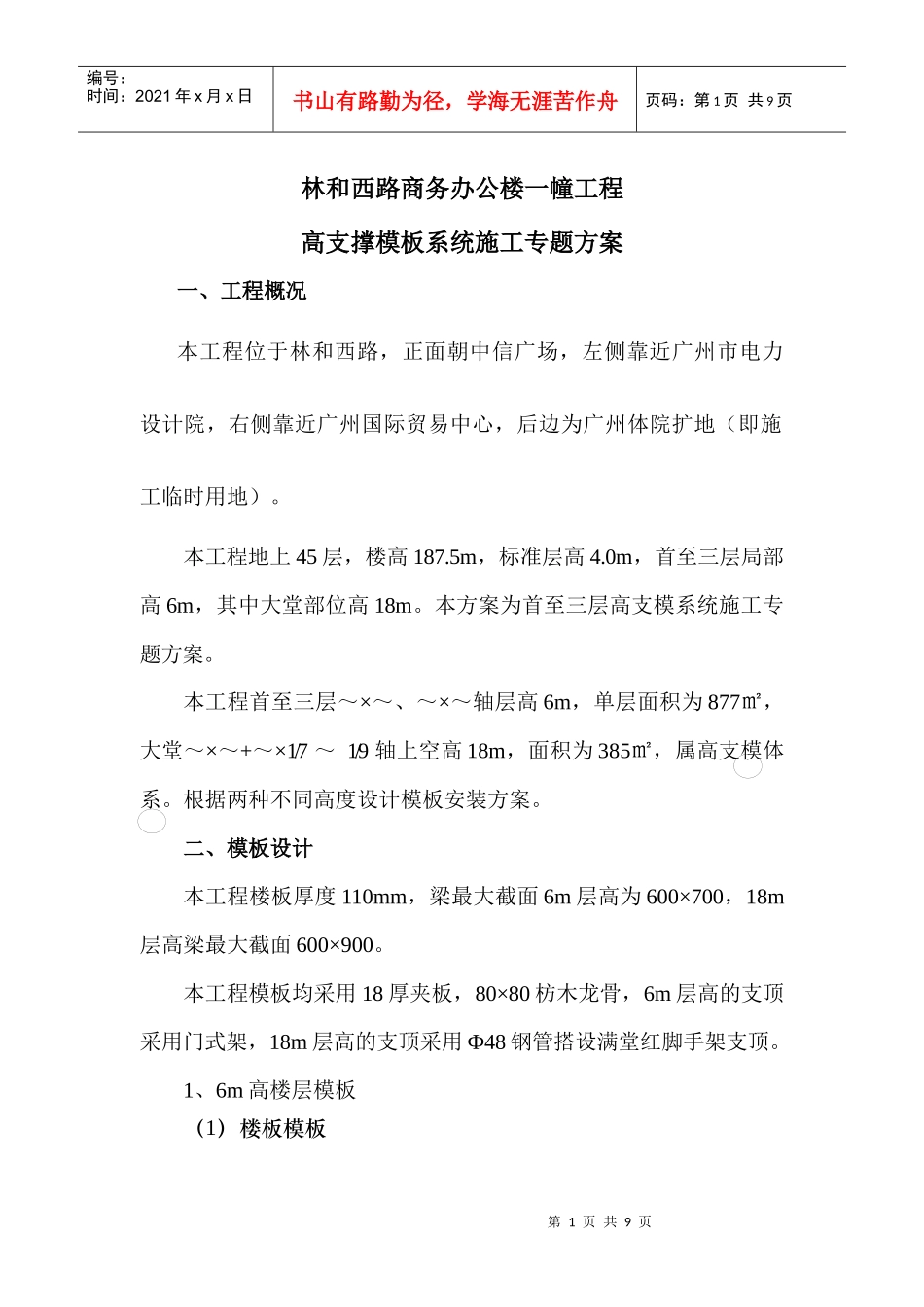

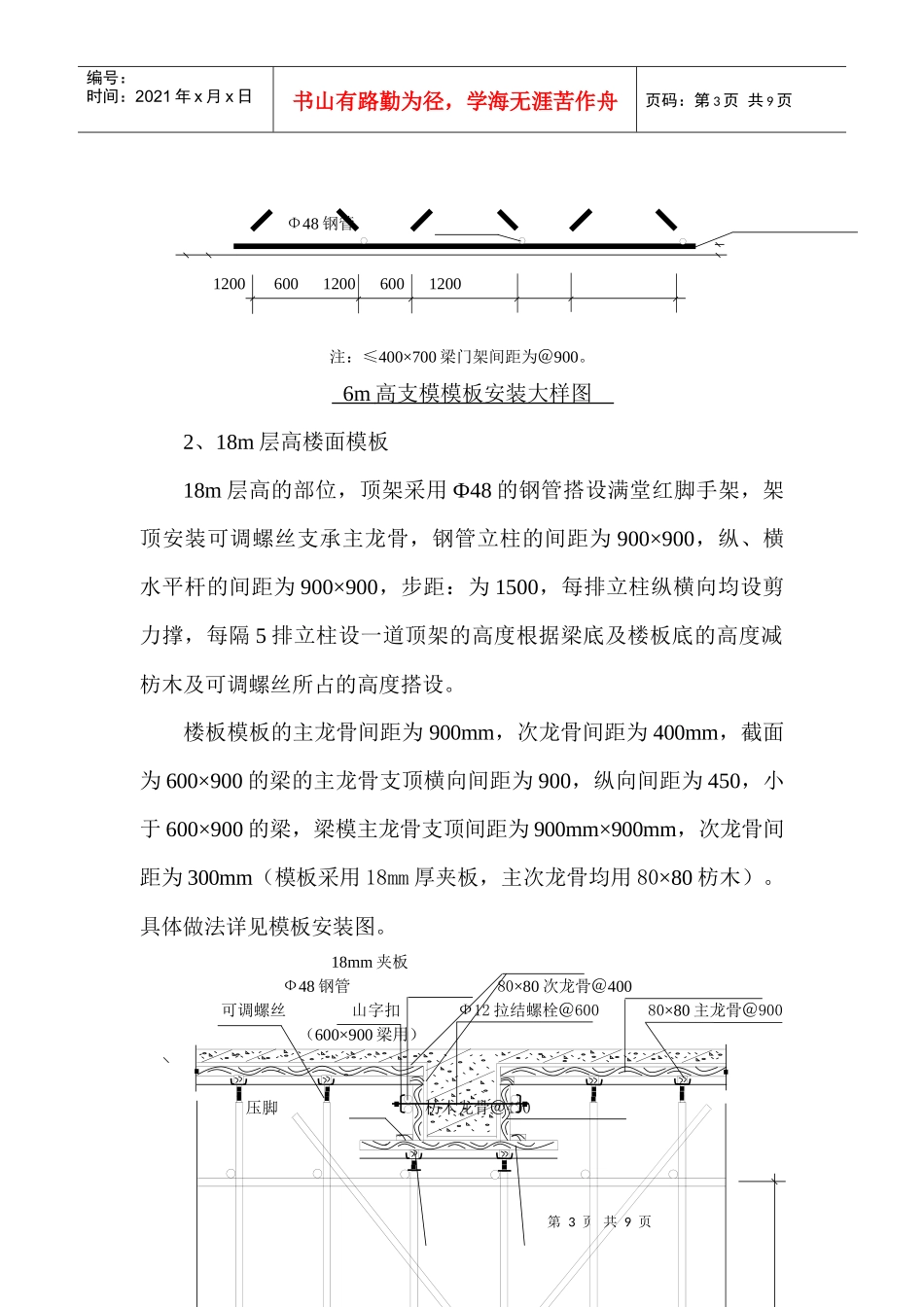

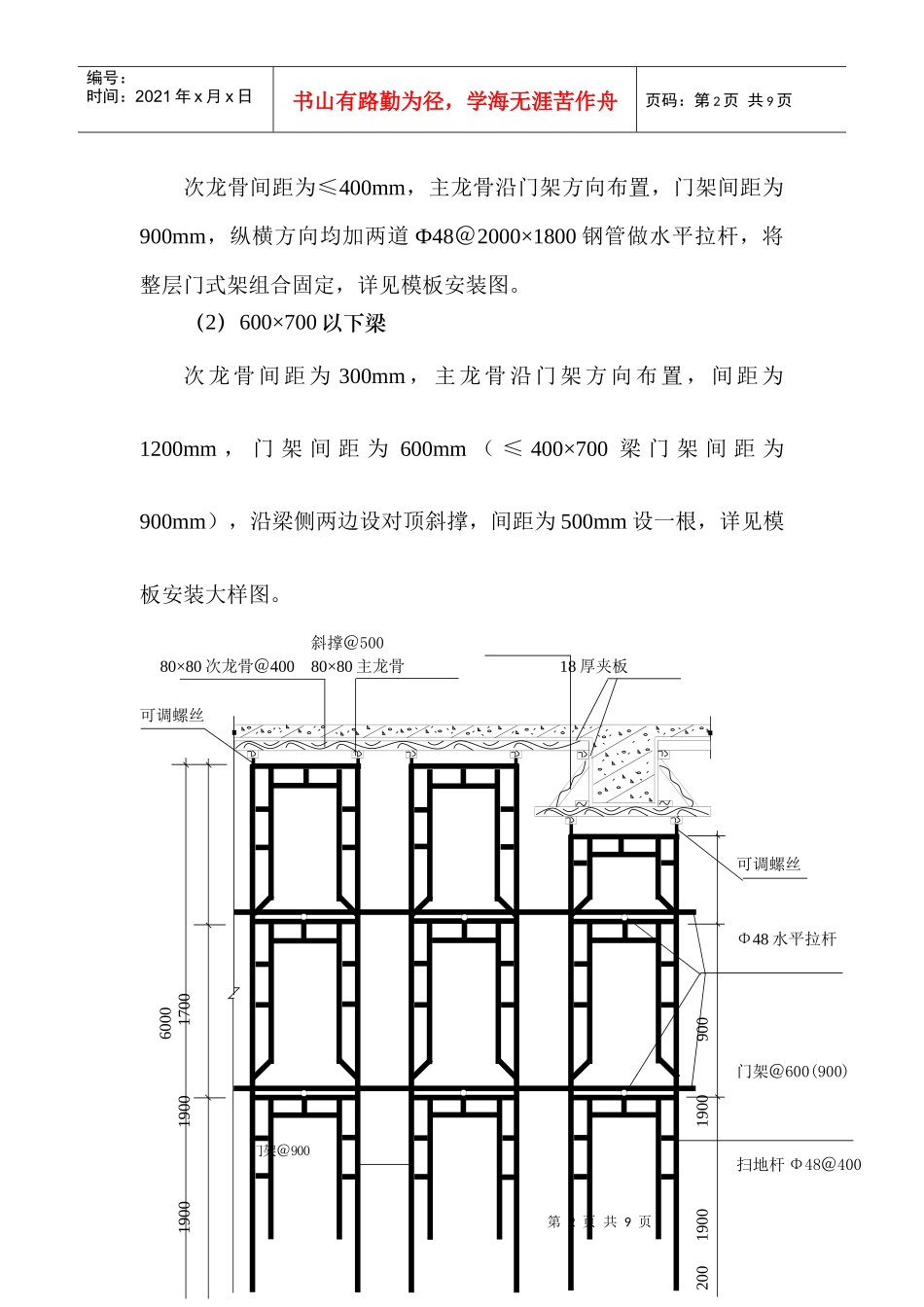

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页林和西路商务办公楼一幢工程高支撑模板系统施工专题方案一、工程概况本工程位于林和西路，正面朝中信广场，左侧靠近广州市电力设计院，右侧靠近广州国际贸易中心，后边为广州体院扩地（即施工临时用地）。本工程地上45层，楼高187.5m，标准层高4.0m，首至三层局部高6m，其中大堂部位高18m。本方案为首至三层高支模系统施工专题方案。本工程首至三层～×～、～×～轴层高6m，单层面积为877㎡，大堂～×～+～×1/7～1/9轴上空高18m，面积为385㎡，属高支模体系。根据两种不同高度设计模板安装方案。二、模板设计本工程楼板厚度110mm，梁最大截面6m层高为600×700，18m层高梁最大截面600×900。本工程模板均采用18厚夹板，80×80枋木龙骨，6m层高的支顶采用门式架，18m层高的支顶采用Ф48钢管搭设满堂红脚手架支顶。1、6m高楼层模板（1）楼板模板第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页次龙骨间距为≤400mm，主龙骨沿门架方向布置，门架间距为900mm，纵横方向均加两道Ф48＠2000×1800钢管做水平拉杆，将整层门式架组合固定，详见模板安装图。（2）600×700以下梁次龙骨间距为300mm，主龙骨沿门架方向布置，间距为1200mm，门架间距为600mm（≤400×700梁门架间距为900mm），沿梁侧两边设对顶斜撑，间距为500mm设一根，详见模板安装大样图。斜撑＠50080×80次龙骨＠40080×80主龙骨18厚夹板可调螺丝门架＠900200190019009006000190019001700可调螺丝Φ48水平拉杆门架＠600(900)扫地杆Φ48＠400第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Φ48钢管120060012006001200注：≤400×700梁门架间距为＠900。6m高支模模板安装大样图2、18m层高楼面模板18m层高的部位，顶架采用Ф48的钢管搭设满堂红脚手架，架顶安装可调螺丝支承主龙骨，钢管立柱的间距为900×900，纵、横水平杆的间距为900×900，步距：为1500，每排立柱纵横向均设剪力撑，每隔5排立柱设一道顶架的高度根据梁底及楼板底的高度减枋木及可调螺丝所占的高度搭设。楼板模板的主龙骨间距为900mm，次龙骨间距为400mm，截面为600×900的梁的主龙骨支顶横向间距为900，纵向间距为450，小于600×900的梁，梁模主龙骨支顶间距为900mm×900mm，次龙骨间距为300mm（模板采用18mm厚夹板，主次龙骨均用80×80枋木）。具体做法详见模板安装图。18mm夹板Ф48钢管80×80次龙骨＠400可调螺丝山字扣Ф12拉结螺栓＠60080×80主龙骨＠900（600×900梁用）压脚枋木龙骨＠400第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页Ф48＠90080×80主龙80×80次骨＠900龙骨＠300剪刀撑每5排立柱设一道Ф48扫地杆90090090090090018m高支模模板安装大样图三、施工方法模板采用18厚夹板，用80×80木枋作龙骨，支顶材料6m层高采用钢门架，18m层高采用Φ48钢管。3.1施工顺序定好水平控制标高、柱模板安装—→梁板门式脚手架安装（含纵横向水平拉杆及剪刀撑）或满堂红钢脚手架子安装—→架设梁底木枋龙骨于门式脚手架（钢管立柱）顶托上—→梁底模板及侧模板安装—→架设板底木枋龙骨于门式脚手架顶托上—→楼板模板安装—→梁板钢筋绑扎—→梁板混凝土浇筑—→混凝土养护—→松下可调顶托—→拆除梁、板模板，清理模板—→拆除水平拉杆、剪刀撑及门式脚手架（满堂红脚手架）。3.2支顶的安装3001500150015001500第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页支顶安装前，应根据图纸设计所规定的梁底及板底标高确定门式脚手架的安装层数及选用门式脚手架的型号。支顶安装前，应放出轴线、梁位置和楼面水平控制标高。安装第一层门式脚手架后，要进行调平校直，然后逐层向上安装。在每往上安装一榀门架时，门架两侧要安装剪刀撑并锁紧。门式脚手架安装应垂直，垂直偏差不大于1/100并小于100mm，上下层脚手架立柱应在同一竖直中心线上。脚手架安装要整齐划一，并在相互垂直的...
