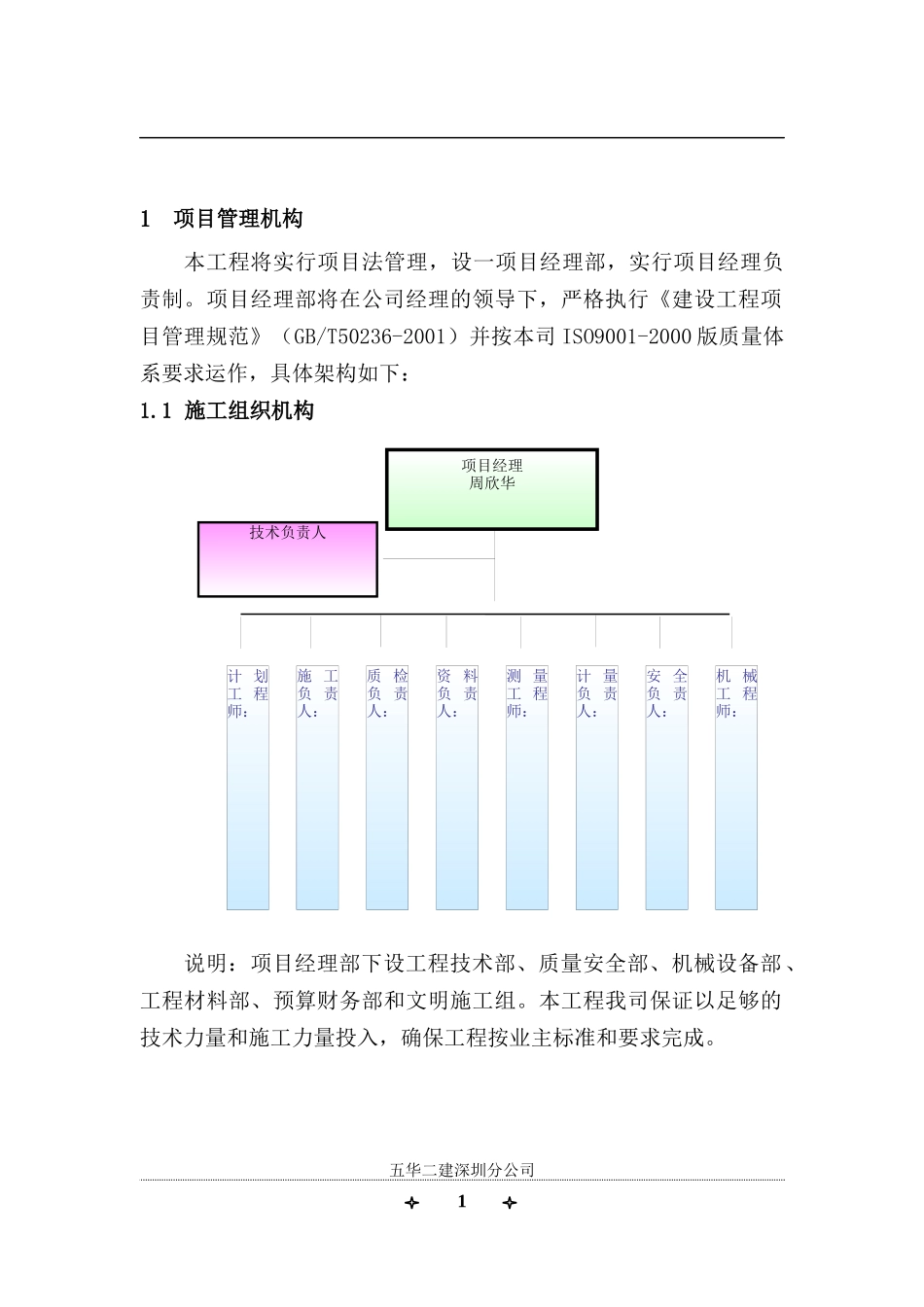

项目经理周欣华技术负责人施工负责人：质检负责人：资料负责人：测量工程师：计量负责人：安全负责人：机械工程师：计划工程师：1项目管理机构本工程将实行项目法管理，设一项目经理部，实行项目经理负责制。项目经理部将在公司经理的领导下，严格执行《建设工程项目管理规范》（GB/T50236-2001）并按本司ISO9001-2000版质量体系要求运作，具体架构如下：1.1施工组织机构说明：项目经理部下设工程技术部、质量安全部、机械设备部、工程材料部、预算财务部和文明施工组。本工程我司保证以足够的技术力量和施工力量投入，确保工程按业主标准和要求完成。五华二建深圳分公司11.2主要专业技术人员情况简介表序号姓名职位持何种资格证件发证时间从事本工作时间1项目经理项目经理证、职称证200311年2总工程师高级职称证200322年3计划工程师职称证199711年4施工负责人高级职称证200412年5质检负责人职称证200411年6资料负责人职称证200311年7计量负责人职称证200110年8安全负责人职称证200410年9测量工程师职称证200212年10机械工程师职称证199812年五华二建深圳分公司2五华二建深圳分公司32安装、施工工艺2.1工程概况深平大道特区内高架段声屏障工程第二标段，包括四段隔音墙，详细位置及长度见下表：编号本标段端点号本标段起点桩号本标段起点桩号长度（m）ⅡC1、D（C）230（E）41.8181.3ⅢE、F655.9950295.3ⅣG1、H（A）272.35K0+950714.9ⅧP、Q410580170.3总长度1361.8隔音墙和现状防撞墙的走向一致，设置在防撞墙顶上，隔音墙热镀锌方柱通过四根M24mm螺栓固定在防撞墙上。隔音墙高度为3.3米，上部为1.8米高米黄色吸音板，中间为1米高PC隔音板，下部为米黄色吸音板，立柱采用型钢柱草绿色，间距2.5m。五华二建深圳分公司4声屏障横断面图如下：隔声板固定结构大样图如下：五华二建深圳分公司5吸声组件固定结构大样图如下：主要工程量表如下：立柱采用Q235BH型钢，表面喷涂防腐处理加工而成。钢板：选用Q235B钢材加工制造和热镀锌处理而成。五华二建深圳分公司62.2施工工艺框图五华二建深圳分公司7施工准备、测量放线隔音屏底座制作隔音屏底座安装立柱制作、安装安装吸音板安装隔音板竣工验收、退场2.3隔音墙主要技术性能及要求隔音墙由吸声、隔声两种材料组合而成，上部为1.8米高米黄色吸音板，中间为1米高PC隔音板，下部为米黄色吸音板，要求隔音屏要满足以下特点：1、隔声材料材料：（1）、国产或进口PC板，双面抗紫外线(UV)保护；厚度：10mm；（2）隔声量：>32dB(A)；并提供有检测资质的单位进行的声学研究中心的检测证明；（3）透光度：>84%；（4）耐候性：出具材料生产商签署的至少10年的抗紫外耐侯性品质保证书，保证：黄变系数△值<10,透光率损失<6%；生产厂商提供板材10年不破碎的质量保证。为保证质量，抗紫外线保护层使用电化学镀层法生产；（5）防火性指标：达到B1级，提供国家防火建筑材料质量监督检测中心的防火测试报告；（6）抗油污和酸雨侵蚀：表面具有抗磨花涂层,并能抗油污和酸雨的侵蚀；（7）强度指标：依照欧洲prEN12415方法测试,应达到C2级，提供相应测试报告。2、吸声材料（1）使用微穿孔铝板作为吸声材料外包装组件,表面防腐处理采用氟碳喷涂；背板材料选用冷轧钢板，表面防腐采用喷塑处理。系数△值<10,透光率损失<6%；生产厂商提供板材10年不破碎的质量保证。为保证质量，抗紫外线保护层使用电化学镀层法生产；（2）使用聚乙烯类闭孔结构的非亲水性材料作为吸声材料的五华二建深圳分公司8主材；（3）吸声材料表面为闭合结构，不具有孔腔等开放性结构，避免公路上的灰尘、杂物、水雾等堵塞表面，而造成吸音性能迅速下降，所用吸声材料具有封闭的表面结构，可以长期保持稳定的吸声性能；（4）所选用吸声材料便于加工，适合工人在工地的批量安装，不会产生对工人有害的粉尘、纤维、气体等物质；（5）吸声系数：按照GBJ47-83《混响室法吸声系数测量规范》检测，降噪系数NRC>0.6，并提供有检测资质的单位进行的检测证明；（6）吸水率指标（浸泡24小时）：按ASTMD3575，SuffixL的标准，吸水率<2.44kg/m2，按ISO2896－99的标准，吸水率<4%(体积)；（7）防火性指标：...
