施工期间临时用电施工方案 Temporary Power Work Statement DuringVIP免费

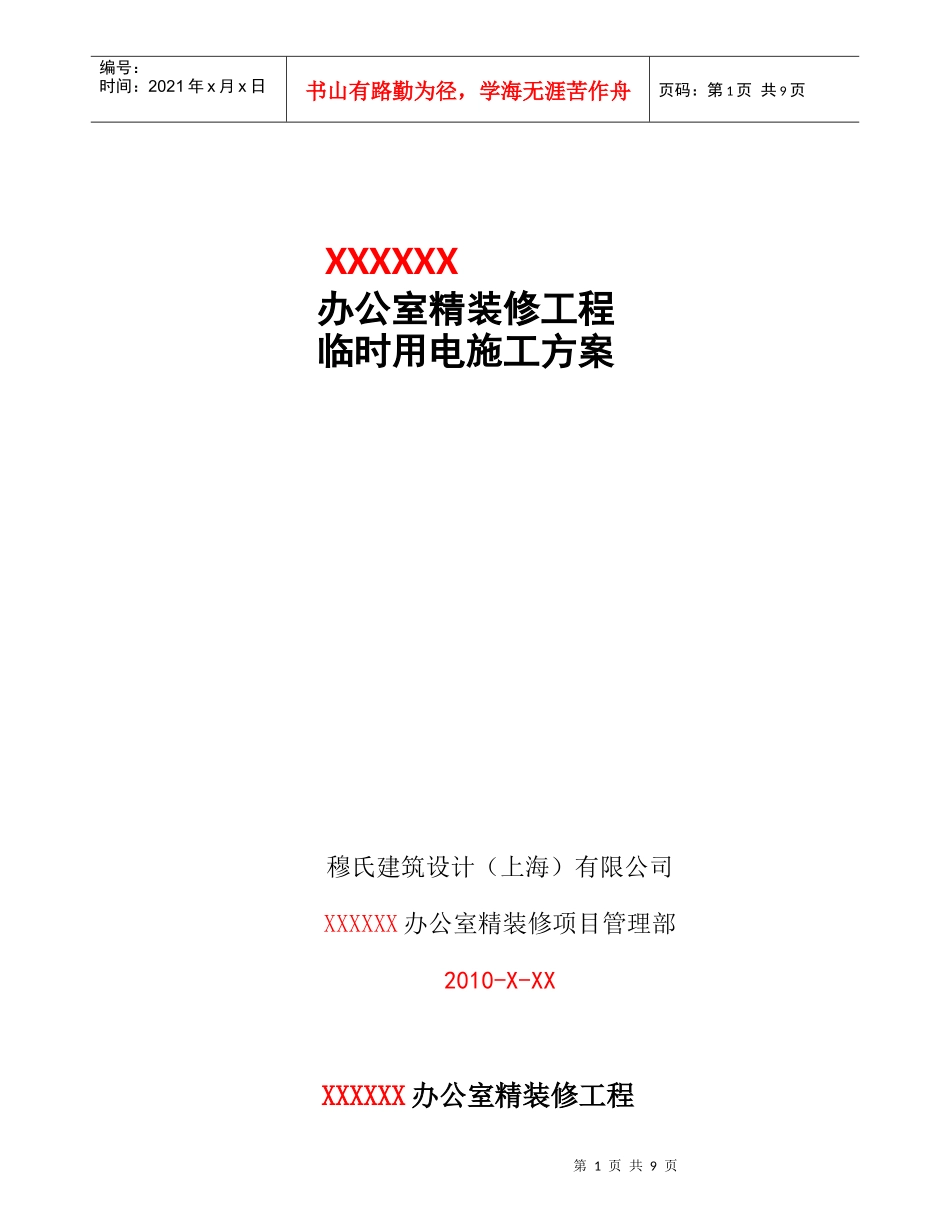

施工期间临时用电施工方案 Temporary Power Work Statement During_第1页
1/9

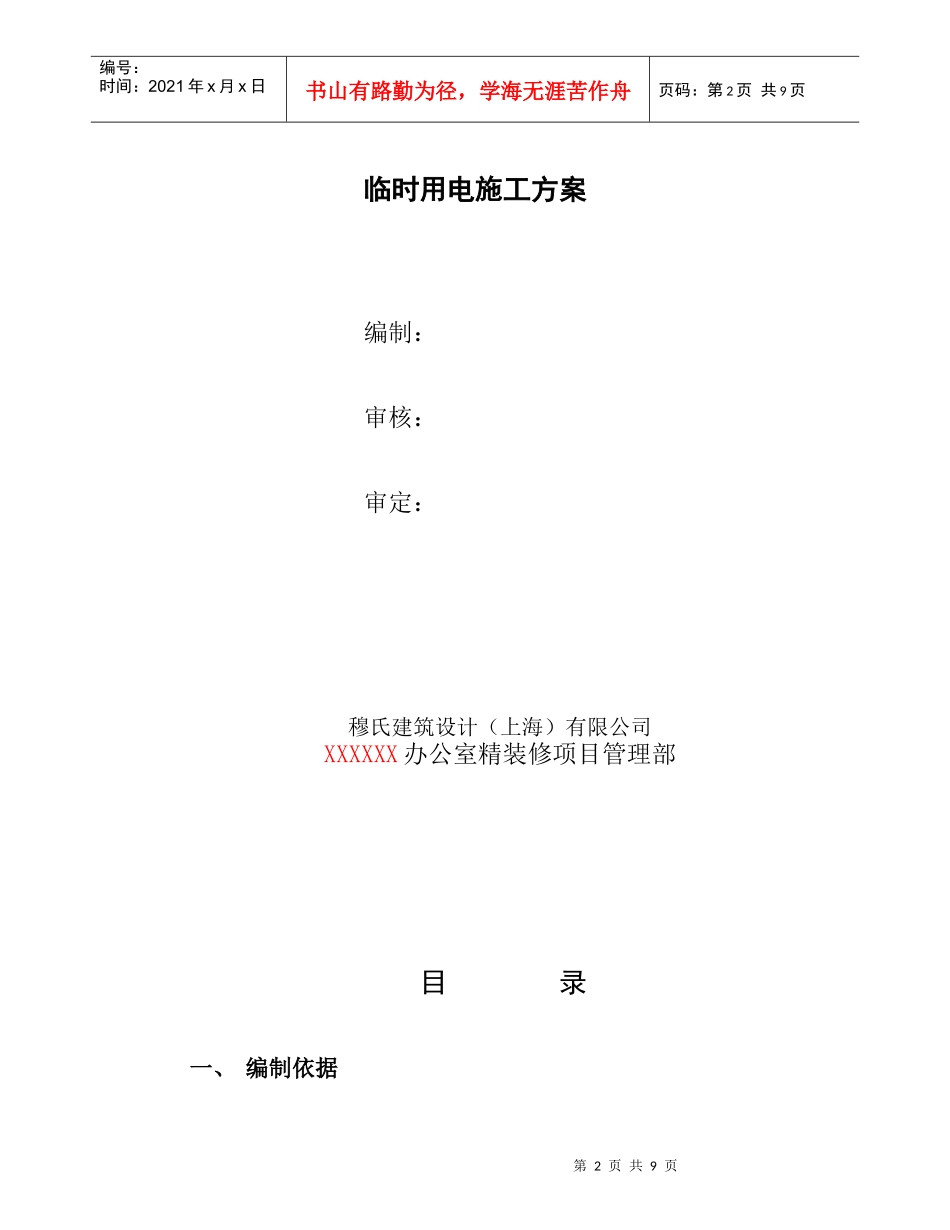

施工期间临时用电施工方案 Temporary Power Work Statement During_第2页
2/9

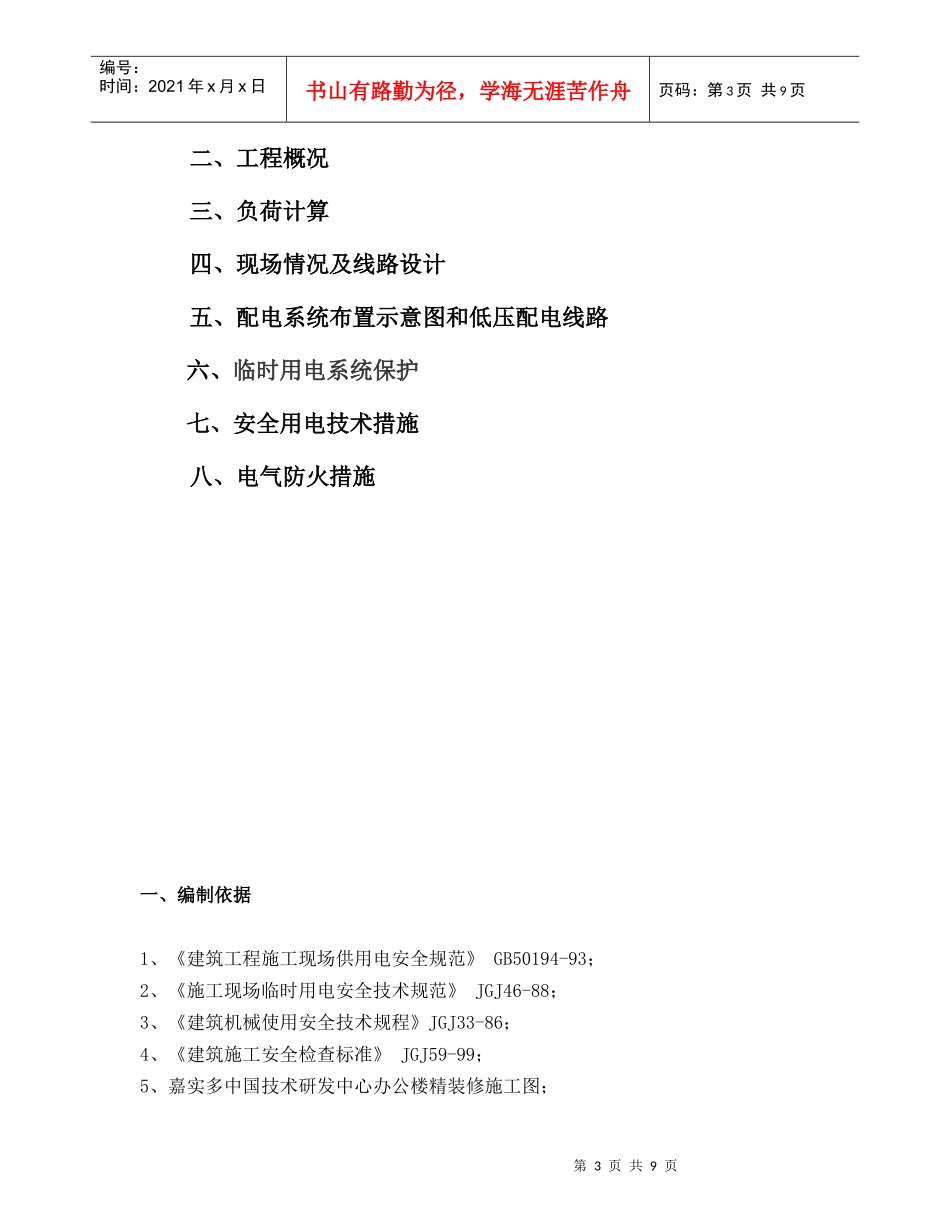

施工期间临时用电施工方案 Temporary Power Work Statement During_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页XXXXXX办公室精装修工程临时用电施工方案穆氏建筑设计(上海)有限公司XXXXXX办公室精装修项目管理部2010-X-XXXXXXXX办公室精装修工程第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页临时用电施工方案编制:审核:审定:穆氏建筑设计(上海)有限公司XXXXXX办公室精装修项目管理部目录一、编制依据第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页二、工程概况三、负荷计算四、现场情况及线路设计五、配电系统布置示意图和低压配电线路六、临时用电系统保护七、安全用电技术措施八、电气防火措施一、编制依据1、《建筑工程施工现场供用电安全规范》GB50194-93;2、《施工现场临时用电安全技术规范》JGJ46-88;3、《建筑机械使用安全技术规程》JGJ33-86;4、《建筑施工安全检查标准》JGJ59-99;5、嘉实多中国技术研发中心办公楼精装修施工图;第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页6、嘉实多中国技术研发中心办公室精装修施工组织设计。二、工程概况嘉实多中国技术研发中心办公室精装修项目位于XXXXXX路XXX号,XXX层,精装修工程面积XXX平方米。在精装饰施工阶段,因现场施工机械较多,临时用电量较大,为贯彻国家及地方的各相关管理规定,预防触电事故的发生,特制定此临时用电施工方案。三、负荷计算1、每层施工机具数量及功率如下:序号名称型号功率(kW)数量小计(kW)备注1发电电焊机5GF-LEW2.224.4参考厂家型号2切割机J3G-4002.2817.6规定型号3临时灯0.1606型号待定4小型活塞式空压机Z-0.036/80.5521.1参考厂家型号5手电钻龙牌JIZ-SL06-6C0.23204.6参考厂家型号6冲击钻龙牌11-13A0.5105参考厂家型号7其他用电5108总计10228.72、每层施工机具数量及功率如下:第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页序号名称型号功率(kW)数量小计(kW)备注1发电电焊机5GF-LEW2.212.2参考厂家型号2切割机J3G-4002.248.8规定型号3临时灯0.1303型号待定4小型活塞式空压机Z-0.036/80.5510.55参考厂家型号5手电钻龙牌JIZ-SL06-6C0.23102.3参考厂家型号6冲击钻龙牌11-13A0.552.5参考厂家型号7其他用电558总计5114.353、用电负荷计算采用需用需要系数法:本工程施工用电主要是照明和设备施工等用电,负荷计算采用需用需要系数法:有功功率:Pjs=Kx*∑Pe(Kx对应空压机,切割机,电焊机,手电钻,冲击钻系数)无功功率:Qjs=Pjs*tgβ(tgβ对应空压机,切割机,电焊机,手电钻,冲击钻比值)视在功率:Sjs=√P2js+Q2js总计算负荷:Pjs=(∑Pjs)*Kx四、现场情况及线路设计第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页1.本工程施工现场外设有一总配电站,配备有隔离开关、断路器。总配电站引出线至每个楼层楼梯间的配电箱由总包浙江中天建设有限公司负责铺设、管理。我司负责二级配电箱的铺设、安装、管理。二级配电箱内部装设配电断路器和电压、电流测量仪表等。2.施工现场机具设置及线路设计:根据现场用电情况和用电负荷确定计算电流,按允许载流量选择线径,导线选择遵循安全、经济的原则,原则采用电缆,穿越隔墙的部分增穿套管保护,对易受损的部位采用铠装电缆。为确保用电安全,配电线路中各级配电箱均安装漏电保护器或漏电断路器,具备分级、分段保护功能。3.线路敷设:电缆线采用街码绝缘子沿墙壁或梁板,垫绝缘橡胶垫,用电缆扎带固定。经过易受机械损坏的场所、部位的电缆配线,直接加保护或沿墙壁采用支架敷设。4.临时灯和机具布置临时灯布置:上方区域:大会议(4盏),机电仓库(2盏),中会议室(2盏),前室4(2盏),为回路MPX1-1,前室1(3盏);中部区域:设备间(6盏),与上方区域前室1为回路MPX1-2;下方区域:前室2(3盏),下方会议室从左至右均为2盏,为回路MPX1-3,总经理室(2盏),秘书室(2盏),会议室(2盏),为回路MPX1-4;总计临...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

施工期间临时用电施工方案 Temporary Power Work Statement During
