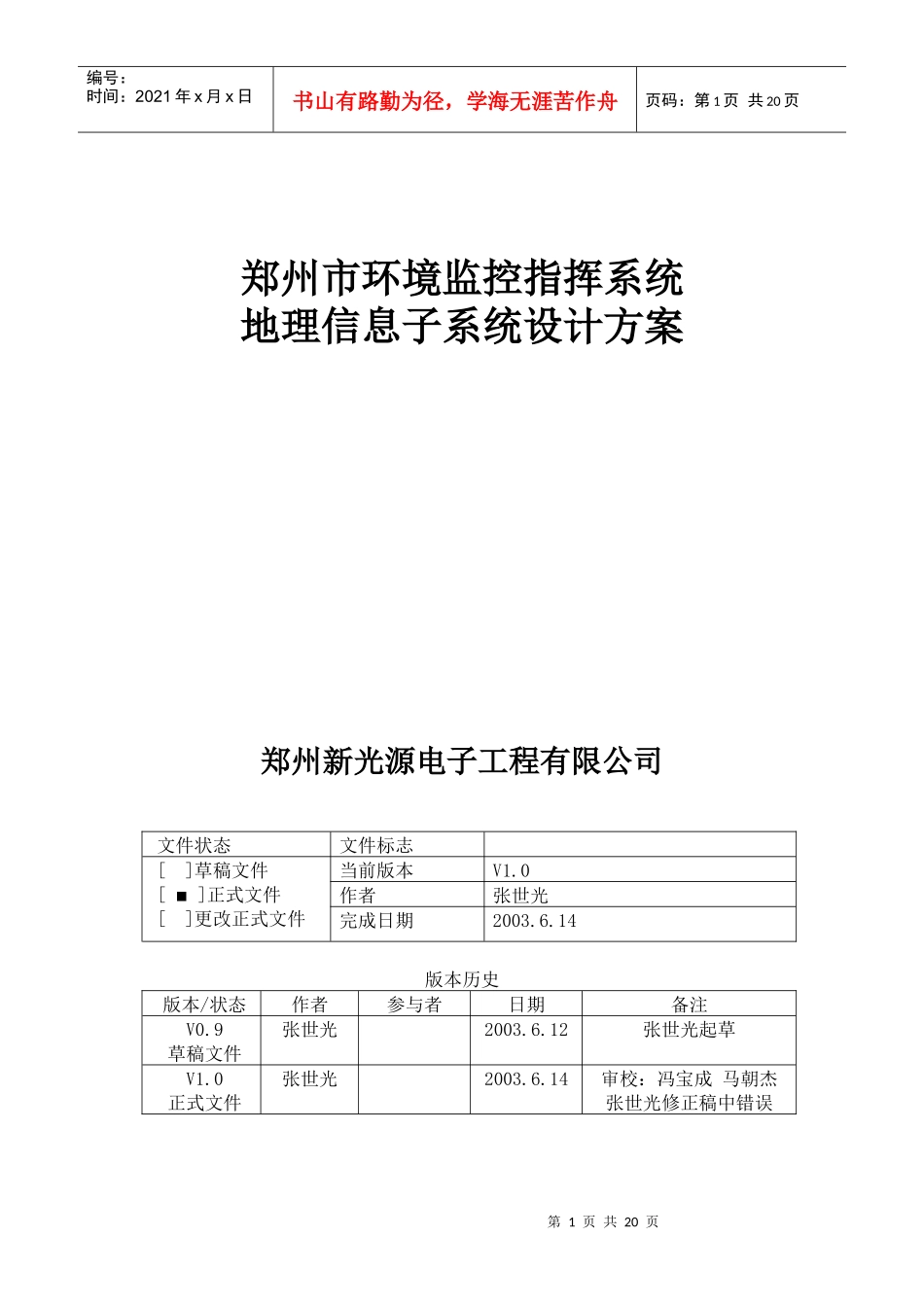

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页郑州市环境监控指挥系统地理信息子系统设计方案郑州新光源电子工程有限公司文件状态文件标志[]草稿文件[▪]正式文件[]更改正式文件当前版本V1.0作者张世光完成日期2003.6.14版本历史版本/状态作者参与者日期备注V0.9草稿文件张世光2003.6.12张世光起草V1.0正式文件张世光2003.6.14审校：冯宝成马朝杰张世光修正稿中错误第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页1、引言1.1编写目的由于本系统是环保系统的一个部分，涉及到数据库同步和数据库资源一致化设计，以及数据流的接口，故编写本设计以多方交流和今后系统详细设计，减少因为信息认识理解的差异而造成的各种问题。1.2背景以与市环保局信息中心、监理支队的多次交流的文档和一期项目开发协议书为依据编写。本设计只涉及到项目一期开发任务。在线监测（包括大气子站、监测断面、排污点源）与监测查询，在线报警显示与报警记录查询，空气质量日报发布，排污企业的基本情况查询,办公信息查询，社会信息查询，所有功能的结果都能在电子地图上显示。1.3定义本文件中用到的专门术语的定义和外文首字母组词的原词组如下：B/S：Browser/server；C/S：Client/Server；GIS：GeographicInformationSystem；IMS：InternetMapServer;DBMS:DataBaseManagerServer;IIS：InternetInformationServer;OID:ObjectID;电子地图：电子地图是将纸质模拟地图，矢量化数字化，以数字形式存在的地图。地图以数据的形式存放在文件内（而不是图形的形式），当显示时按各种对象的空间关系构建成图形，故它可以无极放大缩小。图文互查：指通过输入条件查询并在电子地图上显示，也能通过点击地图来显示被点击的对象的属性信息；支持内、外网的无限级缩放：在局域网和互联网上都能打开电子地图并进行在地图正常显示范围内的无限级放大与缩小；污染物因子：污染物类型，如废气，废水。1.4参考资料1.4.1郑州市环境保护在线监测系统之地理信息系统（一期项目）开发协议书1.4.2郑州市环境监控指挥系统地理信息子系统需求方案（监理支队）2、总体设计2.1需求规定地理信息系统（GIS）作为监控指挥系统的一部分，与其它各个子系统第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页之间有着密不可分的关系。地理信息系统（GIS）基于WEB和CLIENT两种方式进行操作。通过登录名和密码根据所拥有的权限，就可以在本局的局域网或INTERNET上进行相应的操作，（比如查询污染源、污染源单位等信息）。基于在线监测子系统的动态监控、人员合理调配、自然环境对象的预控监理、工业企业规划的合理分布等。郑州市环保在线监测之地理信息系统需求描述如下：2.1.1基于WEB和CLIENT开发，在WEB上完成数据流量相对较小的功能操作，在CLIENT上完成数据流量相对较大的功能操作。WEB上完成的功能有：污染源在线监测查询与在电子地图上显示，污染源在线报警查询与在电子地图上显示，空气质量日报自动发布，污染源单位信息查询与在电子地图上显示，社会信息查询与在电子地图上显示。CLIENT上完成的功能有：专业图层信息管理（专业图层的编辑等），用户与图层分级管理。2.1.2在线监测企业工作状态是否正常，应能在电子地图上直观显示(视在线监测设备功能而定)；支持在线监测中央控制室(通过授权)进行实时监测数据的查询，对远程点的实时控制查询等业务；监测历史记录查询；能够取出每天的在线监测数据的平均值来反应污染源排放污染物的趋势。2.1.3支持网络信息发布，能够实时显示空气质量日报的状态(与环保局空气子站链接)，以图例和色彩来区分不同程度的数据；2.1.4动态报警功能，可将在线监测点的超排、线路故障、设备故障等非正常状态情况，自动报警显示，根据污染物数据来自单位的代码在电子地图上标记出污染源单位的位置，根据污染物因子及污染程度，分别以不同的图例及颜色在电子地图上标记出...
