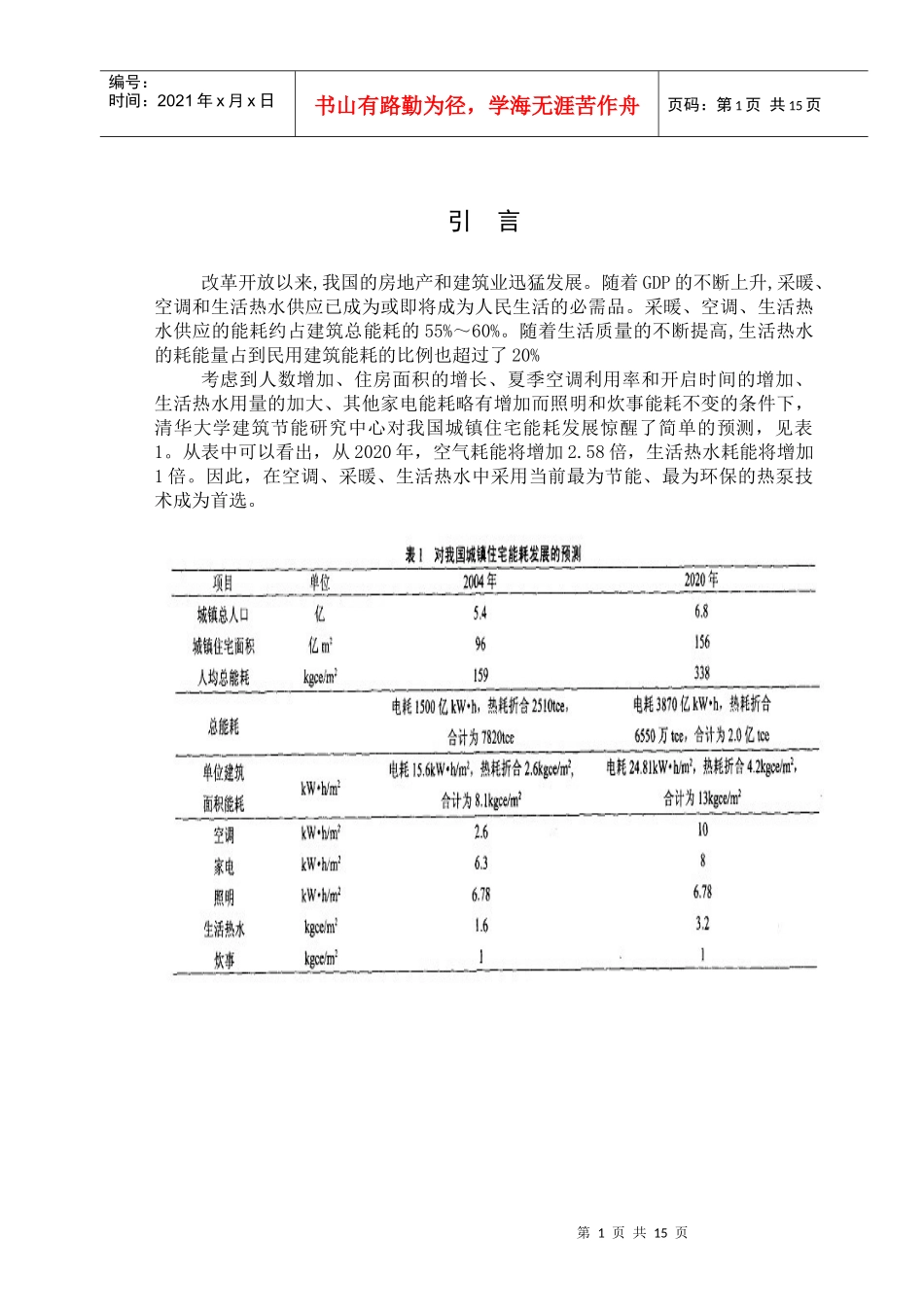

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页引言改革开放以来,我国的房地产和建筑业迅猛发展。随着GDP的不断上升,采暖、空调和生活热水供应已成为或即将成为人民生活的必需品。采暖、空调、生活热水供应的能耗约占建筑总能耗的55%～60%。随着生活质量的不断提高,生活热水的耗能量占到民用建筑能耗的比例也超过了20%考虑到人数增加、住房面积的增长、夏季空调利用率和开启时间的增加、生活热水用量的加大、其他家电能耗略有增加而照明和炊事能耗不变的条件下，清华大学建筑节能研究中心对我国城镇住宅能耗发展惊醒了简单的预测，见表1。从表中可以看出，从2020年，空气耗能将增加2.58倍，生活热水耗能将增加1倍。因此，在空调、采暖、生活热水中采用当前最为节能、最为环保的热泵技术成为首选。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页第一章空气源热泵空气源热泵是指通过空气换热器与室外空气换热制取冷（热)量的热泵系统。空气源热泵是目前应用最广泛的系统，鉴于其使用量巨大，提高其能效水平将是建筑节能的重要措施。故自2004年起，我国已颁布实施了房间空调器、单元式空调机、冷水机组的能效标准；数量日益增长的变频式空调器和多联机等空气源热泵产品的能效标准也已形成报批稿，不久将颁布实施。与其他热泵相比，空气源热泵的主要优点就在于其热源获取的便利性。只要有适当的安装空问，并且该空间具有良好的获取空气的能力，该建筑便具备了安装空气源热泵的基本条件。然而任何一类热泵都有其最佳的适用场合和条件。我们倡导因地制宜使用热泵，以推进热泵技术的健康发展，实现其真正意义上的节能减排。从技术层面上讲，欲扩大空气源热泵的应用地域，需要面对的核心技术主要为“高效，除霜，低温”。只要解决好上述3个问题，空气源热泵的适用性将得到很大的提高。在我国的长江以北，陇海铁路以北，甚至在黄河中下游流域的寒冷地区也会得到广泛地推广使用。第二章热回收技术及其应用用热泵原理制取生活热水是当前最为节能环保的手段，也是最为安全、可靠、简便的热水设备，而空气源热泵热水机则是当今世界上开拓利用新能源最好的设备之一，是继燃气(油)热水器、电热水器和太阳能热水器之后的第四代热水制取装置。在热泵热水机组的研发中，广泛使用了热回收的技术。2.1热回收技术热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。如图1所示，压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其他气液态物质)，再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。图1中热回收器便是热量回收的载体，起着热量回收和转移的作用。2.2热回收技术在冷水机组上的一般应用分析根据冷水机组通常的使用场所，一般以水作为热量回收的媒介，在此以制取免费卫生热水为例展开讨论，见图2。热回收技术原理可知，热回收器里通过的是高温高压的气态制冷剂(温度约70~85℃)，在高温高压制冷剂通过热回收器的同时，利用循环水泵将常温的水送入热回收器，在热回收器里水与高温制冷剂蒸汽进行热交换，制冷剂被冷凝的同时水被升温，然后返回热水储存箱，水泵再次从储存箱中将水送入热回收器进行循环加热，使热水温度进一步升高。储存箱中的水经热回收器多次热交换，最终达到客户要求的水温(55~60℃)。当热水温度达到设定值时，循环水泵停止工作。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页用户通过热水阀自储存箱中提取卫生热水，一旦水箱中水位降低补水装置则自动补水，此时水温开始下降。当水温降到低于设定值时，热水循环泵自行启动运转，再次通过热回收器对储存箱的水进行循环加热(前提是冷水机组在运行中)，这样就确保储存箱中的热水温度维持在相对恒定的范围内。针对热回收器回收热量的多少，热回收又可以分为部分热回收和全部热回收。其中，部分热回收只能回收冷水机组排放的部分热量，全部热回收基本回...
