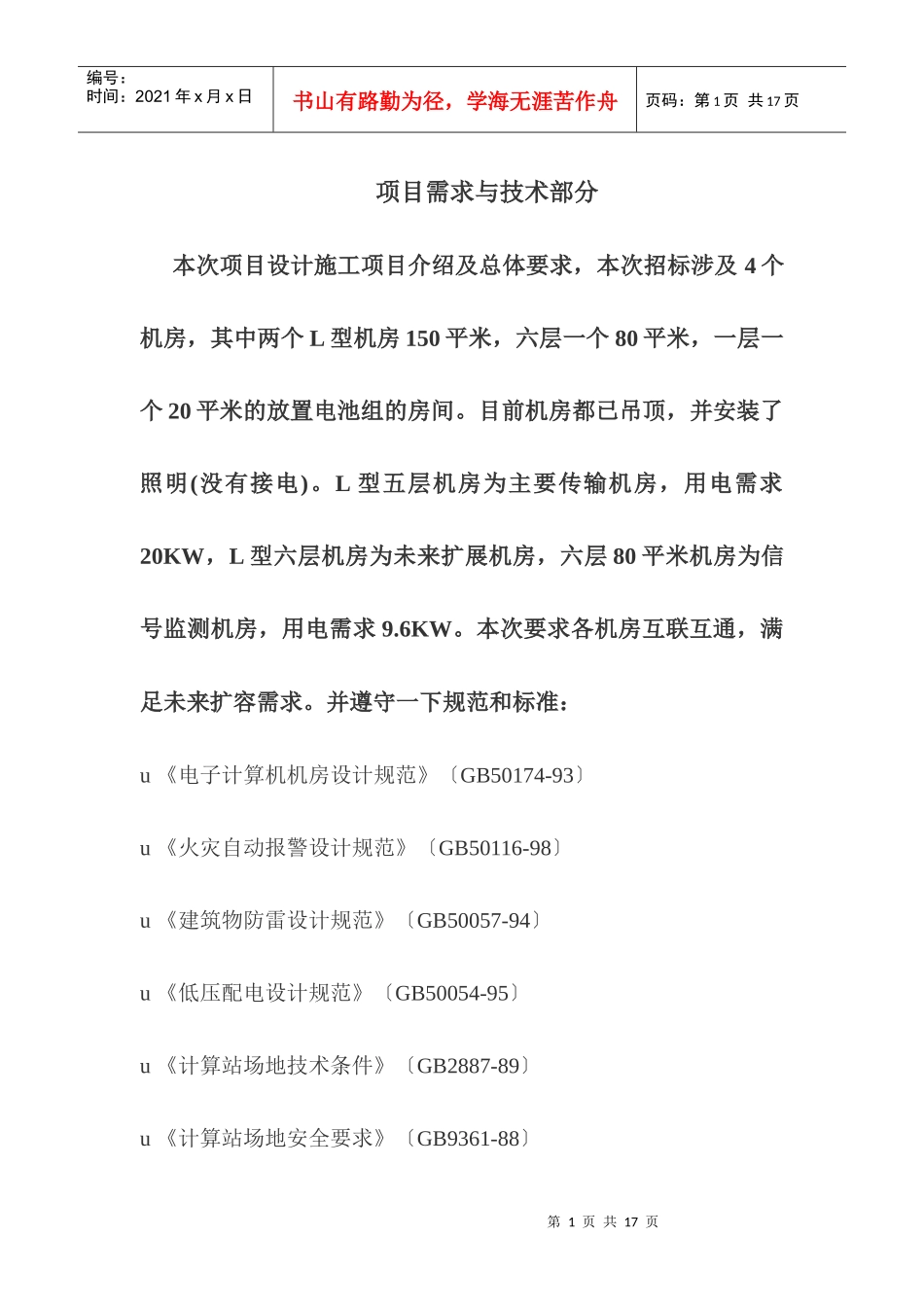

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页项目需求与技术部分本次项目设计施工项目介绍及总体要求，本次招标涉及4个机房，其中两个L型机房150平米，六层一个80平米，一层一个20平米的放置电池组的房间。目前机房都已吊顶，并安装了照明(没有接电)。L型五层机房为主要传输机房，用电需求20KW，L型六层机房为未来扩展机房，六层80平米机房为信号监测机房，用电需求9.6KW。本次要求各机房互联互通，满足未来扩容需求。并遵守一下规范和标准：u《电子计算机机房设计规范》〔GB50174-93〕u《火灾自动报警设计规范》〔GB50116-98〕u《建筑物防雷设计规范》〔GB50057-94〕u《低压配电设计规范》〔GB50054-95〕u《计算站场地技术条件》〔GB2887-89〕u《计算站场地安全要求》〔GB9361-88〕第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页u《计算机机房用活动地板技术条件》〔GB6650-86〕u《电子计算机机房施工及验收规范》〔SJ/T30003-93〕u《室内装修工程质量规范》〔QB1838-93〕u《电子设备和设施的接地、搭接和屏蔽设计指南》〔QJB/Z25〕u《建筑与建筑群综合布线系统工程设计规范》〔CESC72:97〕u《建筑与建筑群综合布线系统工程施工及验收规范》CESC89:97〕u其他现行相关规范本次招标涉及施工项目如下：1、机房的地面、墙面处理2、机房防静电地板铺设3、机房应急灯设计安装4、机房配电系统（包括交流配电，UPS配电，电源线的铺设）5、机房地线系统（包括防雷接地，交流接地，工作接地，保护接第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页地等）6、机房安防系统（包括烟感、温感报警系统，漏水报警，门禁系统，监控系统等）7、机房制冷系统（采用精密空调，自行设计制冷方案等）8、机房上走线架铺设9、机房机柜安装工程技术规范1、根据设计文件的要求，本招标工程项目的材料、设备、施工须达到下列现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。2、工程技术要求2.1、机房的地面、墙面处理机房内部装修以功能满足使用为主，兼顾美观、现代的视觉效果。各区域的墙面、天花顶面及地面均涂刷防水、防尘油漆，并覆盖一层防静电漆；墙面在上述工序完成后，再涂刷一底二面乳胶漆涂刷墙面三遍。前端设备机房在上述工序完成后，再在地面敷设一层20mm厚的覆铝保温材料，其上再覆盖镀锌钢板。2.2、机房防静电地板铺设第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页防静电地板设计及选用标准防静电地板电阻率：109~1010Ω分布载荷：2500~3500kg/m2；集中载荷：500~700kg/m2防静电活动地板高度：300±20mm（地板下空间走设备供电、地线以及弱电电缆走线槽）本方案设备机房使用的地板，需要采用经筛选的无毒、未经漂白的原生或再利用纤维做加强添加以增强基材强度，必须保证抗静电全钢地板优秀恒久的品质。地板板面标高300mm，具有足够空间结合供配电系统、制冷系统的设计及施工。在地板施工中，还要注意异形地板（如风口地板、走线地板、电源插座安装地板等）的安装,进出口光滑,不会损伤电线、电缆，同时采用密封设计，避免鼠患。地板板面上设置终端及其它设备使用的机房防水专用插座，用时开启，不用时闭合，即能保证使用方便，又能保证安全，克服了以往接线要翻地板的缺点。保证地板工程的抗静电效果、接地效果。2.3、机房应急灯设计安装根据实际环境和相关标准设计。2.4、机房配电系统（包括交流配电，UPS配电）按国家一类供电方式设计施工。市电经缺相保护器后,分路供电。分电盘设在机房内。应采取防触电措施。采用三相五线制UPS供电，UPS统一考虑。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2.4.1、机房配电系统应符合的标准要求：《电子计算机机房设计规范》（GB50174-93）；《计算站场地技术要求》（GB2887-89）；《供配电系统设计规范》（GB50052-95）；《低压配电设计规范》（GB50054-95）；《高层...
