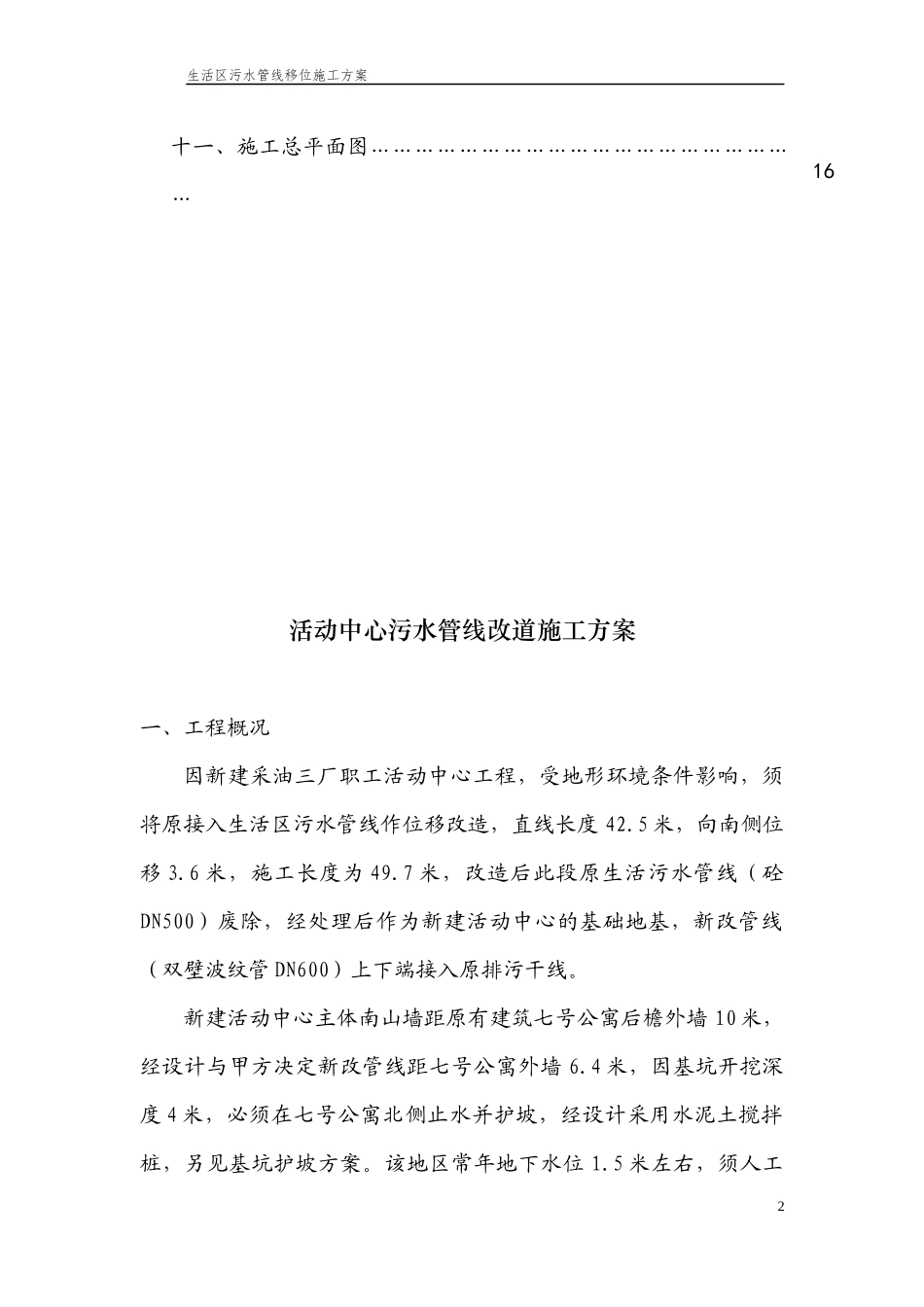

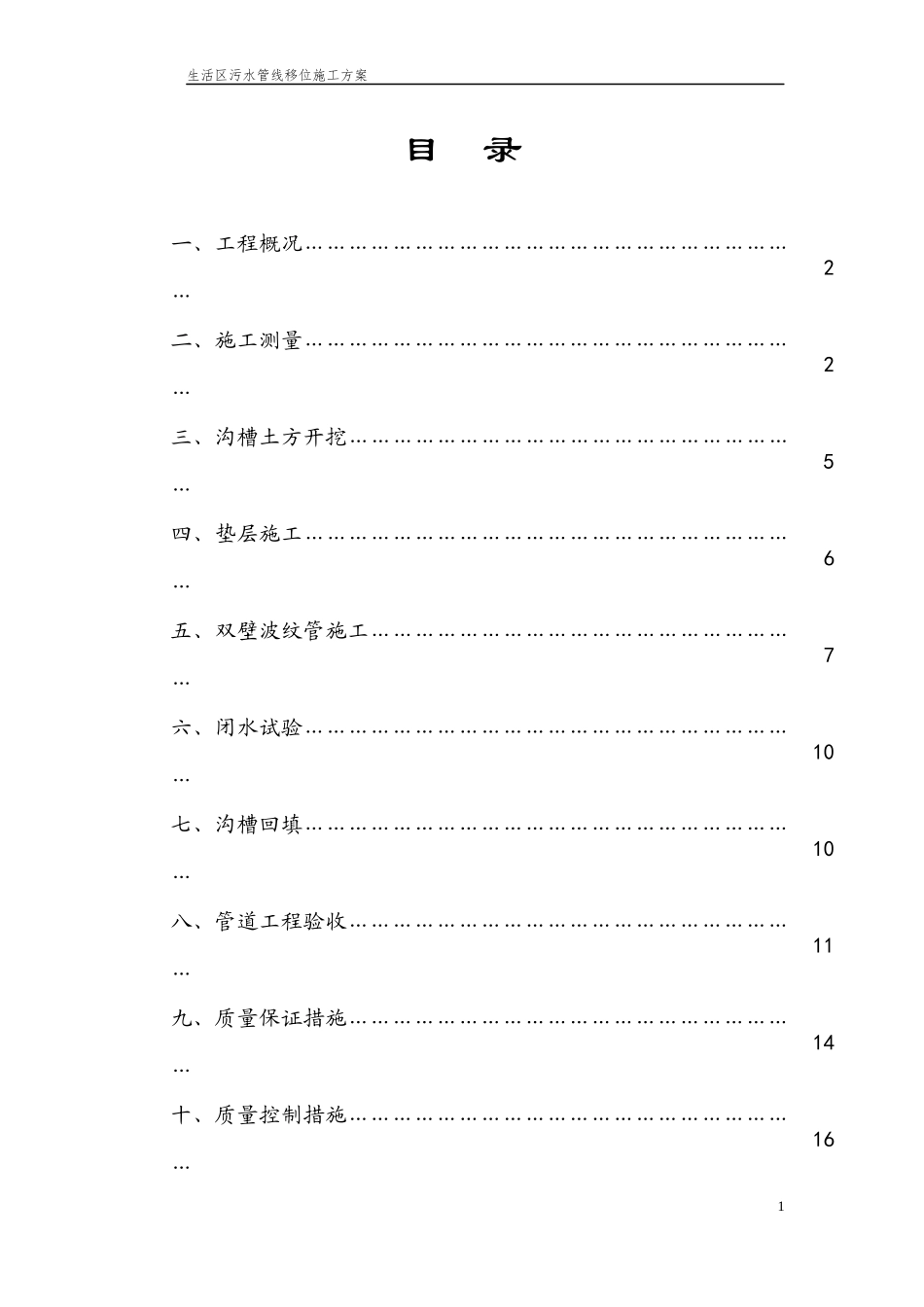

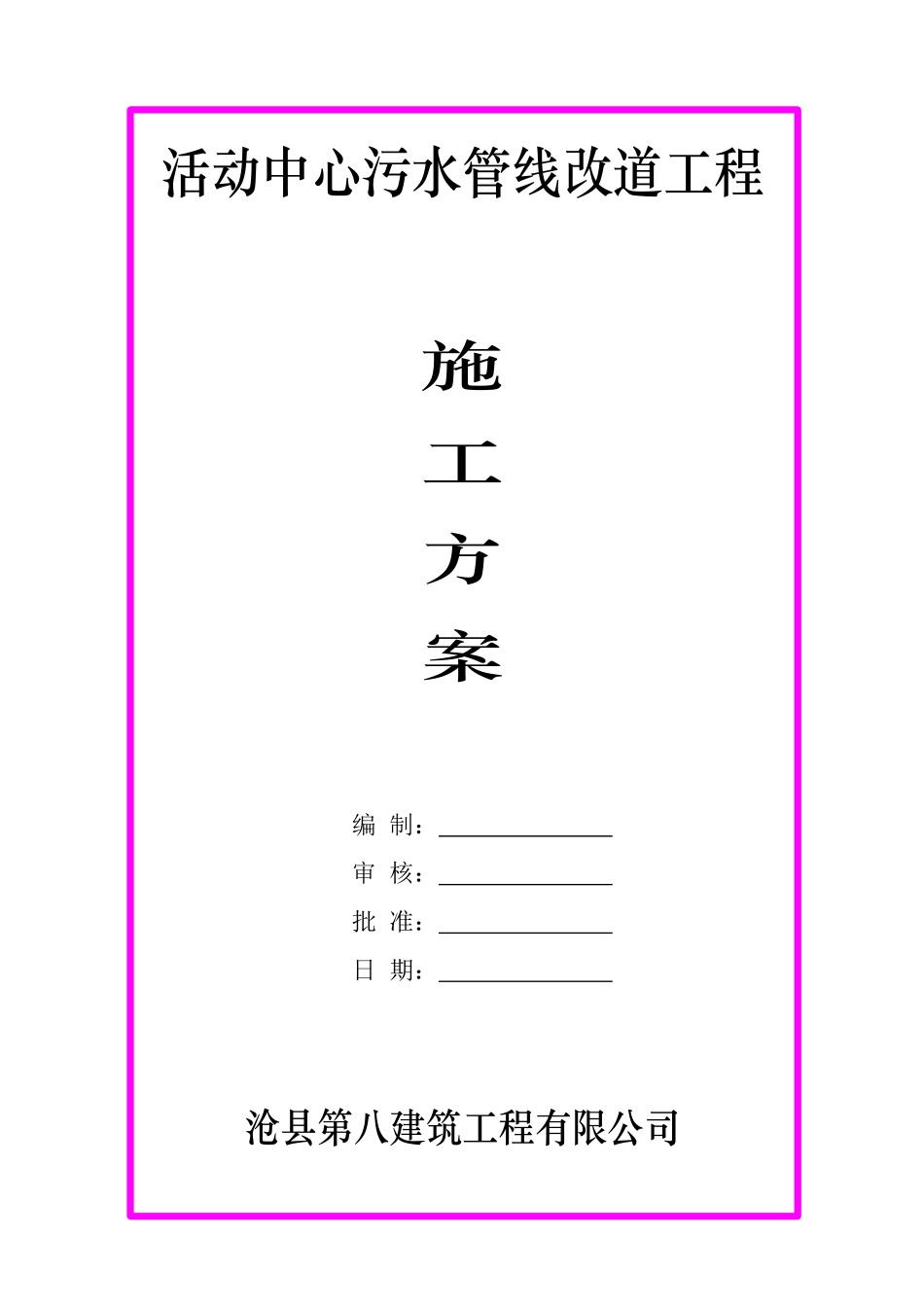

活动中心污水管线改道工程施工方案编制：审核：批准：日期：沧县第八建筑工程有限公司生活区污水管线移位施工方案目录一、工程概况……………………………………………………………2二、施工测量……………………………………………………………2三、沟槽土方开挖………………………………………………………5四、垫层施工……………………………………………………………6五、双壁波纹管施工……………………………………………………7六、闭水试验……………………………………………………………10七、沟槽回填……………………………………………………………10八、管道工程验收………………………………………………………11九、质量保证措施………………………………………………………14十、质量控制措施………………………………………………………161生活区污水管线移位施工方案十一、施工总平面图……………………………………………………16活动中心污水管线改道施工方案一、工程概况因新建采油三厂职工活动中心工程，受地形环境条件影响，须将原接入生活区污水管线作位移改造，直线长度42.5米，向南侧位移3.6米，施工长度为49.7米，改造后此段原生活污水管线（砼DN500）废除，经处理后作为新建活动中心的基础地基，新改管线（双壁波纹管DN600）上下端接入原排污干线。新建活动中心主体南山墙距原有建筑七号公寓后檐外墙10米，经设计与甲方决定新改管线距七号公寓外墙6.4米，因基坑开挖深度4米，必须在七号公寓北侧止水并护坡，经设计采用水泥土搅拌桩，另见基坑护坡方案。该地区常年地下水位1.5米左右，须人工2生活区污水管线移位施工方案采用浅机井降水至管道基底0.5米以下，设降水井4眼，每眼深15米，钻孔Ø800，无砂砼渗水井管Ø400，填料为中砂。二、施工部署及措施：本工程计划采用反斗挖掘机开挖管沟，机械配合人工下管安装DN500双壁波纹管胶圈接口排水管。采用200厚中砂垫层，回填中砂到管中心。人工夯填回填土。在原污水管线上断管建造介入井（见示意图）两座，将原钢筋混凝土污水管线在井内破除，将废管端用砼封堵，在破除原污水管线与新管线切改之前，须在上下游原污水井装排污泵，将生活污水引流到就近的市政雨水井，待新管线能正常通水方可停止。三、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩，以便对沟槽开挖进度进行检查。四、沟槽土方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。沟槽深度为4m，采取单侧支护，单侧方沟槽按1:0.5进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作3生活区污水管线移位施工方案为施工操作宽度进行沟槽的开挖。如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。土方沟槽开挖断面示意图2．在大开挖段先将场地围场后才能进行沟槽的开挖，根据土质情况挖深超过2米时最好进行“跳槽”开挖（“跳槽”间隔距离为8~10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。3．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m天然级配的砂石料或中、粗砂并夯实。4．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填4生活区污水管线移位施工方案砂石料或中、粗砂，做好基础处理。5．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。6．质量要求槽底高程0,-30槽底中线每侧宽度不小于规定沟槽边坡不徒于规定（土石方工程施工详见工艺框图）分项工程施工工艺框图-土方工程5测量定线量挖集水坑，排水机械或人工土方安全距离堆码...
