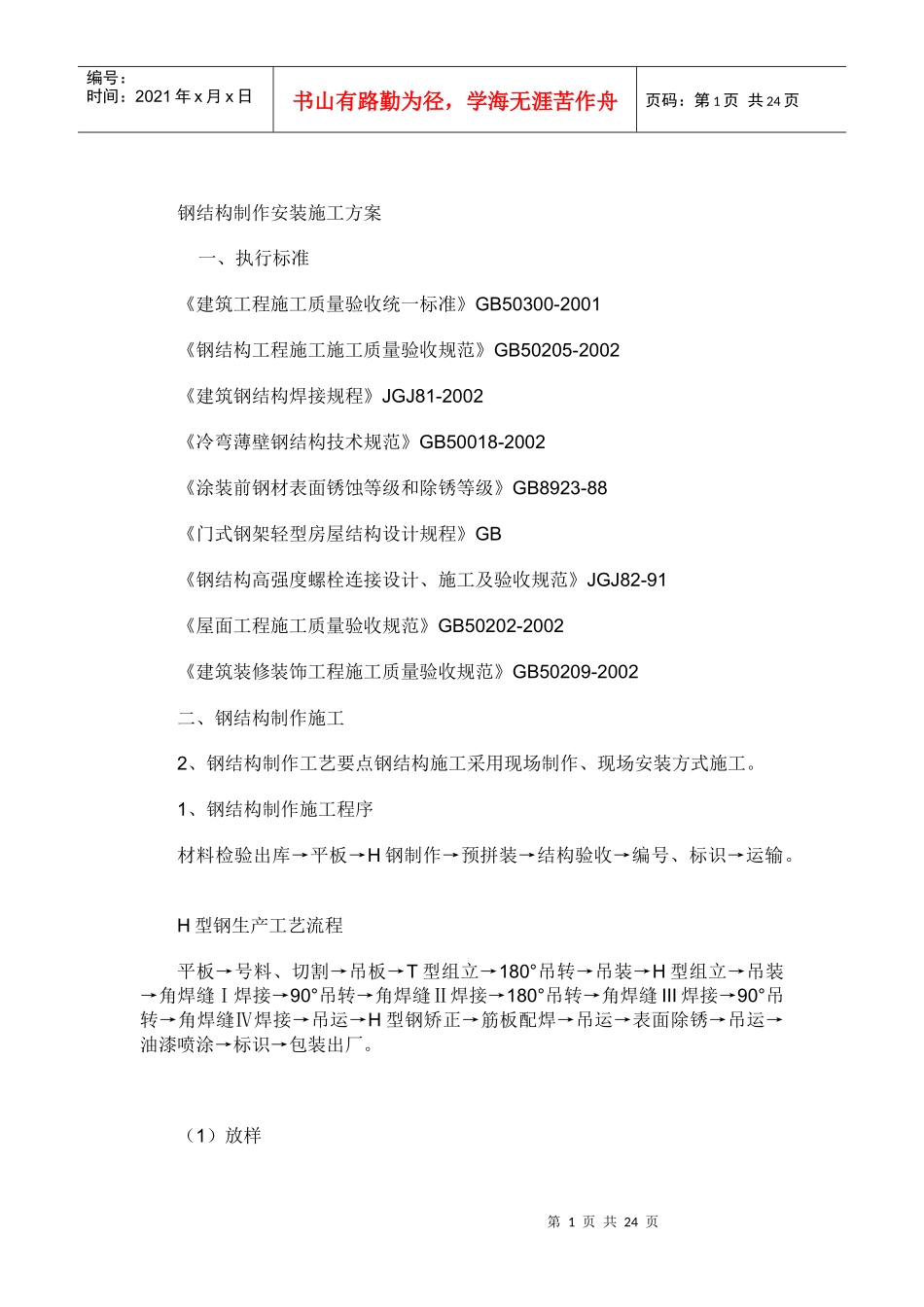

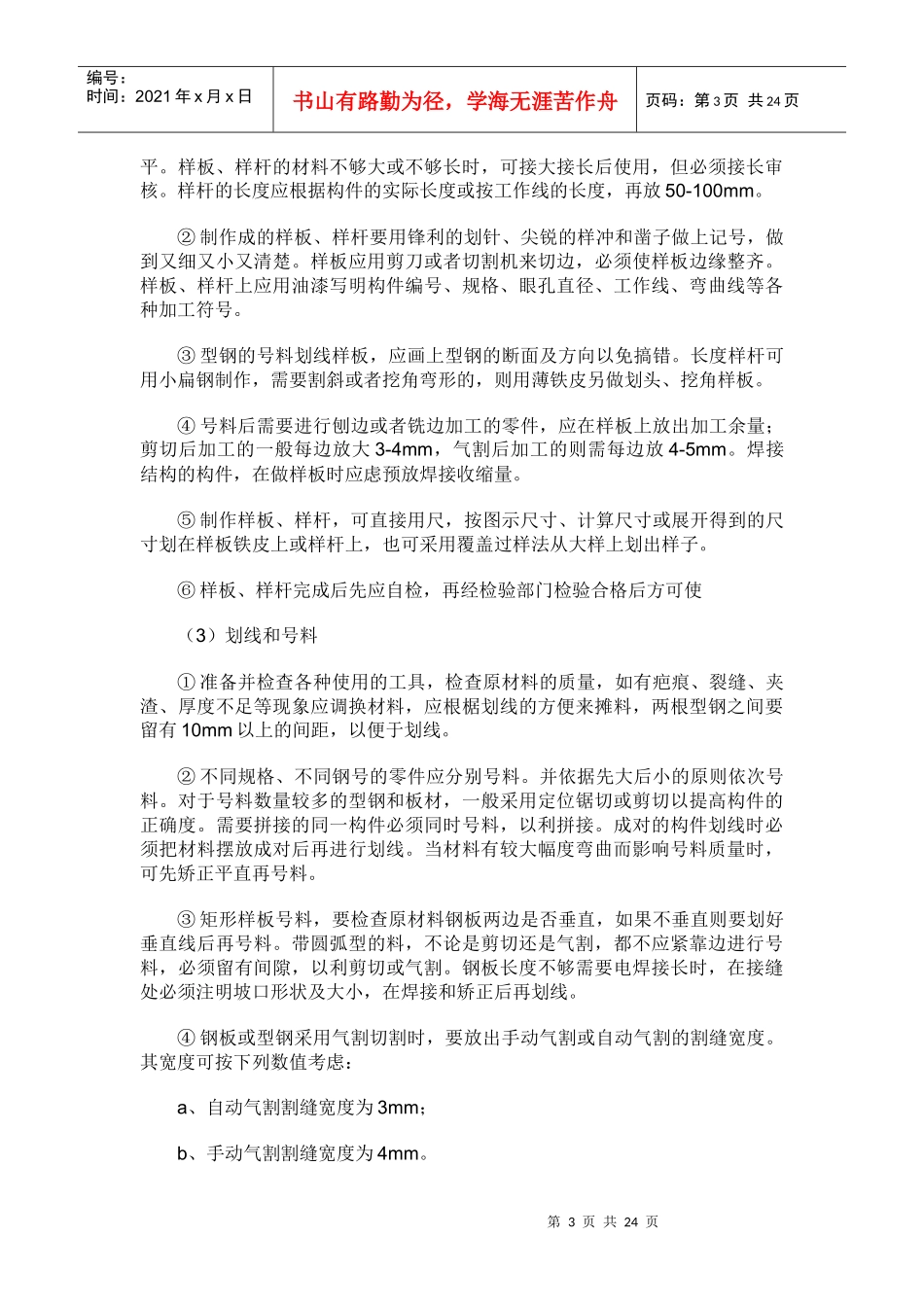

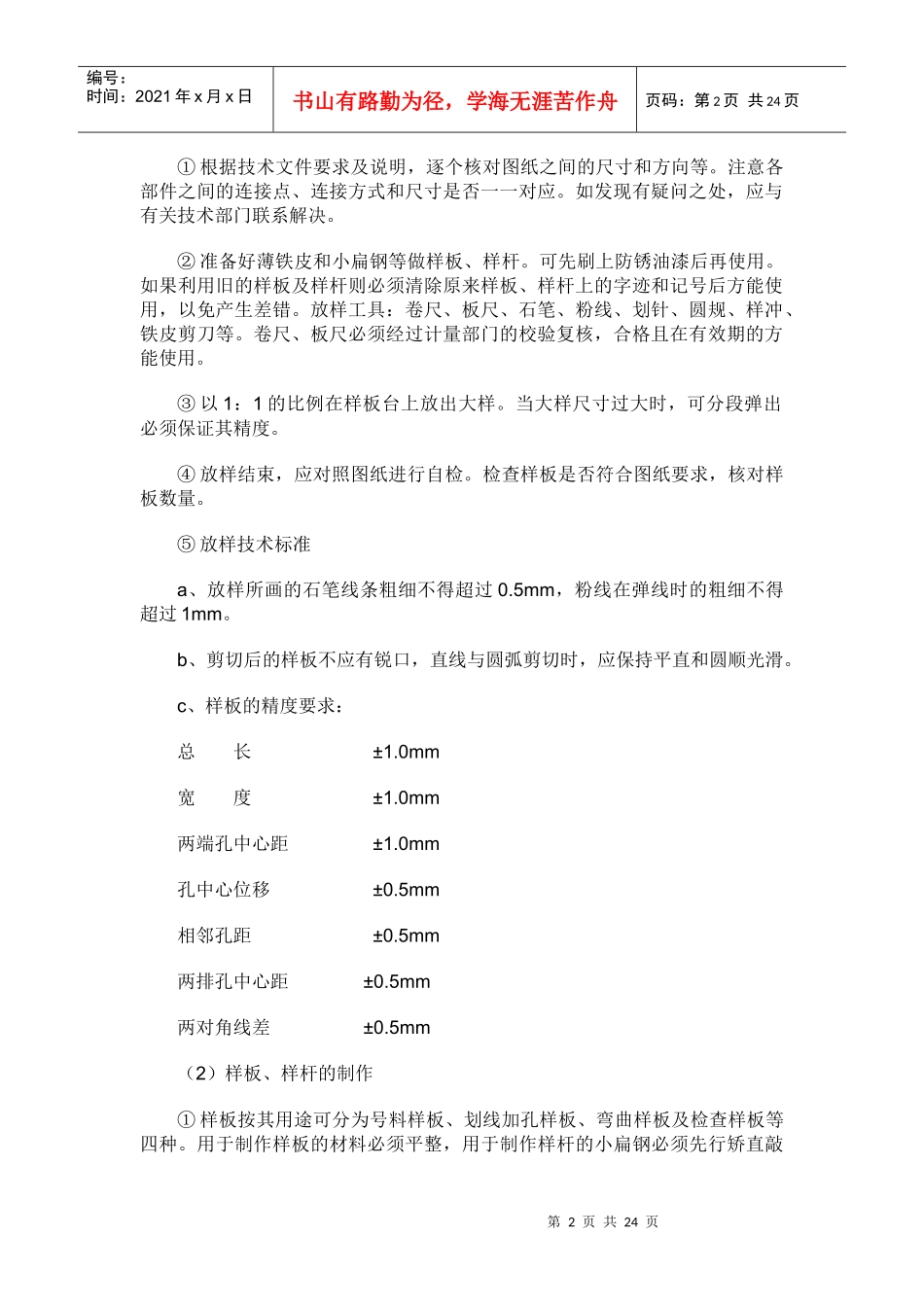

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页钢结构制作安装施工方案一、执行标准《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工施工质量验收规范》GB50205-2002《建筑钢结构焊接规程》JGJ81-2002《冷弯薄壁钢结构技术规范》GB50018-2002《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《门式钢架轻型房屋结构设计规程》GB《钢结构高强度螺栓连接设计、施工及验收规范》JGJ82-91《屋面工程施工质量验收规范》GB50202-2002《建筑装修装饰工程施工质量验收规范》GB50209-2002二、钢结构制作施工2、钢结构制作工艺要点钢结构施工采用现场制作、现场安装方式施工。1、钢结构制作施工程序材料检验出库→平板→H钢制作→预拼装→结构验收→编号、标识→运输。H型钢生产工艺流程平板→号料、切割→吊板→T型组立→180°吊转→吊装→H型组立→吊装→角焊缝Ⅰ焊接→90°吊转→角焊缝Ⅱ焊接→180°吊转→角焊缝III焊接→90°吊转→角焊缝Ⅳ焊接→吊运→H型钢矫正→筋板配焊→吊运→表面除锈→吊运→油漆喷涂→标识→包装出厂。（1）放样第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页①根据技术文件要求及说明，逐个核对图纸之间的尺寸和方向等。注意各部件之间的连接点、连接方式和尺寸是否一一对应。如发现有疑问之处，应与有关技术部门联系解决。②准备好薄铁皮和小扁钢等做样板、样杆。可先刷上防锈油漆后再使用。如果利用旧的样板及样杆则必须清除原来样板、样杆上的字迹和记号后方能使用，以免产生差错。放样工具：卷尺、板尺、石笔、粉线、划针、圆规、样冲、铁皮剪刀等。卷尺、板尺必须经过计量部门的校验复核，合格且在有效期的方能使用。③以1：1的比例在样板台上放出大样。当大样尺寸过大时，可分段弹出必须保证其精度。④放样结束，应对照图纸进行自检。检查样板是否符合图纸要求，核对样板数量。⑤放样技术标准a、放样所画的石笔线条粗细不得超过0.5mm，粉线在弹线时的粗细不得超过1mm。b、剪切后的样板不应有锐口，直线与圆弧剪切时，应保持平直和圆顺光滑。c、样板的精度要求：总长±1.0mm宽度±1.0mm两端孔中心距±1.0mm孔中心位移±0.5mm相邻孔距±0.5mm两排孔中心距±0.5mm两对角线差±0.5mm（2）样板、样杆的制作①样板按其用途可分为号料样板、划线加孔样板、弯曲样板及检查样板等四种。用于制作样板的材料必须平整，用于制作样杆的小扁钢必须先行矫直敲第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页平。样板、样杆的材料不够大或不够长时，可接大接长后使用，但必须接长审核。样杆的长度应根据构件的实际长度或按工作线的长度，再放50-100mm。②制作成的样板、样杆要用锋利的划针、尖锐的样冲和凿子做上记号，做到又细又小又清楚。样板应用剪刀或者切割机来切边，必须使样板边缘整齐。样板、样杆上应用油漆写明构件编号、规格、眼孔直径、工作线、弯曲线等各种加工符号。③型钢的号料划线样板，应画上型钢的断面及方向以免搞错。长度样杆可用小扁钢制作，需要割斜或者挖角弯形的，则用薄铁皮另做划头、挖角样板。④号料后需要进行刨边或者铣边加工的零件，应在样板上放出加工余量；剪切后加工的一般每边放大3-4mm，气割后加工的则需每边放4-5mm。焊接结构的构件，在做样板时应虑预放焊接收缩量。⑤制作样板、样杆，可直接用尺，按图示尺寸、计算尺寸或展开得到的尺寸划在样板铁皮上或样杆上，也可采用覆盖过样法从大样上划出样子。⑥样板、样杆完成后先应自检，再经检验部门检验合格后方可使（3）划线和号料①准备并检查各种使用的工具，检查原材料的质量，如有疤痕、裂缝、夹渣、厚度不足等现象应调换材料，应根椐划线的方便来摊料，两根型钢之间要留有10mm以上的间距，以便于划线。②不同规格、不同钢号的零件应分别号料。并依据先大后小的原则依次号料。对于号料数量较多的型钢和板材，一般采用定位锯切或剪切以提高构件的正确度。需要拼接的同一构件必须同时号料，以利拼接。成对的构件划线时必须把...
