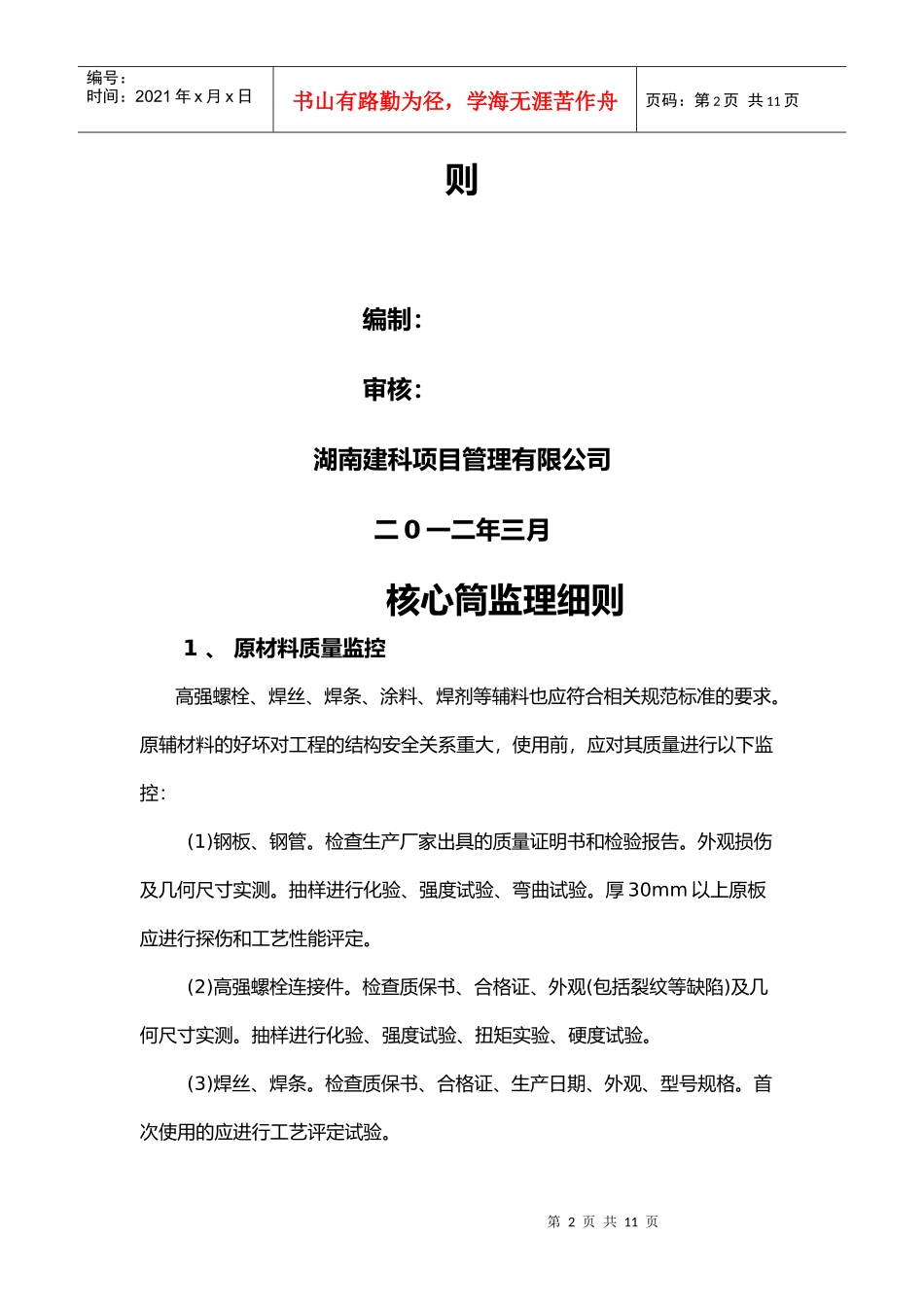

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页新长海服务外包基地框架核心筒监理细第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页则编制:审核:湖南建科项目管理有限公司二0一二年三月核心筒监理细则1、原材料质量监控高强螺栓、焊丝、焊条、涂料、焊剂等辅料也应符合相关规范标准的要求。原辅材料的好坏对工程的结构安全关系重大,使用前,应对其质量进行以下监控:(1)钢板、钢管。检查生产厂家出具的质量证明书和检验报告。外观损伤及几何尺寸实测。抽样进行化验、强度试验、弯曲试验。厚30mm以上原板应进行探伤和工艺性能评定。(2)高强螺栓连接件。检查质保书、合格证、外观(包括裂纹等缺陷)及几何尺寸实测。抽样进行化验、强度试验、扭矩实验、硬度试验。(3)焊丝、焊条。检查质保书、合格证、生产日期、外观、型号规格。首次使用的应进行工艺评定试验。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页(4)涂料。检查质保书、外观生产日期、型号、工艺性能试验。初次使用的分承包方应提供权威部门鉴定报告。(5)焊剂。检查质保书、湿度。(6)气体。检查质保书、纯度。(7)如果钢材供应品种不能满足设计要求,先向业主和设计单位提出申请,并与设计单位共同研究,确定代用材料的有关规格、品种等,代用钢材的化学成分及机械性能应与设计基本一致,并按以上要求进行试验。(8)原辅材料经检验合格后,方可入库使用,否则不得使用。2、进场构件的质量监控(1)构件进场应按现场吊装的需要,分批配套进场,先安装的先进场。每批进场构件的编号及数量应按材料计划表核实。(2)构件验收分两步进行,第一步由驻厂监理和代表检验,存在的问题应在工厂整改合格后方可发运。第二步构件运抵现场后由现场监理及专职质检员组织验收。如发现缺少或损坏,质量不合格者,应在发运清单上注明,双方经办人在交接清单上签字认可,并将验收情况通知生产厂家和安装现场施工负责人。(3)现场验收要点:1)检查构件和配套件的出厂合格证、材料证明和材料的复试报告、焊缝无损检测报告、焊接工艺评定、施工试验报告以及同批交验的施工技术资料。2)检查进场构件的外观质量、构件的挠曲变形、节点板表面损坏与变形、焊缝外观质量、构件表面锈蚀、有摩擦面要求的表面喷砂质量。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页3)检查构件的几何尺寸,特别是两端铣平时构件长度(应将焊接收缩与变形量计入构件的长度内),以及平面度、垂直度;检查安装焊缝坡口的表面状况和尺寸精度、构件连接处的截面几何尺寸、孔径大小及位置、栓钉数量及位置等。4)在检查构件外形尺寸、构件上的节点板、螺栓孔等位置时,应以构件的中心线为基准进行,不得以构件的棱边侧面为基准线进行检查,否则可能导致误差。3、型钢混凝土组合结构特点型钢混凝土组合结构是指在混凝土内配置了型钢和普通钢筋的结构,本工程钢骨柱采用了十字钢骨和箱型钢骨两种;钢骨梁有单钢骨和双钢骨两种,并与体外预应力配套使用,达到了降低梁高的目的。钢管混凝土结构是在型钢柱(箱型柱和钢管柱)内灌注自密实免振捣混凝土;劲性钢筋混凝土结构是在表面布满90mm长剪力钉的型钢结构的外面包裹一层钢筋混凝土外壳。这种结构具有钢结构和混凝土结构的双重优点:a型钢不受含钢率限制,刚度大,承载能力高。b型钢构件截面积小,在结构承载力允许的条件下可以增加使用面积和层高,其经济效益可观。c型钢砼柱结构的延展性高,具有优良的抗震性能。d型钢砼柱结构耐久性和耐火性能优良。e不必等待柱芯混凝土达到一定强度就可继续安装上一个层次的钢结构构件,有效地缩短了建设工程的工期。f钢筋安装工程在钢构件施工完毕后进行,钢筋密集、钢构件表面布满剪力钉,钢筋安装非常困难。g竖向结构模板安装要避免碰撞已经施工完毕的密集的型钢梁,钢柱部位无法设置对拉螺栓,模板设计要全面考虑。h竖向结构模板与型钢柱间仅有150mm空隙,且钢筋和栓钉非常密集,模板上口分布有型...
