高支模满堂脚手架专项施工方案(DOC34页)VIP免费

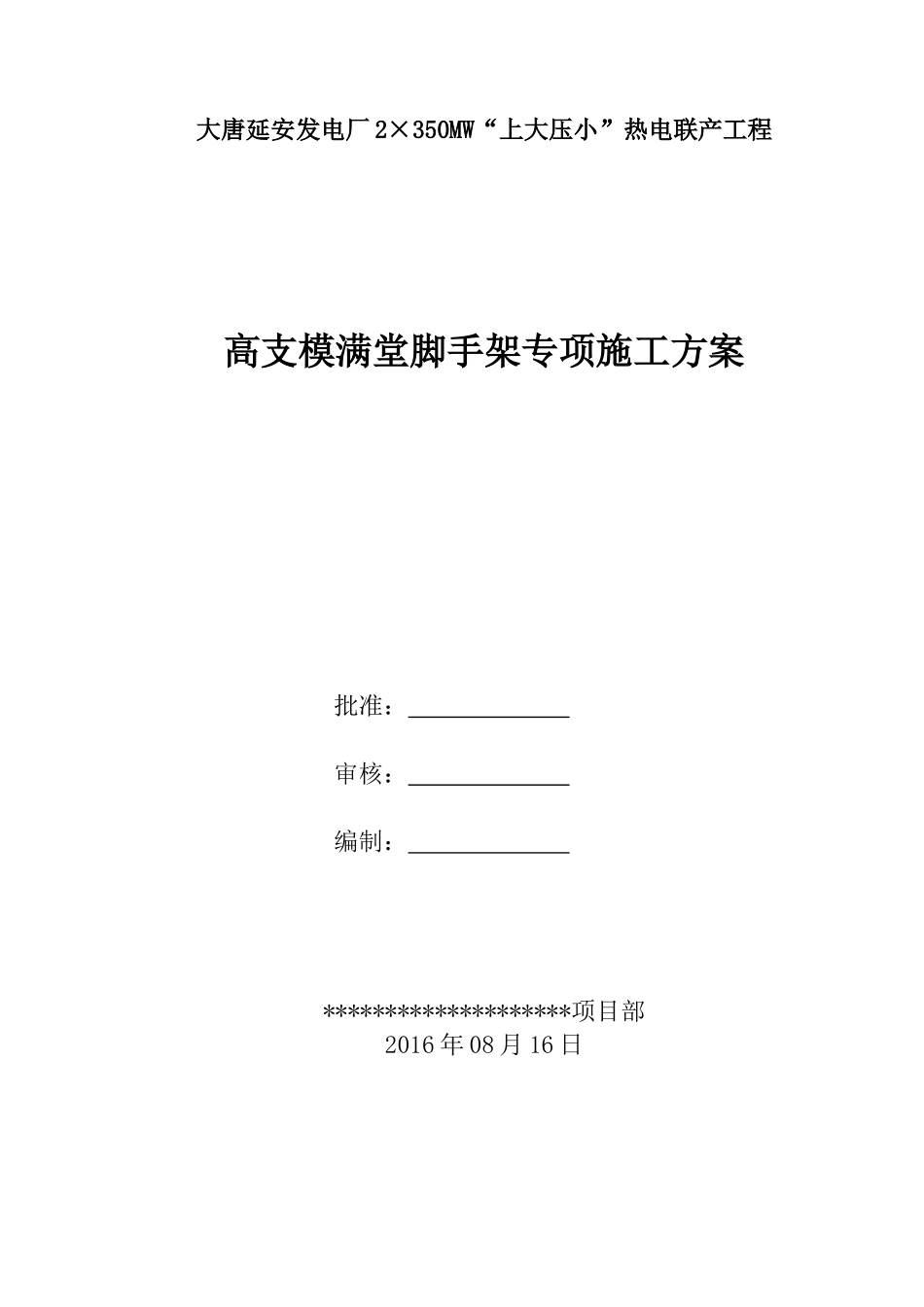

高支模满堂脚手架专项施工方案(DOC34页)_第1页
1/34

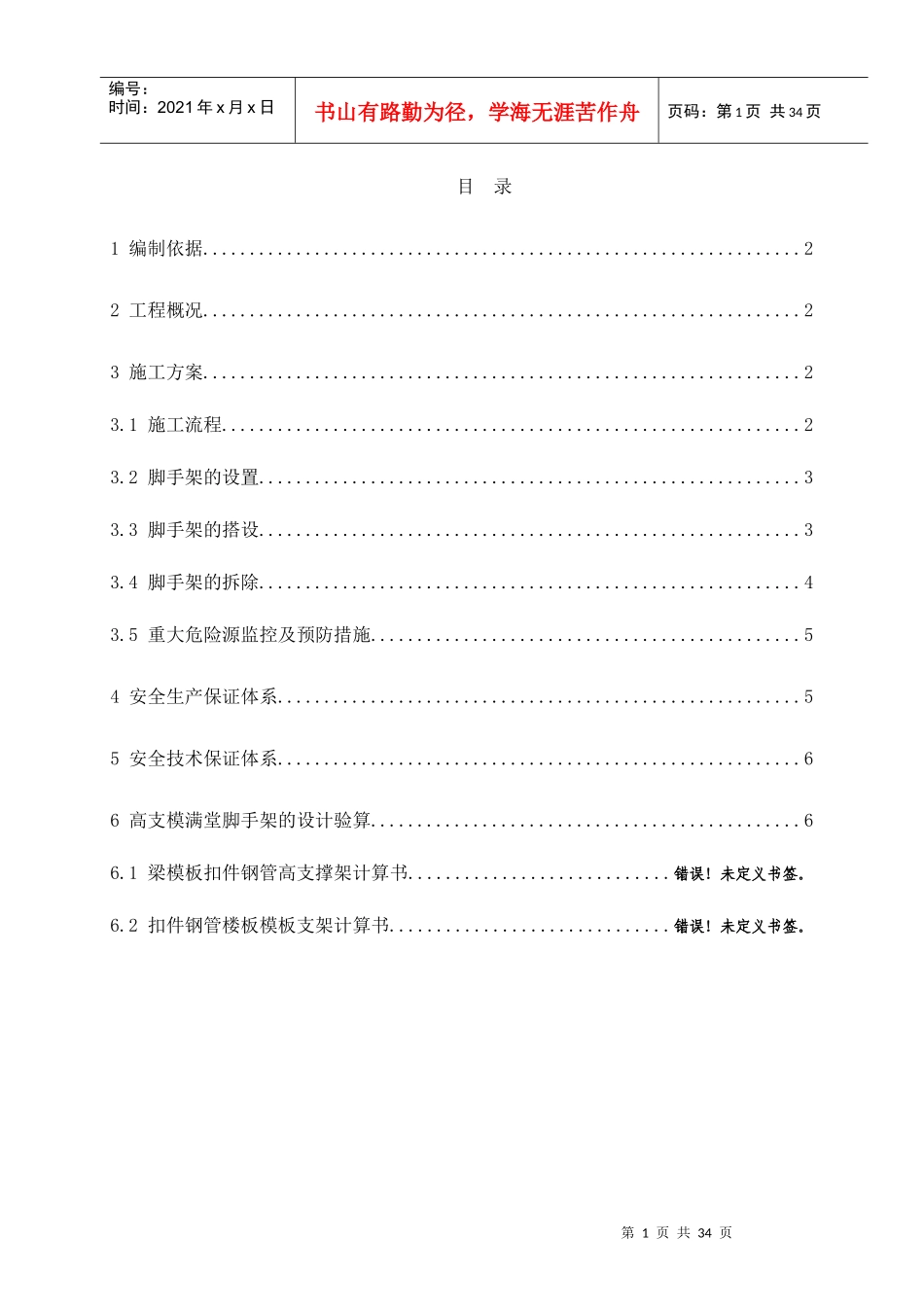

高支模满堂脚手架专项施工方案(DOC34页)_第2页
2/34

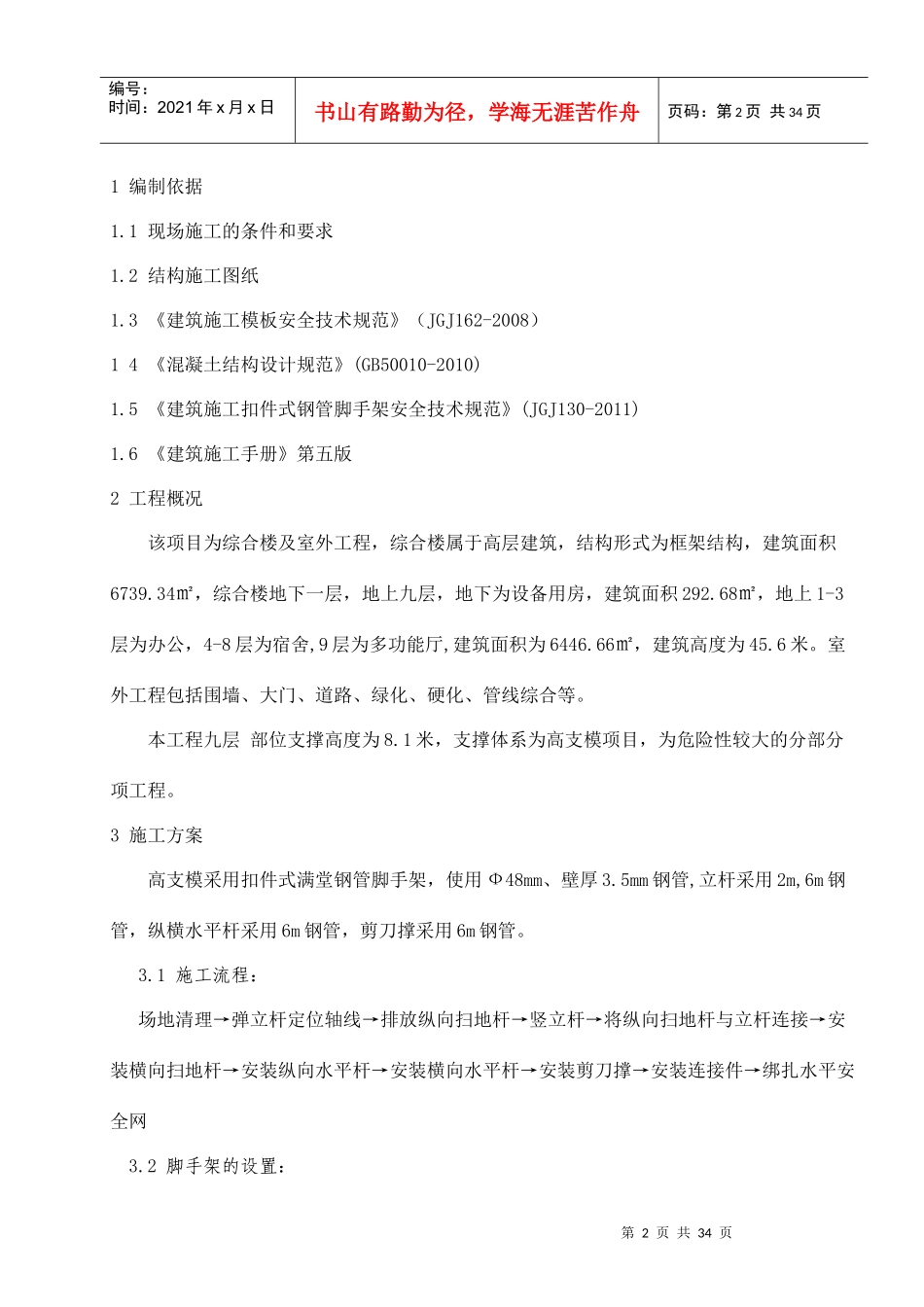

高支模满堂脚手架专项施工方案(DOC34页)_第3页
3/34
大唐延安发电厂2×350MW“上大压小”热电联产工程高支模满堂脚手架专项施工方案批准:审核:编制:********************项目部2016年08月16日第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页目录1编制依据................................................................22工程概况................................................................23施工方案................................................................23.1施工流程..............................................................23.2脚手架的设置..........................................................33.3脚手架的搭设..........................................................33.4脚手架的拆除..........................................................43.5重大危险源监控及预防措施..............................................54安全生产保证体系........................................................55安全技术保证体系........................................................66高支模满堂脚手架的设计验算..............................................66.1梁模板扣件钢管高支撑架计算书............................错误!未定义书签。6.2扣件钢管楼板模板支架计算书..............................错误!未定义书签。第1页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页1编制依据1.1现场施工的条件和要求1.2结构施工图纸1.3《建筑施工模板安全技术规范》(JGJ162-2008)14《混凝土结构设计规范》(GB50010-2010)1.5《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)1.6《建筑施工手册》第五版2工程概况该项目为综合楼及室外工程,综合楼属于高层建筑,结构形式为框架结构,建筑面积6739.34㎡,综合楼地下一层,地上九层,地下为设备用房,建筑面积292.68㎡,地上1-3层为办公,4-8层为宿舍,9层为多功能厅,建筑面积为6446.66㎡,建筑高度为45.6米。室外工程包括围墙、大门、道路、绿化、硬化、管线综合等。本工程九层部位支撑高度为8.1米,支撑体系为高支模项目,为危险性较大的分部分项工程。3施工方案高支模采用扣件式满堂钢管脚手架,使用Ф48mm、壁厚3.5mm钢管,立杆采用2m,6m钢管,纵横水平杆采用6m钢管,剪刀撑采用6m钢管。3.1施工流程:场地清理→弹立杆定位轴线→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆连接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连接件→绑扎水平安全网3.2脚手架的设置:第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页3.2.1脚手架立杆纵横距为0.8m,其中梁纵距为0.8m,横向间距为0.3m,竖向支撑采用单立杆,并用对接扣件相互错开对接,且不能在同一步距内,下端第一杆采用2m杆和6m杆相互错开,步距均为1.5m。3.2.2剪刀撑四边与中间每隔4m设置一道竖向剪刀撑,由底到顶连续设置,满堂脚手架两端与中间每隔5m设置一道水平剪刀撑。3.3脚手架的搭设3.3.1立杆施工要求(1)立杆设置前要用墨斗线弹出立杆位置线,并在位置线处设置立杆。(2)立杆接长严禁搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错开距离不小于500mm,各接头中心距主节点不大于步跨的1/3。(3)严禁将上段立杆与下段立杆错开固定在水平杆上,立杆的垂直偏差不大于架高的1/300。(4)、严禁使用不合格、锈蚀、和有裂纹的扣件。3.3.2水平杆施工要求纵横水平钢管水平方向间距与立杆间距相同,顶端水平杆距楼板、梁为900mm,步距为不大于1.5m。(1)脚手架底座上不大于200mm处的立杆上必须设置纵、横向扫地杆,横向水平杆设于纵向杆之下,纵向水平杆固定在立杆的内侧,并采用直角扣件与立杆扣紧。(2)纵横向水平杆接长一般采用对接扣件连接,相邻纵向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm。(3)每一主节点处必须设...
