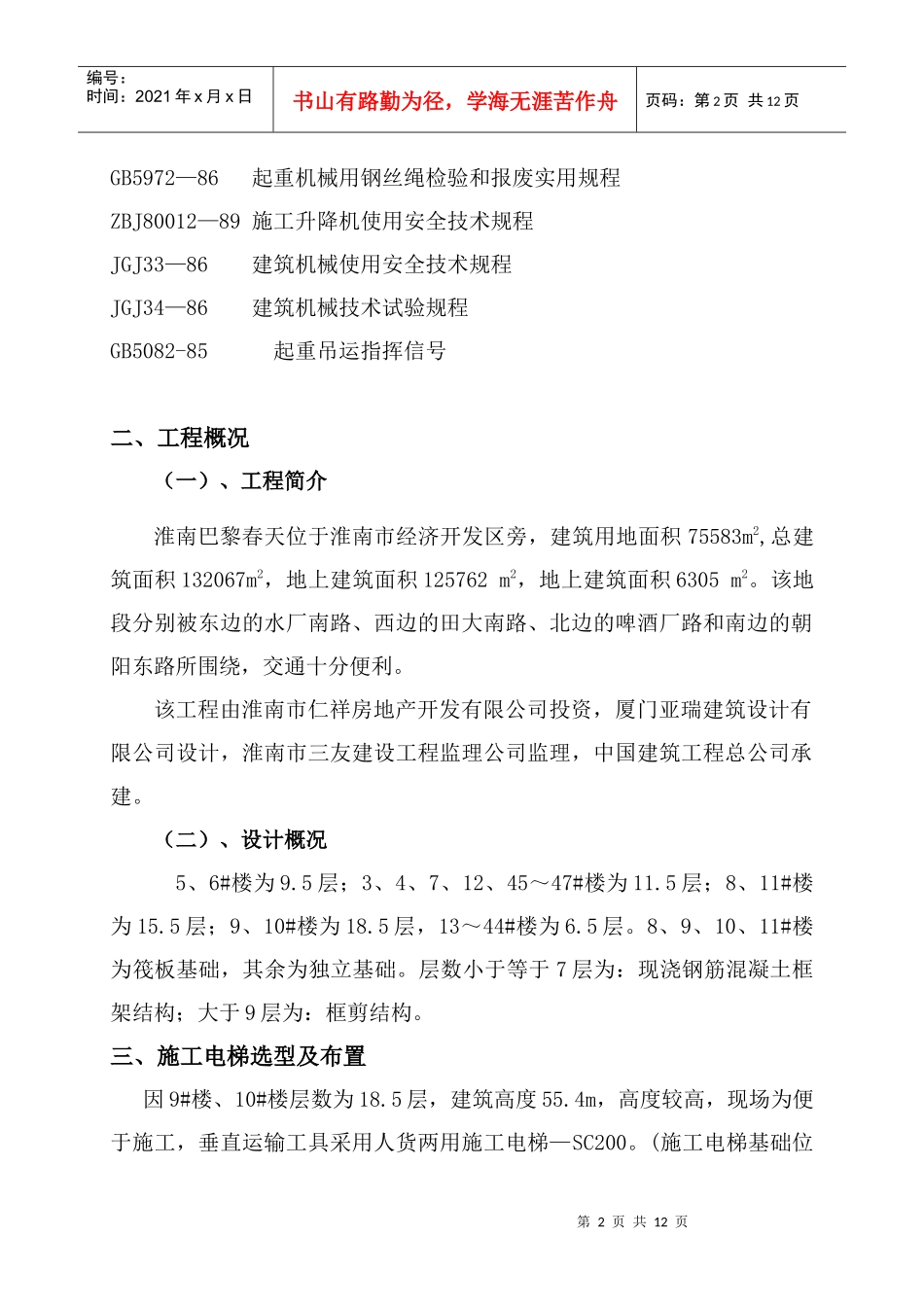

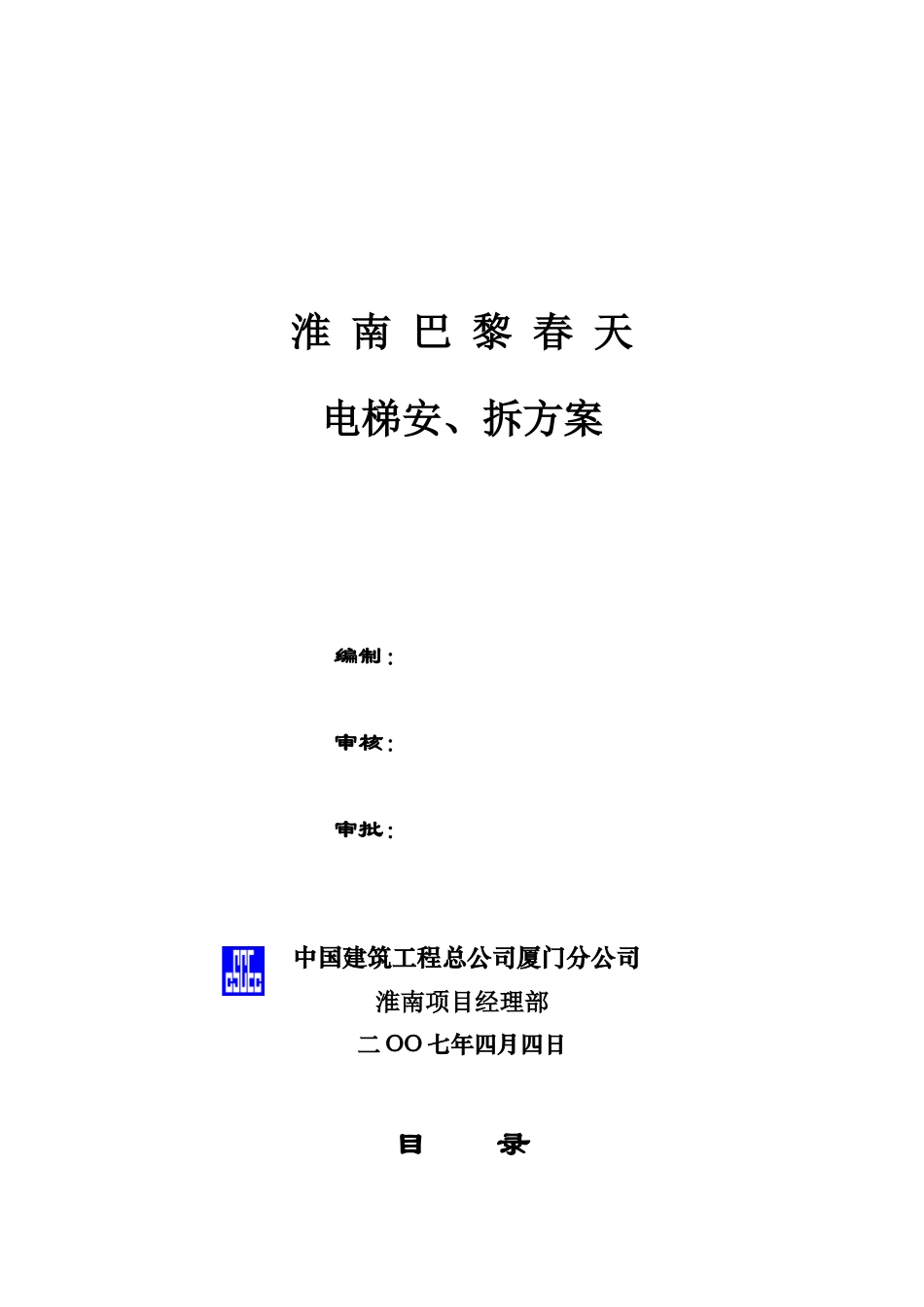

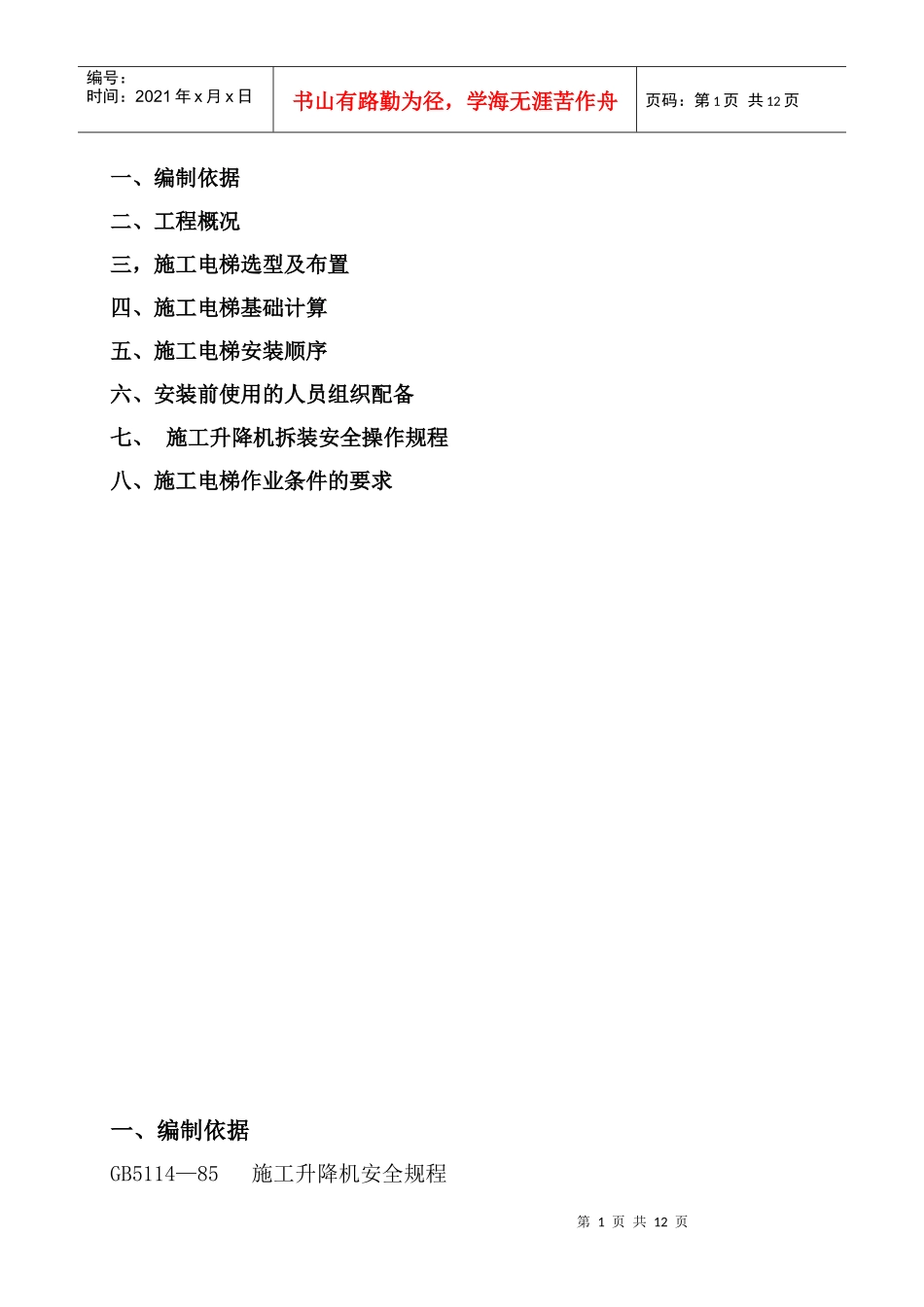

淮南巴黎春天电梯安、拆方案编制：审核：审批：中国建筑工程总公司厦门分公司淮南项目经理部二OO七年四月四日目录第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、编制依据二、工程概况三，施工电梯选型及布置四、施工电梯基础计算五、施工电梯安装顺序六、安装前使用的人员组织配备七、施工升降机拆装安全操作规程八、施工电梯作业条件的要求一、编制依据GB5114—85施工升降机安全规程第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页GB5972—86起重机械用钢丝绳检验和报废实用规程ZBJ80012—89施工升降机使用安全技术规程JGJ33—86建筑机械使用安全技术规程JGJ34—86建筑机械技术试验规程GB5082-85起重吊运指挥信号二、工程概况（一）、工程简介淮南巴黎春天位于淮南市经济开发区旁，建筑用地面积75583m2,总建筑面积132067m2，地上建筑面积125762m2，地上建筑面积6305m2。该地段分别被东边的水厂南路、西边的田大南路、北边的啤酒厂路和南边的朝阳东路所围绕，交通十分便利。该工程由淮南市仁祥房地产开发有限公司投资，厦门亚瑞建筑设计有限公司设计，淮南市三友建设工程监理公司监理，中国建筑工程总公司承建。（二）、设计概况5、6#楼为9.5层；3、4、7、12、45～47#楼为11.5层；8、11#楼为15.5层；9、10#楼为18.5层，13～44#楼为6.5层。8、9、10、11#楼为筏板基础，其余为独立基础。层数小于等于7层为：现浇钢筋混凝土框架结构；大于9层为：框剪结构。三、施工电梯选型及布置因9#楼、10#楼层数为18.5层，建筑高度55.4m，高度较高，现场为便于施工，垂直运输工具采用人货两用施工电梯—SC200。(施工电梯基础位第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页置详附图)主要技术参数见下表：SC200技术参数序号项目单位技术参数备注1额定载重量KG2000/20002额定提升速度m/min33减速机速比i=163额定提升高度m3004吊笼内空m3×1.35吊笼内部高度m2.46启动电流A2707工作电流A638电机功率KW159标准节质量KG14010整机自重t20H=150m11安全器型号SAJ30-1.212标准节高度m/节1.508四、施工电梯基础计算9#、10#楼计划施工电梯安装高度为60m。施工电梯整机自重为：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页20t-0.14t×150/1.5+0.14t×60/1.5=11.6t额定载重量：2×2t=4t施工电梯使用过程中的最大重量为：11.6t+4t=15.6t根据施工电梯说明书要求，施工电梯基础高度为500，长宽为4200。考虑到基础所在位置地下室顶板厚度为250㎜，为保证基础高度达到500㎜，在原地下室顶板上再增加250㎜厚混凝土，地下室顶板配筋不变，上部250㎜厚基础配筋采用施工电梯说明书中所给的配筋（具体配筋尺寸详附图）。施工电梯对地下室顶板产生的荷载：15.6t/4.2×4.2=0.9t/㎡=9KN/㎡。9#楼、10#楼施工电梯基础中心位置各有一道框架梁，9#楼KL66500×900，面筋2Φ25，底筋3Φ25。10#楼KL67400×900，面筋2Φ25，底筋4Φ25。1、9#楼施工电梯基础验算：因基础所在位置框架梁为主要受力部位，如果基础部位在单独考虑框架梁受力的情况下能满足要求，则地下室顶板能满足基础及施工电梯的重量。施工电梯基础自重：4.2×4.2×0.5×25KN/㎡=22t施工电梯最大重量：15.6t施工电梯基础在框架梁上的受力面积为：9#楼电梯0.5m×4.2m=2.1㎡Q1=(22t+15.6t)/2.1㎡=180KN/㎡Mmax=qbl/24=180×4.2m×6.3m/24=198KN·m第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页框架梁KL66为双筋梁，受压高度为XX=（fyAs-fy′AS′）/а1fcbfy=fy′=360N/㎜2fc=14.3N/㎜2As=1472㎜2AS′=981㎜2b=500㎜ho=h-25-25/2=862.5а1=1X=(360×1472-360×981)/(500×14.3)=24.7㎜X<2аs′=2×30㎜=60㎜Mu=fyAs(ho-аs′)=440.6KN·m>Mmax=198KN·m9#楼KL66满足施工电梯承载力要求所以9#楼施工电梯基础所在的地下室顶板满足要求。2、10#楼施工电梯基础验算施工电梯基础自重：4.2×4.2×0.5×25KN/㎡=22t施工...
