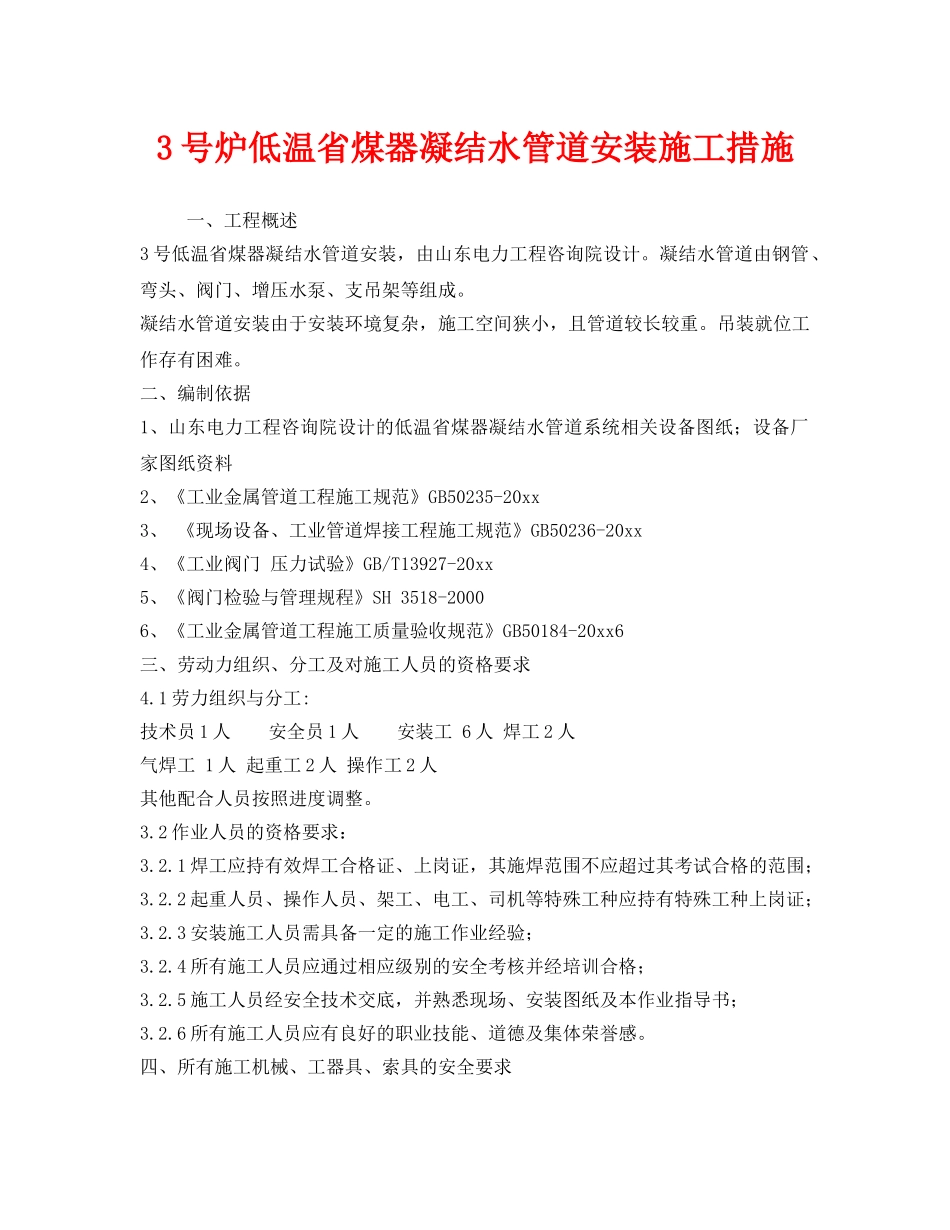

3号炉低温省煤器凝结水管道安装施工措施一、工程概述3号低温省煤器凝结水管道安装，由山东电力工程咨询院设计。凝结水管道由钢管、弯头、阀门、增压水泵、支吊架等组成。凝结水管道安装由于安装环境复杂，施工空间狭小，且管道较长较重。吊装就位工作存有困难。二、编制依据1、山东电力工程咨询院设计的低温省煤器凝结水管道系统相关设备图纸；设备厂家图纸资料2、《工业金属管道工程施工规范》GB50235-20xx3、《现场设备、工业管道焊接工程施工规范》GB50236-20xx4、《工业阀门压力试验》GB/T13927-20xx5、《阀门检验与管理规程》SH3518-20006、《工业金属管道工程施工质量验收规范》GB50184-20xx6三、劳动力组织、分工及对施工人员的资格要求4.1劳力组织与分工:技术员1人安全员1人安装工6人焊工2人气焊工1人起重工2人操作工2人其他配合人员按照进度调整。3.2作业人员的资格要求：3.2.1焊工应持有效焊工合格证、上岗证，其施焊范围不应超过其考试合格的范围；3.2.2起重人员、操作人员、架工、电工、司机等特殊工种应持有特殊工种上岗证；3.2.3安装施工人员需具备一定的施工作业经验；3.2.4所有施工人员应通过相应级别的安全考核并经培训合格；3.2.5施工人员经安全技术交底，并熟悉现场、安装图纸及本作业指导书；3.2.6所有施工人员应有良好的职业技能、道德及集体荣誉感。四、所有施工机械、工器具、索具的安全要求4.1主要施工机械、工器具、索具:名称数量名称数量名称数量25t汽车吊1台气割工具2套3t手拉葫芦4个角向磨光机4台电焊机3台50米卷尺1把水平仪1台Φ1钢丝绳2根5米钢卷尺2把水准仪1台4.2.1起重机械必须有上级主管部门颁发的“起重机械安全准用证”起重机械的制动、限位、联锁以及保护等安全装置齐全、灵敏、可靠。起重机械的操作人员必须持有机械操作上岗证。起重须专人指挥，严格执行操作规程，戴有起重标志，正确使用旗语。指挥信号明确、准确。吊装前要检查吊具是否完好，吊具不准超负荷使用。吊耳应牢靠，质量合格方可使用。遇恶劣天气或照明不足影响起吊时，不得进行起重作业。4.2.2运输机械经主管部门验收后方可使用；行驶时，驾驶室外和车厢上不得站人，严禁人货混装。用拖拉机运输设备时，不得超载，不得载人。车辆启动前应先鸣号，载货时车速不得超过5Km/h，空车车速不得超过10Km/h。4.2.3所用的起重索具必须依据所吊构件的重量选择，起吊用钢丝绳要保证8倍的安全系数,钢丝绳使用前要仔细检查是否有损坏现象，有断股、烧伤、严重锈蚀的不得使用。使用中注意不要让锐角磨或切钢丝绳。必须使用有标签的合格钢丝绳。钢丝绳应保持良好的润滑状态，不得超负荷使用。起重索具都要检查合格，用钢印进行标识。4.2.4链条葫芦、钢丝绳等起重索具要经检验合格，使用前再检查。链条葫芦严禁扭结或双链条拆成单链条使用，链条葫芦在使用前要进行全面检查。倒链、卸扣、吊带、吊盘、等用前仔细检查，吊盘装配牢固，不得有裂纹变形；如捆绑于棱角处时，应采用适当包角（半圆管、木板或其他柔软物）保护。4.2.5正确使用工器具。电焊时要用防护面罩，气割时要戴防紫外线眼镜.使用撬棒选好受力支点，防止撬棒滑脱伤人。不要将手脚伸到被撬起的构件下方，防止被挤伤。五、施工工序及方法5.1管道安装流程组织相关人员学习管道安装资料领取材料及工具下料开坡口吊装就位组对点焊焊口焊接管线检查冲洗吹扫管道试验防腐保温竣工验收5.2施工准备5.2.1施工技术准备：组织相关技术人员、技术工人和有关管理人员，学习施工图纸、技术文件和施工验收标准规范，明确工程质量要求，编制施工技术交底，并向施工人员作好技术交底。5.2.2施工人员准备：参加施工作业人员必须参加通过安全技术培训，取得上岗作业资格证书，参加焊接的焊工必须持有关劳动部门考核合格的焊工合格证，并有相应材质的合格项目，并得到业主的认可。5.2.3材料准备：根据工程所需领取相应的材料，对其分类储存及加强管理。保证在施工过程中所需材料的提供。5.2.4施工机具的准备：现场施工需要的机具要及早调配，必须保证现场施工需要。5.2.5施工场地的准备：由于管道集中在两个电除尘框架及锅炉钢架中间，空间小，所以在吊...
