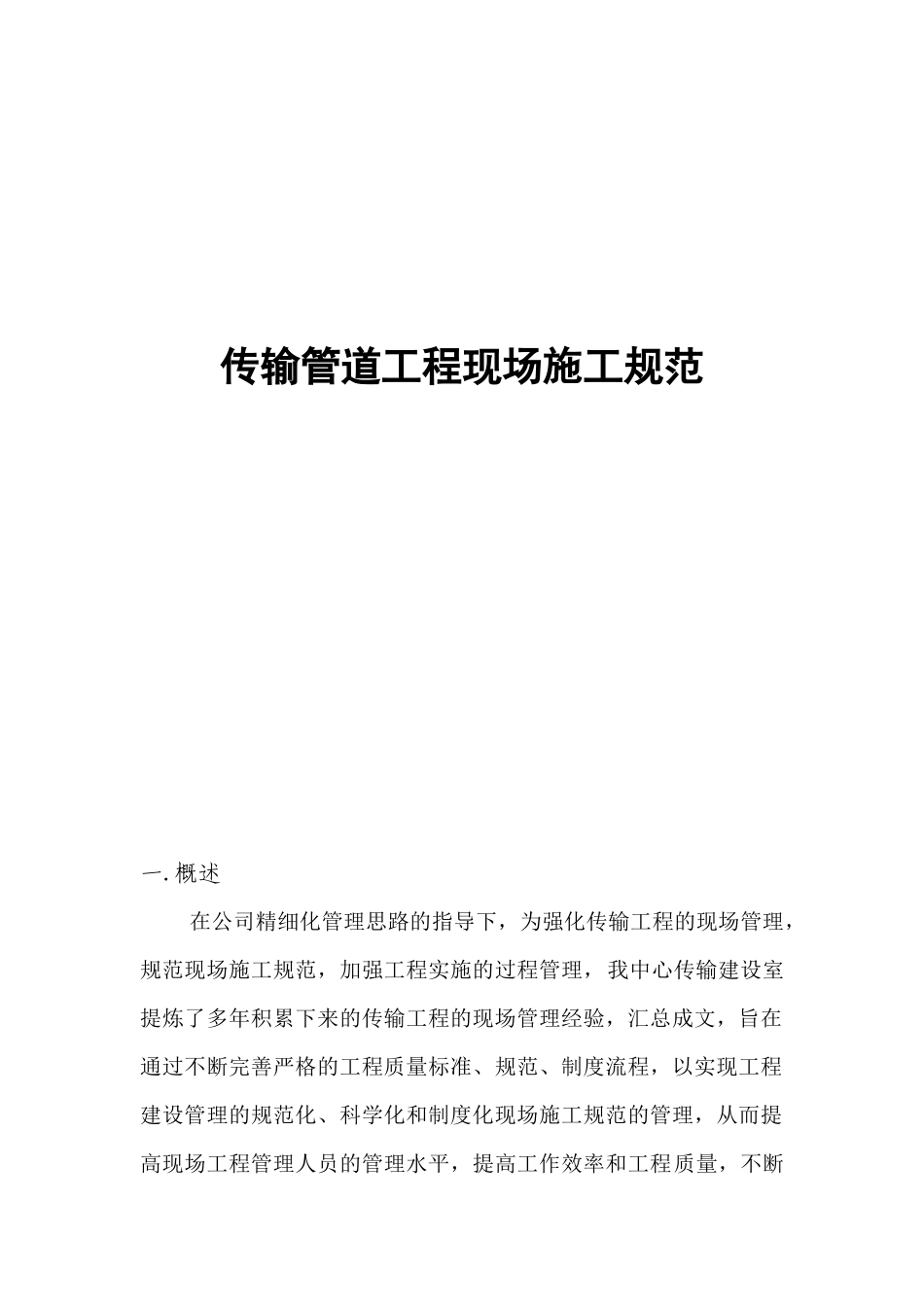

移动通信集团传输管道工程现场施工规范

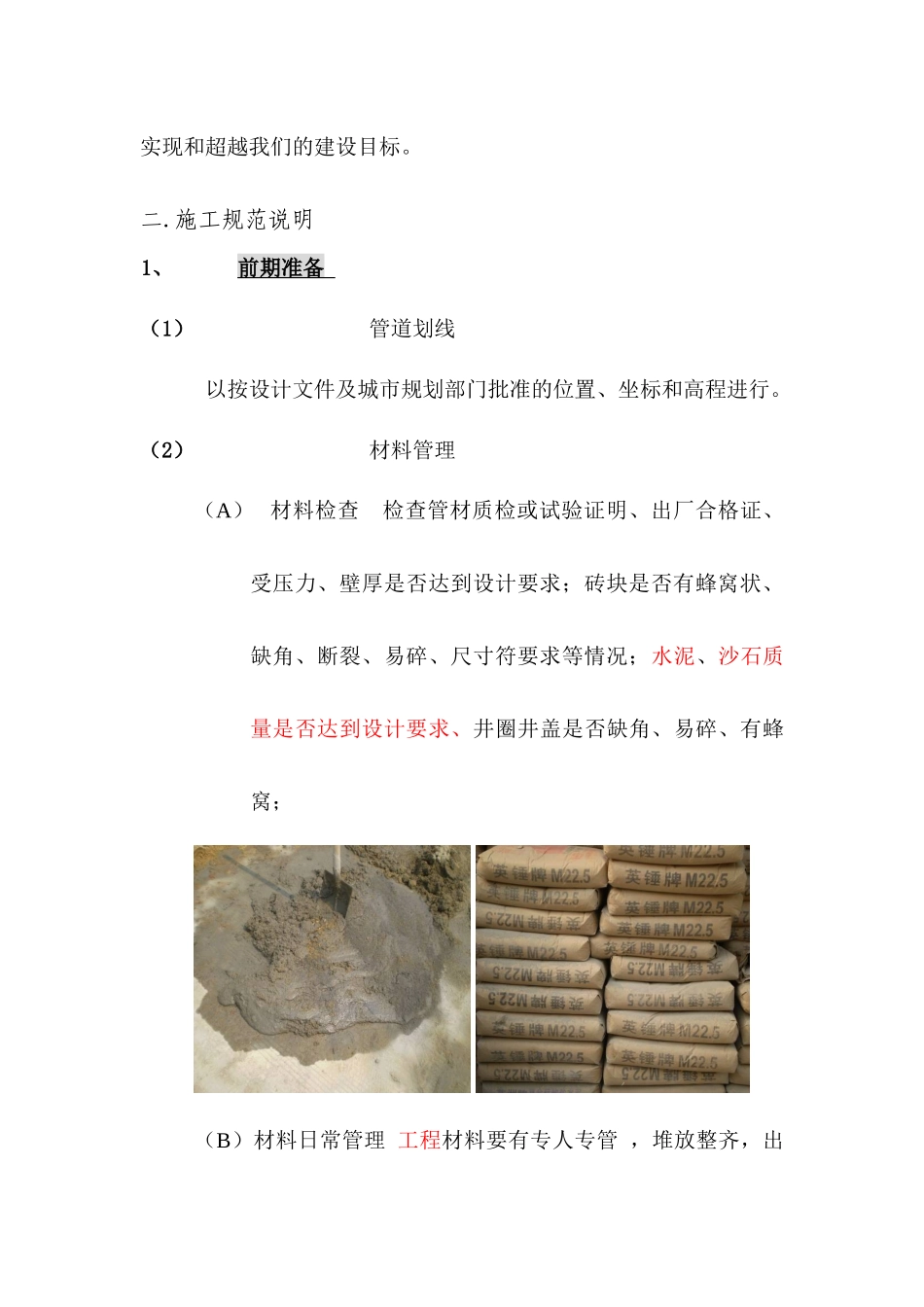

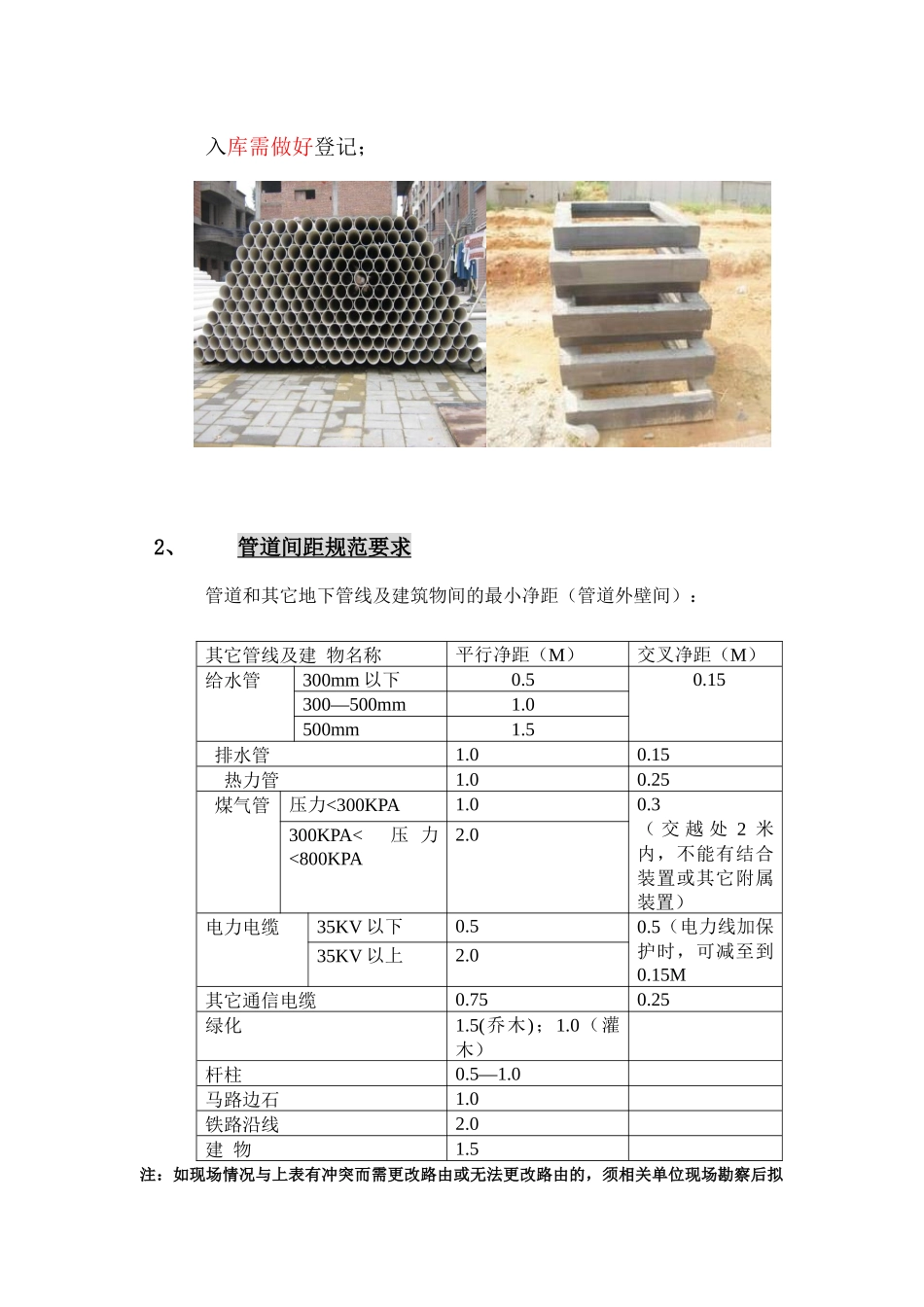

传输管道工程现场施工规范 一.概述在公司精细化管理思路的指导下，为强化传输工程的现场管理，规范现场施工规范，加强工程实施的过程管理，我中心传输建设室提炼了多年积累下来的传输工程的现场管理经验，汇总成文，旨在通过不断完善严格的工程质量标准、规范、制度流程，以实现工程建设管理的规范化、科学化和制度化现场施工规范的管理，从而提高现场工程管理人员的管理水平，提高工作效率和工程质量，不断实现和超越我们的建设目标。二.施工规范说明1、前期准备 （1）管道划线以按设计文件及城市规划部门批准的位置、坐标和高程进行。（2）材料管理（A） 材料检查 检查管材质检或试验证明、出厂合格证、受压力、壁厚是否达到设计要求；砖块是否有蜂窝状、缺角、断裂、易碎、尺寸符要求等情况；水泥、沙石质量是否达到设计要求、井圈井盖是否缺角、易碎、有蜂窝； （B）材料日常管理 工程材料要有专人专管 ，堆放整齐，出入库需做好登记；2、管道间距规范要求 管道和其它地下管线及建筑物间的最小净距（管道外壁间）： 其它管线及建 物名称平行净距（M）交叉净距（M）给水管300mm 以下0.50.15300—500mm1.0500mm1.5 排水管1.00.15热力管1.00.25 煤气管压力<300KPA1.00.3（ 交 越 处 2 米内，不能有结合装置或其它附属装置）300KPA< 压 力<800KPA2.0电力电缆35KV 以下0.50.5（电力线加保护时，可减至到0.15M35KV 以上2.0其它通信电缆0.750.25绿化1.5(乔木)；1.0（灌木）杆柱0.5—1.0马路边石1.0铁路沿线2.0建 物1.5注：如现场情况与上表有冲突而需更改路由或无法更改路由的，须相关单位现场勘察后拟定处理方案；3、管道敷设规范要求 （1）管沟开挖：按测量线开挖，管道中心偏差不得大于正负10mm。管道开挖前一定要放线，做到管道沟顺直；同时沟底要平整，转弯应平缓过度，管道沟弯曲半径应不小于 36 米。遇不稳定土壤或有腐蚀性土壤时需要特殊处理后方可继续施工。孔距离需采用放坡，按“一”字或“人”字设置。（2）管道深度：沟深以公路路面为基准，人行道要求管道埋深90cm 以上，车行道要求 1.1m，指管顶与路面距离，如原地面高于公路面，以公路面为标准，原地地面低于公路面的，以原地面为标准，遇特殊地段无法达到设计要求的，需相关单位视现场实际情况采用相应的保护措施降低埋深，如：套用钢管（125MM）或混凝土三面包封（30CM*30CM）等措施。地面 450MM 200MM 1000 mm 回填土 700MM 填充沙 100MM 100...
