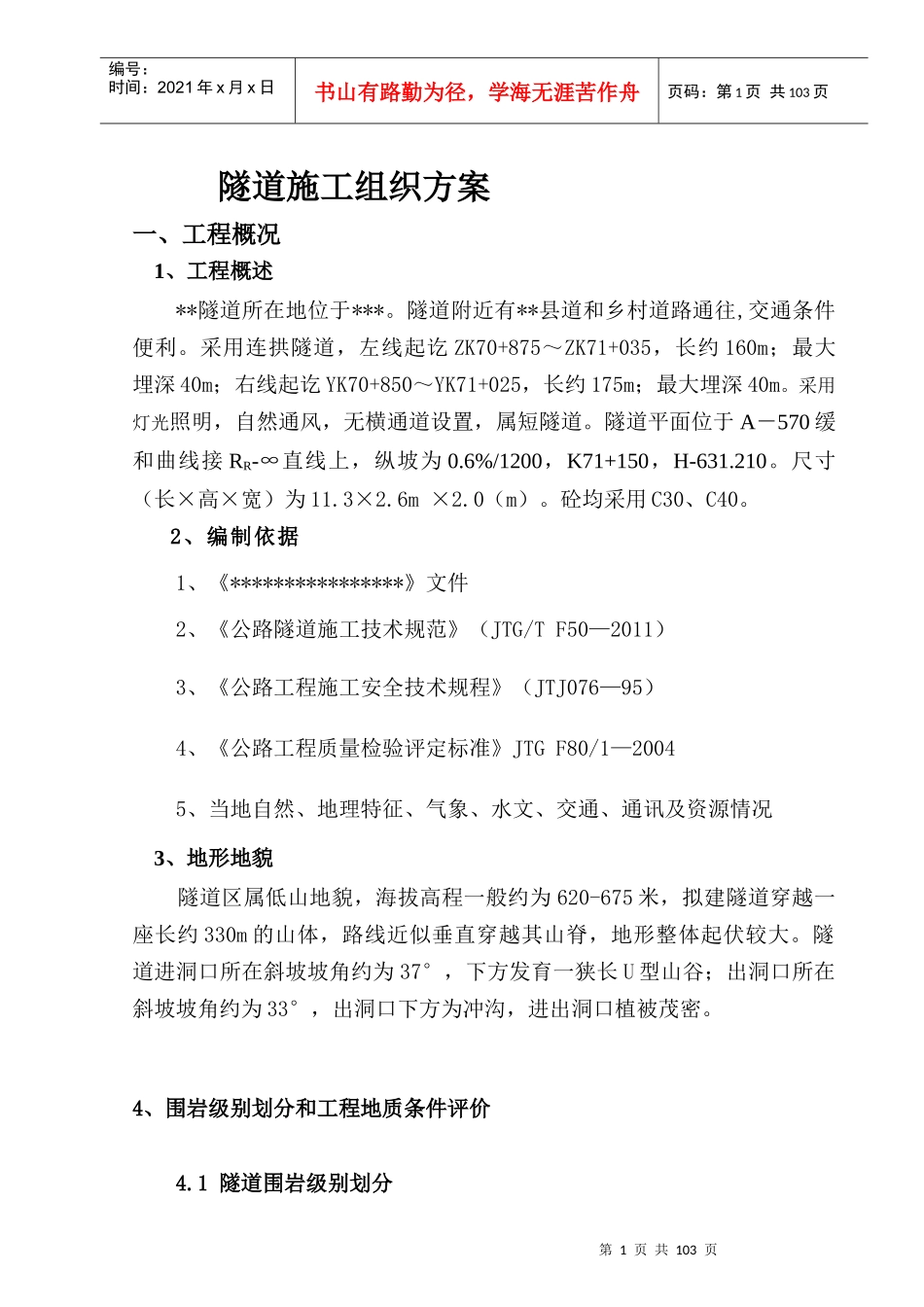

第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页隧道施工组织方案一、工程概况1、工程概述**隧道所在地位于***。隧道附近有**县道和乡村道路通往,交通条件便利。采用连拱隧道，左线起讫ZK70+875～ZK71+035，长约160m；最大埋深40m；右线起讫YK70+850～YK71+025，长约175m；最大埋深40m。采用灯光照明，自然通风，无横通道设置，属短隧道。隧道平面位于A－570缓和曲线接RR-∞直线上，纵坡为0.6%/1200，K71+150，H-631.210。尺寸（长×高×宽）为11.3×2.6m×2.0（m）。砼均采用C30、C40。2、编制依据1、《****************》文件2、《公路隧道施工技术规范》（JTG/TF50—2011）3、《公路工程施工安全技术规程》（JTJ076—95）4、《公路工程质量检验评定标准》JTGF80/1—20045、当地自然、地理特征、气象、水文、交通、通讯及资源情况3、地形地貌隧道区属低山地貌，海拔高程一般约为620-675米，拟建隧道穿越一座长约330m的山体，路线近似垂直穿越其山脊，地形整体起伏较大。隧道进洞口所在斜坡坡角约为37°，下方发育一狭长U型山谷；出洞口所在斜坡坡角约为33°，出洞口下方为冲沟，进出洞口植被茂密。4、围岩级别划分和工程地质条件评价4.1隧道围岩级别划分第2页共103页第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页本隧道围岩分级采用现行《公路隧道设计规范》（JTGD70-2004），结合地质调绘、岩土体试验、震探提供的围岩弹性纵波速等对围岩进行分级并综合评价。以BQ/［BQ］值为标准进行分级。4.1.1K70+850～K70+905段：该段Ⅴ级围岩，地层为强风化石英片岩，岩体极破碎，为极软岩，工程地质性质较差，由于浅埋对围岩影响，围岩自稳能力较差，开挖时易发生冒顶。雨季地下水出水状态以点滴状为主。4.1.2K70+905～K71+000段：该段Ⅳ级围岩，地层主要为中风化石英片岩，岩体较破碎。节理裂隙较发育，岩体较破碎，为较硬岩，工程地质性质及围岩自稳能力一般，地下水出水状态为点滴状，拱部无支护时可产生局部局部小坍塌。4.1.3K71+000～K71+035段：该段为Ⅴ级围岩，围岩为强风化石英片岩；岩体极破碎，结构面极发育，结合差，碎裂状结构；拱部及侧壁自稳性差，开挖时易发生中～小塌方；雨季地下水出水状态以点滴状为主。第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页仰坡以强风化层为主，自然坡清表后采取喷锚挂网防护。隧道围岩级别划分表起止桩号分段长度m围岩名称饱和抗压强度RcMPa岩体完整系数Kv围岩基本质量指标BQ/［BQ］确定围岩级别岩体纵波速Vp(m/s)影响因素状态或关系说明K70+850～K70+90555强风化石英片岩略略<250Ⅴ801～874点滴状出水岩体极破碎K70+905～K71+00095中风化石英片岩64.50.1309/309Ⅳ4701～5107点滴状出水岩体较破碎K71+000～K71+03535强～中风化石英片岩略略<250Ⅴ789～5107点滴状出水岩体极破碎4.2隧道进口稳定性评价隧道进洞口所在斜坡坡角为37°，坡向129°，岩层产状第4页共103页第3页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共103页215°∠65°，坡向和岩层倾向呈横向坡关系，较有利于边坡稳定。洞口仰坡岩层多为强风化石英片岩。强风化层节理裂隙极发育，对边坡稳定性不利，易发生崩塌、掉块等现象。根据钻探、物探和地表地质调查，洞口自然山坡稳定，无崩塌和滑坡现象。山露基岩节理裂隙极发育，主要发育两组节理：J1,32°∠35°，密度4条/m，延长1～2m；J2，300°∠76°，密度3条/m,延长1～3m;均为微张裂隙面。节理面J1、J2、层面交线与坡向均呈逆坡关系，有利于边坡稳定，但洞口边坡开挖处理不当时易产生局部崩塌。进洞口地层主要为强风化岩层，洞口仰坡挖方量较小，埋深较小。4.3隧道出口稳定性评价出洞口所在斜坡坡角约33°，坡向为285°，岩层产状215°∠65°，坡向和岩层倾向组合关系为横向相交，自然边坡未见变形迹象，稳定。由于强风化石英片岩较厚，开挖后呈碎块状，因此存在崩塌掉块可能。第5页共103页第4页共103页编号：时间：2021年x月x日书山有路勤为径，学海...
