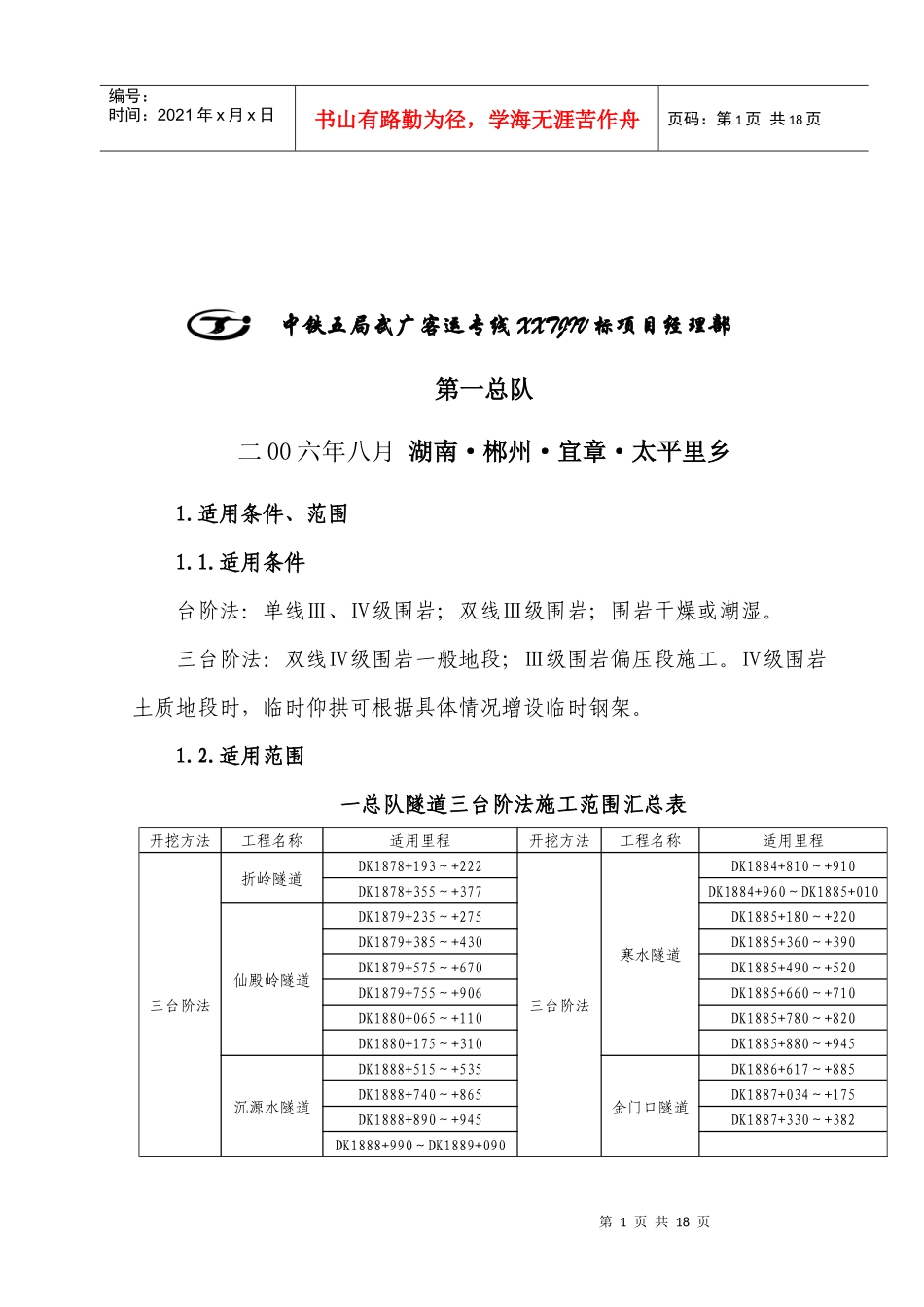

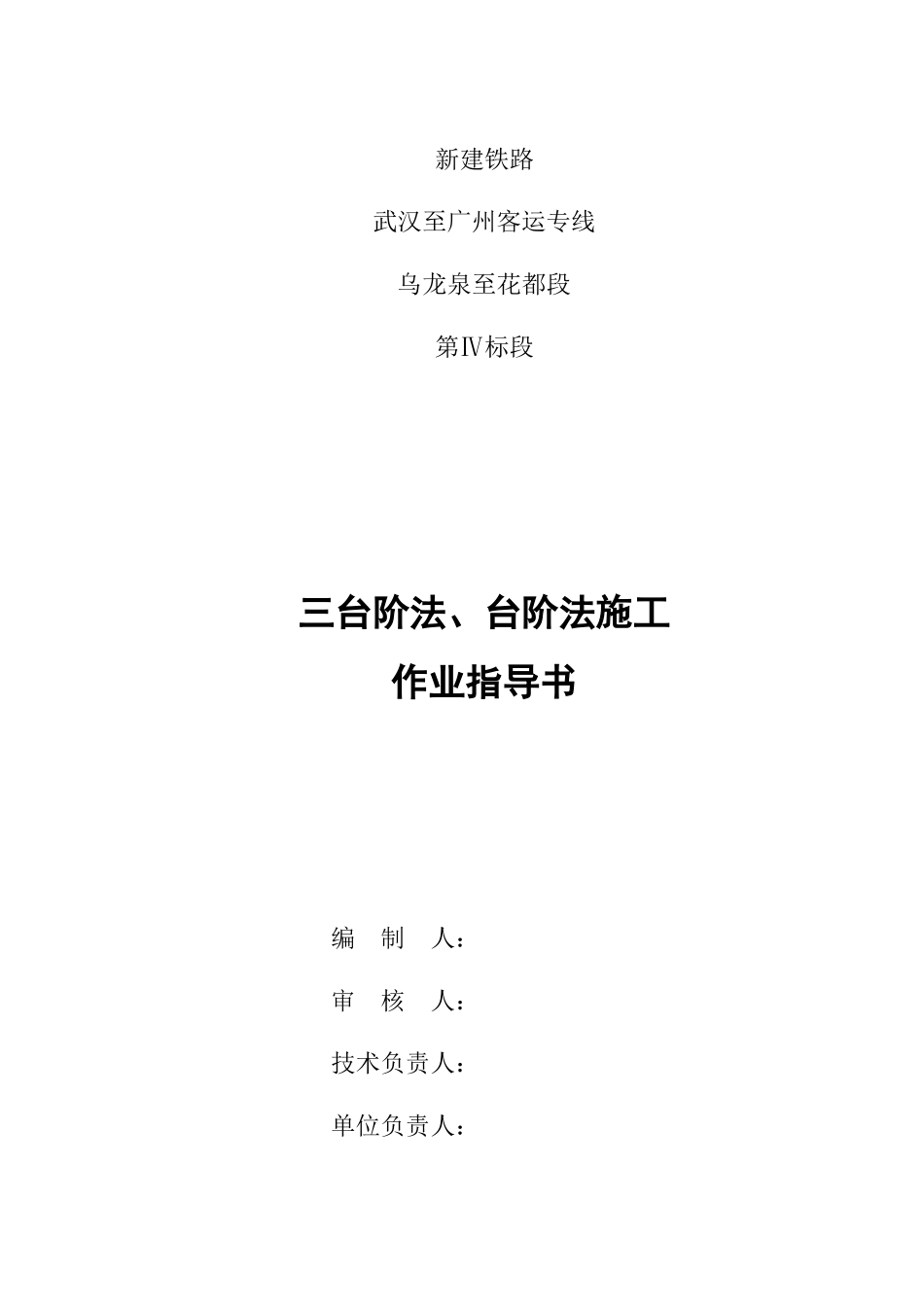

新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段三台阶法、台阶法施工作业指导书编制人：审核人：技术负责人：单位负责人：第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页中铁五局武广客运专线XXTJIV标项目经理部第一总队二00六年八月湖南·郴州·宜章·太平里乡1.适用条件、范围1.1.适用条件台阶法：单线Ⅲ、Ⅳ级围岩；双线Ⅲ级围岩；围岩干燥或潮湿。三台阶法：双线Ⅳ级围岩一般地段；Ⅲ级围岩偏压段施工。Ⅳ级围岩土质地段时，临时仰拱可根据具体情况增设临时钢架。1.2.适用范围一总队隧道三台阶法施工范围汇总表开挖方法工程名称适用里程开挖方法工程名称适用里程三台阶法折岭隧道DK1878+193～+222三台阶法寒水隧道DK1884+810～+910DK1878+355～+377DK1884+960～DK1885+010仙殿岭隧道DK1879+235～+275DK1885+180～+220DK1879+385～+430DK1885+360～+390DK1879+575～+670DK1885+490～+520DK1879+755～+906DK1885+660～+710DK1880+065～+110DK1885+780～+820DK1880+175～+310DK1885+880～+945沉源水隧道DK1888+515～+535金门口隧道DK1886+617～+885DK1888+740～+865DK1887+034～+175DK1888+890～+945DK1887+330～+382DK1888+990～DK1889+090第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一总队隧道台阶法施工范围汇总表开挖方法工程名称适用里程开挖方法工程名称适用里程台阶法折岭隧道DK1878+222～+355寒水隧道DK1884+910～+960仙殿岭隧道DK1879+208～+235台阶法DK1885+010～+180DK1879+275～+385DK1885+220～+360DK1879+430～+520DK1885+390～+490DK1879+670～+755DK1885+520～+660DK1879+916～DK1880+065DK1885+710～+780DK1880+110～+175DK1885+820～+880DK1880+310～+570金门口隧道DK1887+175～+330沉源水隧道DK1888+535～+740DK1888+945～+9902.施工工艺（以三台阶为例）2.1.超前小导管预注浆φ42小导管采用热轧无缝钢花管加工，管壁钻注浆孔，孔径10mm，孔间距10～20cm，呈梅花形布置，前端加工成锥形，尾部长度不小于30cm，作为不钻孔的止浆段。小导管布置及大样图见下图。2.1.1.超前小导管施工工艺流程见“超前小导管施工工艺流程图”。超前小导管施工工艺框图第3页共18页第2页共18页孔位检查测量导管孔位钻孔注浆设备就位调试注浆配置注浆参数试验注浆设计安设导管喷射混凝土封闭注浆面效果检查导管注浆导管预制加工是否否是不合格注浆测量放线、标注钻孔位置钻机及平台架定位钻孔方向确定钻设注浆孔3～5m第一分段注浆第二个分段钻孔第二分段注浆继续注浆效果检查配制浆液分段配制浆液喷射混凝土止浆墙施工钻孔口管孔至2m深度安设孔口管、继续钻注浆孔编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页2.1.2.施工方法钻孔前按五寸台画出小导管位置轮廓线，按孔间距定出孔位，并能满足设计要求，如开始位置在软弱带或夹泥砂带时，可适当变动孔位，但不能超过30cm；钻孔面必须按要求先喷一层素砼作为止浆墙，并确保钻孔面不出现坍塌。采用YT-28风钻、φ60钻头钻孔，并用风钻或大锤将小导管顶入，高压注浆泵注浆。2.1.3.超前预注浆支护施工方法1)隧道小导管超前预注浆施工工艺流程图（见下图）第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页隧道小导管超前预注浆施工工艺框图2)施工方法进行前进式分段注浆施工工艺时，即在施工中，实施钻一段注一段，再清孔钻一段、再注一段的钻、注交替方式进行钻孔注浆施工。每次钻孔注浆分段长度根据围岩情况定位1～4m。前进式分段注浆采用止浆塞或孔口管法兰盘进行止浆。进行后退式分段注浆施工时，在检查合格的钻孔中放入止浆塞及其它配套装置，对一个注浆分段段长进行注浆施工，第一分段注浆完成后，后退一个分段长度进行第二分段注浆，如此往复，直到将整个注浆段完成。进行第5页共18页第4页共18页1、上部开挖Ⅱ、上部初期支护及临时仰拱Ⅳ、中部初期支护及临时仰拱Ⅶ、仰拱浇注Ⅷ、拱墙整体衬砌3、中部开挖5、下部开挖Ⅵ、下部初期支护结束编号：时间：2...
