施工电梯基础方案VIP专享VIP免费

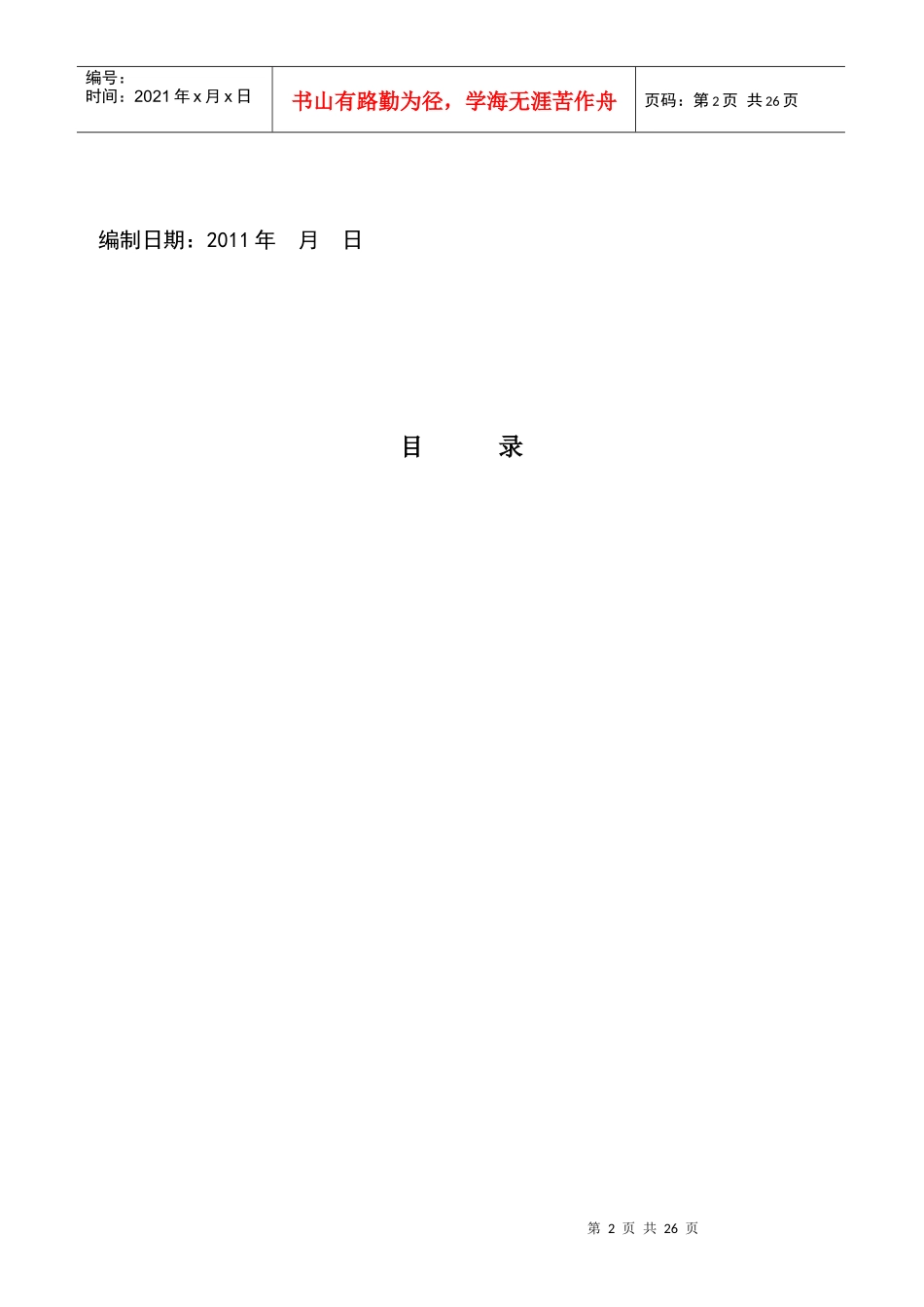

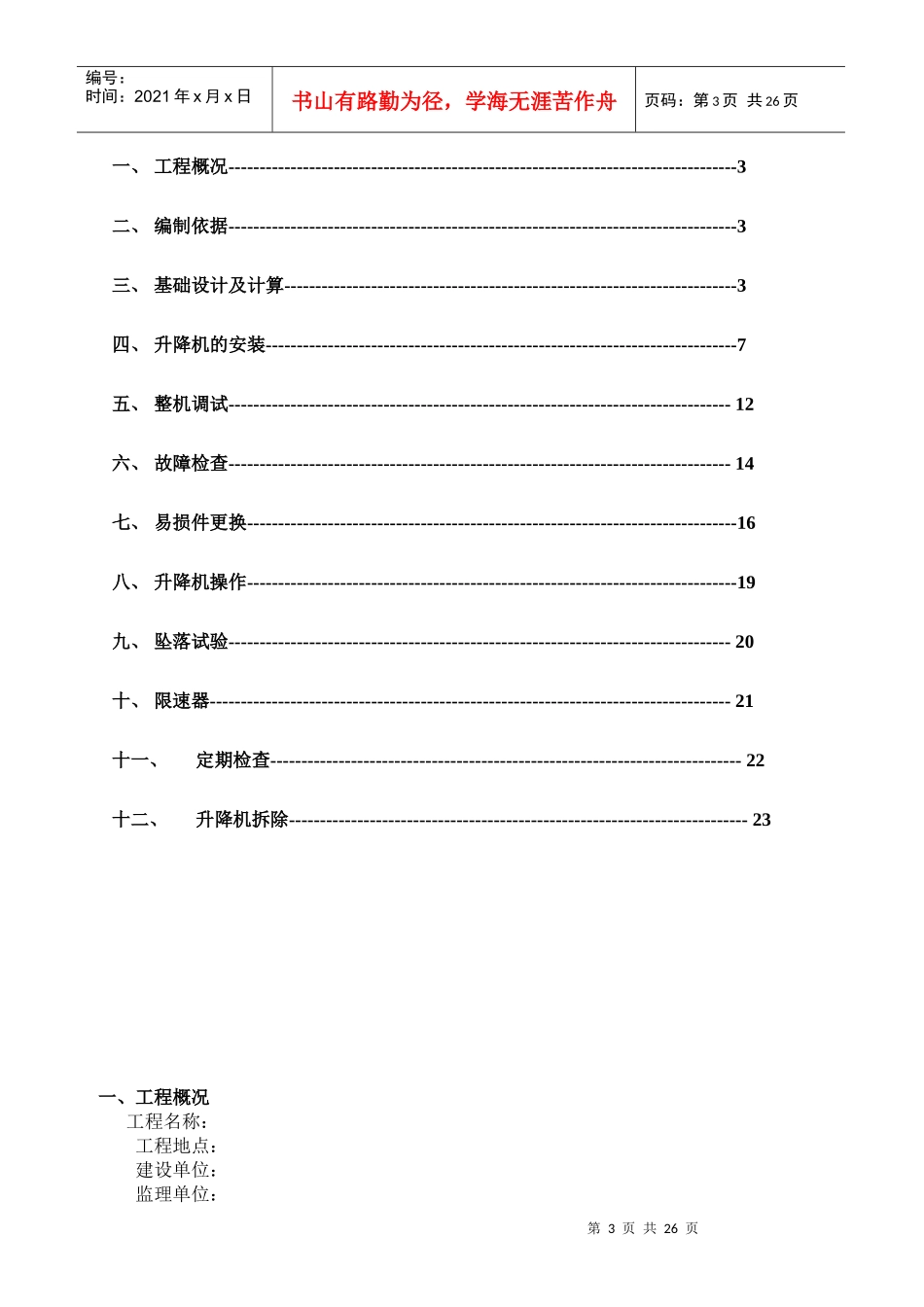

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页施工升降梯基础及安装施工方案工程名称:工程地点:建设单位:监理单位:编制单位：编制人：第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页编制日期：2011年月日目录第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页一、工程概况----------------------------------------------------------------------------------3二、编制依据----------------------------------------------------------------------------------3三、基础设计及计算-------------------------------------------------------------------------3四、升降机的安装----------------------------------------------------------------------------7五、整机调试---------------------------------------------------------------------------------12六、故障检查---------------------------------------------------------------------------------14七、易损件更换-------------------------------------------------------------------------------16八、升降机操作-------------------------------------------------------------------------------19九、坠落试验---------------------------------------------------------------------------------20十、限速器------------------------------------------------------------------------------------21十一、定期检查----------------------------------------------------------------------------22十二、升降机拆除--------------------------------------------------------------------------23一、工程概况工程名称：工程地点：建设单位：监理单位：第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页设计单位：1、该工程共11栋高层总建筑面积：150708㎡，其中本标段拟建范围为D1-D3栋、T1地下室，结构形式均为钢筋混凝土框架－剪力墙结构，地下室车库为两层、主楼为D1~D3，均为24层高层，建筑高度为80.5米。2、每栋高层主体结构和装修阶段，采用一台SCD200/200施工升降机配合垂直运输，结构施工至5层开始安装，完成砌体、抹灰工程后且安装扶梯前完成拆除。二、编制依据1、本工程施工图、施工组织设计2、《建筑结构荷载规范》GB50009（2006年）3、施工升降机说明书、《施工升降机》（GB/T10054-2005），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB50010-2002）4、《岩土工程勘察报告上册》三、基础设计及计算以H1部位的升降机为例，均选用SCD200/200型双笼带对重的升降机，ⅡA型附墙架，吊笼规格3200×1500，载重量为2×2000kg。根据施工场内平面布置，施工升降机布置在H1-L和H1-H轴之间靠临时道路一侧。（一）、参数信息1.施工升降机基本参数施工升降机型号：SCD200/200；吊笼形式：双吊笼；架设总高度：90m；标准节长度：1.508m；导轨架截面长：0.9m；导轨架截面宽：0.6m；标准节重：150kg；对重重量：1000kg；单个吊笼重:2000kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2．地基参数地基土承载力设计值：225kPa；3.基础参数基础混凝土强度等级：C30；承台底部长向钢筋：12@200；承台底部短向钢筋：12@200；基础长度l：4.4m；基础宽度b：3.8m；基础高度h：0.3m；(二)、基础承载计算：第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页1、导轨架重（共需60节标准节，标准节重150kg）：150kg×60=9000kg，施工升降机自重标准值：Pk=(2000.00×2+1480.00+1000.00×2+2000.00×2+9000.00+200.00)×10/1000=206.80kN2、考虑动载、自重误差及风载对基础的影响，取系数n=2.13、基础承载力设计值：P=2.1×206.80=434.28kN(三)、地基承载力验算1、承台自重标准值：Gk=25...
