挂网锚喷混凝土施工方案新（DOC36页）VIP免费

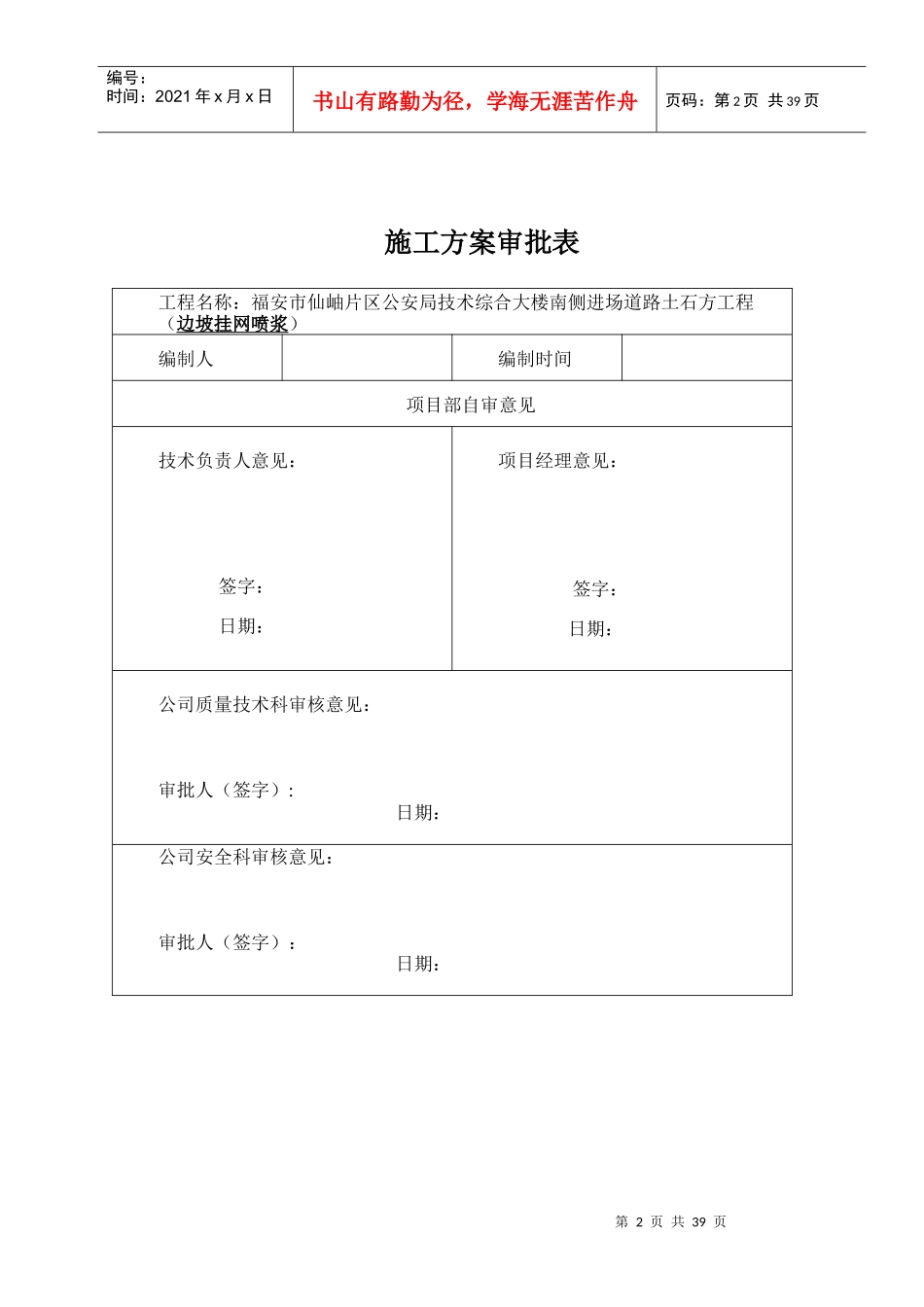

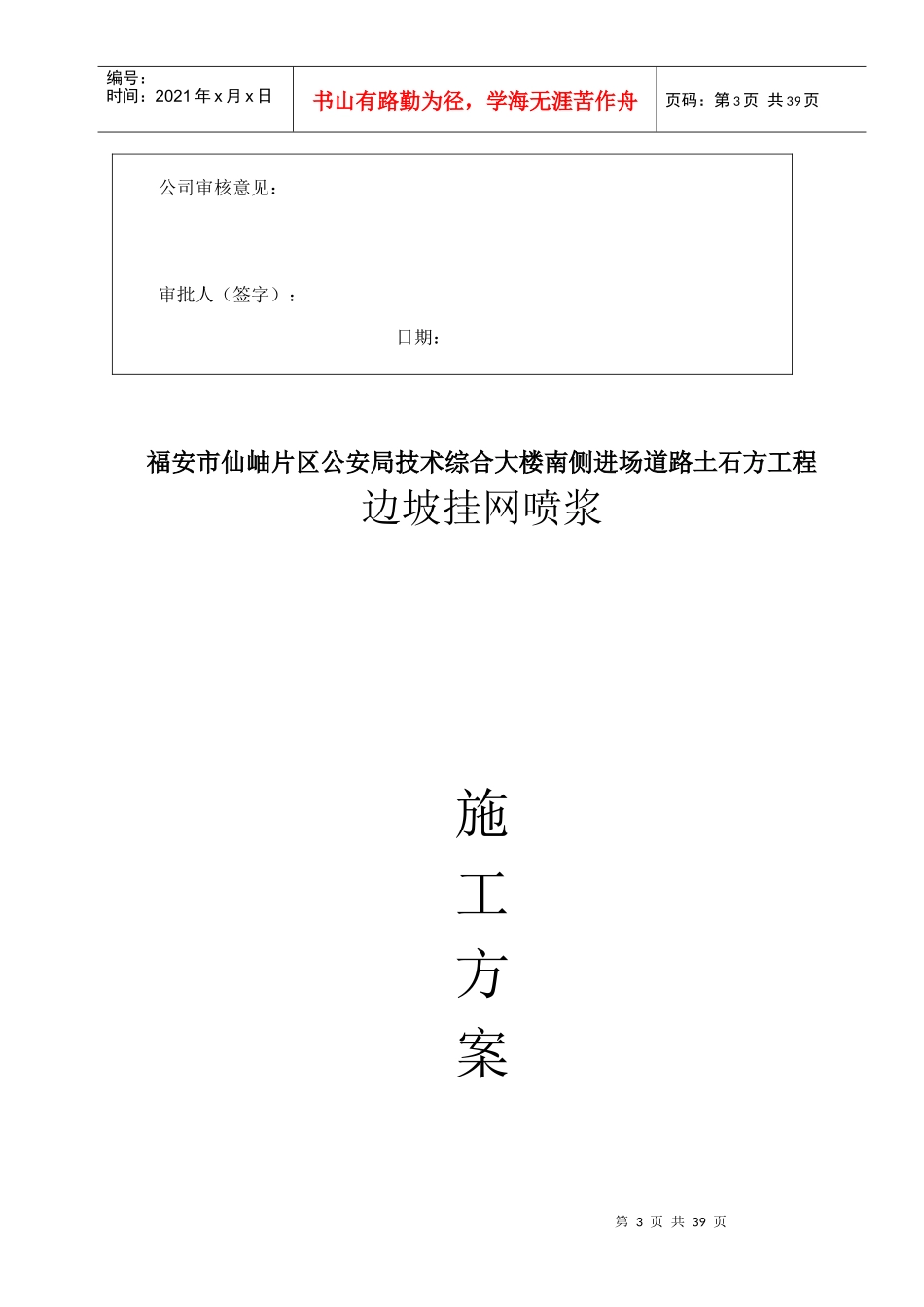

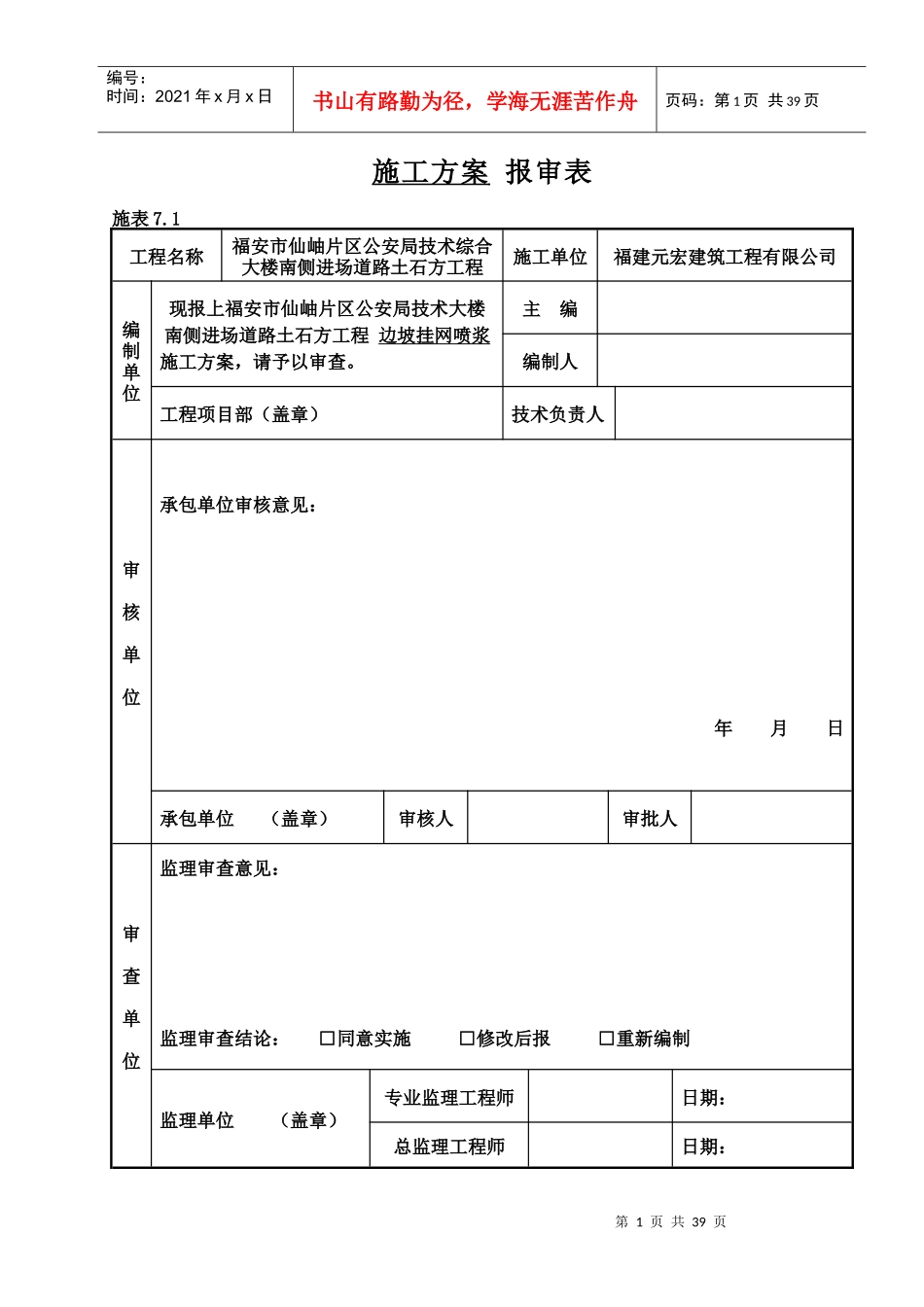

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页施工方案报审表施表7.1工程名称福安市仙岫片区公安局技术综合大楼南侧进场道路土石方工程施工单位福建元宏建筑工程有限公司编制单位现报上福安市仙岫片区公安局技术大楼南侧进场道路土石方工程边坡挂网喷浆施工方案，请予以审查。主编编制人工程项目部（盖章）技术负责人审核单位承包单位审核意见：年月日承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页施工方案审批表工程名称：福安市仙岫片区公安局技术综合大楼南侧进场道路土石方工程（边坡挂网喷浆）编制人编制时间项目部自审意见技术负责人意见：签字：日期：项目经理意见：签字：日期：公司质量技术科审核意见：审批人（签字）:日期：公司安全科审核意见：审批人（签字）：日期：第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页公司审核意见：审批人（签字）：日期：福安市仙岫片区公安局技术综合大楼南侧进场道路土石方工程边坡挂网喷浆施工方案第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页福建元宏建筑工程有限公司2016年6月目录一、工程简介二、对原材料及混合料拌制要求三、对施工机具及喷射前准备工作的要求四、施工工艺流程及注意问题五、质量要求六、安全保证措施及应急预案七、环保、水保措施八、文明施工第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页边坡挂网喷浆混凝土施工方案一、工程简介福安市仙岫片区公安局技术综合大楼南侧进场道路土石方工程K0+060~K0+195段第1~5级边坡防护采用挂网锚喷砼工艺。锚杆选用系统锚杆Φ20mmⅡ螺纹钢，锚杆单根长1.6m/2.5m，岩质边坡锚杆长度150cm,土质边坡锚杆长度250cm,锚杆间排距为3m×3m正三角形布置，系统锚杆设计为M10砂浆全长锚固结构，锚杆垂直于坡面。钢筋网选用Φ6.5钢筋框条，网格间距25cm×25cm。砼选用C20号喷射砼，初喷4cm，复喷6cm。每20米设置一道2cm宽的竖向伸缩缝，并用沥青麻絮填充。为了有效排除砼喷护层内侧积水而不影响已喷砼的永久稳定性，特布置Φ50mmPVC排水孔，无妨土工布包孔，其中第1级边坡PVC塑料排水管按水平间距300cm，垂直间距200cm交错排列；第2级边坡按水平间距300cm,垂直间距300cm交错排列。施工中根据边坡渗水及裂隙发育情况，取消或增设；排水管的长度及排水也根据现场实际情况调整。二、对原材料及混合料拌制要求（1）水泥标号不低于325号，其性能指标应符合现行的水泥标准，对每批水泥应做试验检验。（2）细集料应选用中砂或粗砂，粗集料采用砾石或碎石，粒径不大于10mm。（3）可以使用速凝、早强等外加剂，但喷射砼的各项指标不得低于设计要求。（4）水要使用澄清水，水质应满足砼拌制用水要求。（5）配合比应符合下列规定：第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页①水泥:砂石:=1:4～1:4.5②砂率0.4～0.45③W/C=0.4～0.45④速凝剂掺量应通过试验确定。（6）喷射有干喷法和湿喷法两种,此段施工使用的是干喷法施工①采用含水量小于4%的干砂拌料时,速凝剂可在拌料时掺入,拌好的混合料应在20mm内使用完。②采用含水量4%-10%的混合砂拌和时，再将速凝剂放入后，必须立即进行喷射。③不掺速凝剂的混合料，停放时间不宜超过2小时。三、对施工机具及喷射前准备工作的要求（1）优化选用强制式搅拌机，喷射机密封性能良好，输料连续均匀，生产能力3-5m3/h。（2）输料管应能承受0.8Mpa以上的内压力,并具有良好的耐磨性能。(3)水泵、水箱或其它供水系统，应具有0.2MPa以上的承压能力。（4）选用的空压机应满足喷射机工作风压和耗风量的要求，压风进入喷射机前，必须进行油水分离。四、施工工艺流程及注意问题1、施工工艺流程清理...
