钢结构人行天桥施工方案VIP免费

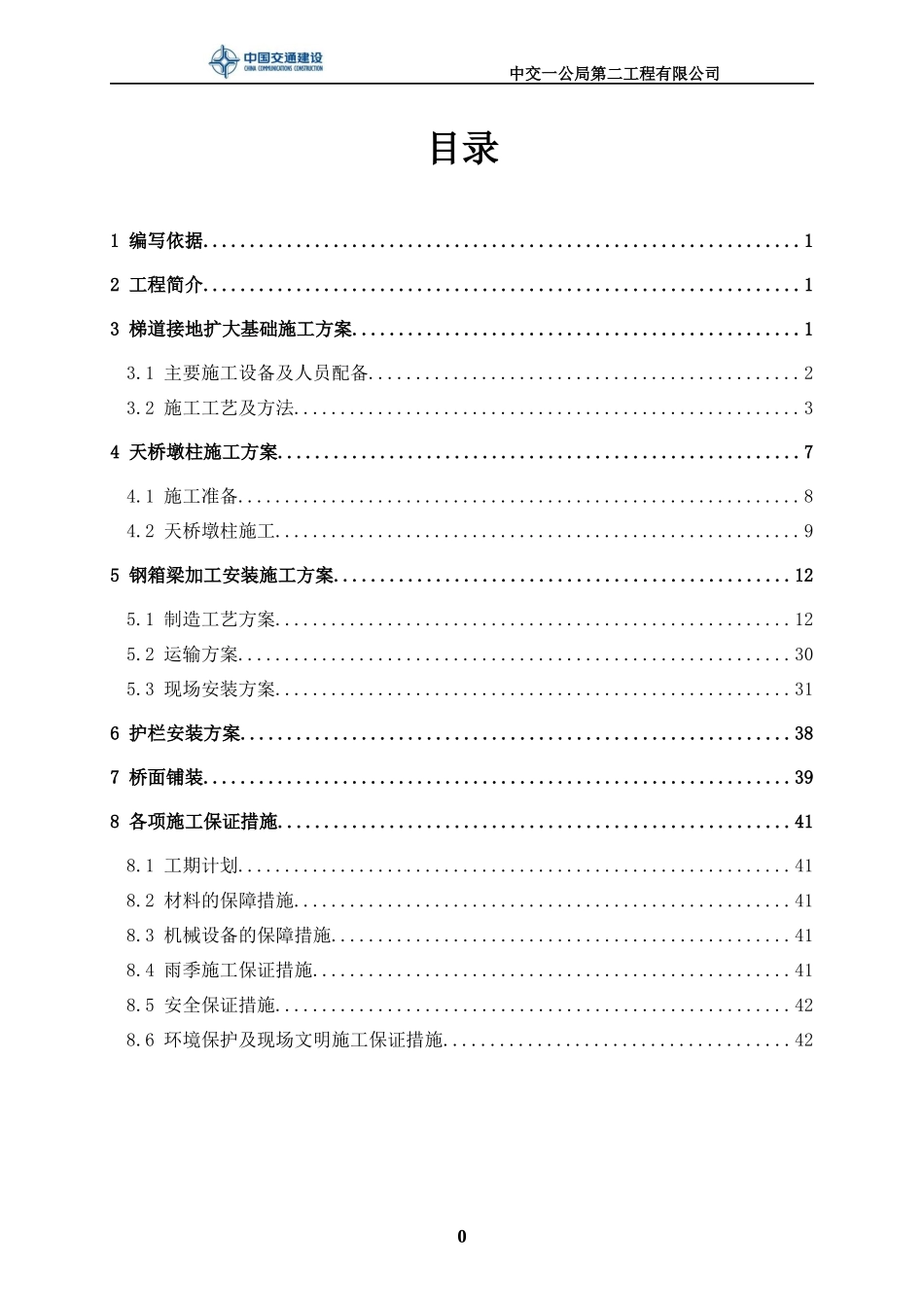

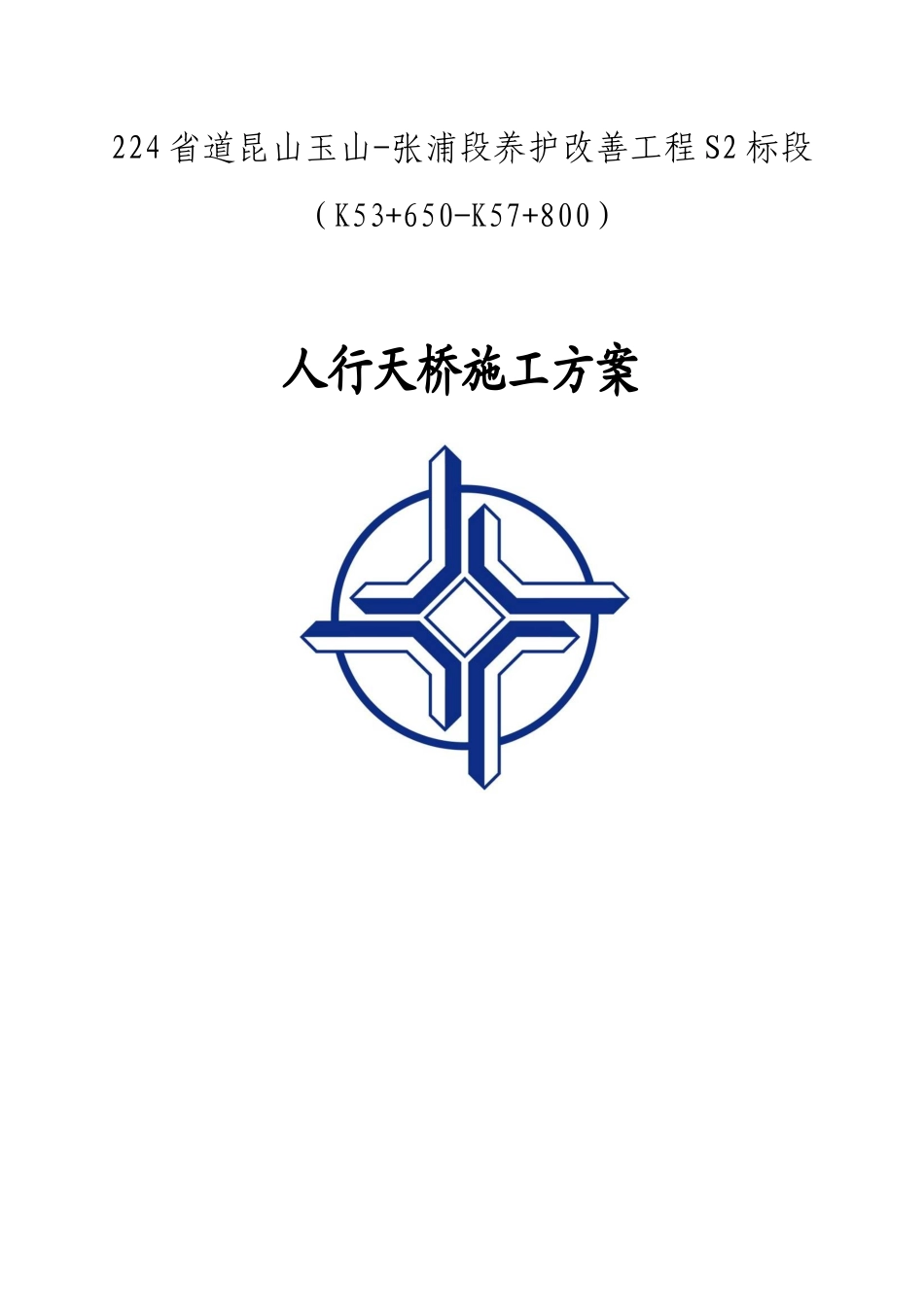

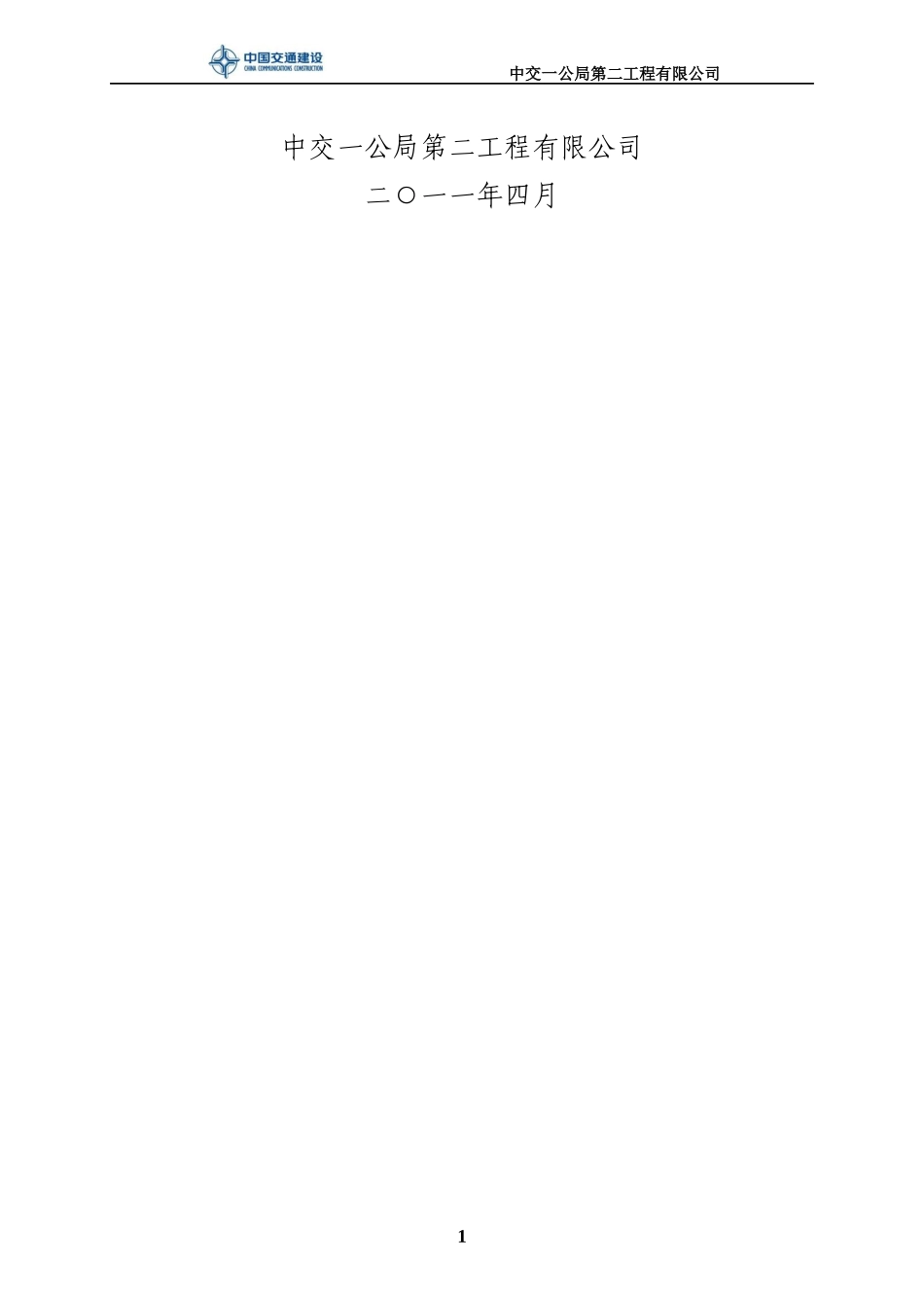

224省道昆山玉山-张浦段养护改善工程S2标段（K53+650-K57+800）人行天桥施工方案中交一公局第二工程有限公司中交一公局第二工程有限公司二○一一年四月1中交一公局第二工程有限公司目录1编写依据................................................................12工程简介................................................................13梯道接地扩大基础施工方案................................................13.1主要施工设备及人员配备..............................................23.2施工工艺及方法......................................................34天桥墩柱施工方案........................................................74.1施工准备............................................................84.2天桥墩柱施工........................................................95钢箱梁加工安装施工方案.................................................125.1制造工艺方案.......................................................125.2运输方案...........................................................305.3现场安装方案.......................................................316护栏安装方案...........................................................387桥面铺装...............................................................398各项施工保证措施.......................................................418.1工期计划...........................................................418.2材料的保障措施.....................................................418.3机械设备的保障措施.................................................418.4雨季施工保证措施...................................................418.5安全保证措施.......................................................428.6环境保护及现场文明施工保证措施.....................................420第0页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共49页人行天桥施工方案1编写依据1.1《公路桥涵施工技术规范》（JTJ041-2000）1.2《市政桥梁工程质量检验评定标准》（CJJ2-1990）1.3《施工图设计》1.4《总体施工组织设计》2工程简介本标段内共人行天桥两座，分别位于K54+316.000处和K54+965.000处。天桥桥面宽3.5m，梯道宽3.5m，桥下净高不小于5.5m。天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成，主梁结构为等截面钢箱梁，梁高1.2m，箱梁顶宽3.5m，底宽1.9m。主梁结构采用Q235C钢。梯道梁及踏步钢板采用Q235B钢。天桥墩柱均采用钢管砼结构，主墩墩柱直径0.8m，梯道墩柱直径0.6m，立柱及附属结构采用Q235B钢。基础采用钻孔灌注桩或者扩大基础。其中主墩桩基为直径1.5m钻孔灌注桩，梯道墩桩基为直径1.2m钻孔灌注桩，梯道接地处采用扩大基础。其中桩基础及扩大基础采用C30混凝土，垫层采用C15混凝土，钢立柱灌C30微膨胀混凝土。每座天桥均有钻孔灌注桩13根，其中主墩基础三根，直径1.5米，梯道基础十根，直径1.2米，桩长均为30米；扩大基础4座；墩柱十三根，主墩墩柱直径0.8m，梯道墩柱0.6m。共计钻孔灌注桩26根，扩大基础8座，钢立柱26根。3梯道接地扩大基础施工方案梯道接地基础采用明挖扩大基础，于基底设置0.5m厚的碎石垫层，基底持力层采第1页共49页第0页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页用粉质粘土层，垫层采用C15混凝土，基础采用C30混凝土浇注；共计扩大基础8座。3.1主要施工设备及人员配备主要施工设备配置：序号设备名称规格及型号单位数量备注1装载机ZL-50台22挖掘机PC200台23砼搅拌运输车XZJ270GJ辆24钢筋弯曲机GTB7-40B套15钢筋切割机GQ40B-FB套16电焊机BX3-300台27全站仪LeicaTC802台18水准仪LeicaNA728台19塔尺110钢尺1材料用量表：项目混凝土（m3）钢材（Kg）碎石（m3）C30C15Q235BHRB335K54+316.000天桥37.522.481627.762489.421.12K54+965.000天桥3...
