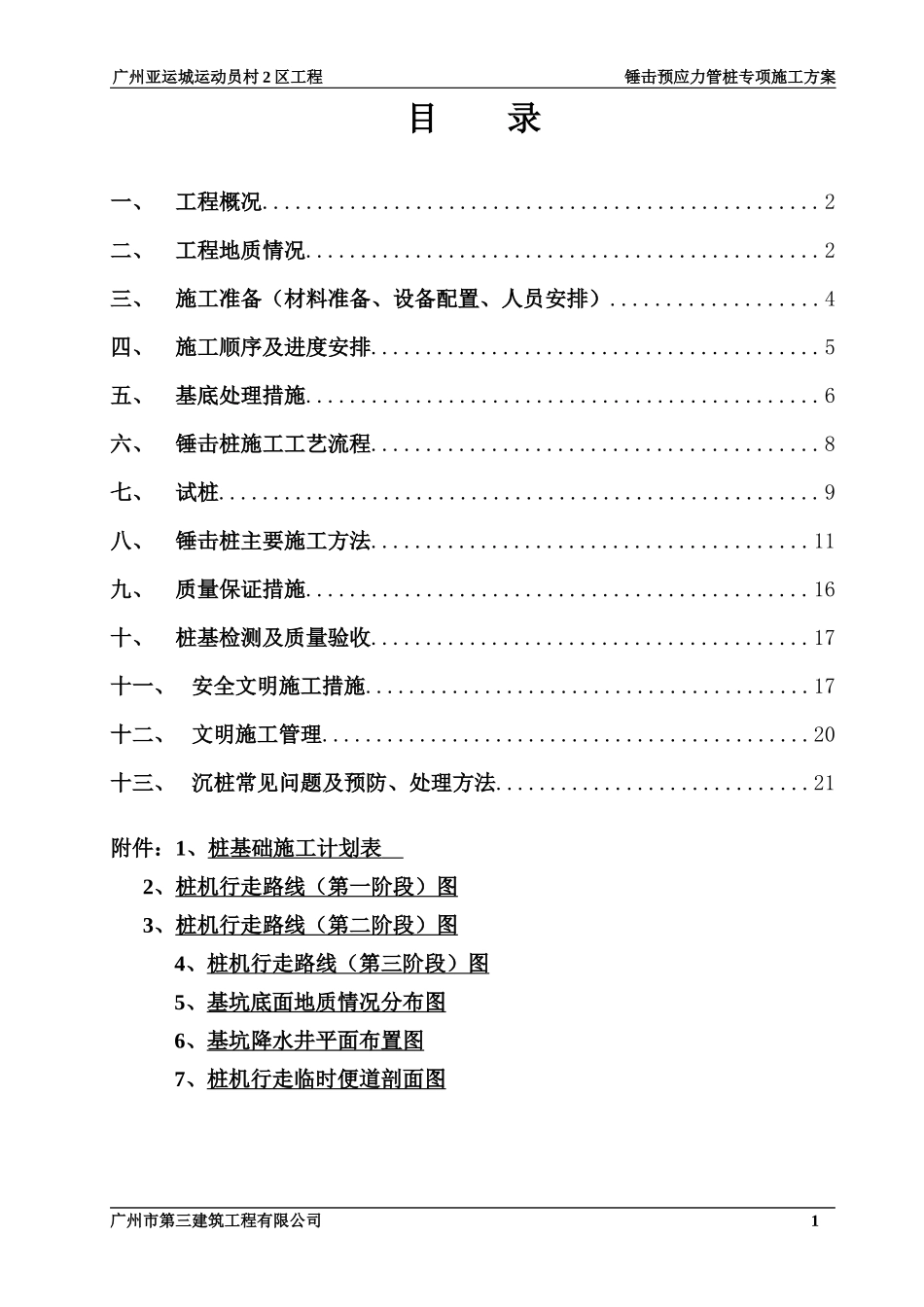

广州亚运城运动员村2区工程锤击预应力管桩专项施工方案目录一、工程概况...................................................2二、工程地质情况...............................................2三、施工准备（材料准备、设备配置、人员安排）...................4四、施工顺序及进度安排.........................................5五、基底处理措施...............................................6六、锤击桩施工工艺流程.........................................8七、试桩.......................................................9八、锤击桩主要施工方法........................................11九、质量保证措施..............................................16十、桩基检测及质量验收........................................17十一、安全文明施工措施.........................................17十二、文明施工管理.............................................20十三、沉桩常见问题及预防、处理方法.............................21附件：1、桩基础施工计划表2、桩机行走路线（第一阶段）图3、桩机行走路线（第二阶段）图4、桩机行走路线（第三阶段）图5、基坑底面地质情况分布图6、基坑降水井平面布置图7、桩机行走临时便道剖面图广州市第三建筑工程有限公司1广州亚运城运动员村2区工程锤击预应力管桩专项施工方案一、工程概况本工程为运动员村二区，栋型有11层和14层两种，其中11层单体建筑总高度为39.3m，14层单体建筑总高度为48.3m，各栋首层均为5m，标准层均为3m。地下室为连体地下室，其中4栋～10栋有地下室，1栋～3栋及11栋～13栋无地下室，地下室层高为5.2m。本工程全部基础采用锤击预制钢筋混凝土管桩。管桩桩径为500mm，承载类型为摩擦端承桩，其中普通类型预制钢筋混凝土管桩共计约62340m，抗拔桩共计约36810m。桩端持力层为强风化岩层。单桩竖向承载力特征值为2000KN，单桩竖向抗拔力特征值为300KN，有效桩长>15m，接桩采用焊接形式，送桩不能超过5m。本次工程桩总长度约为99150m，共计约3600根。无地下室位置桩共计602根，其中1栋共64根，2栋共131根，3栋共153根，11栋共82根，12栋共84根，13栋共88根；地下室位置桩共计约3000根。二、工程地质情况本工程按地质成因类型、岩性、状态，将钻孔揭露地层由上至下划分为：人工填土层（Qml）、三角洲相沉积层（Q2mc）、冲洪积土层（Qal+pl）、残积土层（Qel）及白垩系百足山组（Ktb）碎屑岩、元古界（Pt）变质岩，简要分层如下：1）人工填土层（Qml）第1层人工填土：按组成物成分分为素填土及耕土。素填土为灰黄色、黄红色、黄褐色，由粘性土及少量碎石或砂土组成，属新近堆填，欠压密。耕土呈土黄灰色、浅灰色，含植物根系，层厚：0.50~3.90米。2）三角洲相沉积层（Q42m、Q4al）广州市第三建筑工程有限公司2广州亚运城运动员村2区工程锤击预应力管桩专项施工方案由淤泥、淤泥质土和砂土组成，呈上层淤泥（质土）、下层砂土沉积特征，部分地段可见明显的两个沉积旋。第2-1层淤泥、淤泥质土（Q42mc）：灰黑、深灰色，流塑为主，局部呈软塑状，含粉细砂，局部含腐木、腐植质。层面埋深：0.00~7.80米，层厚0.60~4.50米，所有钻孔都有揭露。第2-2层粉、细砂（Q4al）：局部为中、粗砂，深灰、灰黑、灰色，松散，颗粒较均匀，含淤泥。层面埋深：0.60~9.00米，层厚：0.50~8.30米，大部分钻孔有揭露。3）冲、洪积土层（Q3al+pl）主要由冲、洪积成因的粘性土、砂土及局部三角洲相沉积的淤泥质土组成。第3层粉质粘土、粘土（Q3al+pl）：局部为粉土，灰黄色、灰色、黄红色、灰黄红色，软塑至硬塑，以软塑为主，含粉细砂，局部含中粗砂。层面埋深：3.30~15.50米，层厚：0.50~6.10米，DK46、JK9、JK13、ZK116、ZK145、ZK147、ZK148等钻孔有揭露。第4层淤泥质土（Q3mc）：灰、深灰色，流塑为主，局部为软塑，含少量粉细砂、腐植质，局部夹朽木。层面埋深：7.20~17.30米，层厚：0.80~5.70米，部分钻孔有揭露。第5层中、粗砂（Q3al+pl）：局部为细砂，灰黄色、灰白色、灰色，松散至稍密，以稍密为主，饱和，颗粒不...
