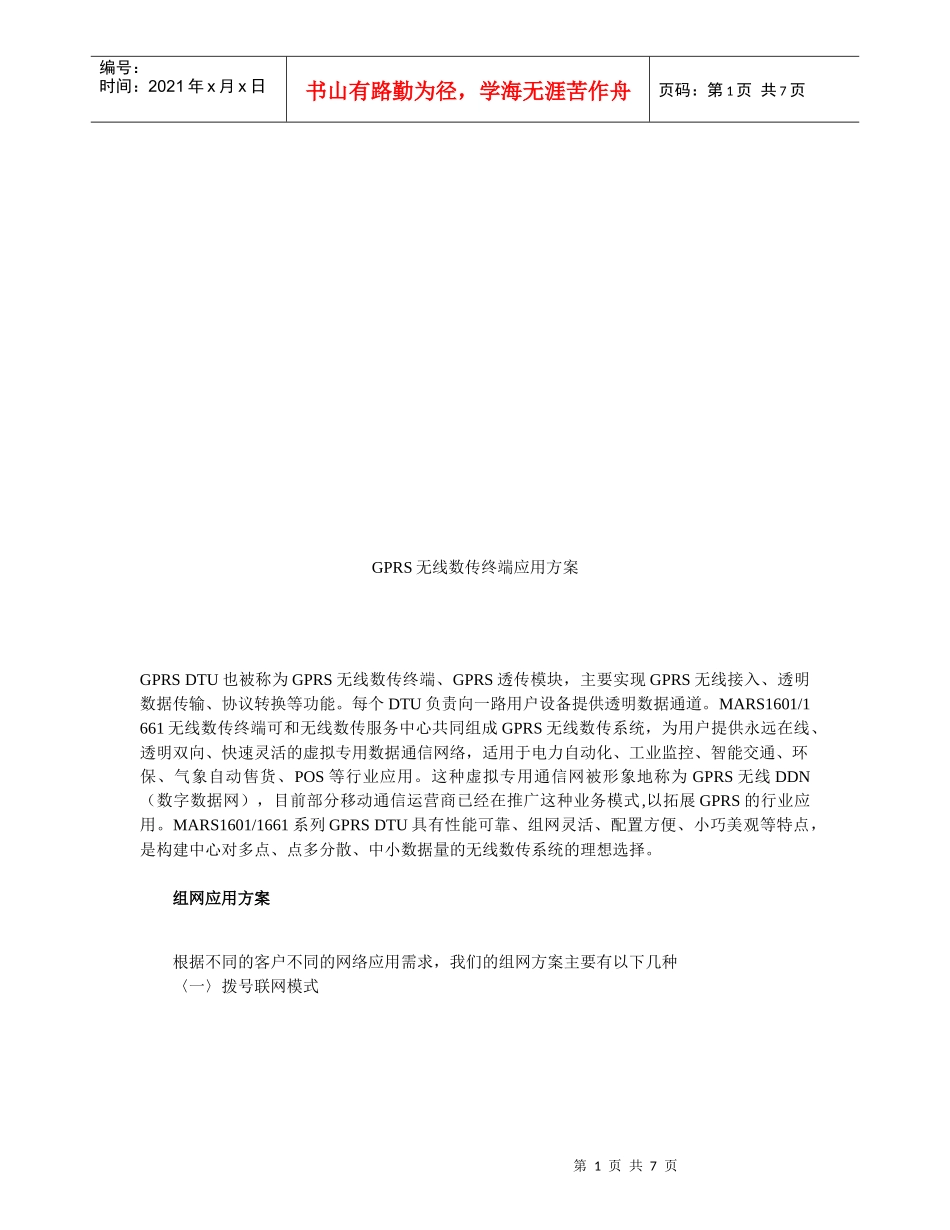

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页GPRS无线数传终端应用方案GPRSDTU也被称为GPRS无线数传终端、GPRS透传模块，主要实现GPRS无线接入、透明数据传输、协议转换等功能。每个DTU负责向一路用户设备提供透明数据通道。MARS1601/1661无线数传终端可和无线数传服务中心共同组成GPRS无线数传系统，为用户提供永远在线、透明双向、快速灵活的虚拟专用数据通信网络，适用于电力自动化、工业监控、智能交通、环保、气象自动售货、POS等行业应用。这种虚拟专用通信网被形象地称为GPRS无线DDN（数字数据网），目前部分移动通信运营商已经在推广这种业务模式,以拓展GPRS的行业应用。MARS1601/1661系列GPRSDTU具有性能可靠、组网灵活、配置方便、小巧美观等特点，是构建中心对多点、点多分散、中小数据量的无线数传系统的理想选择。组网应用方案根据不同的客户不同的网络应用需求，我们的组网方案主要有以下几种〈一〉拨号联网模式第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页网络构成：A、无线业务处理中心：处理无线端末设备（无线业务终端、RTU+DTU等无线端末设备）提交的各项业务数据B、IP地址服务中心：动态刷新、保存无线业务处理中心获得的动态IP地址及无线端末设备获的动态IP地址。IP地址服务中心可以和无线业务处理中心合二为一，共用一个系统C、MODEM：可以是实达ADSLMODEM（STARAMR-100E、可以是传统电话拨号MODEM、可以是实达无线MODEM(STARWM-100B)D、INTERNET网络：公众网数据传输平台E、GPRS网络：无线数据传输平台F、基站：连接无线端末设备和GPRS无线内部网络的节点。G、无线端末设备：可以是无线终端（如书店的库存管理终端、零售店的库存管理终端等），可以是嵌入式应用中的实达无线MODEM（DTU）+各类嵌入试检测控制设备（RTU：比如环境检测设备、油田检测设备、污水检测设备等）网络调试：A、调试无线数据业务处理中心B、调试IP地址服务中心C、调试端末设备应用程序系统特点：A、通信速度适中B、通信质量较为稳定C、网络建设工作量小第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页D、通信费用低E、适合对通信费用较为敏感的应用场合适用行业：A、大型连锁商场库存管理系统B、连锁书店管理系统C、环境检测系统D、电力检测控制系统E、污水检测系统〈二〉专线联网模式网络构成：A、业务处理系统：处理无线端末设备（无线终端、RTU+DTU、无线POS等）提交的各项业务数据B、网关设备：桥接移动网络与业务处理系统间的通信通道，（可以是路由器、可以是路由器＋防火墙、可以是路由器＋银行网控器等设备）C、GPRS网关支持点GGSN（GatewayGPRSSupportingNode）:桥接GPRS无线内部网络和客户间的网关设备。D、GPRS网络：无线数据传输平台E、基站：连接无线端末设备和GPRS无线内部网络的节点。F、无线端末设备：可以是无线POS（实达STAR610）、实达无线终端以及嵌入式应用中的实达无线MODEM（DTU设备:如STARWM-100DTU/STARWM-200DTU）+各类嵌入式第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页检测控制设备（RTU,比如环境监测设备、油田检测设备、污水监测设备等）系统工程：用户端：A、提供网关设备，并和无线运营商一道，调试网关设备和移动GGSN间的通信通路。B、用户和无线运营商一道配置GGSN到用户网关设备间的VPN通道（可选项，主要是增加系统安全性）C、增加防火墙（可选项，主要是增加系统安全性，视实际情况而定）D、调试端末设备应用程序E、调试业务主机设备网络调试：A、提供网关设备，并和无线运营商一道，调试网关设备和移动GGSN间的通信通路。B、用户和无线运营商一道配置GGSN到用户网关设备间的VPN通道（可选项，主要是增加系统安全性）C、增加防火墙（可选项，主要是增加系统安全性，视实际情况而定）D、调试端末设备应用程序E、调试业务主机设备系统特点：A、数据安全性好B、通信速度快C、通信质量稳定D、系统初期建设成本高E、适合安全性和实时性要求较高的应用场合适...
