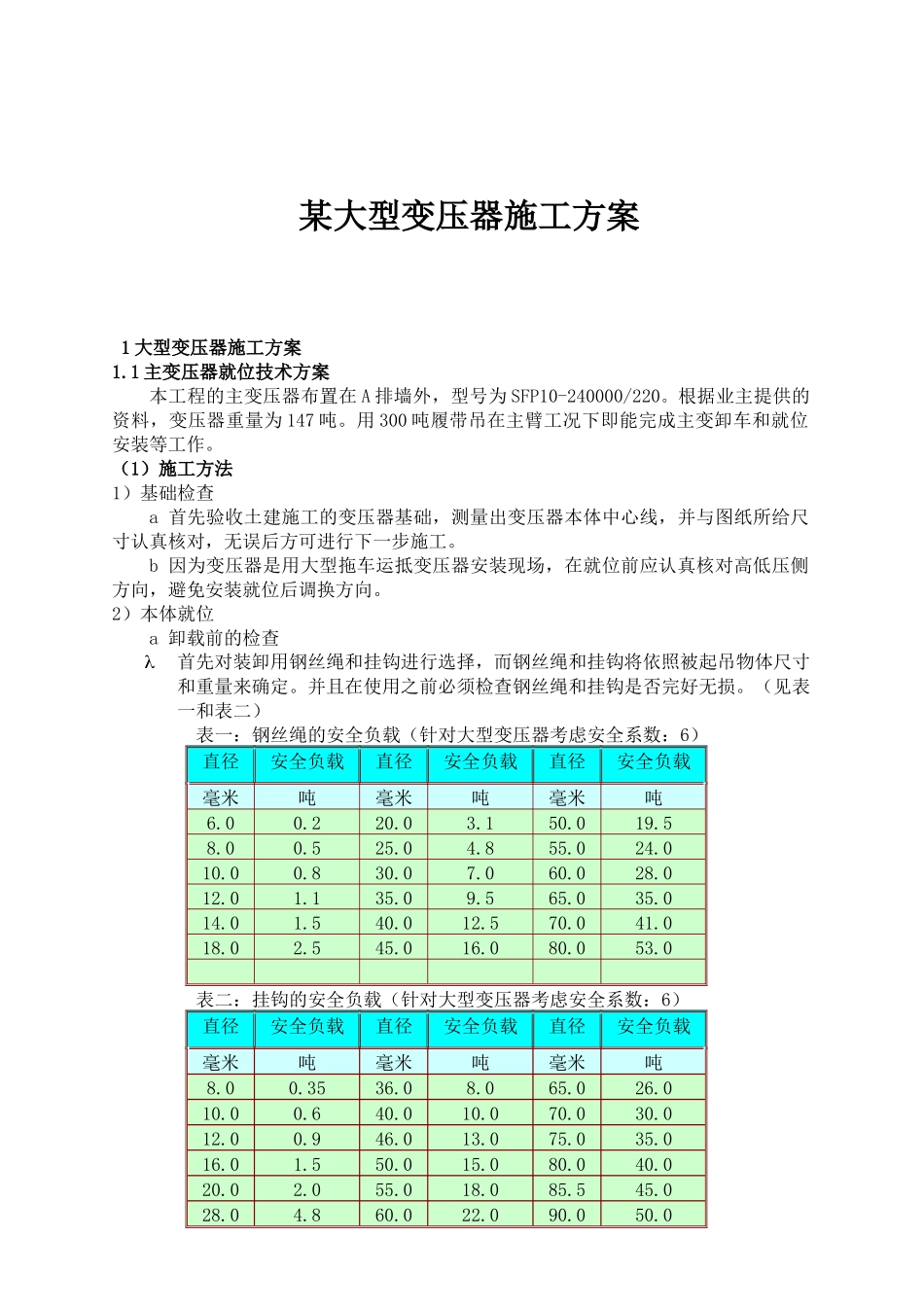

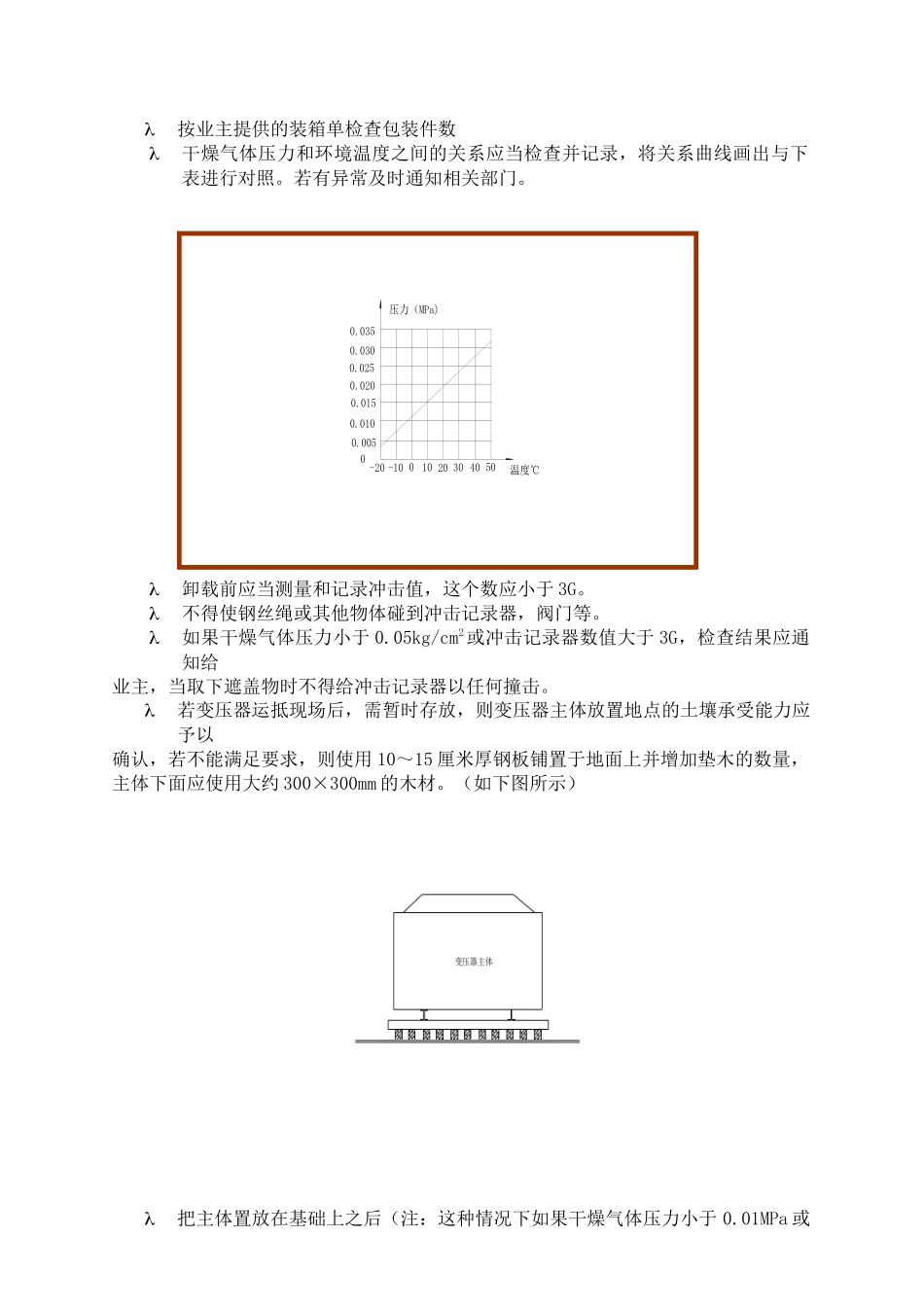

某大型变压器施工方案1大型变压器施工方案1.1主变压器就位技术方案本工程的主变压器布置在A排墙外，型号为SFP10-240000/220。根据业主提供的资料，变压器重量为147吨。用300吨履带吊在主臂工况下即能完成主变卸车和就位安装等工作。（1）施工方法1）基础检查a首先验收土建施工的变压器基础，测量出变压器本体中心线，并与图纸所给尺寸认真核对，无误后方可进行下一步施工。b因为变压器是用大型拖车运抵变压器安装现场，在就位前应认真核对高低压侧方向，避免安装就位后调换方向。2）本体就位a卸载前的检查首先对装卸用钢丝绳和挂钩进行选择，而钢丝绳和挂钩将依照被起吊物体尺寸和重量来确定。并且在使用之前必须检查钢丝绳和挂钩是否完好无损。（见表一和表二）表一：钢丝绳的安全负载（针对大型变压器考虑安全系数：6）直径安全负载直径安全负载直径安全负载毫米吨毫米吨毫米吨6.00.220.03.150.019.58.00.525.04.855.024.010.00.830.07.060.028.012.01.135.09.565.035.014.01.540.012.570.041.018.02.545.016.080.053.0表二：挂钩的安全负载（针对大型变压器考虑安全系数：6）直径安全负载直径安全负载直径安全负载毫米吨毫米吨毫米吨8.00.3536.08.065.026.010.00.640.010.070.030.012.00.946.013.075.035.016.01.550.015.080.040.020.02.055.018.085.545.028.04.860.022.090.050.0按业主提供的装箱单检查包装件数干燥气体压力和环境温度之间的关系应当检查并记录，将关系曲线画出与下表进行对照。若有异常及时通知相关部门。卸载前应当测量和记录冲击值，这个数应小于3G。不得使钢丝绳或其他物体碰到冲击记录器，阀门等。如果干燥气体压力小于0.05kg/cm2或冲击记录器数值大于3G，检查结果应通知给业主，当取下遮盖物时不得给冲击记录器以任何撞击。若变压器运抵现场后，需暂时存放，则变压器主体放置地点的土壤承受能力应予以确认，若不能满足要求，则使用10～15厘米厚钢板铺置于地面上并增加垫木的数量，主体下面应使用大约300×300mm的木材。（如下图所示）把主体置放在基础上之后（注：这种情况下如果干燥气体压力小于0.01MPa或20100-10-200.0350.0300.0250.0200.0150.0100.0050温度℃403050压力（MPa)冲击记录器数值大于3G，检查结果应通知给业主，当取下遮盖物时不得给冲击记录器以任何撞击）。b主变压器的就位:主变压器卸车、吊装就位均采用CC1800/300履带吊，履带吊布置在公路的西南侧，主变基础外。待主变运输至施工现场后，停靠在履带吊附近，保证主变中心距履带吊回转中心不超过10m，利用履带吊独自卸车，并在起吊能力允许的范围内，安装好主变底部滚轮，然后转杆，行走至变压器基础处，直接将主变放置在就位的轨道上。施工中要求履带吊站车位置地基坚实、平整并垫上路基板。CC1800履带吊吊装主变使用的工况为：主臂工况，主臂长度为48.0m，作业半径10m，额定起吊量为186t，负荷率为79％。（2）主变就位图主变起吊图驻厂验收现场验收及保管本体就位主要附件安装抽真空真空注油补充注油冷却系统与本体联接静置整体密封试验整体验收电气试验准备气体继电器油位设备排气管安装本体放油（排氮）真空冲气装置准备气象及环境落实起重设备准备冷却系统控制回路安装、调试附件试验结束大型变压器安装作业程序吊罩器身检查电气试验回罩整体绝缘试验施工安全技术措施编制基础验收附件清理检查试验高纯氮气准备取绝缘纸样取绝缘纸样纸中含水量测定场地、工作平台准备受控工作时间在空气相对湿度小于75%时器身暴露在空气中不得超过16小时放油时真空充氮1.2大型变压器安装技术方案（1）施工工序（2）施工方法1）附件、变压器油检查试验变压器的附件运抵现场，在安装前应进行检查、清理、试验（套管、CT、瓦斯继电器、变压器油）等工作。a检查：包括外观完好，无损伤、变形、锈蚀等，充油套管的油位正确、无渗油、瓷体损伤。b清理：包括各种附件的内、外部擦洗等c试验：对CT（变比、极性、伏安特性等）、变压器油（耐压、微水、微汽、色谱等，若不是同批同型号要做混合比）、瓦斯继电器、套管等进行，对于试验不合格的应报上级部门尽快处理，变压器油采取现场真空滤...
