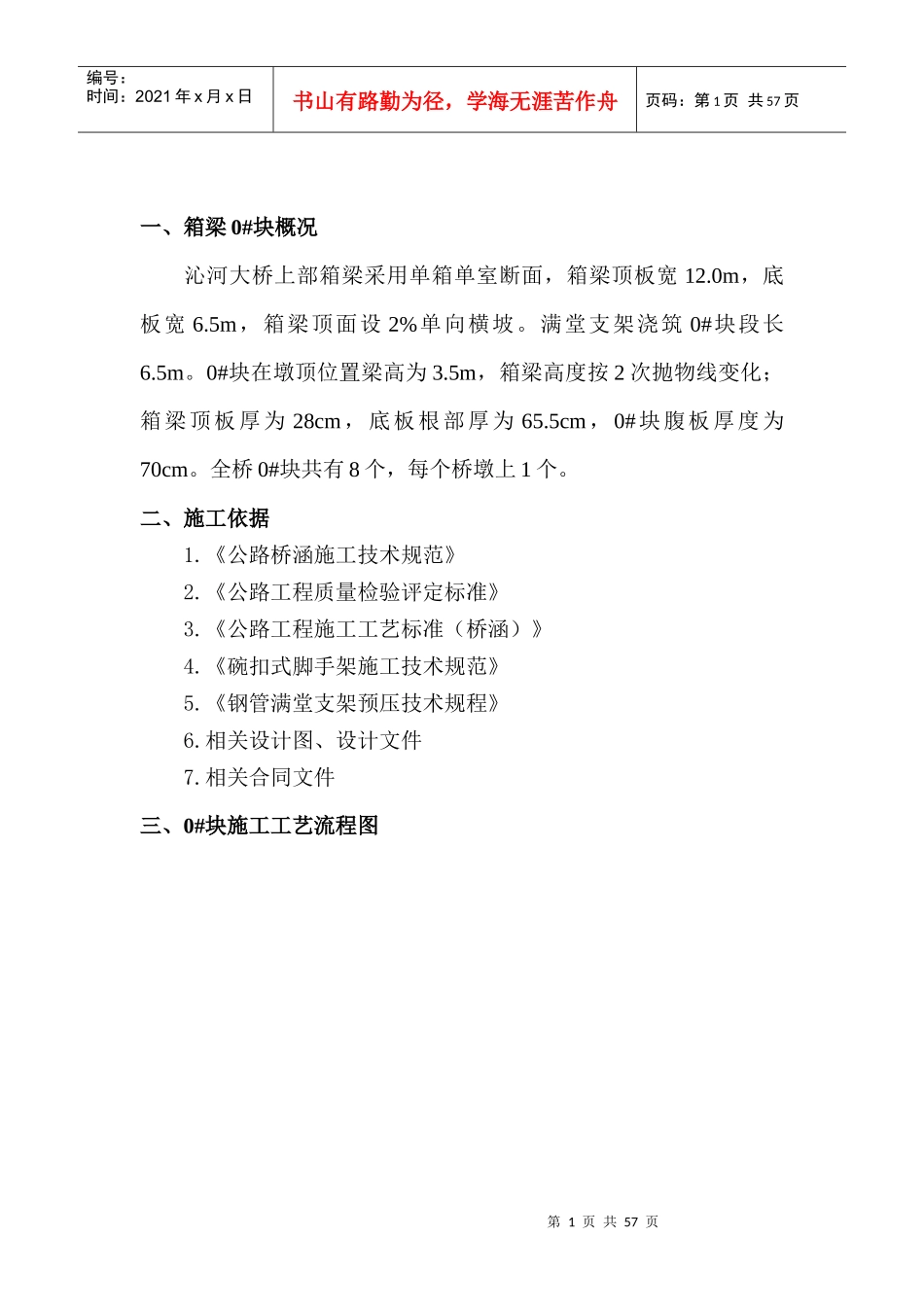

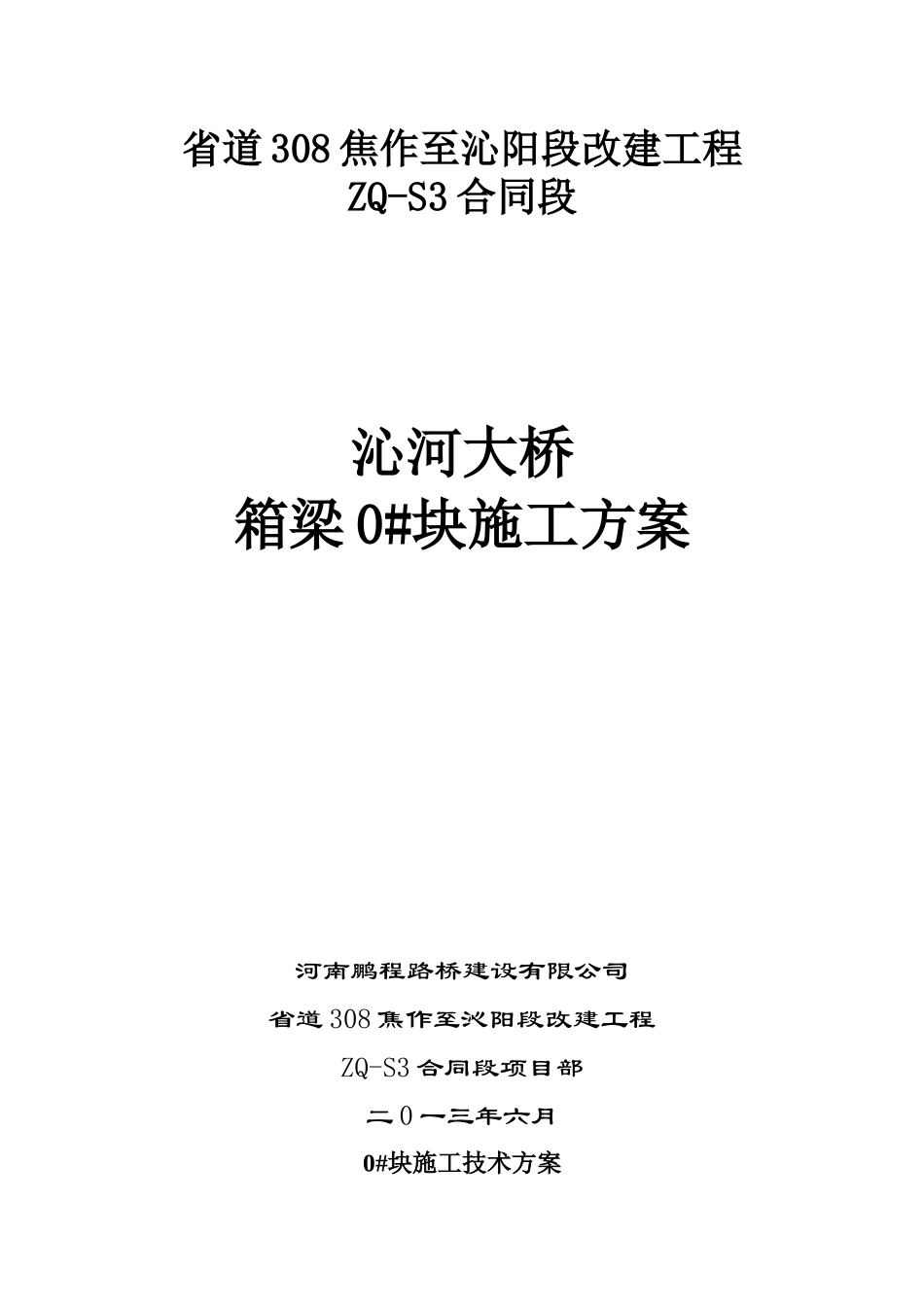

省道308焦作至沁阳段改建工程ZQ-S3合同段沁河大桥箱梁0#块施工方案河南鹏程路桥建设有限公司省道308焦作至沁阳段改建工程ZQ-S3合同段项目部二0一三年六月0#块施工技术方案第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页一、箱梁0#块概况沁河大桥上部箱梁采用单箱单室断面，箱梁顶板宽12.0m，底板宽6.5m，箱梁顶面设2%单向横坡。满堂支架浇筑0#块段长6.5m。0#块在墩顶位置梁高为3.5m，箱梁高度按2次抛物线变化；箱梁顶板厚为28cm，底板根部厚为65.5cm，0#块腹板厚度为70cm。全桥0#块共有8个，每个桥墩上1个。二、施工依据1.《公路桥涵施工技术规范》2.《公路工程质量检验评定标准》3.《公路工程施工工艺标准（桥涵）》4.《碗扣式脚手架施工技术规范》5.《钢管满堂支架预压技术规程》6.相关设计图、设计文件7.相关合同文件三、0#块施工工艺流程图第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页箱梁0#块施工流程图施工前各项准备工作搭设满堂支架支座安装模板安装预压及观测模板调整底板、腹板及隔墙钢筋制作安装安装纵向、竖向预应力波纹管内模安装顶板及翼缘板钢筋制作安装安装纵向、横向预应力波纹管安装端模安装预埋件浇筑混凝土拆除端模养生挂篮拼装及安装拆除支架第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页四、总体施工方案1、施工准备0#块是T形刚构桥梁施工的开始，也是挂篮连续箱梁施工的基础，做好0#块施工的各项准备工作和检查工作，在各方面准备工作都就绪后，再进行施工尤为关键。首先是确定0#块的施工工艺，通过各方考虑，0#块将采用满堂支架现浇方案。满堂支架的设计及验算委托华北水院，设计方案出来后，我方根据设计方案进行施工。1.人员准备及培训：安排具体人员并明确每个人的岗位职责，对相关技术、施工人员进行技术交底，熟悉施工方案，施工中各个环节的关键点及质量验收标准，工作环境标准等熟练掌握。全桥施工及安全总负责人为项目经理赵永忠，总工程师李长安。工地试验室主任：赵银萍；试验员：张鹏、赵霞资料员：张喜银工程部负责人：葛海啸；技术员：郝卫卫、靳伟；资料员：郝丽萍安全部负责人：张福礼；资料员：李亚茹材料负责人：孟武龙；测量队长：申小辉；技术员：郭之佳拌合站负责人：宋国胜施工队负责人：陈文浩；施工员：鲁学甫；安全员：陈炳南；技术员：汪磊、石维新。2.材料准备：材料分为工作用材料、工程用材料、试验用材料。第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页工作用材料主要为：碗扣支架、支座、底模、侧模、养生材料等，工程用材料主要为钢筋、波纹管、钢绞线、砂石、水泥、粉煤灰、减水剂、进场的所有材料均应做好检测和存放。3.设备、机具准备：设备的选择，设备调试及检查，设备的工作标准，设备的生产工作能力影响因素分析。主要准备设备机具为：测量仪器、试验仪器、拌合设备、运输设备、观测工具、通讯工具、照明设备等。按工作流程配置设备机具为：支架搭设设备机具、支座安装设备机具、模板安装设备机具、预压观测设备机具、钢筋制作设备机具、混凝土浇筑设备机具、混凝土养生设备机具、吊篮安装设备机具、支架拆除设备机具等。临时应急用电设置:在拌合站设置一台150千瓦发电机，在施工现场设置一台30千瓦发电机。4.施工方法、技术方案的编制、报审和批复。5.施工环境保证。临时便道使用铣刨料铺筑，定期平整洒水。2、满堂支架搭设2.1准备工作：对施工完毕的承台进行校核，主要是轴线偏位、高程、砼强度以及几何尺寸等方面，确定验收合格后可开始进行支架的搭设工作。承台实测验收项目：项次检查项目规定值或允许偏差检查方法和频率1混凝土强度（MPa）C30按附录D检查第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页2尺寸（mm）±30尺量：长、宽、高检查各2点3顶面高程（mm）±20水准仪：检查5处4轴线偏位（mm）15全站仪或经纬仪：纵横各2点按照华北水院出具的《0#块...
