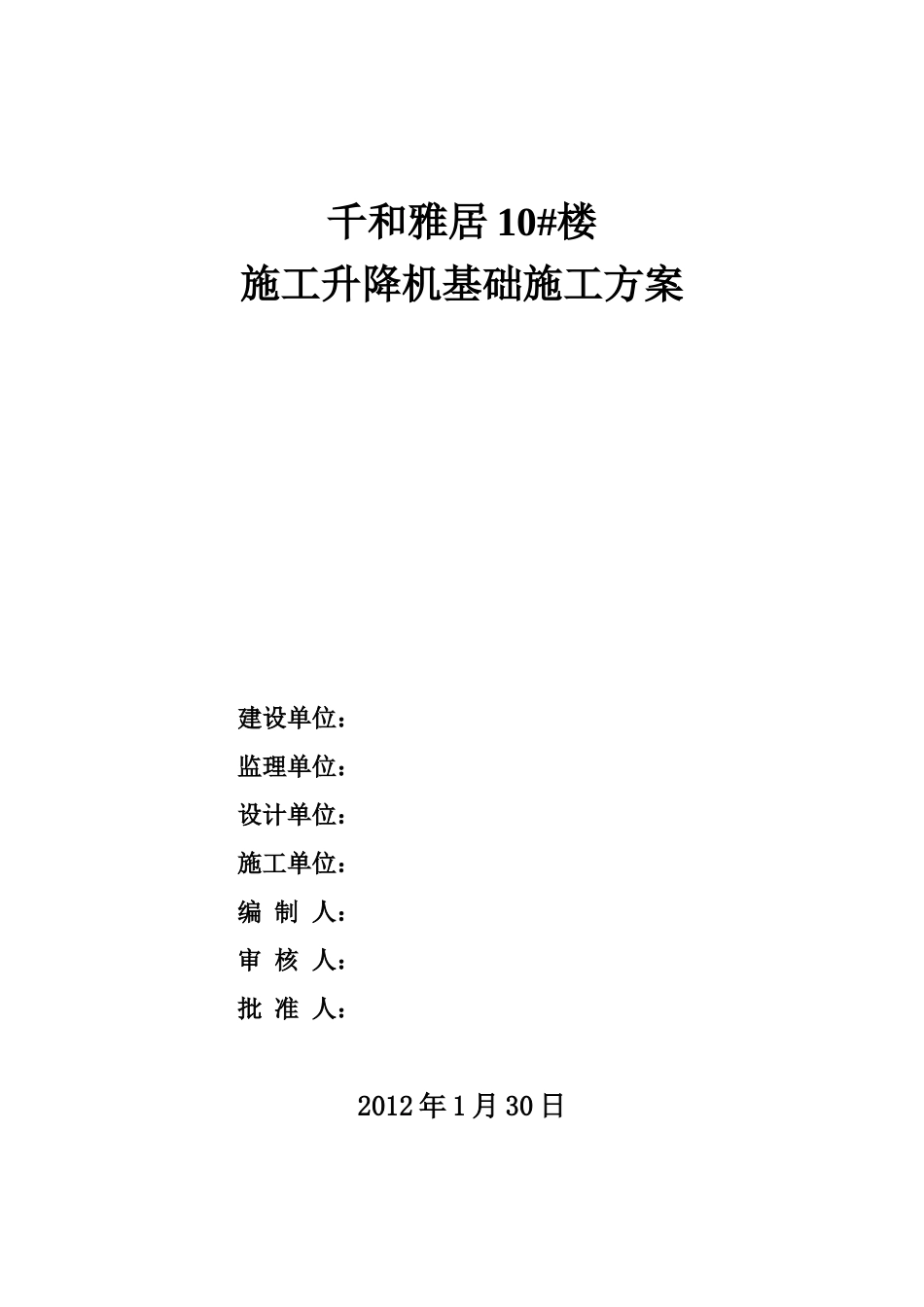

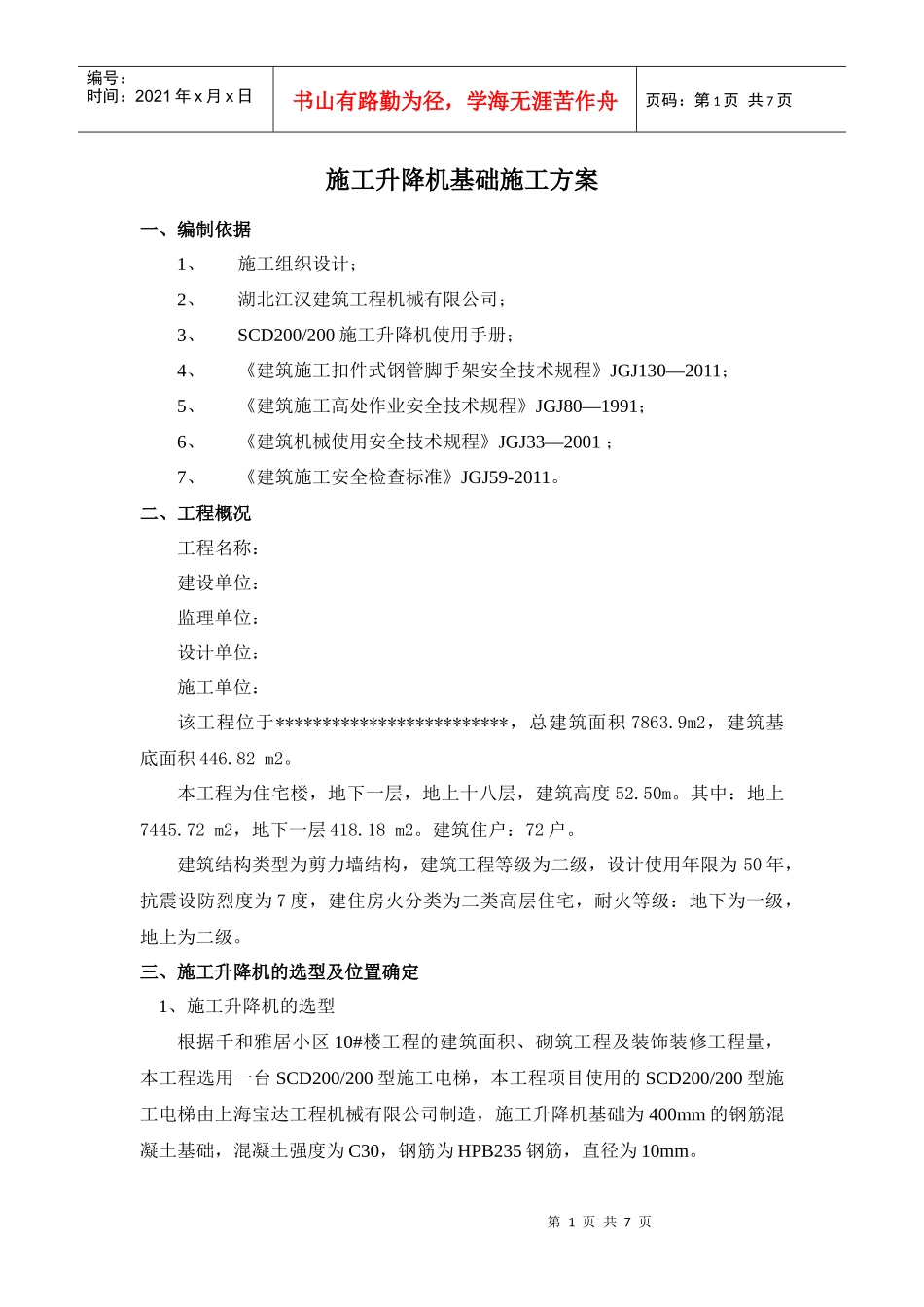

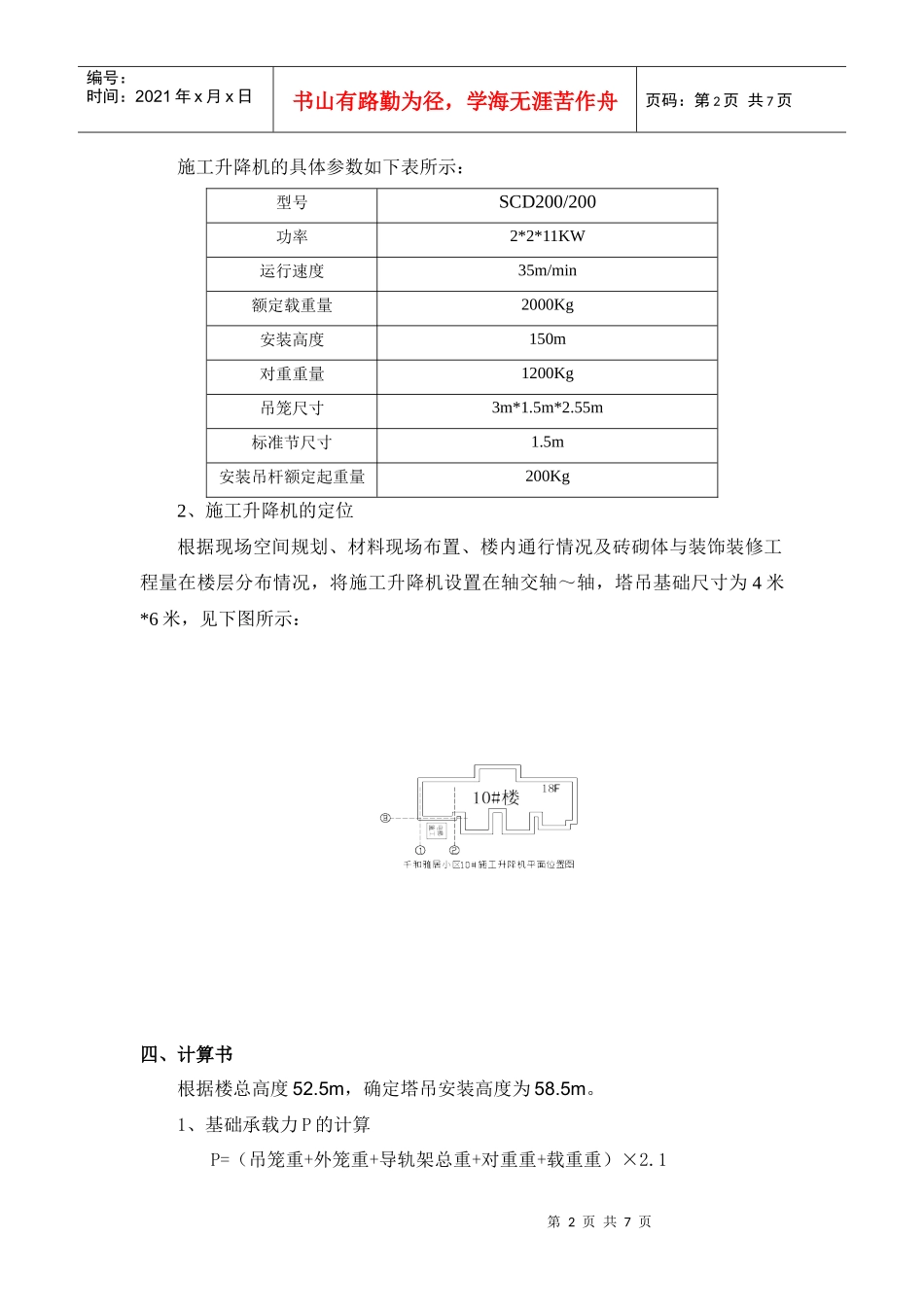

千和雅居10#楼施工升降机基础施工方案建设单位：监理单位：设计单位：施工单位：编制人：审核人：批准人：2012年1月30日第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页施工升降机基础施工方案一、编制依据1、施工组织设计；2、湖北江汉建筑工程机械有限公司；3、SCD200/200施工升降机使用手册；4、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—2011；5、《建筑施工高处作业安全技术规程》JGJ80—1991；6、《建筑机械使用安全技术规程》JGJ33—2001；7、《建筑施工安全检查标准》JGJ59-2011。二、工程概况工程名称：建设单位：监理单位：设计单位：施工单位：该工程位于*************************，总建筑面积7863.9m2，建筑基底面积446.82m2。本工程为住宅楼，地下一层，地上十八层，建筑高度52.50m。其中：地上7445.72m2，地下一层418.18m2。建筑住户：72户。建筑结构类型为剪力墙结构，建筑工程等级为二级，设计使用年限为50年，抗震设防烈度为7度，建住房火分类为二类高层住宅，耐火等级：地下为一级，地上为二级。三、施工升降机的选型及位置确定1、施工升降机的选型根据千和雅居小区10#楼工程的建筑面积、砌筑工程及装饰装修工程量，本工程选用一台SCD200/200型施工电梯，本工程项目使用的SCD200/200型施工电梯由上海宝达工程机械有限公司制造，施工升降机基础为400mm的钢筋混凝土基础，混凝土强度为C30，钢筋为HPB235钢筋，直径为10mm。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页施工升降机的具体参数如下表所示：型号SCD200/200功率2*2*11KW运行速度35m/min额定载重量2000Kg安装高度150m对重重量1200Kg吊笼尺寸3m*1.5m*2.55m标准节尺寸1.5m安装吊杆额定起重量200Kg2、施工升降机的定位根据现场空间规划、材料现场布置、楼内通行情况及砖砌体与装饰装修工程量在楼层分布情况，将施工升降机设置在轴交轴～轴，塔吊基础尺寸为4米*6米，见下图所示：四、计算书根据楼总高度52.5m，确定塔吊安装高度为58.5m。1、基础承载力P的计算P=（吊笼重+外笼重+导轨架总重+对重重+载重重）×2.1第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页SCD200/200型升降机，架设高度为150m。吊笼重（双笼）：1600×2kg外笼重(围栏)：820kg导轨架总重（共需100节标准节每节重184kg）184kg×39对重重（双对重）1200kg×2每个吊笼载重量2000kg，2000kg×2基础承载近似等于：P=[(1600×2)+820+(184×39)+(1200×2)+(2000×2)]×2.1=36951.6kg36951.6×9.8N/kg=362125.68N=362.2KN如按能承受最大压力Pmax=362.2KN而制作的基础，则符合该升降机的使用要求。2、基础尺寸按照升降机基础施工图确定附施工升降机基础施工图。3、地基承载力验算基础自重GK=1.2*25*4*6*0.4=288KN荷载设计值为（362.2+288）/24=27.1kpafa=fak+ηbγ(b-3)+ηdγm(d-0.5)式中:fa--修正后的地基承载力特征值；fak--地基承载力特征值,取160Kpa,ηb、ηd--基础宽度和埋深的地基承载力修正系数，ηb取0，ηd取1；γ--基础底面以下土的重度，地下水位以下取浮重度；取18KN/m2。b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值；取4米；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度；取0。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页d--基础埋置深度(m)，一般自室外地面标高算起。在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。取1.1米。fa=160+0+0=160Kpa≥27.1kpa满足要求。4、基础受冲切承载力验算依据《建筑地基基础设计规范》GB50007-2011第8.4.12条：F1≤0.7βhpftumh0式中：βhp—受冲切承载力截面高度影响系数，当ho<800mm时，取ho=800mm；当ho>2000mm时，取ho=200mm；其间按线性内插法取值。ft—混凝土轴心抗拉强度设计值，C30为1...
