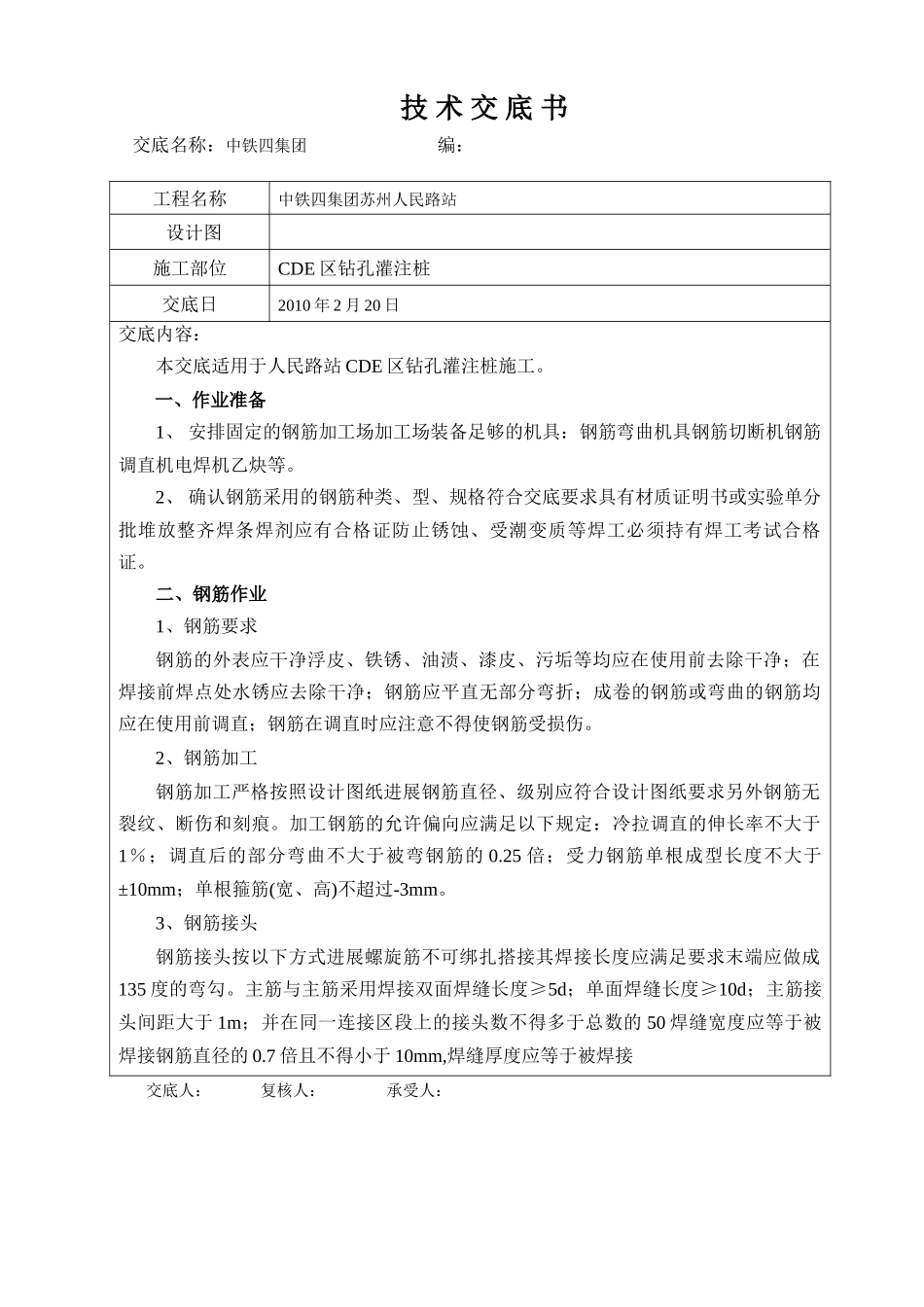

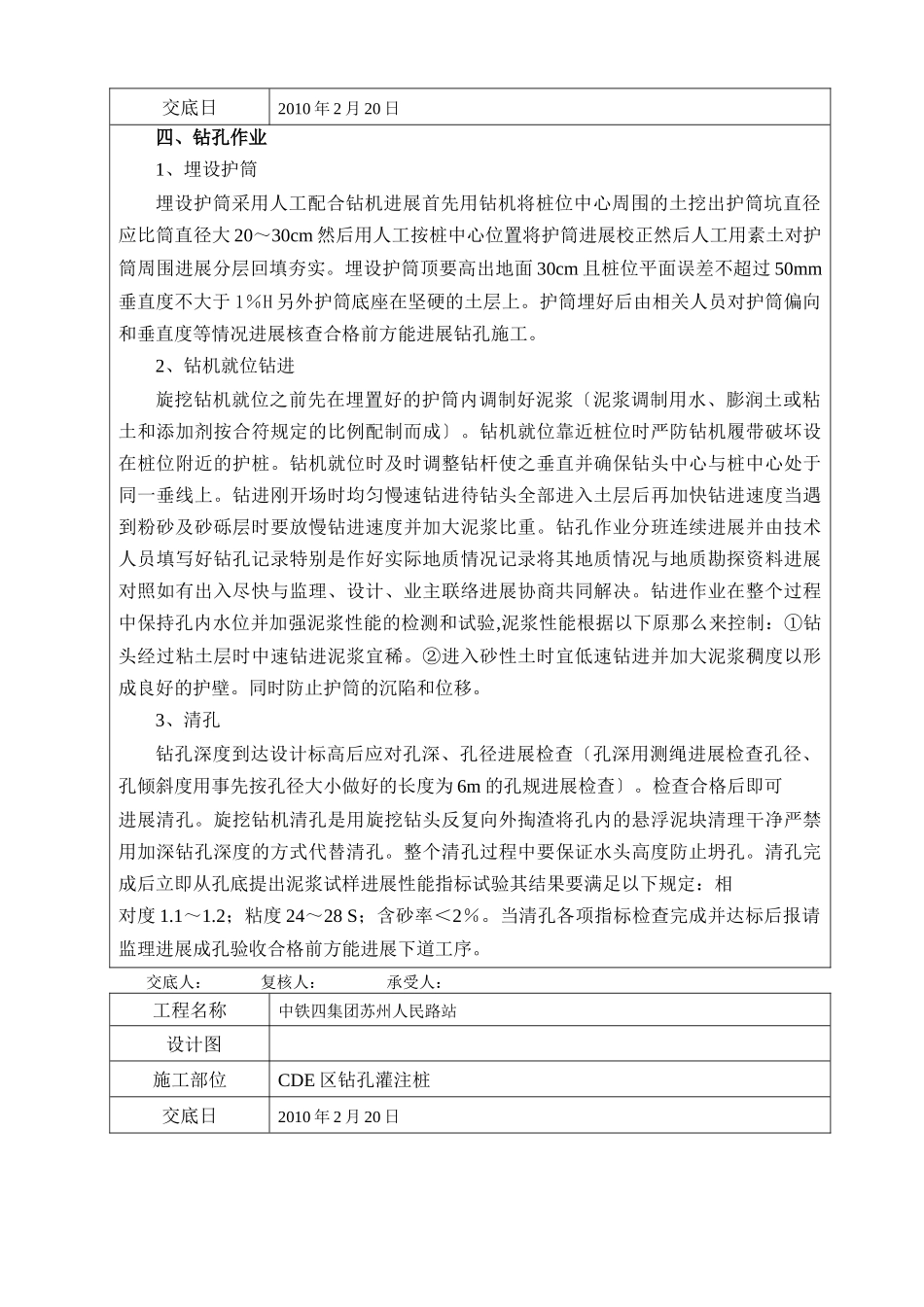

技术交底书交底名称：中铁四集团编：工程名称中铁四集团苏州人民路站设计图施工部位CDE区钻孔灌注桩交底日2010年2月20日交底内容：本交底适用于人民路站CDE区钻孔灌注桩施工。一、作业准备1、安排固定的钢筋加工场加工场装备足够的机具：钢筋弯曲机具钢筋切断机钢筋调直机电焊机乙炔等。2、确认钢筋采用的钢筋种类、型、规格符合交底要求具有材质证明书或实验单分批堆放整齐焊条焊剂应有合格证防止锈蚀、受潮变质等焊工必须持有焊工考试合格证。二、钢筋作业1、钢筋要求钢筋的外表应干净浮皮、铁锈、油渍、漆皮、污垢等均应在使用前去除干净；在焊接前焊点处水锈应去除干净；钢筋应平直无部分弯折；成卷的钢筋或弯曲的钢筋均应在使用前调直；钢筋在调直时应注意不得使钢筋受损伤。2、钢筋加工钢筋加工严格按照设计图纸进展钢筋直径、级别应符合设计图纸要求另外钢筋无裂纹、断伤和刻痕。加工钢筋的允许偏向应满足以下规定：冷拉调直的伸长率不大于1％；调直后的部分弯曲不大于被弯钢筋的0.25倍；受力钢筋单根成型长度不大于±10mm；单根箍筋(宽、高)不超过-3mm。3、钢筋接头钢筋接头按以下方式进展螺旋筋不可绑扎搭接其焊接长度应满足要求末端应做成135度的弯勾。主筋与主筋采用焊接双面焊缝长度≥5d；单面焊缝长度≥10d；主筋接头间距大于1m；并在同一连接区段上的接头数不得多于总数的50焊缝宽度应等于被焊接钢筋直径的0.7倍且不得小于10mm,焊缝厚度应等于被焊接交底人：复核人：承受人：工程名称中铁四集团苏州人民路站设计图施工部位CDE区钻孔灌注桩交底日2010年2月20日钢筋直径的0.25倍且不得小于4mm。4、钢筋绑扎钢筋笼的绑扎根据设计图纸采用“定位筋加劲成型法〞加劲筋在主筋的内侧制作时按设计尺寸做好加劲筋每一个加劲筋圈采用双面搭接焊焊缝长度、宽度、咬合深度严格按要求。在做好的加劲圈上标出主筋位置。把主筋放在平整的工作台上并标出加劲筋的位置。扶正加劲筋并用木制直角板校正加劲筋与主筋的垂直度然后点焊。转动骨架将主筋与加劲筋依次焊完套入盘筋按设计位置布好螺旋筋并绑扎于主筋上。制作好的钢筋笼挂上标识牌标明桩、长度自检合格后报监理工程师检验达标后使用。如遇雨、雪或大风天气应用苫布对钢筋笼进展覆盖。桩的保护层厚度的合符规定措施是将钢筋笼运到现场后按一定度绑扎好砼垫块以防在钢筋笼运输途中损坏垫块。5、验收〔1〕、受力筋间距偏向不大于±20ｍｍ〔2〕、螺旋筋间距偏向不大于±20ｍｍ〔3〕、钢筋骨架尺寸长度偏向不大于±10ｍｍ直径偏向不大于±5ｍｍ〔4〕、保护层厚度偏向不大于±10ｍｍ〔5〕、钢筋骨架顶面底面高程偏向不大于±10ｍｍ三、格构柱制作格构柱主材料为四根角钢角钢之间使用缀板连接。严格控制格构柱加工后的外尺寸φ800mm桩基对应格构柱外尺寸为400×400mmφ900mm桩基对应格构柱外尺寸为500×500mm。基底以上布置缀板1按间距750mm设置每断面4块；基底以下钢筋笼内的缀板2按间距500mm设置每断面4块。缀板与角钢接触位置均满焊格构柱与桩身顶节钢筋笼通过缀条可靠焊接一起吊装入孔。格构柱接头位置必须按50错开且错开间距大于2m以上。详细见后附图。交底人：复核人：承受人：工程名称中铁四集团苏州人民路站设计图施工部位CDE区钻孔灌注桩交底日2010年2月20日四、钻孔作业1、埋设护筒埋设护筒采用人工配合钻机进展首先用钻机将桩位中心周围的土挖出护筒坑直径应比筒直径大20～30cm然后用人工按桩中心位置将护筒进展校正然后人工用素土对护筒周围进展分层回填夯实。埋设护筒顶要高出地面30cm且桩位平面误差不超过50mm垂直度不大于1％H另外护筒底座在坚硬的土层上。护筒埋好后由相关人员对护筒偏向和垂直度等情况进展核查合格前方能进展钻孔施工。2、钻机就位钻进旋挖钻机就位之前先在埋置好的护筒内调制好泥浆〔泥浆调制用水、膨润土或粘土和添加剂按合符规定的比例配制而成〕。钻机就位靠近桩位时严防钻机履带破坏设在桩位附近的护桩。钻机就位时及时调整钻杆使之垂直并确保钻头中心与桩中心处于同一垂线上。钻进刚开场时均匀慢速钻进待钻头全部进入土层后再加快钻进速度当遇到粉砂及砂砾层时要放慢钻进速度并加大泥浆比重。钻...
