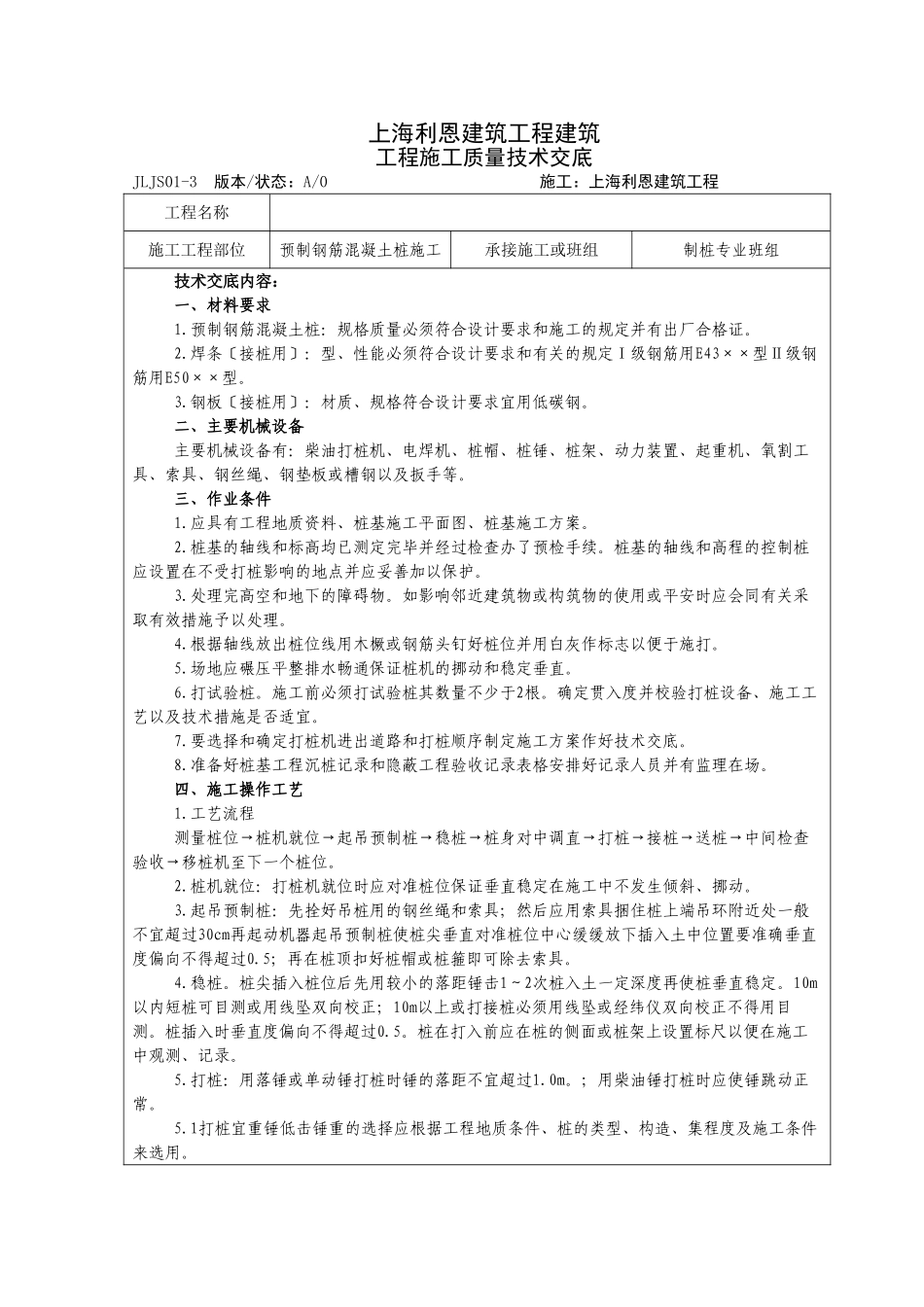

上海利恩建筑工程建筑工程施工质量技术交底JLJS01-3版本/状态：A/0施工：上海利恩建筑工程工程名称施工工程部位预制钢筋混凝土桩施工承接施工或班组制桩专业班组技术交底内容：一、材料要求1.预制钢筋混凝土桩：规格质量必须符合设计要求和施工的规定并有出厂合格证。2.焊条〔接桩用〕：型、性能必须符合设计要求和有关的规定Ⅰ级钢筋用E43××型Ⅱ级钢筋用E50××型。3.钢板〔接桩用〕：材质、规格符合设计要求宜用低碳钢。二、主要机械设备主要机械设备有：柴油打桩机、电焊机、桩帽、桩锤、桩架、动力装置、起重机、氧割工具、索具、钢丝绳、钢垫板或槽钢以及扳手等。三、作业条件1.应具有工程地质资料、桩基施工平面图、桩基施工方案。2.桩基的轴线和标高均已测定完毕并经过检查办了预检手续。桩基的轴线和高程的控制桩应设置在不受打桩影响的地点并应妥善加以保护。3.处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或平安时应会同有关采取有效措施予以处理。4.根据轴线放出桩位线用木橛或钢筋头钉好桩位并用白灰作标志以便于施打。5.场地应碾压平整排水畅通保证桩机的挪动和稳定垂直。6.打试验桩。施工前必须打试验桩其数量不少于2根。确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。7.要选择和确定打桩机进出道路和打桩顺序制定施工方案作好技术交底。8.准备好桩基工程沉桩记录和隐蔽工程验收记录表格安排好记录人员并有监理在场。四、施工操作工艺1.工艺流程测量桩位→桩机就位→起吊预制桩→稳桩→桩身对中调直→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位。2.桩机就位：打桩机就位时应对准桩位保证垂直稳定在施工中不发生倾斜、挪动。3.起吊预制桩：先拴好吊桩用的钢丝绳和索具；然后应用索具捆住桩上端吊环附近处一般不宜超过30cm再起动机器起吊预制桩使桩尖垂直对准桩位中心缓缓放下插入土中位置要准确垂直度偏向不得超过0.5；再在桩顶扣好桩帽或桩箍即可除去索具。4.稳桩。桩尖插入桩位后先用较小的落距锤击1～2次桩入土一定深度再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正不得用目测。桩插入时垂直度偏向不得超过0.5。桩在打入前应在桩的侧面或桩架上设置标尺以便在施工中观测、记录。5.打桩：用落锤或单动锤打桩时锤的落距不宜超过1.0m。；用柴油锤打桩时应使锤跳动正常。5.1打桩宜重锤低击锤重的选择应根据工程地质条件、桩的类型、构造、集程度及施工条件来选用。5.2打桩顺序根据根底的设计标高先深后浅；依桩的规格宜先大后小先长后短。由于桩的集程度不同可自中间向两个方向对称进展或向四周进展；也可由一侧向单一方向进展。6.接桩6.1分段桩采用焊接接桩时其预制桩外表上的预埋件应清洁上下节之间的间隙应用铁片垫实焊牢；焊接时应采取措施减少焊缝变形焊缝应连续焊满。6.2接桩应在穿过硬土层后且在距地面lm左右时进展。上下节桩的中心线偏向不得大于5mm节点弯曲矢高不得大于l‰桩长且不大于20mm。6.3接桩处入土前应对外露铁件再次补刷防腐漆。7.送桩：设计要求送桩时那么送桩的中心线应与桩身吻合一致才能进展送桩。假设桩顶不平可用麻袋或厚纸垫平。送桩留下的桩孔应立即回填实。8.检查验收：每根桩打到贯入度要求桩尖标高进入持力层接近设计标高时或打至设计标高时应进展中间验收。在控制时一般要求最后三次锤击的平均贯入度不大于规定的数值或以桩尖打至设计标高来控制符合设计要求后填好施工记录。如发现桩位与要求相差较大时应会同有关研究处理。然后移桩机到新桩位。9.打桩过程中遇见以下情况应暂停并及时与有关研究处理：9.1贯入度剧变；9.2桩身突然发生倾斜、位移或有严重回弹；9.3桩顶或桩身出现严重裂缝或破碎。10.待全部桩打完后开挖至设计标高做最后检查验收。并将技术资料提交总包。五、质量1.保证工程1.1钢筋混凝土预制桩的质量必须符合设计要求和施工的规定并有出厂合格证。1.2打桩的标高或贯入度、桩的接头处理必须符合设计要求和施工的规定。2.允许偏向工程见下表：钢筋混凝土预制桩允许偏向表项次项目允许偏向(mm)检验1单排或双排桩条形桩基用经纬仪...
