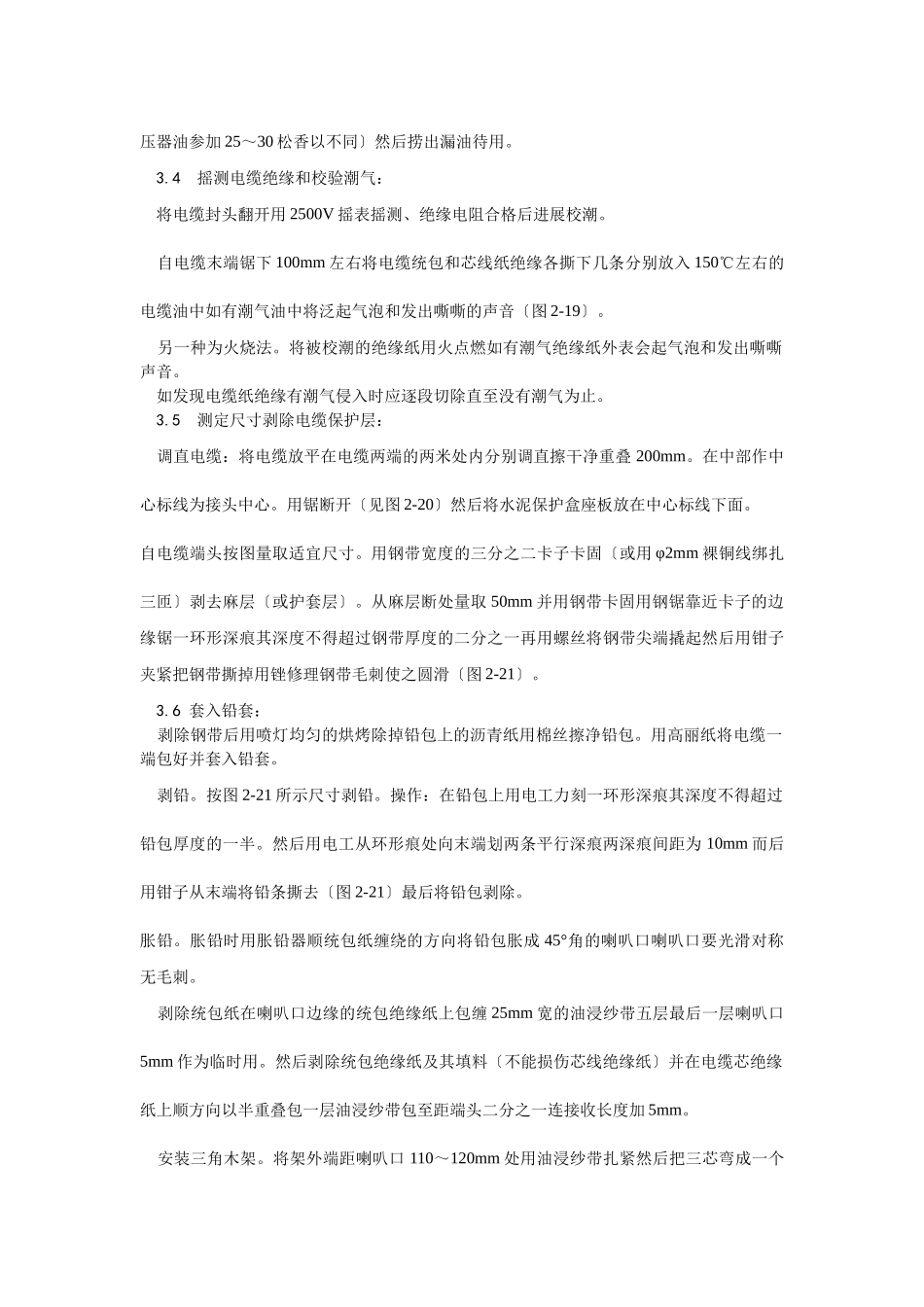

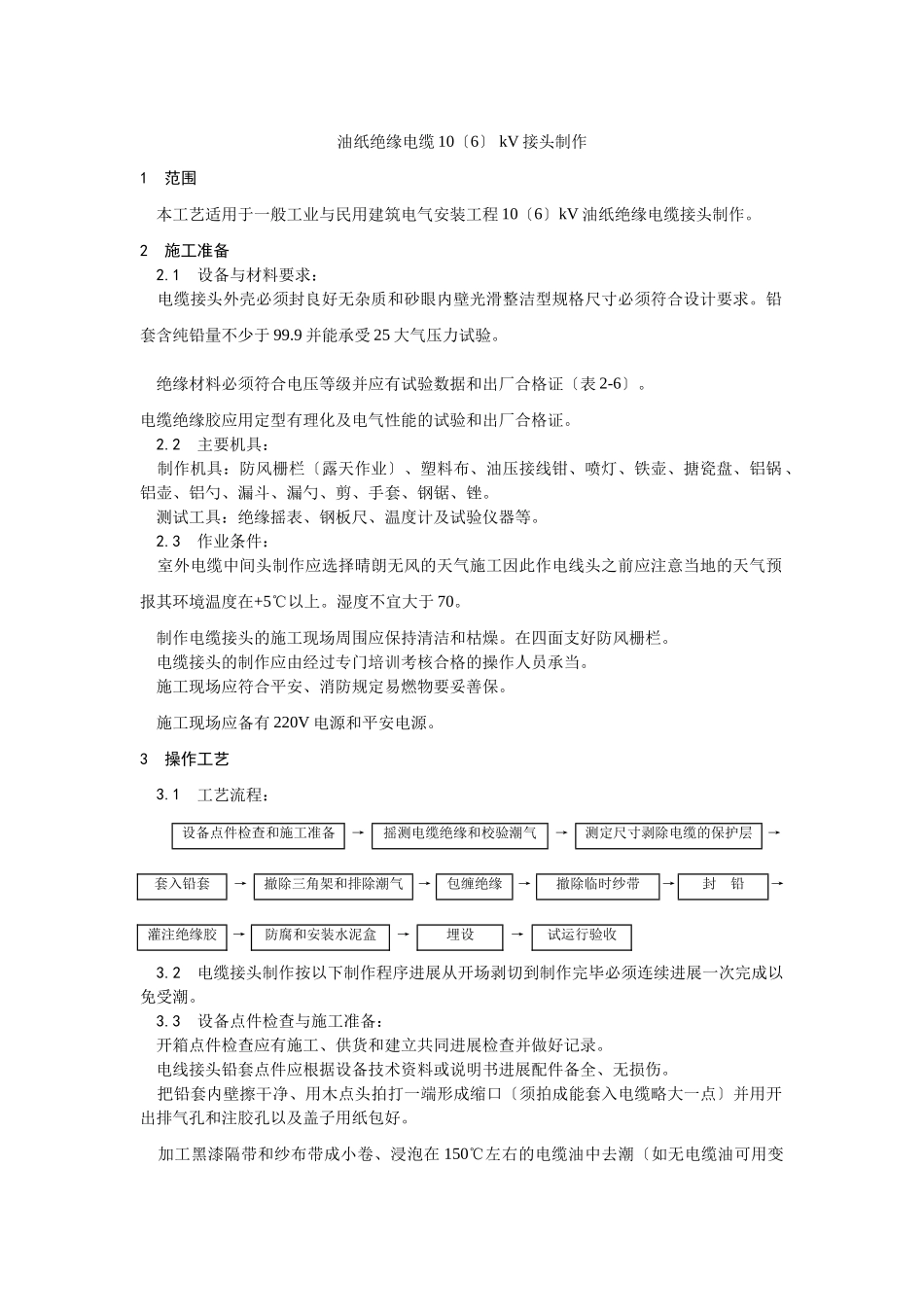

油纸绝缘电缆10〔6〕kV接头制作1范围本工艺适用于一般工业与民用建筑电气安装工程10〔6〕kV油纸绝缘电缆接头制作。2施工准备2.1设备与材料要求：电缆接头外壳必须封良好无杂质和砂眼内壁光滑整洁型规格尺寸必须符合设计要求。铅套含纯铅量不少于99.9并能承受25大气压力试验。绝缘材料必须符合电压等级并应有试验数据和出厂合格证〔表2-6〕。电缆绝缘胶应用定型有理化及电气性能的试验和出厂合格证。2.2主要机具：制作机具：防风栅栏〔露天作业〕、塑料布、油压接线钳、喷灯、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏斗、漏勺、剪、手套、钢锯、锉。测试工具：绝缘摇表、钢板尺、温度计及试验仪器等。2.3作业条件：室外电缆中间头制作应选择晴朗无风的天气施工因此作电线头之前应注意当地的天气预报其环境温度在+5℃以上。湿度不宜大于70。制作电缆接头的施工现场周围应保持清洁和枯燥。在四面支好防风栅栏。电缆接头的制作应由经过专门培训考核合格的操作人员承当。施工现场应符合平安、消防规定易燃物要妥善保。施工现场应备有220V电源和平安电源。3操作工艺3.1工艺流程：设备点件检查和施工准备→摇测电缆绝缘和校验潮气→测定尺寸剥除电缆的保护层→套入铅套→撤除三角架和排除潮气→包缠绝缘→撤除临时纱带→封铅→灌注绝缘胶→防腐和安装水泥盒→埋设→试运行验收3.2电缆接头制作按以下制作程序进展从开场剥切到制作完毕必须连续进展一次完成以免受潮。3.3设备点件检查与施工准备：开箱点件检查应有施工、供货和建立共同进展检查并做好记录。电线接头铅套点件应根据设备技术资料或说明书进展配件备全、无损伤。把铅套内壁擦干净、用木点头拍打一端形成缩口〔须拍成能套入电缆略大一点〕并用开出排气孔和注胶孔以及盖子用纸包好。加工黑漆隔带和纱布带成小卷、浸泡在150℃左右的电缆油中去潮〔如无电缆油可用变压器油参加25～30松香以不同〕然后捞出漏油待用。3.4摇测电缆绝缘和校验潮气：将电缆封头翻开用2500V摇表摇测、绝缘电阻合格后进展校潮。自电缆末端锯下100mm左右将电缆统包和芯线纸绝缘各撕下几条分别放入150℃左右的电缆油中如有潮气油中将泛起气泡和发出嘶嘶的声音〔图2-19〕。另一种为火烧法。将被校潮的绝缘纸用火点燃如有潮气绝缘纸外表会起气泡和发出嘶嘶声音。如发现电缆纸绝缘有潮气侵入时应逐段切除直至没有潮气为止。3.5测定尺寸剥除电缆保护层：调直电缆：将电缆放平在电缆两端的两米处内分别调直擦干净重叠200mm。在中部作中心标线为接头中心。用锯断开〔见图2-20〕然后将水泥保护盒座板放在中心标线下面。自电缆端头按图量取适宜尺寸。用钢带宽度的三分之二卡子卡固〔或用φ2mm裸铜线绑扎三匝〕剥去麻层〔或护套层〕。从麻层断处量取50mm并用钢带卡固用钢锯靠近卡子的边缘锯一环形深痕其深度不得超过钢带厚度的二分之一再用螺丝将钢带尖端撬起然后用钳子夹紧把钢带撕掉用锉修理钢带毛刺使之圆滑〔图2-21〕。3.6套入铅套：剥除钢带后用喷灯均匀的烘烤除掉铅包上的沥青纸用棉丝擦净铅包。用高丽纸将电缆一端包好并套入铅套。剥铅。按图2-21所示尺寸剥铅。操作：在铅包上用电工力刻一环形深痕其深度不得超过铅包厚度的一半。然后用电工从环形痕处向末端划两条平行深痕两深痕间距为10mm而后用钳子从末端将铅条撕去〔图2-21〕最后将铅包剥除。胀铅。胀铅时用胀铅器顺统包纸缠绕的方向将铅包胀成45°角的喇叭口喇叭口要光滑对称无毛刺。剥除统包纸在喇叭口边缘的统包绝缘纸上包缠25mm宽的油浸纱带五层最后一层喇叭口5mm作为临时用。然后剥除统包绝缘纸及其填料〔不能损伤芯线绝缘纸〕并在电缆芯绝缘纸上顺方向以半重叠包一层油浸纱带包至距端头二分之一连接收长度加5mm。安装三角木架。将架外端距喇叭口110～120mm处用油浸纱带扎紧然后把三芯弯成一个工作间隙其间隙宽50mm要成活弯不得弯伤绝缘纸〔图2-22〕。校对刻铅尺寸锯齐电缆芯线。自胀铅喇叭口处向末端量铅套长度的二分之一减35mm〔焊接减25mm〕将多余的芯线锯掉。压接连接收。从三芯末端量取连接收长度二分之一加10mm处去掉绝缘纸〔最后二层绝缘纸用手撕掉以免损伤导线〕用汽油棉纱把导线与连接收擦净将导...
