游乐设ۥ施安全技术监察规程精选 VIP免费

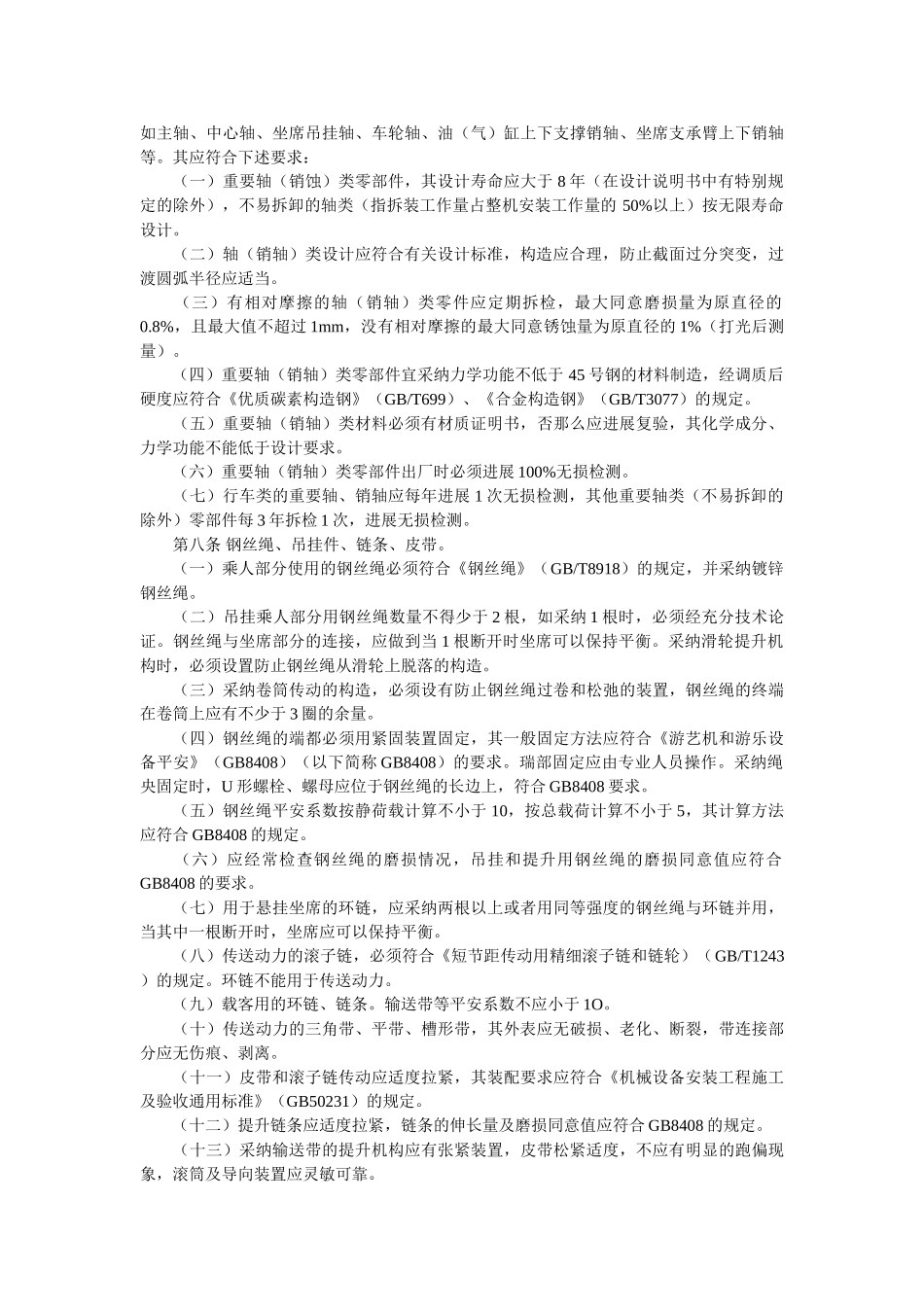

游乐设备平安技术监察规程第一章总那么第一条为加强游乐设备质量监视与平安监察，确保游乐设备平安使用，保障人身和财产平安，按照《特种设备质量监视与平安监察规定》（原国家质量技术监视局令第13号），制定本规程。第二条本规程所涉及的”游乐设备”是指用于运营目的，在封闭的区域内运转，承载游客游乐的设备。其详细范围和类型见附1。第三条游乐设备的设计、制造、安装、使用、检验、维修保养和改造必须符合本规程的规定。第四条按照游乐设备的危险程度，纳入平安监察的游乐设备划分为A。B、C三级（见附2）。第五条本规程是游乐设备质量监视和平安监察的根本要求，有关游乐设备的技术标准标准，如与本规程相抵触时，以本规程为准。第二章技术要求第六条材料要求。（－）游乐设备采纳的金属材料应符合相应的国家标准、行业标准的规定。重实受力部件的材料应有质量证明书（复印件应加盖材料供给单位公章，以保证质量证明书的真实性），游乐设备制造单位对所购材料质量负责，必要时，制造单位应进展材质复验。焊接构造需用可焊性好的钢材，一般碳素钢含碳量在0.27%以下，低合金钢的碳当量应小于0.4%。（二）机械零部件所用金属材料需考虑其力学功能、热处理功能、冲击韧性等方面的要求。对需焊接成型的重要受力部件，焊前应作焊接工艺评定，焊后消除剩余应力，重要受力焊缝应进展无损检测。（三）锻件与铸造件应符合国家有关标准要求。（四）有色金属应符合相应的国家标准或行业标准要求，对有色金属有特别要求时，应在设计图样或相应的技术条件中注明。（五）玻璃钢应符合国家有关标准的要求，外表应光滑无裂纹，色彩均匀。水滑梯用玻璃钢应符合以下要求：1．树脂应有良好的耐水性和良好的抗老化功能；2．玻璃纤维，应采纳无碱玻璃纤维，纤维的外表须有良好的浸润性；3．厚度应不小于6mm，法兰厚度应不小于9mm。（六）水滑梯滑道内外表要求如下：1．不同意存在小孔、皱纹、气泡、固化不良、浸渍不良、裂纹、缺损等缺陷，背面不同意存在固化不良、浸溃不良、缺损、毛刺等缺陷，切割面不同意存在分层、毛刺等缺陷；2．距600mm处用肉眼观察，不能明显看出修补痕迹、伤痕、颜色不均、布纹、凸凹不平、集合等缺陷。（七）采纳高分子材料时，应充分考虑局分子材料对耐候性和防腐性的要求，并按照详细使用情况，确定其更换的周期。各种高分子材料的有害物质含量必须操纵在国家有关标准要求的范围内。（八）游乐设备使用木材时，应选用强度好、不易开裂的硬木，木材的含水率应小于18%，同时必须作阻燃和防腐处理。第七条重要的轴（销蚀）类零部件。重要的轴（销轴）类零部件是指凡失效时会导致乘客人身损害的轴、销轴类零部件，如主轴、中心轴、坐席吊挂轴、车轮轴、油（气）缸上下支撑销轴、坐席支承臂上下销轴等。其应符合下述要求：（一）重要轴（销蚀）类零部件，其设计寿命应大于8年（在设计说明书中有特别规定的除外），不易拆卸的轴类（指拆装工作量占整机安装工作量的50%以上）按无限寿命设计。（二）轴（销轴）类设计应符合有关设计标准，构造应合理，防止截面过分突变，过渡圆弧半径应适当。（三）有相对摩擦的轴（销轴）类零件应定期拆检，最大同意磨损量为原直径的0.8%，且最大值不超过1mm，没有相对摩擦的最大同意锈蚀量为原直径的1%（打光后测量）。（四）重要轴（销轴）类零部件宜采纳力学功能不低于45号钢的材料制造，经调质后硬度应符合《优质碳素构造钢》（GB/T699）、《合金构造钢》（GB/T3077）的规定。（五）重要轴（销轴）类材料必须有材质证明书，否那么应进展复验，其化学成分、力学功能不能低于设计要求。（六）重要轴（销轴）类零部件出厂时必须进展100%无损检测。（七）行车类的重要轴、销轴应每年进展1次无损检测，其他重要轴类（不易拆卸的除外）零部件每3年拆检1次，进展无损检测。第八条钢丝绳、吊挂件、链条、皮带。（一）乘人部分使用的钢丝绳必须符合《钢丝绳》（GB/T8918）的规定，并采纳镀锌钢丝绳。（二）吊挂乘人部分用钢丝绳数量不得少于2根，如采纳1根时，必须经充分技术论证。钢丝绳与坐席部分的连接，应做到当1根断开时坐席可以保持平衡。采...
