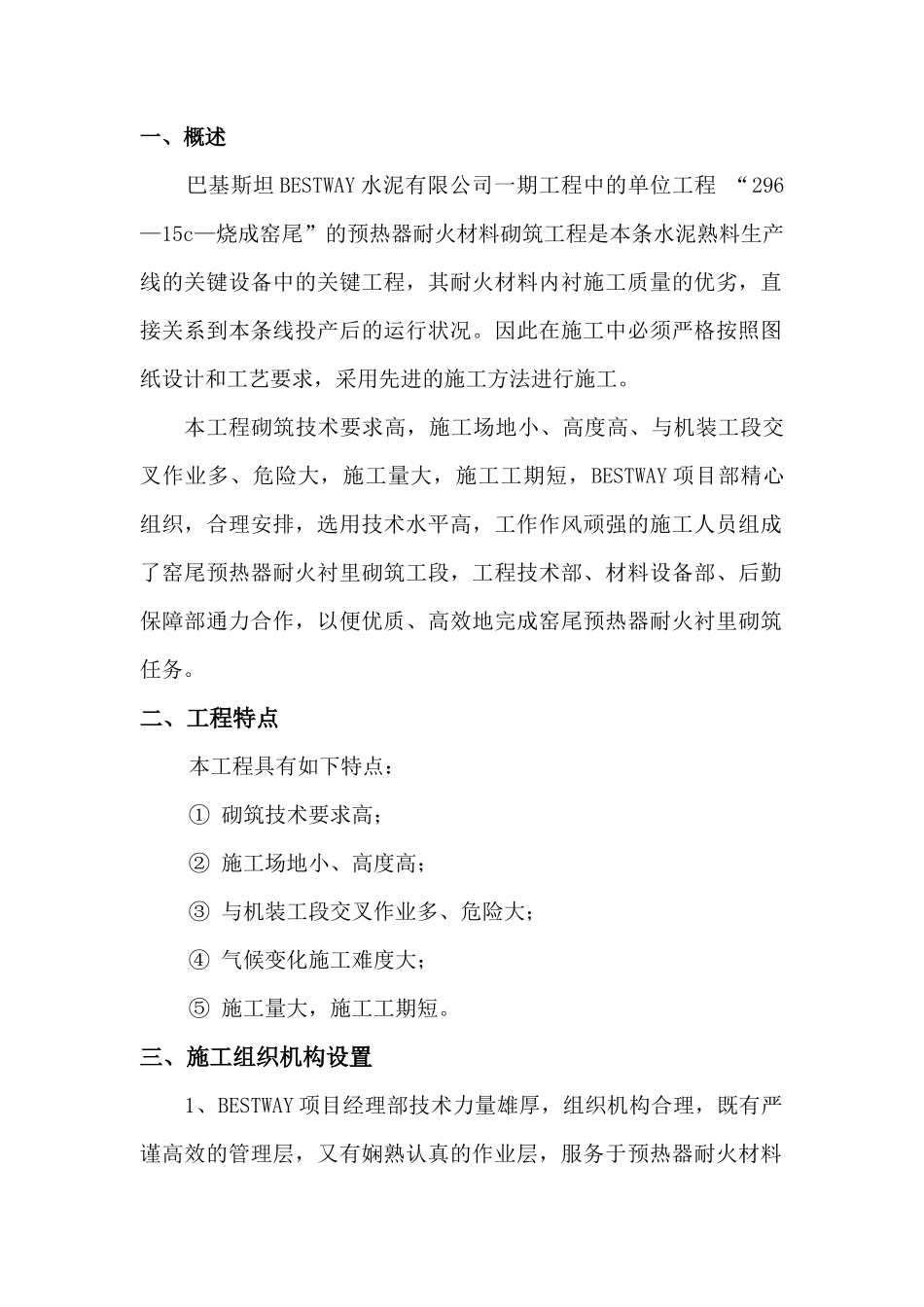

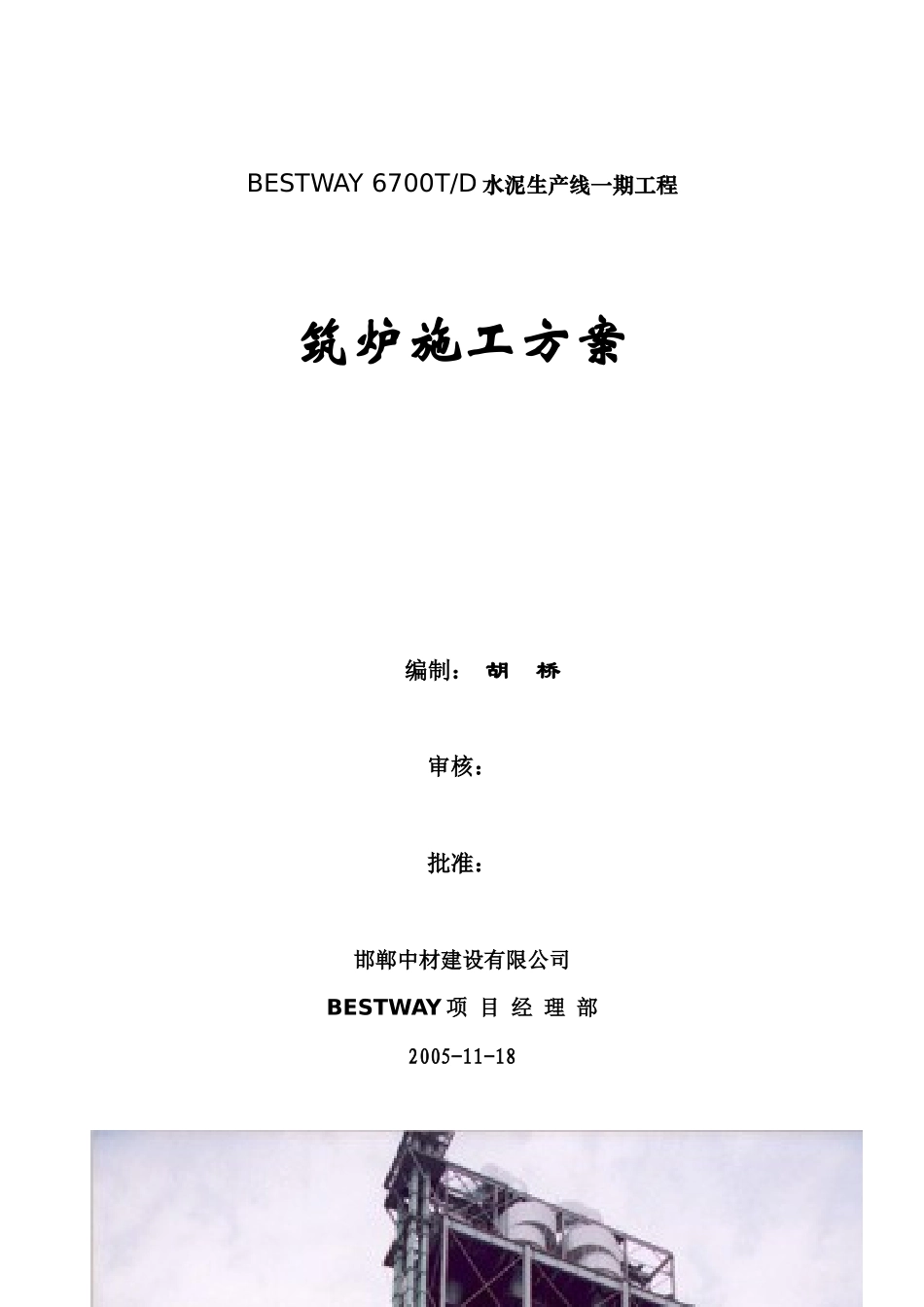

BESTWAY6700T/D水泥生产线一期工程筑炉施工方案编制：胡桥审核：批准：邯郸中材建设有限公司BESTWAY项目经理部2005-11-18一、概述巴基斯坦BESTWAY水泥有限公司一期工程中的单位工程“296—15c—烧成窑尾”的预热器耐火材料砌筑工程是本条水泥熟料生产线的关键设备中的关键工程，其耐火材料内衬施工质量的优劣，直接关系到本条线投产后的运行状况。因此在施工中必须严格按照图纸设计和工艺要求，采用先进的施工方法进行施工。本工程砌筑技术要求高，施工场地小、高度高、与机装工段交叉作业多、危险大，施工量大，施工工期短，BESTWAY项目部精心组织，合理安排，选用技术水平高，工作作风顽强的施工人员组成了窑尾预热器耐火衬里砌筑工段，工程技术部、材料设备部、后勤保障部通力合作，以便优质、高效地完成窑尾预热器耐火衬里砌筑任务。二、工程特点本工程具有如下特点：①砌筑技术要求高；②施工场地小、高度高；③与机装工段交叉作业多、危险大；④气候变化施工难度大；⑤施工量大，施工工期短。三、施工组织机构设置1、BESTWAY项目经理部技术力量雄厚，组织机构合理，既有严谨高效的管理层，又有娴熟认真的作业层，服务于预热器耐火材料砌筑工程的技术人员有：工程师XX人，高级技师、技师XX人。为客户提供优质的工程；满意的服务是我们的宗旨。2、人力布置筑炉工号开始只进入小部份施工人员在现场进行准备工作和下料管施工，随材料到货情况及整体工期的要求在调整人员大批进入各施工点，进行大规模作业。高峰期筑炉人员约XX人，其中巴方雇佣工XX人，分为XX个小组，分层分组同时作业，具体组织如图。窑尾预热器系统筑炉施工组织表一：窑尾预热器系统筑炉施工组织图（见附表1）3、施工工期下料管系统浇注施工约XX天；预热器耐火材料砌筑施工，施工工期XXX天。四、筑炉施工方案1、根据现场情况及窑尾预热器的施工进度和工期要求，将小部份施工人员先行调进施工现场，进行施工前准备工作。具体情况如下：1)熟悉施工图纸；2)落实耐火材料到货情况及品种数量；3)耐火材料运输工具的准备从BESTWAY业主的耐火材料仓库出库或将直接卸在现场的耐火材料，采用汽车结合吊车的水平运输的运输方式倒运到预热器附近的堆放场地；然后，采用卷扬机拔杆的垂直运输的运输方式将耐火材料送至每层施工平台，然后进行施工。拟采用两台３－５吨的卷扬机，并在每层平台上焊上提升架，靠卷扬机来运输耐火材料。适当时配以吊车之类的吊装工具来运输耐火材料。由业主将施工用水接至塔架附近，然后我方由此供水点接至施工平台上。在各项准备实行“三通一平”后，即可施工。2、筑炉施工场地平面图表二：筑炉施工场地平面图（见附表2）4、筑炉施工技术要求4.1、耐火砖砌筑的规定按照合同要求严格安装JC-90-03水泥建材行业技术规范施工1）耐火砖衬按砖缝大小及操作精细程度划分为四类，其类别和砖缝隙大小分为：I类，≤0.5mm，Ⅱ类，≤1mm，Ⅲ类，≤2mm，Ⅳ类，≤3mm。本工程为Ⅲ类砌体砌筑。2）调制砌砖泥浆应遵照下列原则：砌砖前应对各种耐火泥浆进行预试验和预砌筑，调制泥浆采用清洁水，调和均匀，随调随用。3）圆筒衬里采用环缝砌筑，直干墙和斜墙采用错缝砌筑、砌筑时砖缝平直，弧面圆滑，砌体密实。4）砌砖时用木锤或橡胶锤。5）砌筑耐火隔热衬里时应力求避免下列通病：错位、倾斜、灰缝不均、爬坡、离中、重缝、通缝、张口、脱空、毛缝、蛇形弯、砌体鼓包、混浆和砌筑不动设备的耐火复合衬里，要分层段砌筑，严禁混层泥浆砌筑。4.2、浇注料施工的规定（1）浇注料施工前严格进行如下检查：A、检查待浇注设备的外形及工作面情况；B、检查施工机具的完好情况，振捣工具等必须有完好备用件；C、检查锚固件型式、尺寸、布置及焊接质量，金属锚固件必须作好膨胀补偿处理；D、检查周围耐火砖衬及隔热层的预防浇注料失水措施；E、检查浇注料的包装和出厂日期；F、检查施工用水，其水质必须达到饮用水的质量。凡上述项目检查不合格时应处理后方可施工，过其失效的材料不得使用，浇注施工中要确保不停电，不中断施工。（2）浇注料施工用模板采用钢模板（部分采用木模板）。重复使用的模板要先清洗，再涂漆方可使...
