支架及组件安装施工方案 VIP免费

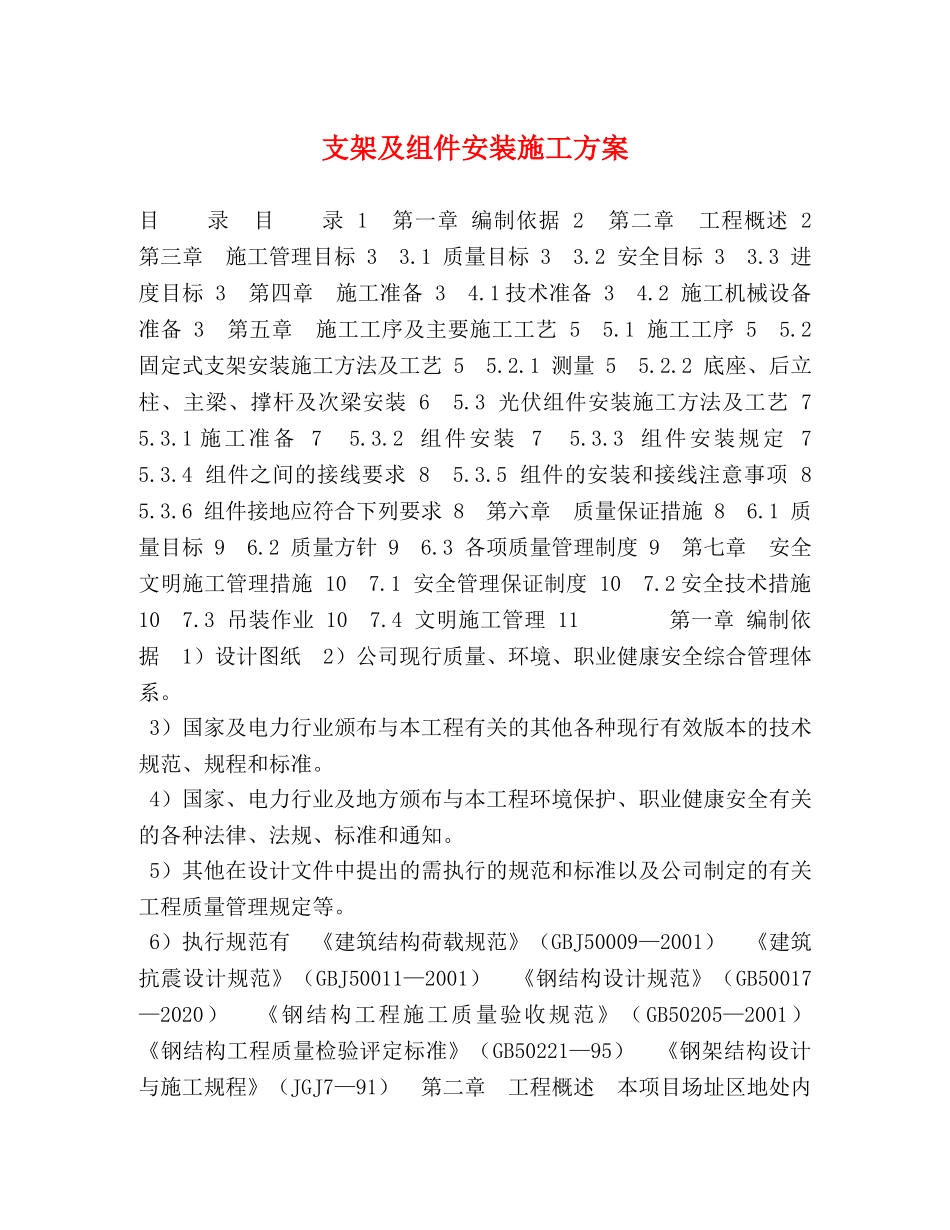

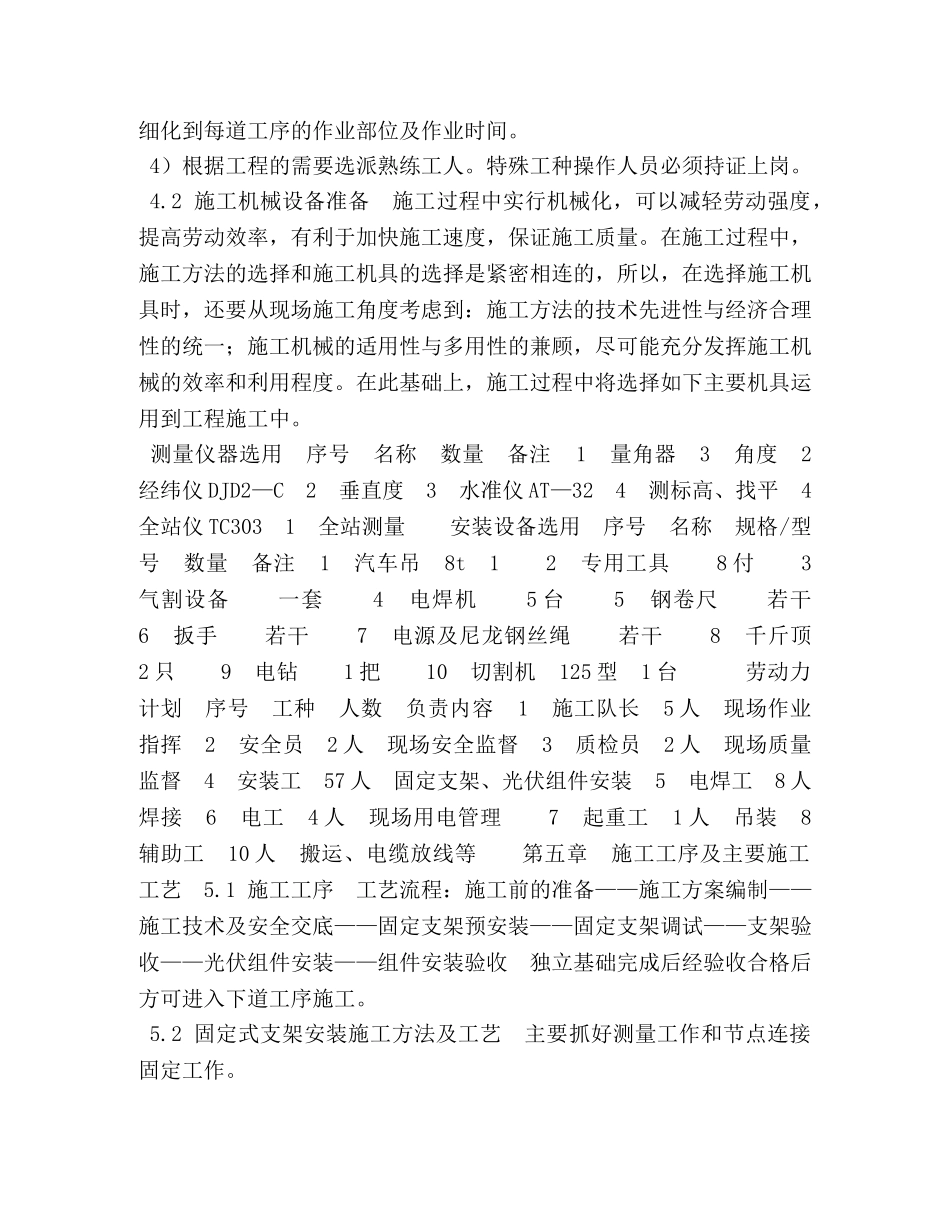

支架及组件安装施工方案目录目录1第一章编制依据2第二章工程概述2第三章施工管理目标33.1质量目标33.2安全目标33.3进度目标3第四章施工准备34.1技术准备34.2施工机械设备准备3第五章施工工序及主要施工工艺55.1施工工序55.2固定式支架安装施工方法及工艺55.2.1测量55.2.2底座、后立柱、主梁、撑杆及次梁安装65.3光伏组件安装施工方法及工艺75.3.1施工准备75.3.2组件安装75.3.3组件安装规定75.3.4组件之间的接线要求85.3.5组件的安装和接线注意事项85.3.6组件接地应符合下列要求8第六章质量保证措施86.1质量目标96.2质量方针96.3各项质量管理制度9第七章安全文明施工管理措施107.1安全管理保证制度107.2安全技术措施107.3吊装作业107.4文明施工管理11第一章编制依据1）设计图纸2）公司现行质量、环境、职业健康安全综合管理体系。3）国家及电力行业颁布与本工程有关的其他各种现行有效版本的技术规范、规程和标准。4）国家、电力行业及地方颁布与本工程环境保护、职业健康安全有关的各种法律、法规、标准和通知。5）其他在设计文件中提出的需执行的规范和标准以及公司制定的有关工程质量管理规定等。6）执行规范有《建筑结构荷载规范》（GBJ50009—2001）《建筑抗震设计规范》（GBJ50011—2001）《钢结构设计规范》（GB50017—2020）《钢结构工程施工质量验收规范》（GB50205—2001）《钢结构工程质量检验评定标准》（GB50221—95）《钢架结构设计与施工规程》（JGJ7—91）第二章工程概述本项目场址区地处内陆腹地，位于天山东段的哈尔里克山南坡哈密盆地中心，具有典型的大陆性气候，其特点是干旱，少雨，温差大，夏季酷热，冬季干冷，多风尤其春季风最多。全年日照时数为3313.6小时，空气干燥，大气透明度好，云量遮蔽少，光能资源丰富，太阳辐射年总量在6393兆焦耳/平方米(1980年---2020年30年平均值)，是全国光能资源优越的地区之一。场地地貌单元属山前冲积平原，地形平坦开阔，地表起伏不大，植被发育一般，主要呈戈壁荒漠景观。场址距离红星二场场部较近，交通较便利。固定式支架的安装作为本工程施工的关键环节，其安装质量直接涉及工程的可靠度。本工程特点为钢构件直接与独立基础预埋件螺栓连接，根据太阳光直射要求，光伏阵列支架倾斜角度38度，抗震放烈度设计为7度，基本风压设计为W50=0.60kN/m2，所选用钢结构主材材质均采用Q235B，多晶硅组件尺寸为1956×992×40mm，一套支架按照2×17布置电池组件，工程建设地处戈壁荒漠，土地平坦开阔，风沙较大，故支架必须安装、焊接牢固可靠，包括光伏组件与支架连接更要坚固牢靠。第三章施工管理目标3.1质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率为100%。3.2安全目标确保无重大安全事故发生，轻伤频率控制在千分之一以内。3.3进度目标计划总工期为77天，计划开工日期2020年8月5日，计划竣工日期10月20日。第四章施工准备4.1技术准备1）认真审核、熟悉施工图纸，做好图纸会审。2）对施工班组进行有针对性的技术、安全交底。3）根据工程实际情况划分施工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4）根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。4.2施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动效率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，还要从现场施工角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，施工过程中将选择如下主要机具运用到工程施工中。测量仪器选用序号名称数量备注1量角器3角度2经纬仪DJD2—C2垂直度3水准仪AT—324测标高、找平4全站仪TC3031全站测量安装设备选用序号名称规格/型号数量备注1汽车吊8t12专用工具8付3气割设备一套4电焊机5台5钢卷尺若干6扳手若干7电源及尼龙钢丝绳若干8千斤顶2只9电钻1把10切割机125型1台劳动力计划序号工种人数负责内容1施工队长5人现场作业指挥2安全员2...
