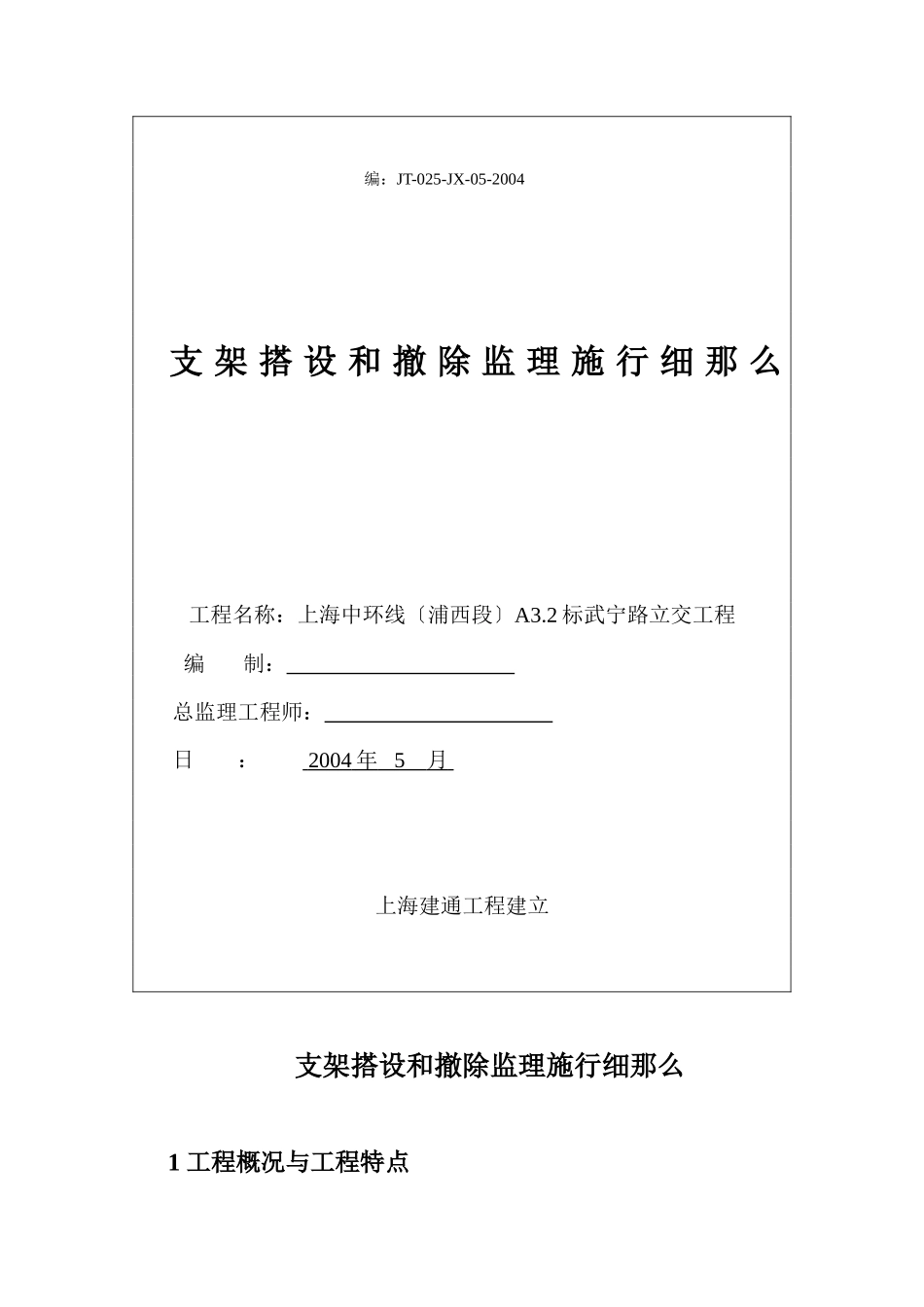

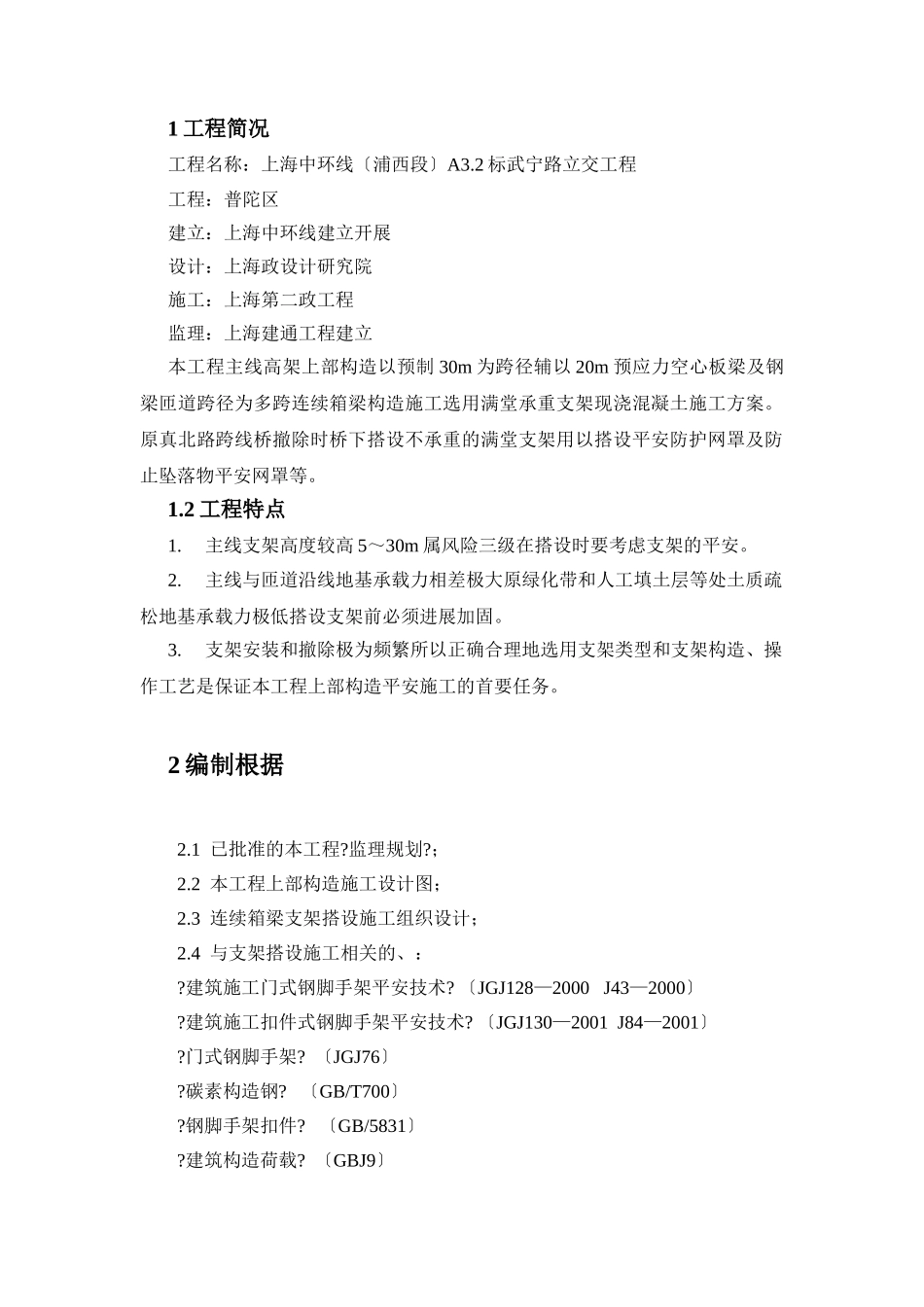

编：JT-025-JX-05-2004支架搭设和撤除监理施行细那么工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程编制：总监理工程师：日：2004年5月上海建通工程建立支架搭设和撤除监理施行细那么1工程概况与工程特点1工程简况工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程工程：普陀区建立：上海中环线建立开展设计：上海政设计研究院施工：上海第二政工程监理：上海建通工程建立本工程主线高架上部构造以预制30m为跨径辅以20m预应力空心板梁及钢梁匝道跨径为多跨连续箱梁构造施工选用满堂承重支架现浇混凝土施工方案。原真北路跨线桥撤除时桥下搭设不承重的满堂支架用以搭设平安防护网罩及防止坠落物平安网罩等。1.2工程特点1.主线支架高度较高5～30m属风险三级在搭设时要考虑支架的平安。2.主线与匝道沿线地基承载力相差极大原绿化带和人工填土层等处土质疏松地基承载力极低搭设支架前必须进展加固。3.支架安装和撤除极为频繁所以正确合理地选用支架类型和支架构造、操作工艺是保证本工程上部构造平安施工的首要任务。2编制根据2.1已批准的本工程?监理规划?；2.2本工程上部构造施工设计图；2.3连续箱梁支架搭设施工组织设计；2.4与支架搭设施工相关的、：?建筑施工门式钢脚手架平安技术?〔JGJ128—2000J43—2000〕?建筑施工扣件式钢脚手架平安技术?〔JGJ130—2001J84—2001〕?门式钢脚手架?〔JGJ76〕?碳素构造钢?〔GB/T700〕?钢脚手架扣件?〔GB/5831〕?建筑构造荷载?〔GBJ9〕?建筑地基根底设计?〔GBJ7〕?施工现场临时用电平安技术?〔JGJ46〕?直缝电焊钢?〔GB/T13793〕?低压流体输送用焊接钢?〔GB/T3092〕上海政工程平安监视站、上海政工程质监站整理：?对脚手架、受力排架加强检查、监护的?沪政安监〔2003〕193支架搭设与撤除的平安、质量控制目的3.1构造平安目的：支架类型和支架构造的选用必须满足现浇箱梁承载力的需要满足强度、刚度和稳定性的要求其整体平安系数须到达1.5～2.0。3.2质量控制目的：脚手架搭设垂直度与程度度允许偏向〔控制目的〕〔摘自JGJ128－2000J43－2000〕如下表：工程允许偏向〔mm〕垂直度每步架h/1000及±2.0脚手架整体H/600及±50程度度一跨距内程度架两端高差±l/600及±3.0脚手架整体±L/600及±50注：h－步矩；H－脚手架高度；l－跨距；L－脚手架长度3.3平安控制目的：无重大伤亡事故。4支架搭设、撤除的建立工作流程：考察支架制造工厂、制造工艺、质保体系审批承包方报验的制造工厂的资质、消费答应证等5监理工作要点5.1核审?脚手架、受力排架施工组织设计〔附计算书〕?：严格遵守规定认真计算荷载分布、全面满足构造要求。支架高度超过10m的增加侧向剪撑和地耐力计算。支架高度超过15m的增加程度剪撑计算其整体平安系数要到达1.5～2.0并通过预压措施验证支架的可靠性。5.2平安、技术交底：在支架搭设前催促施工作书面平安、技术交底要求交底至支架搭设的作业层操作工人。5.3钢、扣件检查验收：催促承包方建立脚手架钢、扣件进场验收制度严格按对脚手架钢、扣件进展质量检查验收并做好验收纪录。监理进展抽检、验收。5.4抽检扣件螺栓拧紧力矩：受力支架验收时催促施工严格执行行业按规定审核?支架搭设、撤除方案?：荷载分类、分配；构造强度和稳定性、整体稳定构造处理措施；搭设、使用、撤除的平安措施。车行道门洞构造设计计算书。构配件验收：检查合格证、原材质检验复印件催促承包方检查构配件制造质量监理抽检并验收。施工中抽查：地基与根底处理质量情况〔含排水〕；门架立杆位置线、垫板、底置放样准确；搭设门架及配件是否符合规定；加固件的安装是否及时、同步；车行道门洞构造是否符合设计要求；钢梯与门架挂件是否结实；托座支撑间距是否符合设计要求。催促并参加承包方技术负责人向搭设和使用人员做技术和平安交底；监理细那么交底按计算荷载预压：测量支架沉陷、变形情况支架检查、验收：承包方组织监理参加交付使用合格抽测扣件螺栓拧紧力矩并作抽检纪录监理予以见证。5.5受力排架的施工验收和监测控制：催促施工在支架预压前后、砼浇筑前后、分别测定支架顶部〔或模板底部〕和支架底部标高。砼浇筑完成后一小时内对上述标高进展...
