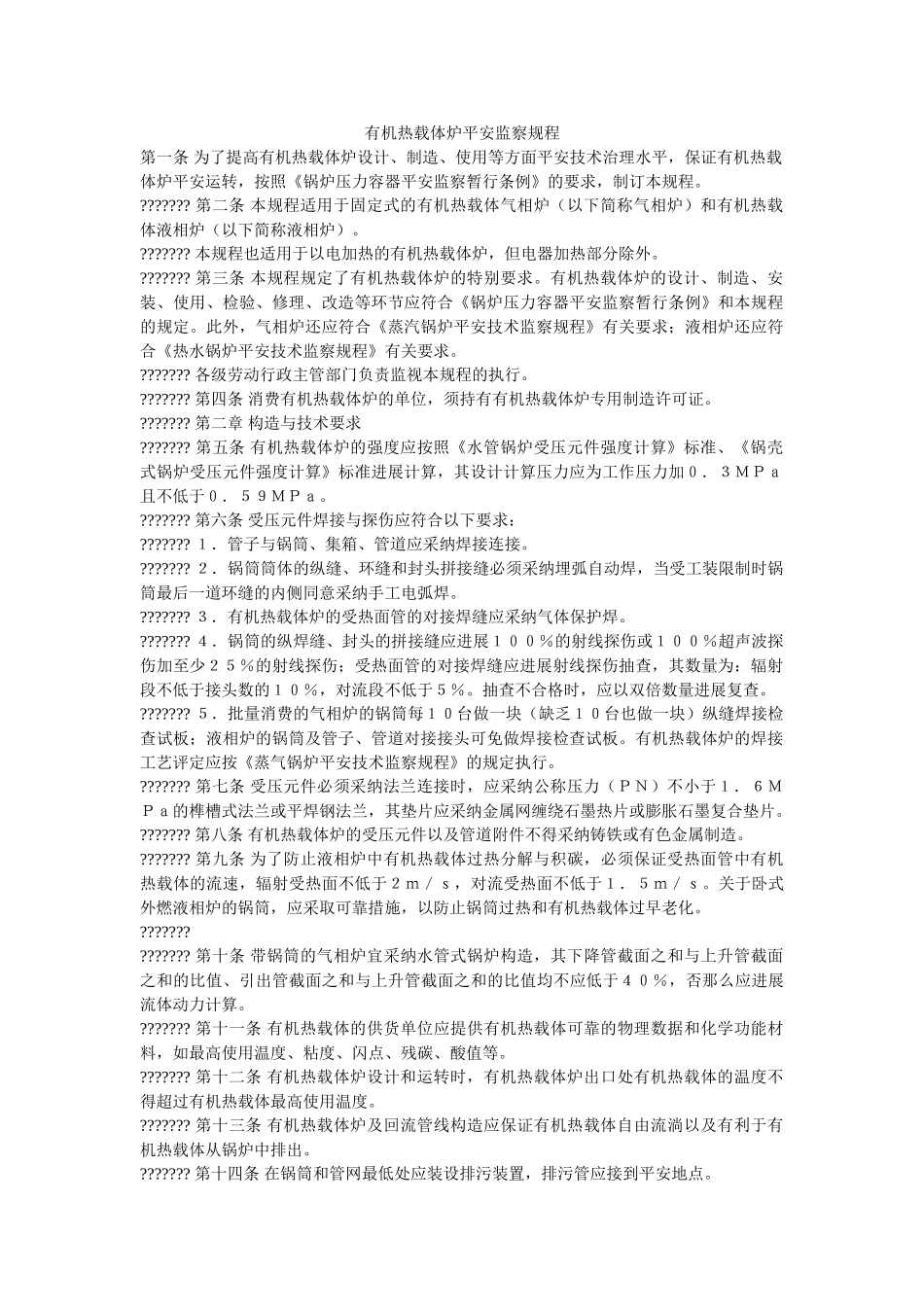

有机热载体炉平安监察规程第一条为了提高有机热载体炉设计、制造、使用等方面平安技术治理水平，保证有机热载体炉平安运转，按照《锅炉压力容器平安监察暂行条例》的要求，制订本规程。???????第二条本规程适用于固定式的有机热载体气相炉（以下简称气相炉）和有机热载体液相炉（以下简称液相炉）。???????本规程也适用于以电加热的有机热载体炉，但电器加热部分除外。???????第三条本规程规定了有机热载体炉的特别要求。有机热载体炉的设计、制造、安装、使用、检验、修理、改造等环节应符合《锅炉压力容器平安监察暂行条例》和本规程的规定。此外，气相炉还应符合《蒸汽锅炉平安技术监察规程》有关要求；液相炉还应符合《热水锅炉平安技术监察规程》有关要求。???????各级劳动行政主管部门负责监视本规程的执行。???????第四条消费有机热载体炉的单位，须持有有机热载体炉专用制造许可证。???????第二章构造与技术要求???????第五条有机热载体炉的强度应按照《水管锅炉受压元件强度计算》标准、《锅壳式锅炉受压元件强度计算》标准进展计算，其设计计算压力应为工作压力加０．３ＭＰａ且不低于０．５９ＭＰａ。???????第六条受压元件焊接与探伤应符合以下要求：???????１．管子与锅筒、集箱、管道应采纳焊接连接。???????２．锅筒筒体的纵缝、环缝和封头拼接缝必须采纳埋弧自动焊，当受工装限制时锅筒最后一道环缝的内侧同意采纳手工电弧焊。???????３．有机热载体炉的受热面管的对接焊缝应采纳气体保护焊。???????４．锅筒的纵焊缝、封头的拼接缝应进展１００％的射线探伤或１００％超声波探伤加至少２５％的射线探伤；受热面管的对接焊缝应进展射线探伤抽查，其数量为：辐射段不低于接头数的１０％，对流段不低于５％。抽查不合格时，应以双倍数量进展复查。???????５．批量消费的气相炉的锅筒每１０台做一块（缺乏１０台也做一块）纵缝焊接检查试板；液相炉的锅筒及管子、管道对接接头可免做焊接检查试板。有机热载体炉的焊接工艺评定应按《蒸气锅炉平安技术监察规程》的规定执行。???????第七条受压元件必须采纳法兰连接时，应采纳公称压力（ＰＮ）不小于１．６ＭＰａ的榫槽式法兰或平焊钢法兰，其垫片应采纳金属网缠绕石墨热片或膨胀石墨复合垫片。???????第八条有机热载体炉的受压元件以及管道附件不得采纳铸铁或有色金属制造。???????第九条为了防止液相炉中有机热载体过热分解与积碳，必须保证受热面管中有机热载体的流速，辐射受热面不低于２ｍ／ｓ，对流受热面不低于１．５ｍ／ｓ。关于卧式外燃液相炉的锅筒，应采取可靠措施，以防止锅筒过热和有机热载体过早老化。??????????????第十条带锅筒的气相炉宜采纳水管式锅炉构造，其下降管截面之和与上升管截面之和的比值、引出管截面之和与上升管截面之和的比值均不应低于４０％，否那么应进展流体动力计算。???????第十一条有机热载体的供货单位应提供有机热载体可靠的物理数据和化学功能材料，如最高使用温度、粘度、闪点、残碳、酸值等。???????第十二条有机热载体炉设计和运转时，有机热载体炉出口处有机热载体的温度不得超过有机热载体最高使用温度。???????第十三条有机热载体炉及回流管线构造应保证有机热载体自由流淌以及有利于有机热载体从锅炉中排出。???????第十四条在锅筒和管网最低处应装设排污装置，排污管应接到平安地点。???????第十五条整装出厂的有机热载体炉，在制造厂应按１．５倍工作压力进展水压试验。关于气相炉还应按工作压力或系统循环压力进展气密性试验，以检查有机热载体炉非焊接部位如法兰连接处、人孔、手孔、检查孔等部位密封情况。???????水压试验后应将水分排净，气密试验以氮气为宜。???????第三章平安附件与仪表???????第十六条平安阀应符合以下要求：???????１．每台气相炉至少应安装两只不带手柄的全启式弹簧式平安阀。平安阀与筒体连接的短管上应串连一只爆破片。???????不管是采纳注入式或拍吸式强迫循环的液相炉，液相炉本体上可不装平安阀。???????２．气相炉平安阀和爆破片爆破时的排放才能，应不小于气相炉额定蒸发量。???????３．气相炉平安阀开启时排出的有机热载体汽化物应...
